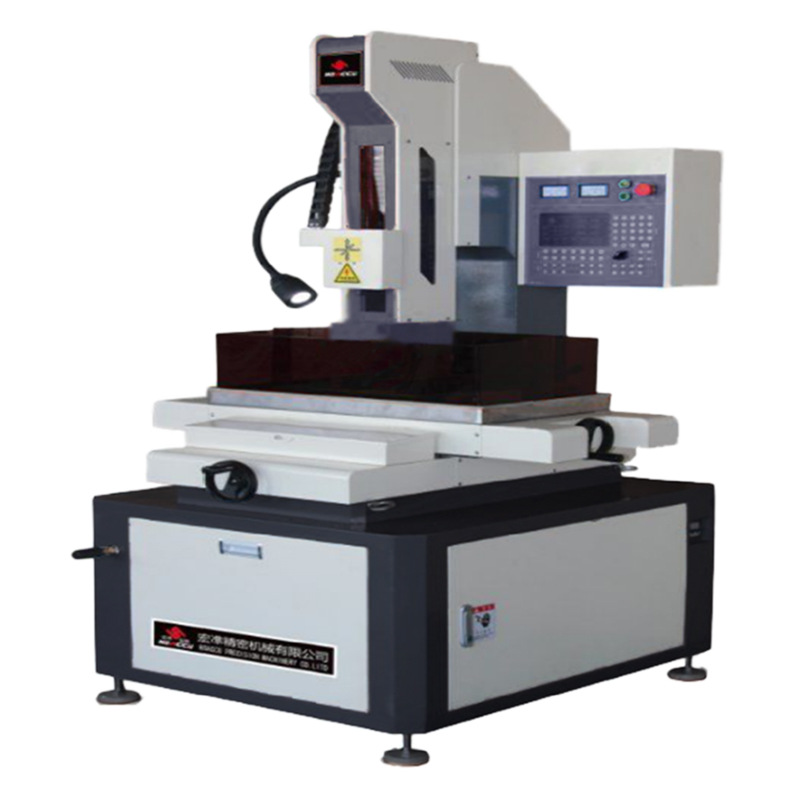

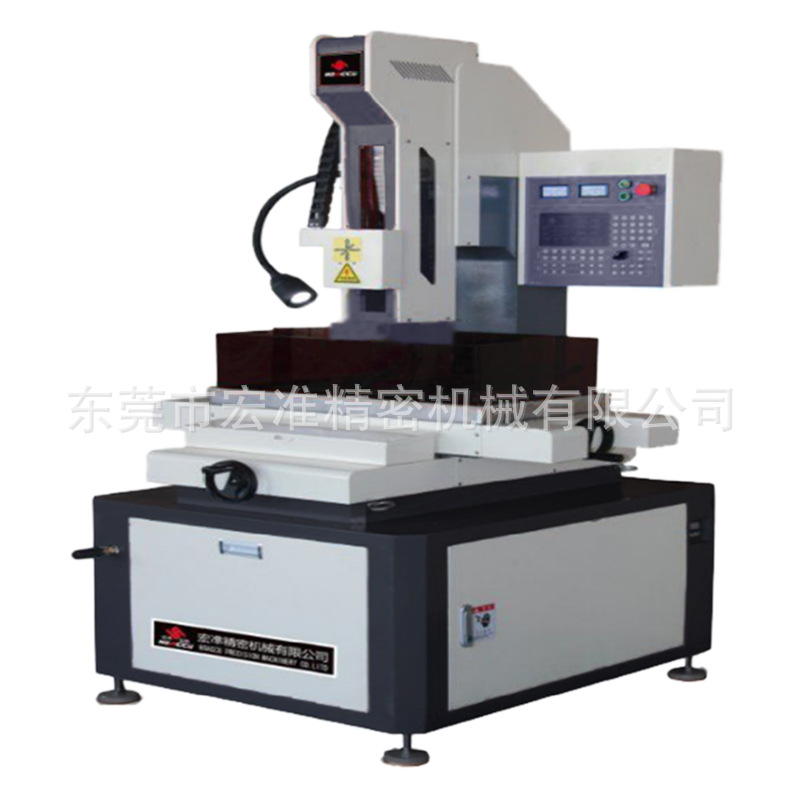

宏准 HOACCU電火花穿孔機技術參數及配置資料

專案

HZ-340B

標準配置

機床尺寸

1000x1000x1900mm

1、高壓水泵

機床總重

750Kg

2、水準調整螺母及基墊

工作臺尺寸

400*300mm

3、飲水機裝置

工作液槽尺寸

400x300mm

4、工業水桶

最大工件重

300Kg

5、有機防護板

X軸行程

300mm

6、電極管

Y軸行程

400mm

7、導向器

R軸轉速

500r/min（不可調）

8、標準工具

Z軸行程

400mm（加高）

9、精密自鎖夾頭

二次行程

280mm

10、合格證明書

顯示裝置

二軸表頭數顯

11、操作說明書

最大加工電流

30A

高壓泵最大工作壓力

12MPa

加工孔徑

φ0.3-φ3.0mm

最大加工深度

280mm

機床總功率

3.0KVA

機床雜訊

＜75dB

主機採用立式床身，X、Y軸十字滑臺式結構。整機剛性好，工作臺承載能力強，結構緊湊，操作集中。操作者只須在機床正面位置即可完成上管、裝夾及加工等全部工序，使加工更為方便快捷；

• ● X、Y、Z軸均採用精密級直線滾動導軌，提高了機床的運動精度和靈敏度，有較好的伺服性能和加工穩定性；
• ● Z軸採用步進電機，採用分體式旋轉頭，傳動比為1：2，最小解析度為1μm；
• ● X、Y、Z三軸手動潤滑；
• ● 軟體系統採用雙單片機控制系統；
• ● 公、英制轉換；
• ● 手動調節加工參數；
• ● 掉電記憶功能、旋轉頭自動上升。
