机型

单位

参数

工作台尺寸

mm

550x1000

X/Y/Z轴行程

mm

850/550/550

主轴端面至工作台距离

mm

120-670

主轴中心至立柱距离

mm

540

工作台负重

Kg

600

工作台T型槽

mm

5-18-90

X/Y/Z轴快速进给

m/min

48/48/48

X/Y/Z线轨规格

mm

RGH35/45/45（Z轴6滑块）

定位精度

mm

0.01

重复定位精度

mm

0.008

最小定位单位

mm

0.001

主轴转速

rpm

10000（带环喷）

主轴端锥度

mm

BT40-150

圆盘式刀库

pcs

24T

控制器系统

/

KND2100/GSK25i

主轴电机功率

Kw

7.5

机床重量

Kg

5800

外形尺寸

mm

2800x2360x2400

NO

配置内容

1

数控系统：KND2100/GSK25i

2

主轴最高转速：10000rpm（带环喷）

3

主轴转动方式：皮带

4

主轴锥度：BT40/150

5

800x550x550mm

6

圆盘机械手24把刀库

7

快速移动速度：48/48/48m/min

8

（1）切削冷却系统

（2）自动润滑系统

（3）切削吹起装置

（4）防爆工作灯

（5）三色警示灯

（6）水平调整螺栓及垫块

（7）电气箱热交换器

（8）三轴螺杆预拉装置

（9）程序储存

（10）RS232接口及5米通讯电缆

（11）机台内清洗装置：水枪气枪

（12）手动脉冲发生器：手轮

（13）变压器

（14）三轴伸缩防护罩

（15）全罩钣金

（16）刚性攻牙

（17）精度检验合格书

（18）电器说明书

（19）使用手册

（20）程序操作手册

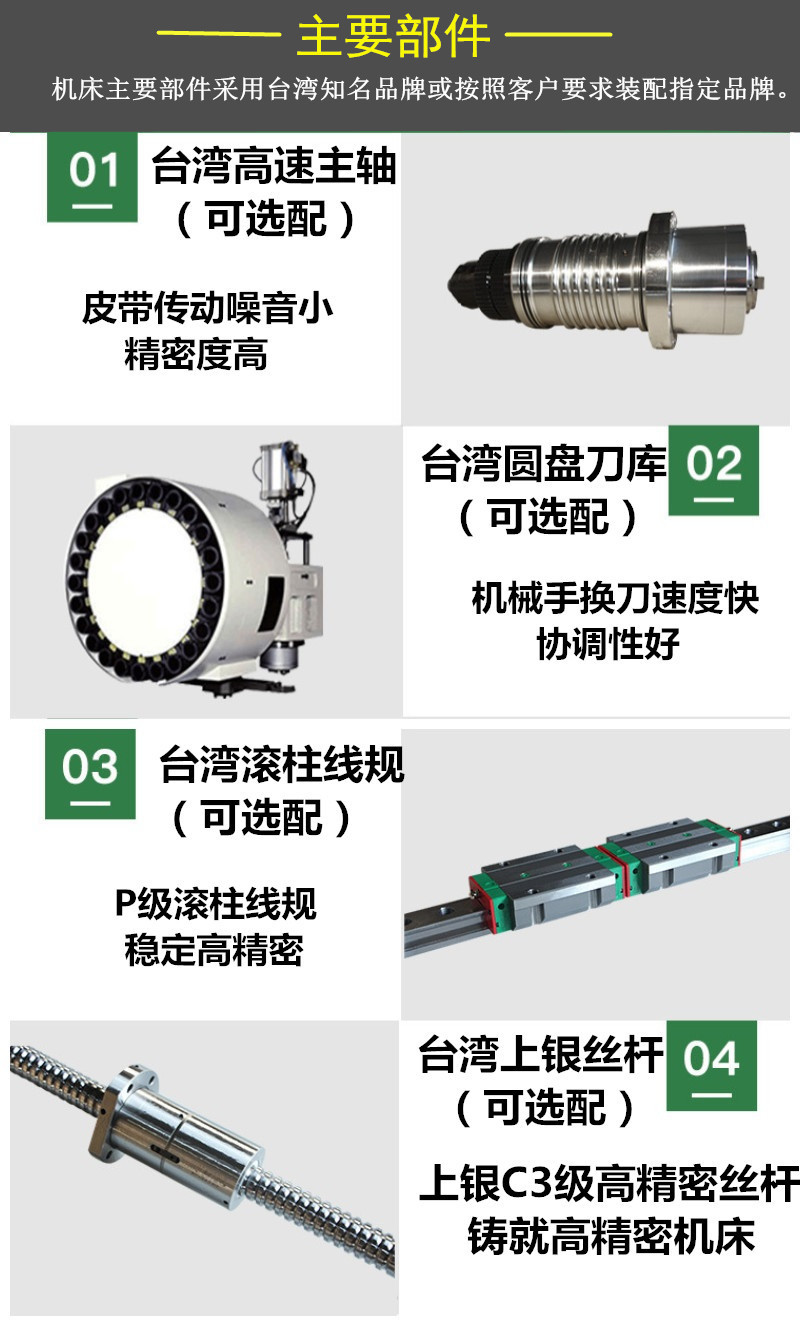

No

品名

产地

制造商

1

主结构铸铁（床身）

国产

云南太标

2

CNC控制器

国产

KND/GSK

3

主轴驱动电机

国产

KND/GSK

4

三轴驱动电机

国产

KND/GSK

5

整体式主轴

台湾

健椿/罗熠

6

增压缸

台湾

亚德客

7

X、Y、Z、轴承

日本

NTN

8

X、Y、Z滚珠螺杆

台湾

上银（C3级）

9

X、Y、Z轴线轨

台湾

上银（P级）

10

三轴螺杆预拉螺母

台湾

盈锡

11

三轴联轴器

台湾

S+P

12

集中式自动润滑系统

日本

河谷

13

气源过滤净装置化

台湾

AirTAc

14

冷却装置

中国

洛凯/简阳

15

操作面板

国产

KND/GSK

16

外形钣金

中国

国产

17

电子手轮

中国

国产

18

电器，过载保护器

中国

德力西

19

热交换器

中国

温亨

20

机械手刀库

台湾

冈田
