一、2500C 玻璃清洗机工艺流程：

入料 → 预喷淋→滚刷清洗 1|2|3 →， 两个高压风机，三组风刀风切干燥 → 出料

二、清洗工件规格

最小玻璃尺寸：380×380MM（min）;

玻璃厚度：3～30mm

三、设备的能力
输送高度：800±25mm（胶棍水平高度）
工作宽度：2500mm（有效最大：2500mm）
传动方式：伞齿轮传动（外主传动）
输送速度：0～8m./min（变频可调），至高使用情况速度为 8m/min；
输送方向：左进右出
设备尺寸：6000（长）× 3400（宽）× 2840（高）（mm）（不含电控柜和水箱）（具体以 设计为准）

四、耗用资源

总耗电量：39KW 380V|50Hz
总耗气量：无(不洗 LOW-E 不用气)
纯水耗量：10～20L/Min
总抽气量：30M3/min(客户提供抽风系统)
空气环境: 由客户提供

五、其它选项

(一) 用电安全
1.设备采用三相 380V|50Hz，并且设备接地。
2.设备电控柜总电源开关采用“正泰”空开电保护开关。

(二) 操作要求

1.每组上下喷管压力分别调整，方便到达较好喷淋效果。
2.变频器调速：传动、滚刷。

六、主要规格

1. 滚轴间距 ￠80
2.储液箱,材质：不锈钢
输送滚轮,材 质： 45#钢. 轴芯，轮面丁基包胶
轮规格：25mm 轴芯，外径：75mm

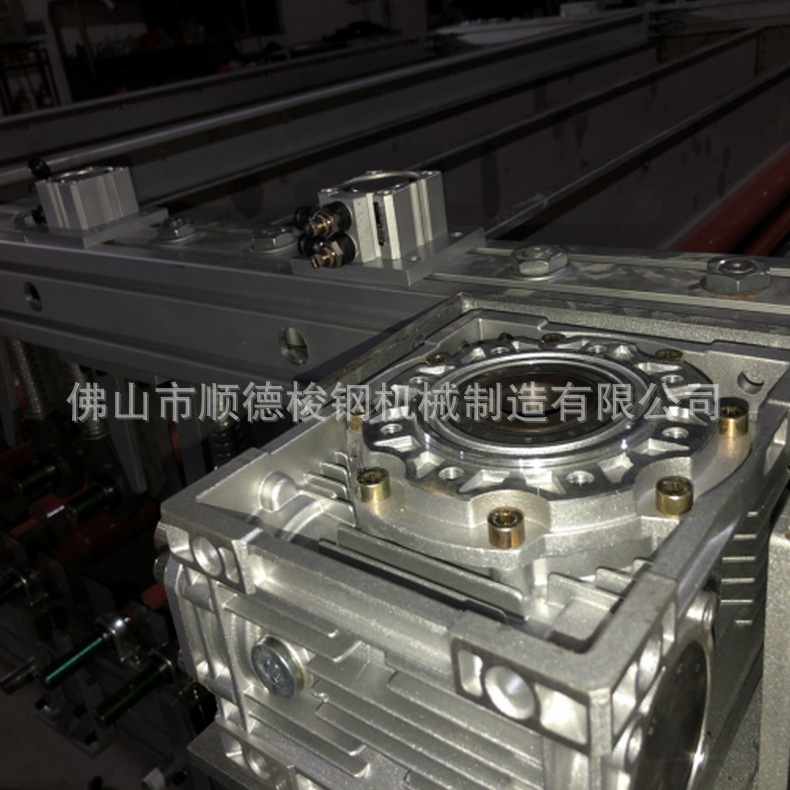

4. 传动齿轮：齿轮传动
5. 主传动轴
材 质：光轴
规 格：25mm

管道系统进 水 管：1”PVC
喷 淋 管：镀锌管
排 水 管：1”PVC
总排水管：2”PVC

七、结构特点

1． 设备主要核心选择铝型材材质做结构，钢材焊接作为腿部结构,无报废概念,可单独更换任意一个部件。
2． 其余部分钣金件；
3． 整机输送胶辊采用硫化橡胶全包胶 45#钢轴结构（严禁接触酸性液体）。
4． 清洗部与水接触部位钣金全部为不锈钢材料制造。

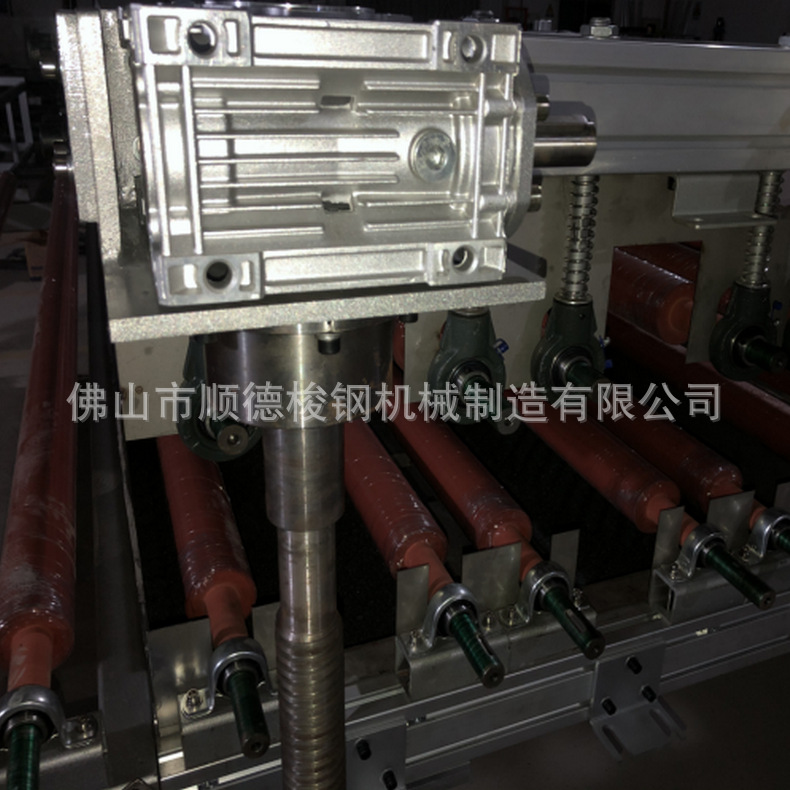

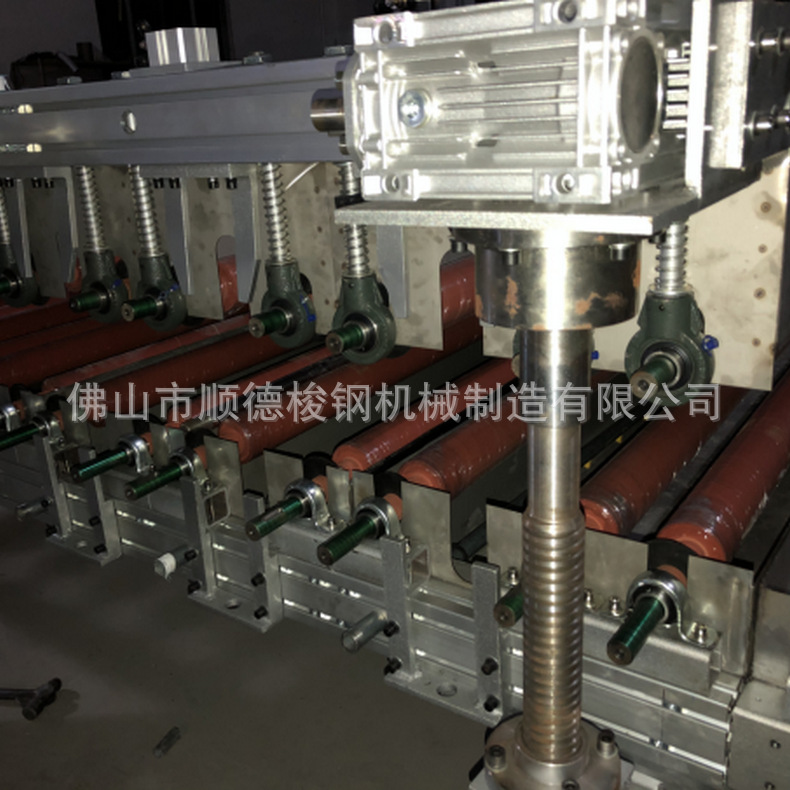

5． 清洗部、风干部整体升降,升程为：400mm,便于清洗和保养。
6．三对毛刷（φ175mm）45#钢轴配置（洗路易类选用：可洗 LOW-E 玻璃、普通镀膜和阳光玻璃,不损伤镀膜表面）。
7． 三对特制不锈钢铝合金风刀配置,风力大,风干效果好,速度8-15米每分钟，风带加热装置。

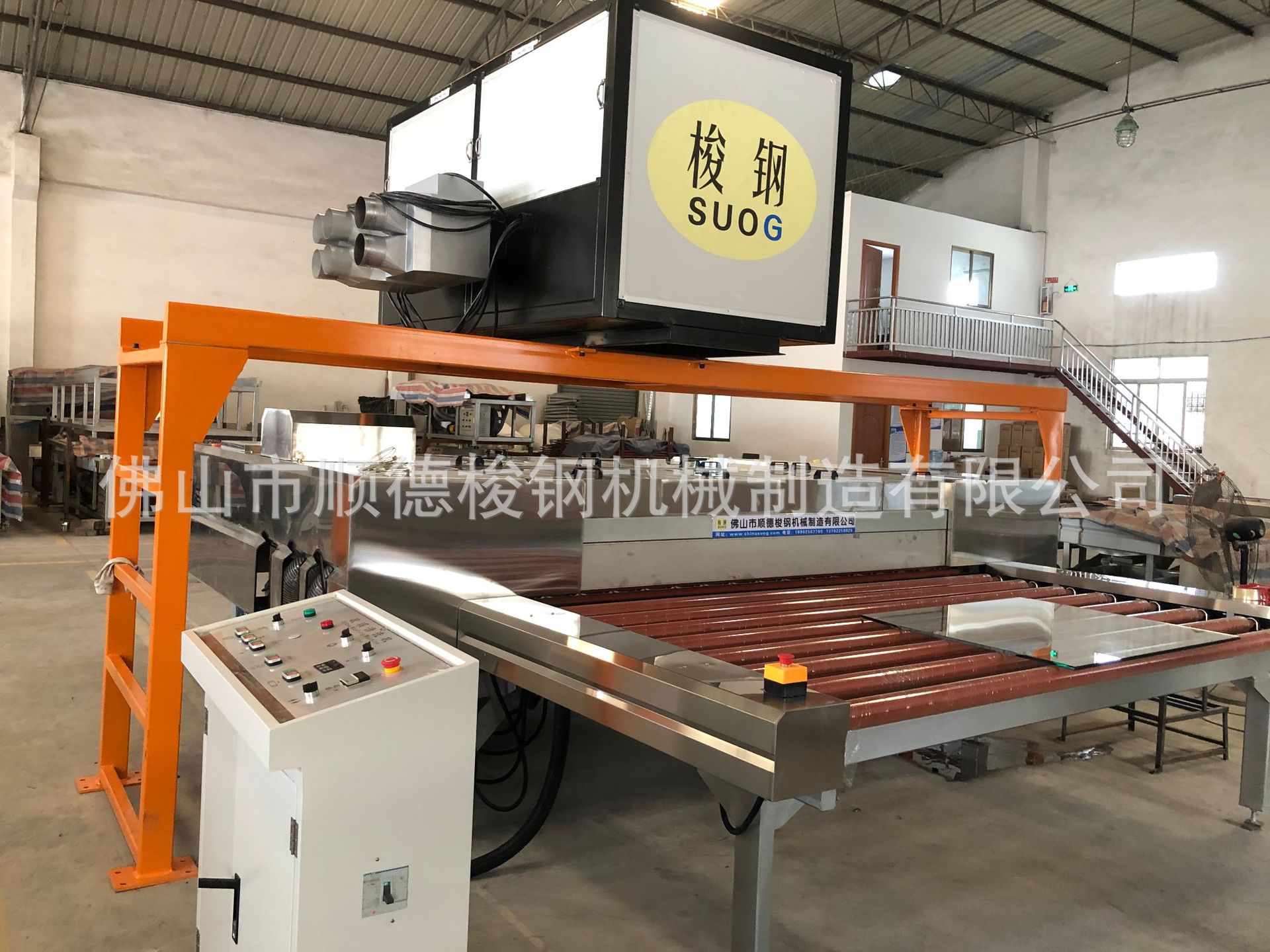

8．两台高压风机合为一体，18.5千瓦和11千瓦，风机进风室装有空气过滤网,风量大,玻璃风干效果好,风干室上部采用笛子原理降噪音，整个风机箱安装在工作室顶上有一个独立龙门架，空气滤网在侧边，方便检查和清理。
9．主传动为齿轮传动、变频调速、数字显示,清洗部毛刷辊转动分别由上、下两组电机独立皮带传动转动变频调节速度平稳,使用寿命更长,实现清洗高要求的特殊玻璃。
10．机械按钮控制，清洗机数字显示，方便工人操作，操作简单，配合连线是减少人手的较佳
11.风刀口径： 25-90 热风加热功能：热风温度可调 ℃。每对风刀均有热风加热功能，且可选择使用或不使用.
12． 清洗机水箱外置，方便水箱清理、换水、检查等，让清洗机清洗效果更干净。
