干式变压器

干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路。机械设备等变压器，在电力系统中，一般汽机变压器、锅炉变压器、除灰变压器、除尘变压器、脱硫变压器等都是干式变压器，用于带额定电压380V的负载。简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

展开

　　在结构上可分为两种类型:

　　(1)固体绝缘包封绕组

　　(2)不包封绕组

干式变压器结构特点:

　　1.铁芯

　　采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.

　　2.绕组

　　有以下几种:(1)缠绕式 (2)环氧树脂加石英砂填充浇注 (3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构) (4)多股玻璃丝浸渍环氧树脂缠绕式

　　(一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)

　　3.高压绕组

　　一般采用多层圆筒式或多层分段式结构

　　4.低压绕组

　　一般采用层式或箔式结构

干式变压器形式:

　　1.开启式.是一种常用的形式,其器身与大气直接接触,适应于比较干燥而洁净的室内,(环境温度20度时,相对湿度不应超过85%),一般有空气自冷和风冷两种冷却方式.

　　2.封闭式.器身处在封闭的外壳内,与大气不直接接触.(由于密封.散热条件差.主要用于矿用它属于是防爆型的)

　　3.浇注式.用环氧树脂或其它树脂浇注作为主绝缘,它结构简单.体积小.适用于较小容量的变压器.

干式变压器特点及结构

　　干式变压器因没有油，也就没有火灾、爆炸、污染等问题，故电气规范、规程等均不要求干式变压器置于单独房间内。特别是新的系列，损耗和噪声降到了新的水平，更为变压器与低压屏置于同一配电室内创造了条件。

1、干式变压器的温度控制系统

　　干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。

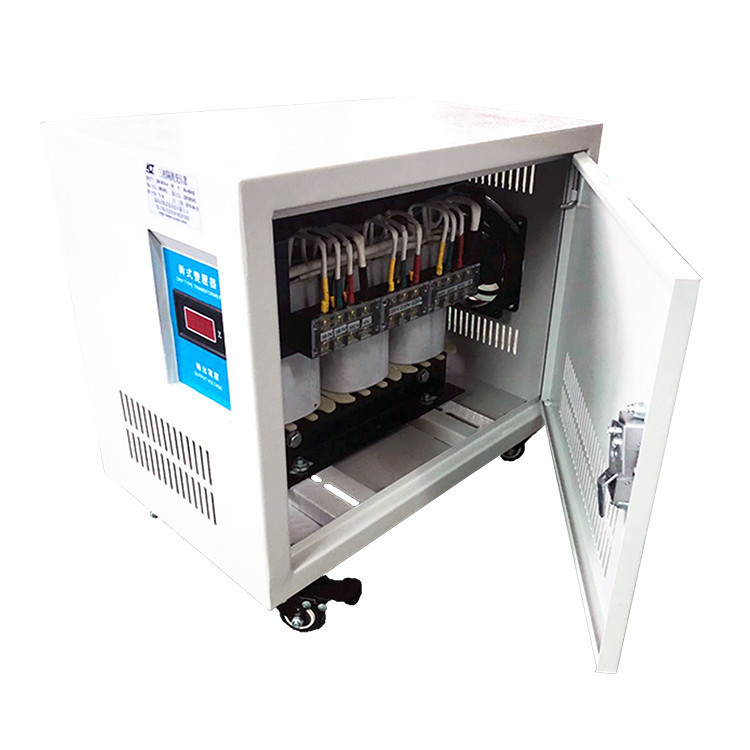

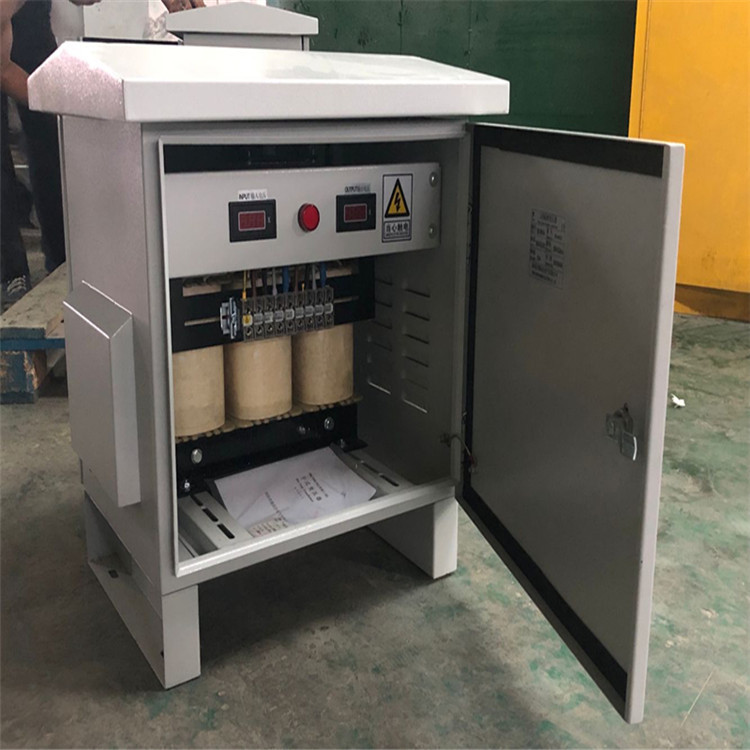

2、干式变压器的防护方式

　　根据使用环境特征及防护要求，干式变压器可选择不同的外壳。通常选用IP23防护外壳，可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入，造成短路停电等恶性故障，为带电部分提供安全屏障。若须将变压器安装在户外，则可选用IP23防护外壳，除上述IP20防护功能外，更可防止与垂直线成60°角以内的水滴入。但IP23外壳会使变压器冷却能力下降，选用时要注意其运行容量的降低。

3、干式变压器的冷却方式

　　干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时，变压器可在额定容量下长期连续运行。强迫风冷时，变压器输出容量可提高50%。适用于断续过负荷运行，或应急事故过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。

4、干式变压器的过载能力

　　干式变压器的过载能力与环境温度、过载前的负载情况(起始负载)、变压器的绝缘散热情况和发热时间常数等有关，若有需要，可向生产厂索取干变的过负荷曲线。

　使得我国干式变压器的性能指标及其制造技术已达到世界先进水平。

　　随着干式变压器的推广应用，其生产制造技术也获得长足发展，可以预测，未来的干式变压器将在如下几方面获得进一步发展。

干式变压器接线方式

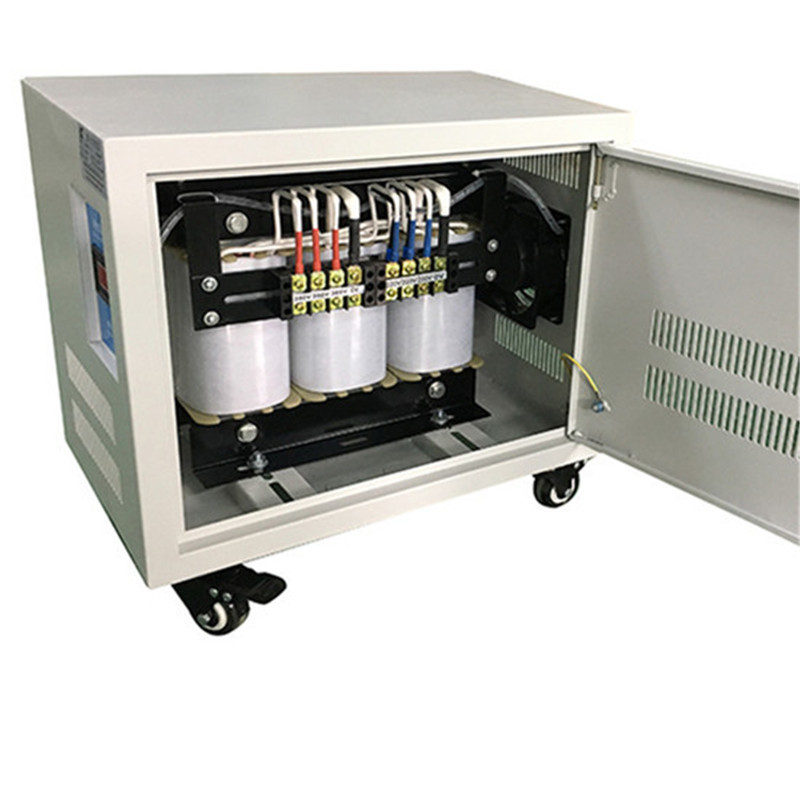

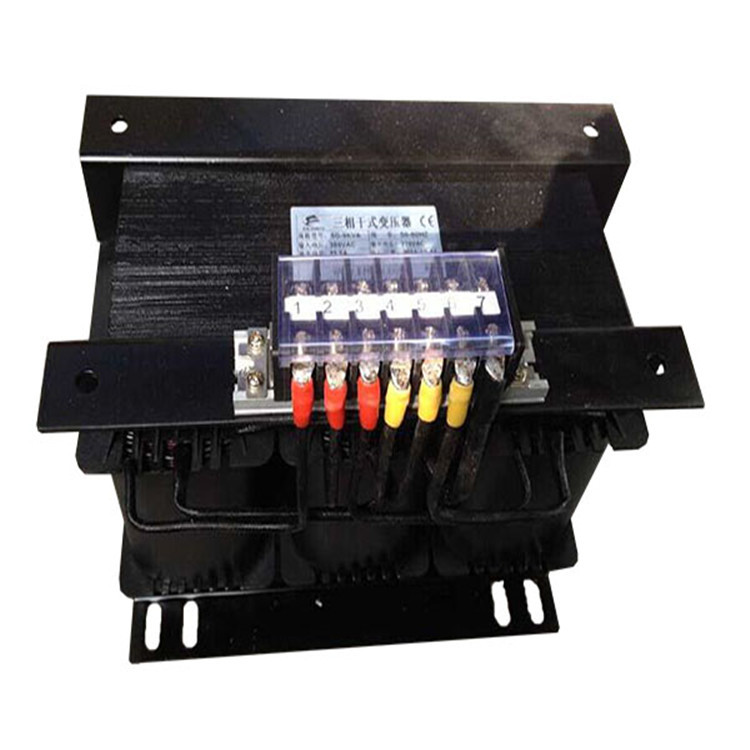

　　1、输入、输出三相电源线应按变压器接线板母线颜色黄、绿、红分别接A 相、B 相、C 相，中性零线应与变压器压器中性零线相接，接地线与变压器外壳（如变压器有机箱应与箱体地线标志对应相连接）。

　　检查输入输出线，确认正确无误。

　　2、先空载通电，观察测试输入输出电压符合要求。同时观察机器

　　内部是否有异响、打火、异味等非正常现象，若有异常,请立即断开输入电源。

　3、当空载测试完成且正常后，方可接入负载。

干式变压器的过载能力

　　干式变压器的过载能力与环境温度、过载前的负载情况(起始负载)、变压器的绝缘散热情况和发热时间常数等有关，若有需要，可向生产厂索取干变的过负荷曲线。

　　如何利用其过载能力呢?笔者提出两点供参考：

　　(1)选择计算变压器容量时可适当减小：充分考虑某些轧钢、焊接等设备短时冲击过负荷的可能性--尽量利用干式变压器的较强过载能力而减小变压器容量；对某些不均匀负荷的场所，如供夜间照明等为主的居民区、文化娱乐设施以及空调和白天照明为主的商场等，可充分利用其过载能力，适当减小变压器容量，使其主运行时间处于满载或短时过载。

　　(2)可减少备用容量或台数：在某些场所，对变压器的备用系数要求较高，使得工程选配的变压器容量大、台数多。而利用干变的过载能力，在考虑其备用容量时可予以压缩；在确定备用台数时亦可减少。变压器处于过载运行时，一定要注意监测其运行温度：若温度上升达155℃(有报警发出)即应采取减载措施(减去某些次要负荷)，以确保对主要负荷的安全供电。

用途：

　　广泛用于电站、工厂、医院等几乎所有电气上。

检查

　　1.有无异常声音及振动。

　　2.有无局部过热.有害气体腐蚀等使绝缘表面爬电痕迹和碳化现象等造成的变色。

　　3.变压器的风冷装置运转是否正常。

　　4.高、低压接头应无过热.电缆头应无漏电、爬电现象。

　　5.绕组的温升应根据变压器采用的绝缘材料等级,监视温升不得超过规定值。

　　6.支持瓷瓶应无裂纹.放电痕迹。

　　7.检查绕组压件是否松动。

　　8.室内通风、铁芯风道应无灰尘及杂物堵塞,铁芯无生锈或腐蚀现象等。
