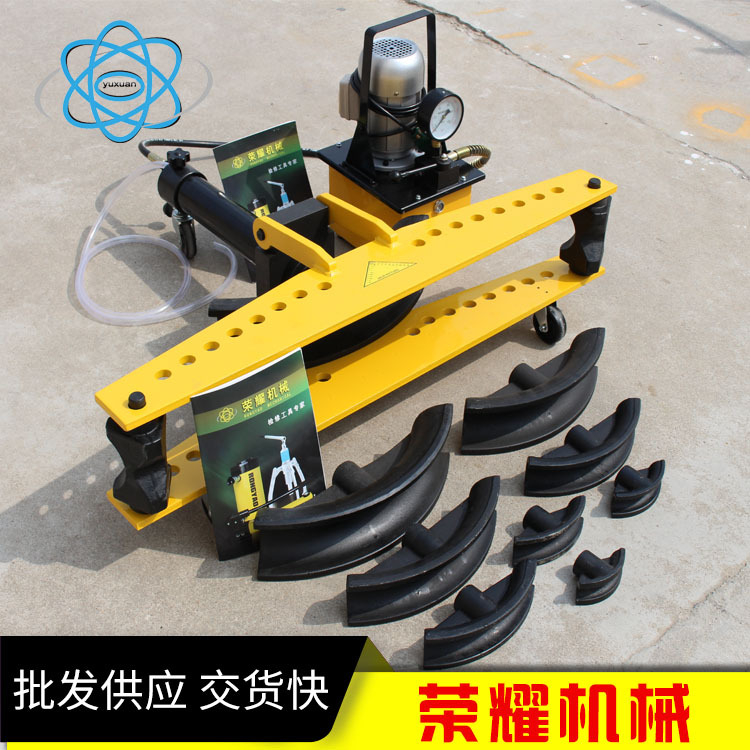

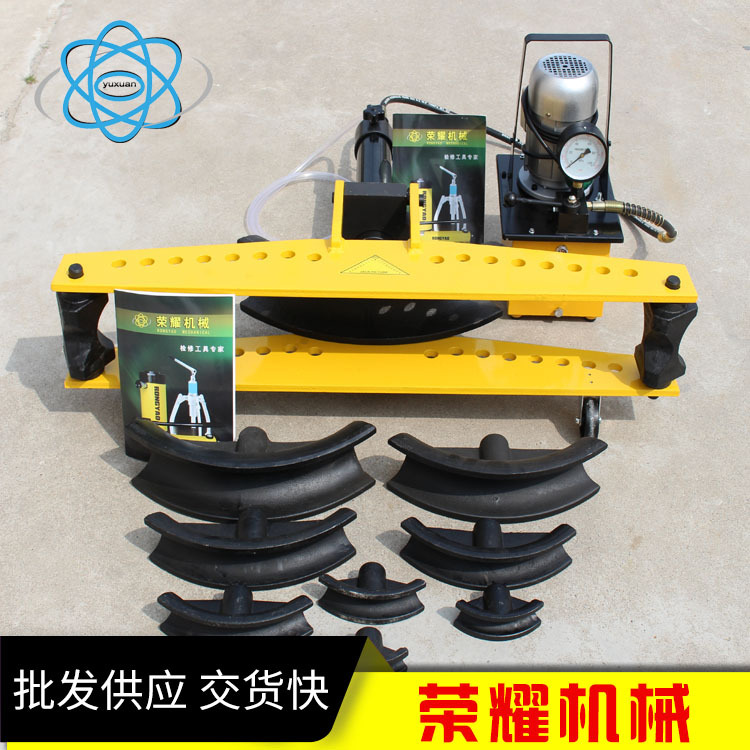

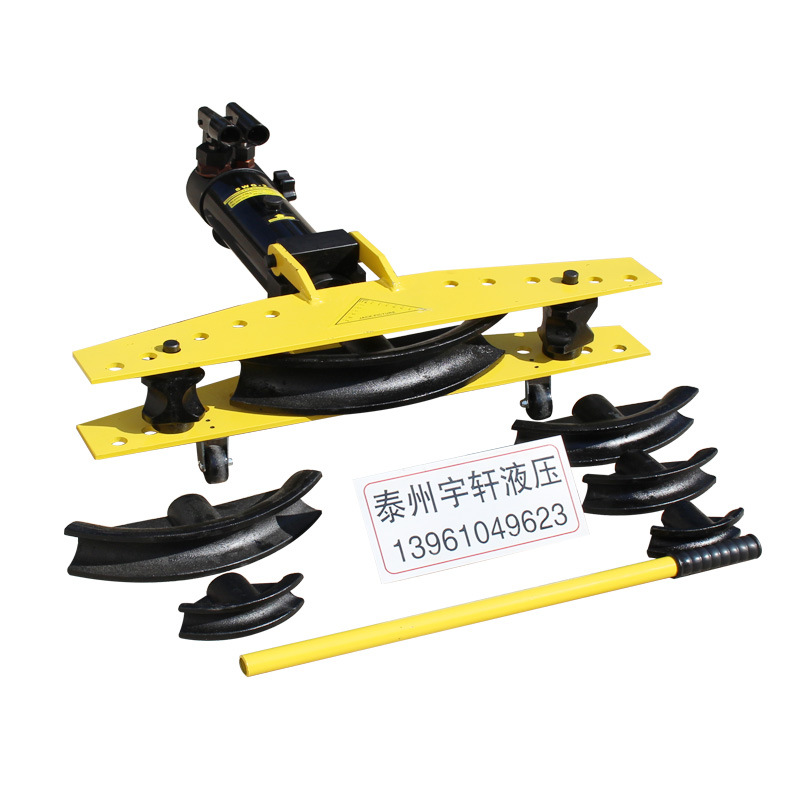

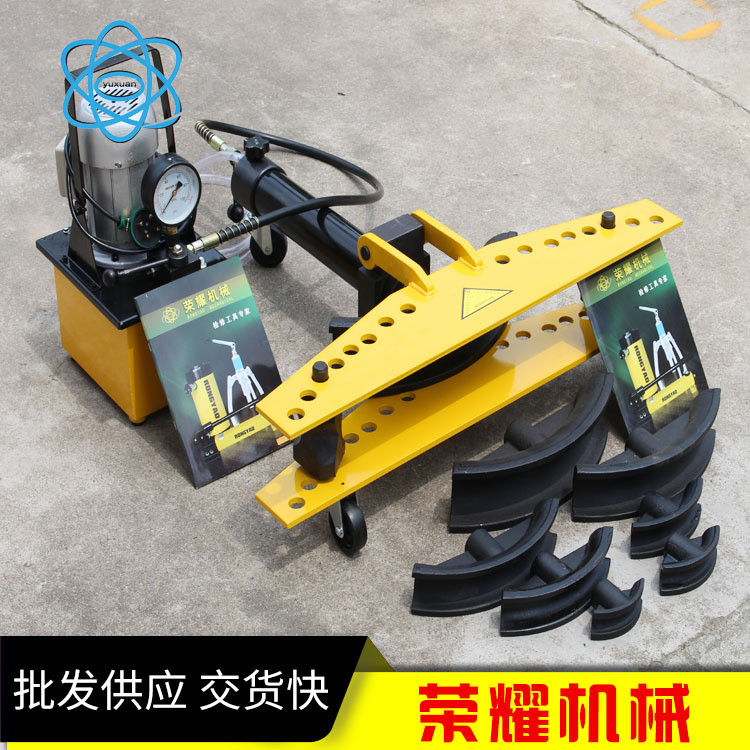

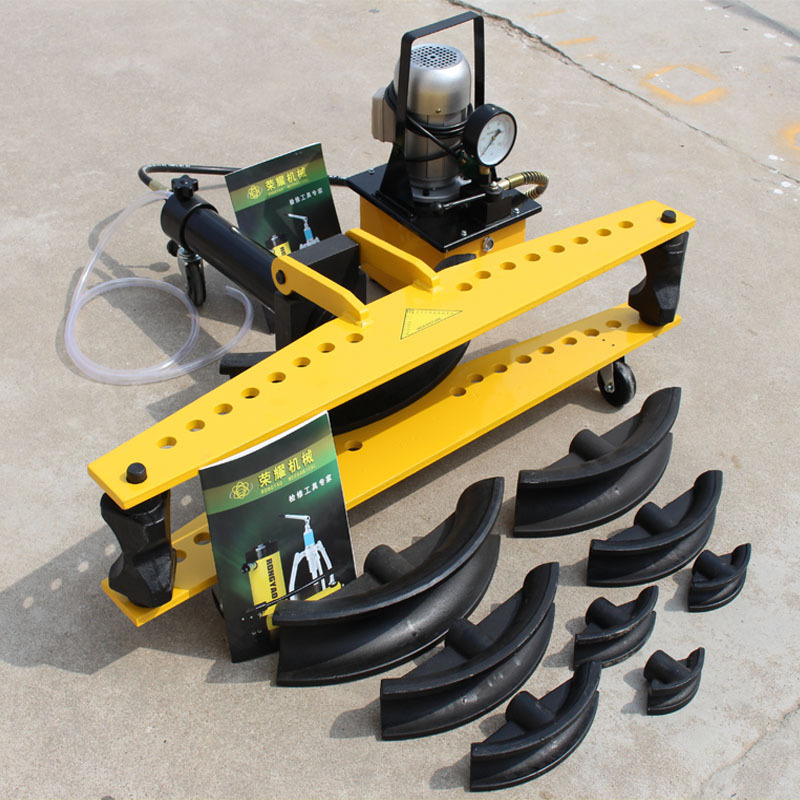

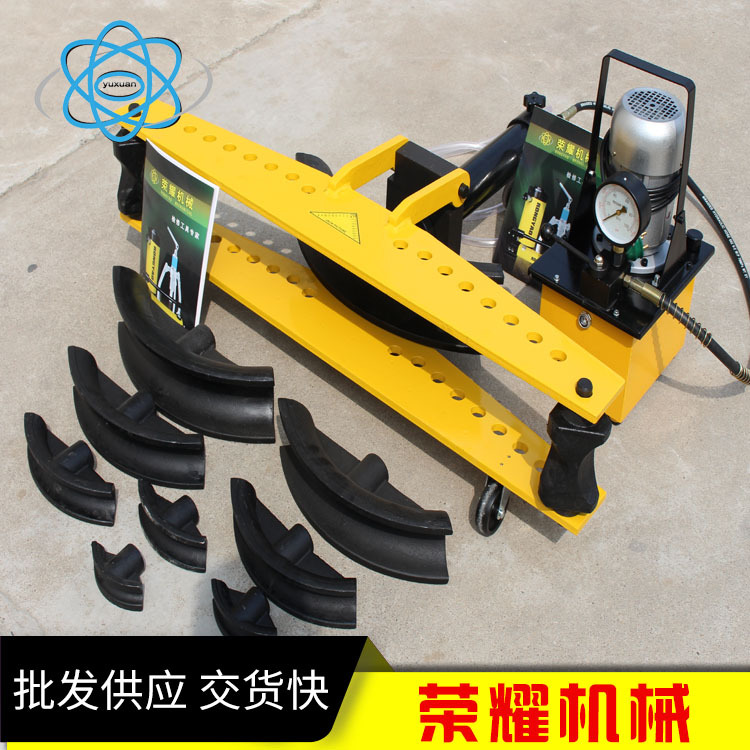

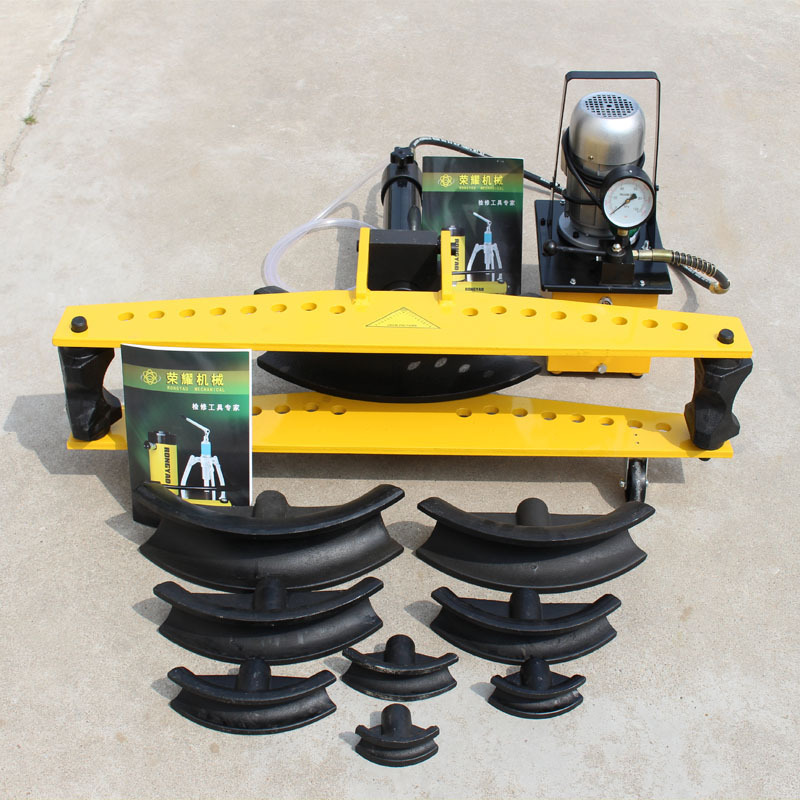

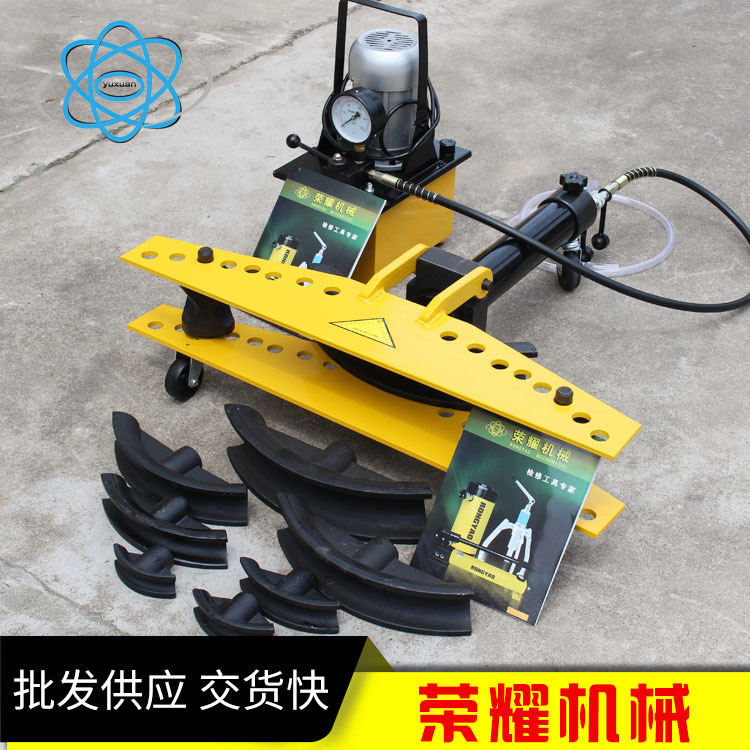

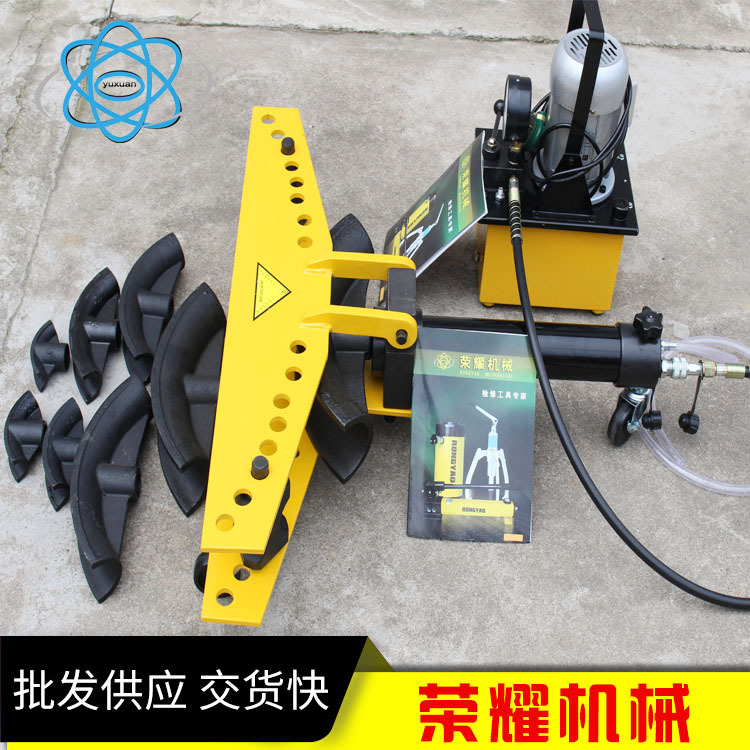

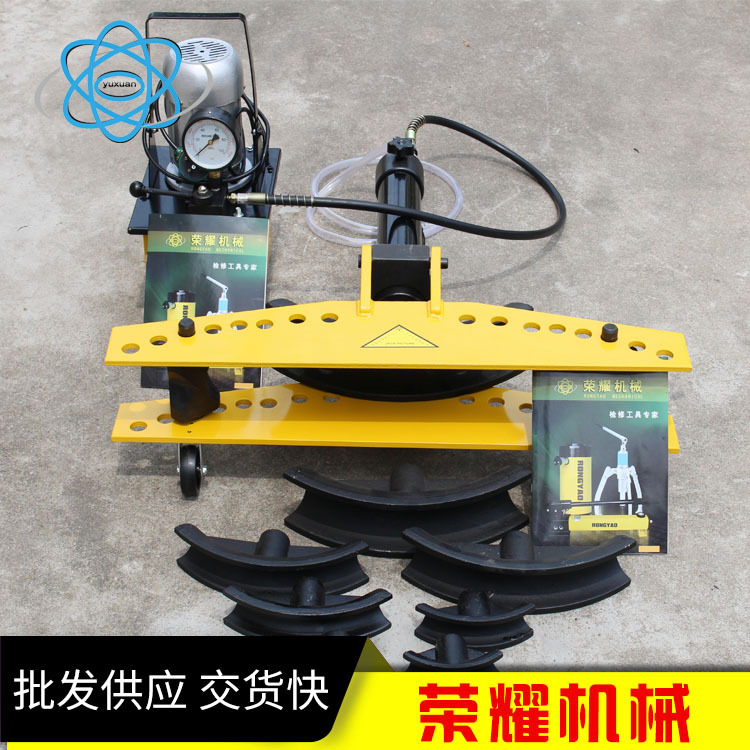

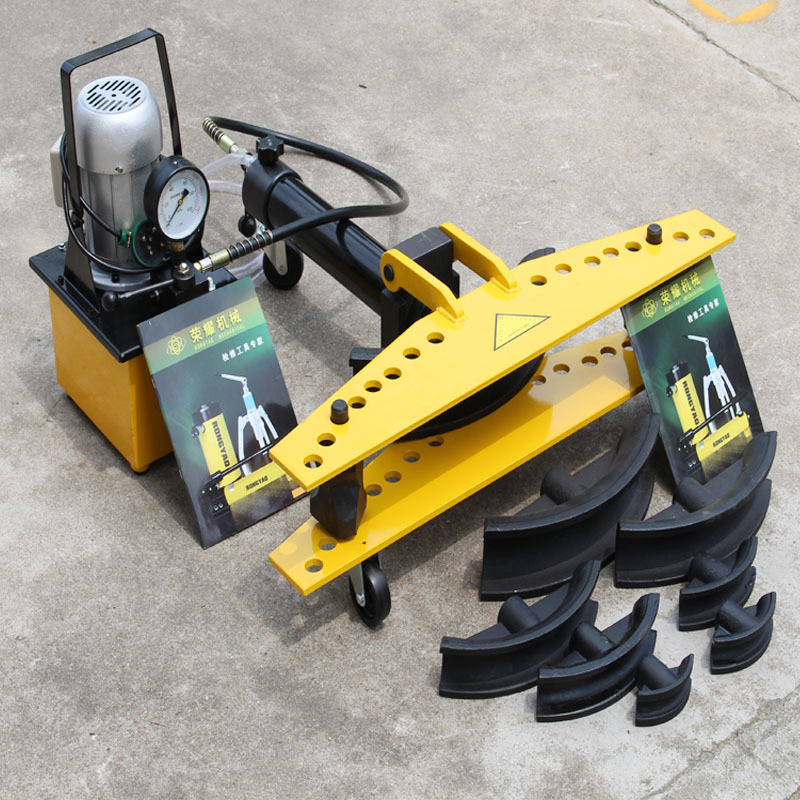

DWG--电动液压弯管机
一、产品概述：
电动液压弯管机使用方法：
（1） 参照电动油泵使用说明书。
（2） 先将工作油缸旋入方档块的内螺纹，使油缸后端装在支架上的车轮向下。
（3） 根据所弯管子的外径选择模头，套在柱塞上，将两只辊轴所对应槽向着模头，然后放入相应尺寸的花板孔中，再将上花板盖上，将所弯管子插入槽中，再将高压油管端部的快速接头活动部份向后拉并套在工作油缸的接头上，将电动油泵上的放油螺钉旋紧，即可弯管。弯管完毕，放松放油螺钉，柱塞即自动复位。二、基本参数（表中参数可能因为改良而变更，恕不另行通知）
型 号
DWG-1
DWG-2A
DWG-3B
DWG-4D
DWG-5
压力(MPA)
30
44
59
62
62
工作行程(MM)
170
250
320
420
420
弯管角度
π/2≤α＜π
π/2≤α＜π
π/2≤α＜π
π/2≤α＜π
π/2≤α＜π
曲率半径
4D
4D
4D
4D
4D
管子外径
（直径φ）
壁厚（mm)
13——34
21.3×2.75
26.7×2.75
33.5×3.25
42×3.25
48×3.5
60×3.5
21.3×2.75 26.7×2.75
33.5×3.25
42×3.25
48×3.5 60×3.5
75.5×3.75 88.5×4.0
21.3×2.75
26.7×2.75
33.5×3.25
42×3.2548×3.5
60×3.5
75.5×3.7588.5×4.0
108×4.5
21.3×2.75
26.7×2.75
33.5×3.25
42×3.2548×3.5
60×3.5
75.5×3.7588.5×4.0
108×4.5
114x5
整机重量
(KG)
20
60
130
170
200
外形尺寸
(MM)
50x35x46
76×38×58
96×45×54
122×44×45
135×48×52
注：除以上规格以外，可以根据客户的特殊要求定做。
三、电动液压弯管机注意事项：
（1） 参照电动油泵使用说明书。
（2） 在有载荷时切忌将快速接头卸下。
（3） 本机具是用油为介质，必须做好油及本机具的清洁保养工作，以免淤塞或漏油，影响使用效果。
상품정보 제공고시
주문 번호 RYJSDWD 맞춤형 처리 예 항목 번호. RYJSDWD 브랜드 우쉬안 기계 유형 콜드 벤딩 머신 모델 DWG 별칭 파이프 벤더 목적 공장과 광산, 농촌 지역, 화학 산업, 냉동, 건설, 전기 회로 및 파이프 설치에 적합하며 위의 산업에서 필요한 공통 도구입니다. 모터 힘 0.55 차원 1000 무게 0.12 사양 단가는 세금을 포함하지 않습니다. 자세한 내용은 통신하십시오. 국경 간 수출이 독점적으로 가능한지 여부 아니 -
