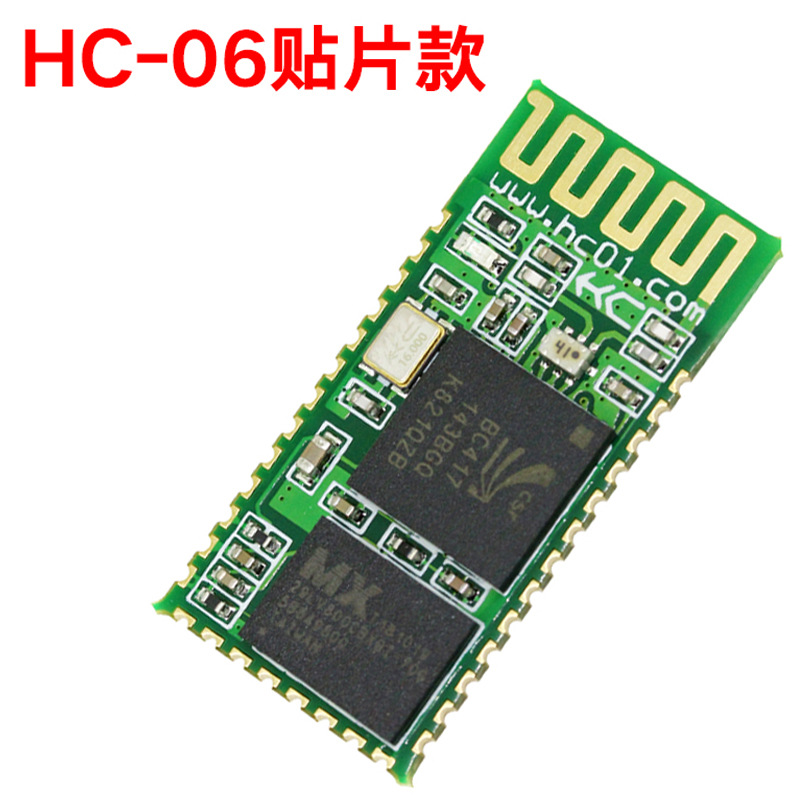

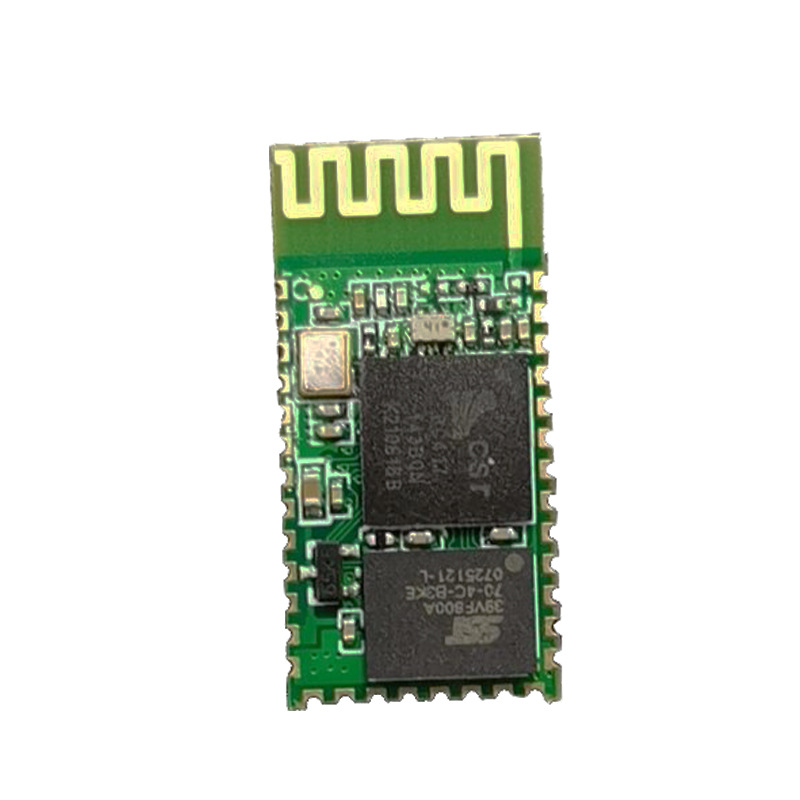

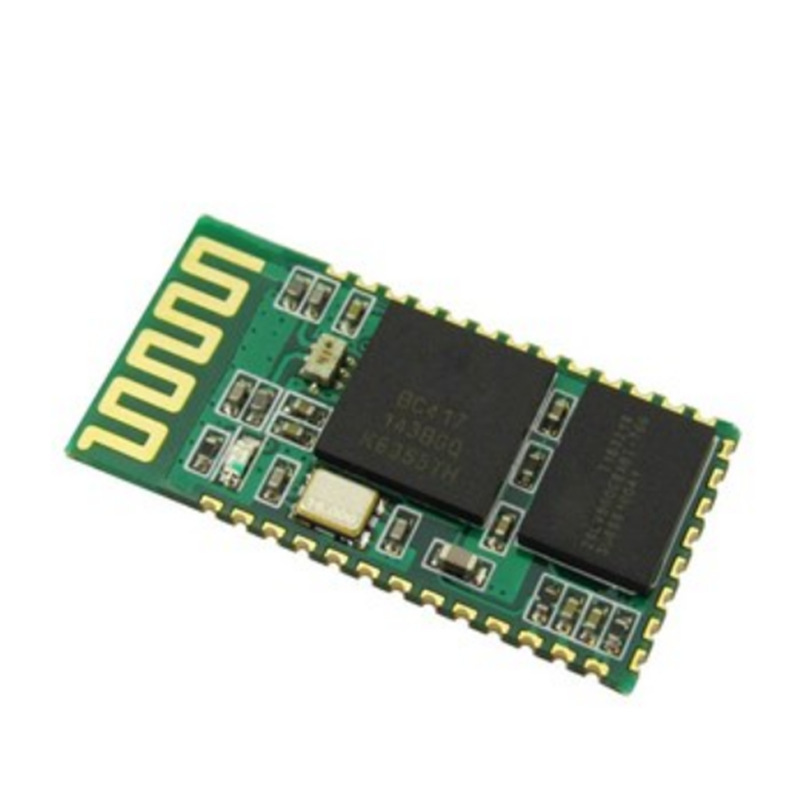

模块BCM4B-EXT采用CSR BlueCore芯片，配置8Mbit的软件存储空间，电压支持单电源3.3V。是一款多功能的蓝牙模块，根据内置软件的不同，可以应用于多种蓝牙产品，尤其适合只有数据传输的产品。

※技术参数

●主芯片：CSR BC417143(BlueCore)

●蓝牙版本：V2.0+EDR

●输出功率：Class II

●Flash存储容量：6Mbit

●电源供应：3.3V

●接口方式：UART

●外形尺寸：27mm*13mm*2.2mm

●Rohs标准：

LAYOUT注意事项
1， 蓝牙模块串口电平需3.3V，如果和5V电平系统连接需要增加电平转换芯片。
2，蓝牙信号受周围影响很大，如树木、金属、墙体等障碍物会对蓝牙信号有一定的吸收或屏蔽，所以建议不要安装在金属外壳之中。
3，由于金属会削弱天线功能，建议在给模块Lay板时，模块天线下面不要铺地和走线，最好能挖空。

※应用范围

● 汽车蓝牙诊断仪

● 蓝牙GPS

●数码相框

●蓝牙打印机

●蓝牙数码相机

●蓝牙鼠标，蓝牙键盘等

●PDAS,PND,PCS

●游戏手柄

●串口转蓝牙产品
