产品概述：系列标定链码装置是在电子皮带秤上模拟物料流量设计的一种设备，符合计量检定规程JJG650-90。在约定的时间内可以作为电子皮带秤的校验标定器，加配自动收放卷扬装置后，能方便地校准和修正电子皮带秤的计量精度。

功能特点

◆校核计量精度高（静态3/1000,动态1/1000）；

◆结构合理，操作方便；

◆占地面积小，安全可靠；

◆节省人力，工作效率高。

皮带秤链码工作原理：

　　电子皮带秤调零后，标准重量的砝码在皮带运行时，动态模拟物

料状态，通过秤体把重量传给称重传感器，同时，系统设定此时的皮

带运行速度为恒速，称重显示器经运算，并显示出瞬时和累计量。

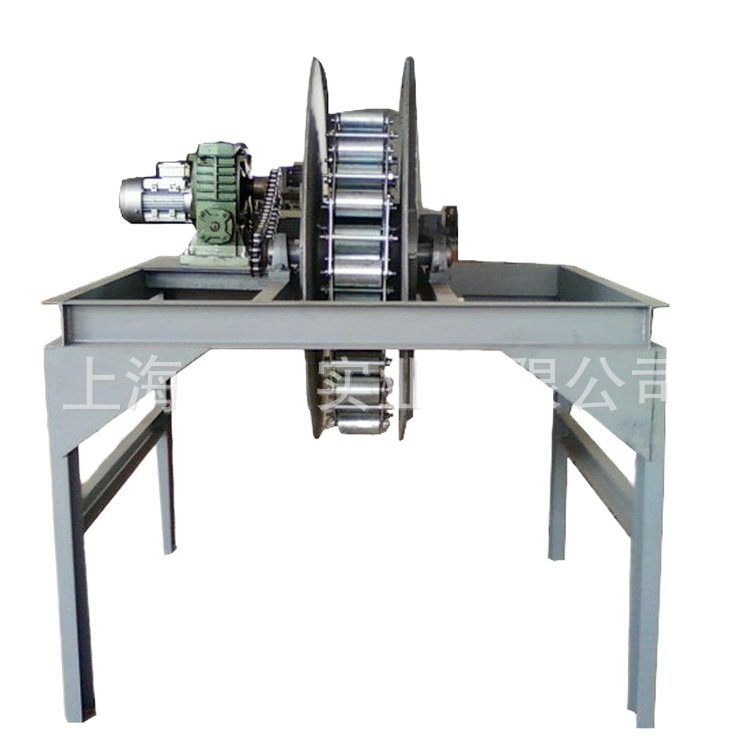

　　系统选用自动收卷装置时，整条链码的放落、收卷均由电动卷扬

机来完成，更加方便、简捷、省力。

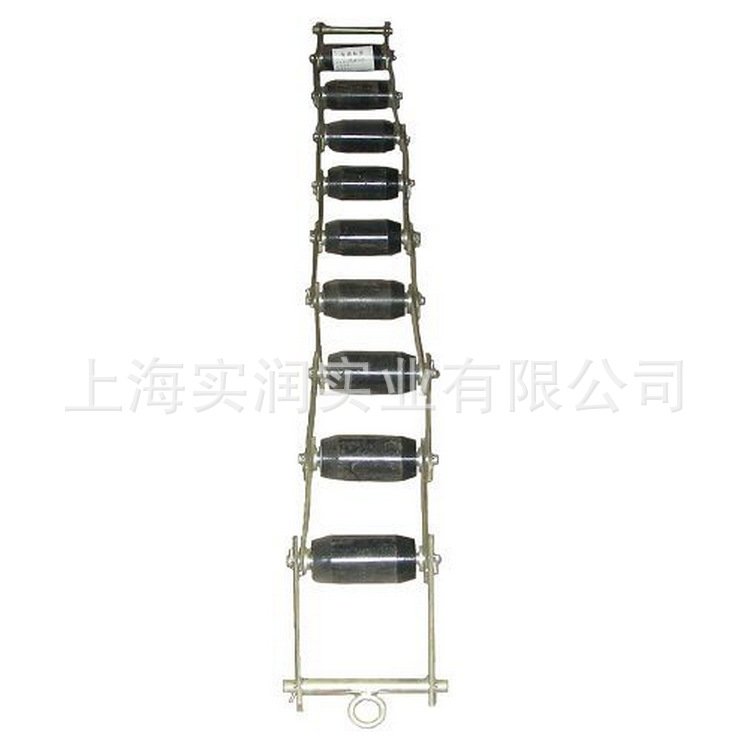

标定链码是由许多个质量相等的长球形链球通过间距200mm的链接板连成一条链码。标定时把链码放在皮带输送带上（电子皮带秤称重区域），链码两端要固定栓住，当皮带输送机启动后链码即在皮带上原地滚轮转动以模拟物料随皮带运转、链球内装有轴承，转动灵活。

技术参数

材质\规格\

普（铸）钢 2kg级5kg级10kg级15kg级20kg级30kg级40kg级50kg级65kg级80kg级100kg级

不锈钢     2kg级5kg级10kg级15kg级20kg级30kg级40kg级50kg级65kg级80kg级100kg级

订货参考长度N=1，L>3D；N=2，L>4D；L=4，L>6D；

N:称重托辊数（组）L；链码长度；D；托辊间距

链码的选择和使用

1.链码选用规格的确定

链码规格的选用应根据皮带输送机的有关参数及生产率来确定。为了增加标定的精度和可靠性，一般应选用瞬间负荷60%～80%的链码。

链码的选用按以下公式确定:

W=(Q/3.6V)R

W    皮带输送机上方每米长度上的物料重（kg/m），即选定链码重量

Q    瞬时流量（皮带输送机上的负荷t/h）

V    输送机带速（m/s）

R    电子皮带秤瞬时流量的校准比率（%），此值通常为60%~80%校准

2.链码的长度选择

链码的长度根据电子皮带秤的称重托辊数及间距确定，一般

假定托辊间距为1200mm

当称量托辊数为1时，链码长度取3600mm；

当称量托辊数为2时，链码长度取4800mm；

当称量托辊数为3时，链码长度取6000mm；

当称量托辊数为4时，链码长度取7200mm；

注：根据称重托辊间距的不同，链码选择的长度也不一样。具体可联系客服。
