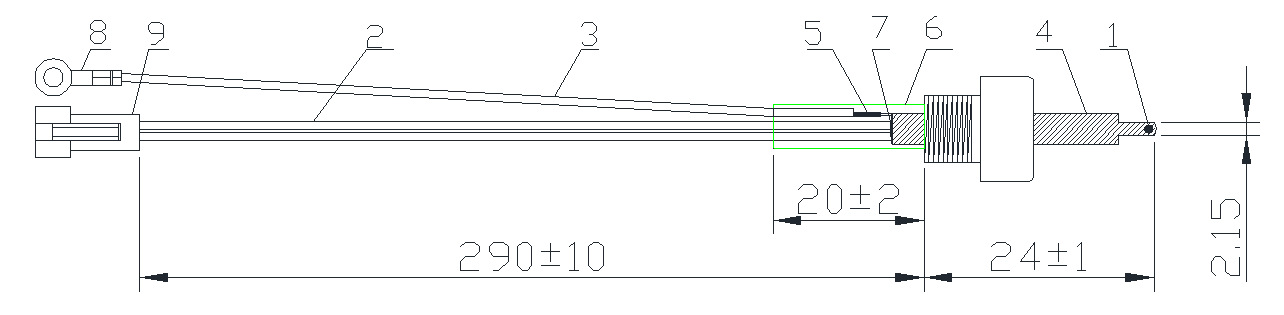

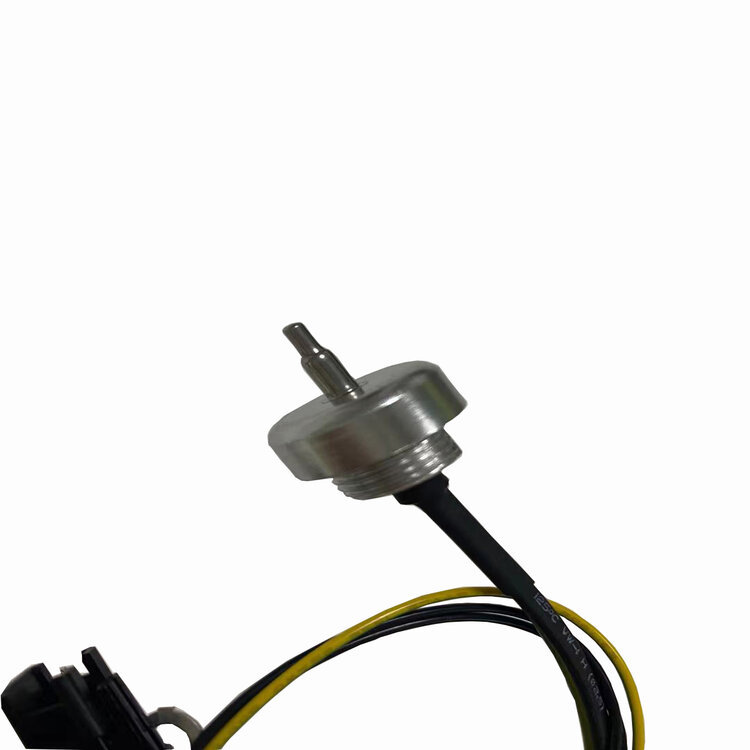

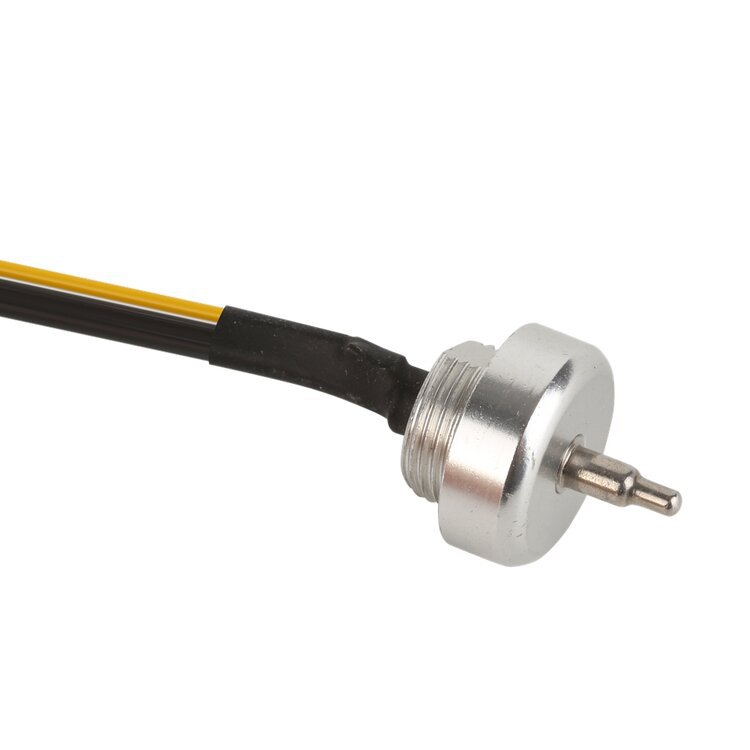

1、外形尺寸 ShapeDimensions

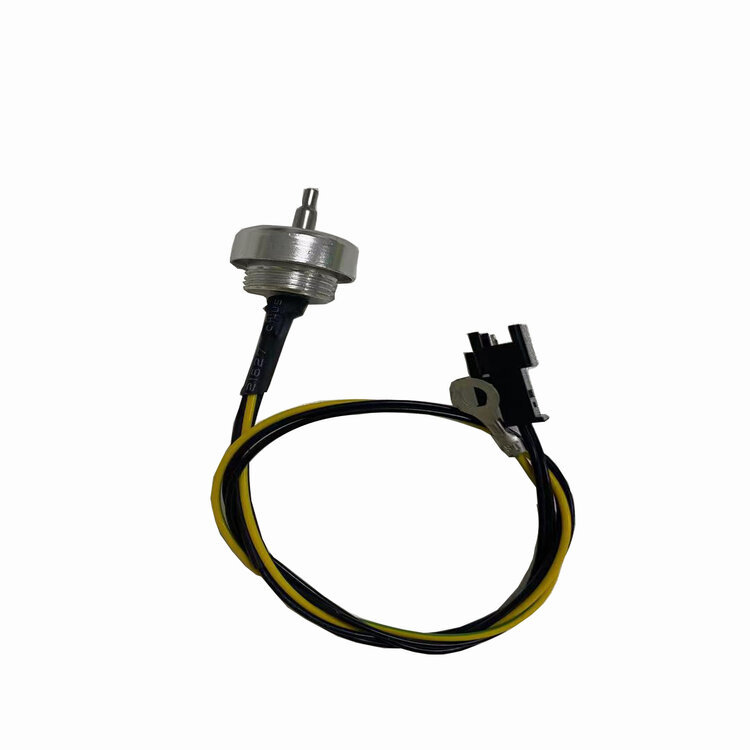

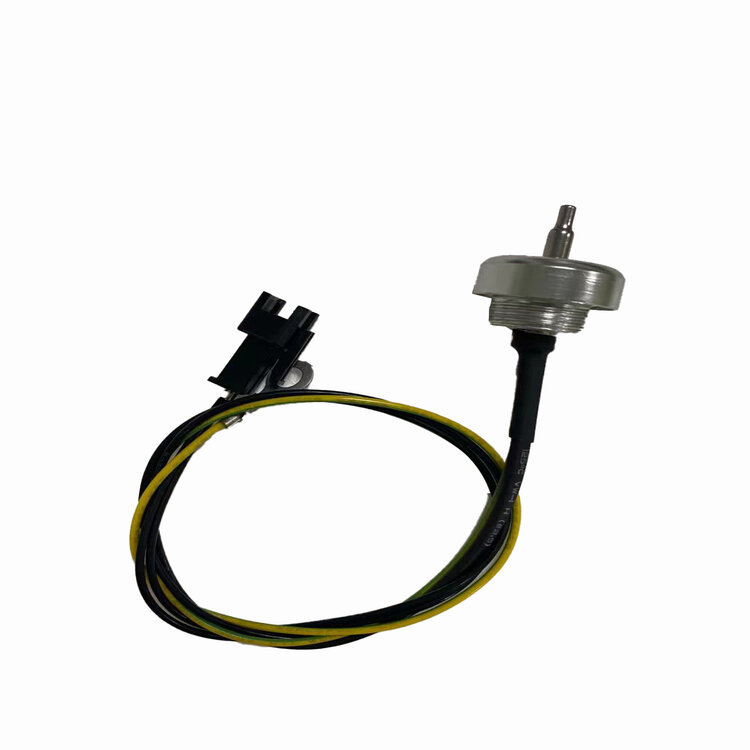

2、产品组成 Component
序号
Part
材料名称 Definition
规格 Specification
数 量Quantity
2-1.
热敏电阻
NTCThermistor
HTB3.4513(R114)I4200AI-1
1PCS
2-2.
导线 Wire
UL1332 24AWGTS 200℃ 300V 黑色 L=295MM
2PCS
2-3.
导线 Wire
UL1332 22AWGTS 200℃ 300V 黄绿色地线 L=285MM
1PCS
2-4.
感温外壳
NTC Terminal
2.1×20+M14×1.0 铝壳组合件
1PCS
2-5.
铆接端子
Riveted terminal
4.0mm 铜带
1PCS
2-6.
套管
Casing
Φ4.0125℃ 600V 黑色热缩套管 L=20MM
1PCS
2-7.
环氧树脂
Epoxy resin
FC-500 NTC-6
--
2-8.
连接端子
Plastic terminal
Φ4.2 地环接线耳
1PCS
2-9.
连接端子
Plastic terminal
SM-T
SM-2Y 黑色公插
2PCS
1PCS
3、电气性能 Electric Feature
序号
Part
项目
Items
测试条件
Measure methods
最小值
Min
正常值
Nominal
最大值
Max
单位
Unit
3-1.
25℃电阻值(R25)
Resistance at 25℃
Ta=25±0.05℃
PT≦0.1mw
91.931
96
100.239
KΩ
3-2.
114℃电阻值(R114)
Resistance at 50℃
Ta=114±0.05℃
PT≦0.1mw
3.4168
3.4513
3.4858
KΩ
3-3.
B值(B25/50)
B Value
4159
4200
4242
K
3-4.
耗散系数(σ)
Dissipation
Ta=25±0.5℃
5
/
/
mw/℃
3-5.
时间常数(τ)
Thermal Time Constant
25℃空气到85℃水中,电阻变化63.2%
25℃ air to 85℃ stirred water
/
/
7
sec
3-6.
耐压测试
Hi-pot Test
1500VAC/2mA
5
/
/
S
3-7.
使用温度范围
Operating temperature range
/
-30
/
130
℃
4、产品命名方法 Naming Rule
CWF 104 F 3950 F A 241 - E 01 05
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
①
型号代码TypeCode
NTC温度传感器NTC Sensor
②
25℃电阻值
Resistance at 25℃
103＝10*103Ω＝10KΩ
104＝10*104Ω＝100KΩ
③
阻值精度
Resistance Tolerance
C=±0.3%,D=±0.6%,E=±0.8%
F=±1%,G=±2%,H=±3%,J=±5%
④
B值 B Value
⑤
B值精度
B Value Tolerance
C=±0.3%,D=±0.5%,E=±0.6%
F=±1%,G=±2%,H=±3%,J=±5%
⑥
B值计算方式
B Value Calculating Methods
A：B25/50，B：B25/85,C：B0/25,D：B25/37.5,E：0/100,F：B100/200
⑦
线长 Wire Length
601=60*101mm，102＝10*102mm
⑧

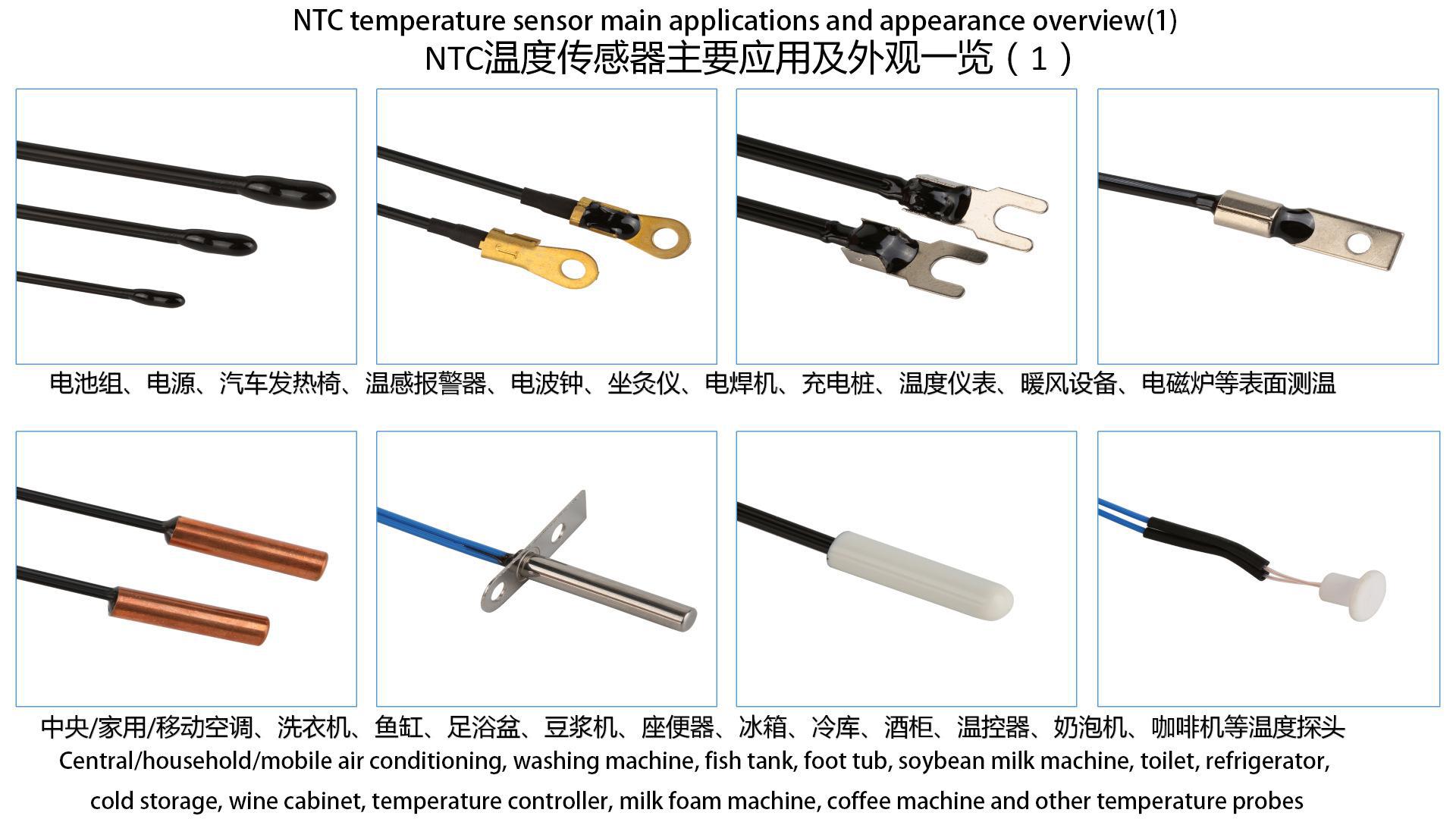

封装类型/感温端子类型
Package Type/
Temperature terminal type
A-环氧医用型， B-表面测温型，C-子弹头型，D-环氧塑封型,E-法兰型，F-螺纹型G-直管型，H-螺纹直管型，I-T型，J-高温直管型,K-套管型，Z-组合型等
⑨
连接端子类型
ConnectionTerminalType
工厂内部代码
FactoryInternalCode
5、机械性能MechanicalProperties
序号
Part
项目
Items
技术要求
Criteria
测试条件及方法
TestMethods
5-1.
拉力测试
Tensile Test
树脂、电线粘接处不开裂,不变形、无损伤
No Crack Between Epoxy And Wire, No Deformation, No Break
加载9.8N（1KGF）1分钟
9.8N（1KGF）, 1 minute
5-2.
落地测试
Drop Test
无可见性损伤
No Visibledamage
在1米的高度，让产品做自由落体运动，下落到10mm厚的橡木板上，5次
FreeFalling At The Height Of 1 Meter, 5 times
6、可靠性试验
序号
Part
项目
Items
技术要求
Criteria
测试条件及方法
TestMethods
6-1.
高温试验
Storage in dry heat
ΔR/R25≤±3%
无可见性损伤 No visible damage
130±5℃，1000±24h，DC0.2mA
（参照IEC60068-2-2/GB2423.2 试验）
6-2.
低温试验
Storage in coldness
ΔR/R25≤±3%
无可见性损伤 No visible damage
-30±5℃，1000±24h，DC0.2mA
（参照IEC60068-2-1/GB2423.1 试验）
6-3.
耐潮湿试验
Storage in damp, heat ,steady state
ΔR/R25≤±3%
无可见性损伤 No visible damage
40±2℃,90%-95%RH, 1000±24h
（参照IEC60068-2-3/GB2423.3 试验）
6-4.
温度冷热循环试验
Thermal shock
ΔR/R25≤±3%
无可见性损伤
No visible damage
–30℃×30min→25℃×5min→130℃×30min→25℃×5min，反复5次 5 times
（参照IEC60068-2-14/GB2423.22 试验）
7、产品使用条件(Product use conditions)
1)产品使用的最大工作温度，最大功率等，均依照规格书要求作业，不可超出规格书之范围
(The maximum service temperature of product use, the maximum power to wait, all in accordance with the specification requirements homework, shall not exceed the scope of specification)
2)产品移动、安装必须轻拿轻放，不可用力拉动
(Product mobile, installation must be handled with care not pulling force)
3）外壳发生变形、氧化等现象时，不要使用，以免影响感温精度
(Cap occur deformation, oxidation etc. Phenomenon, do not use, so as not to affect the temperature accuracy)
4）产品外观发现变形、破损时，不可使用，以免影响电性能
(Product appearance found deformation, breakage, do not use, lest affect performance)
5）在操作温度范围内，应尽量避免过于激烈的温度变化
(Avoid from exceeding radical temperature change,which is beyond operation temperature range)6）不可施加过度振动的压力
( Do not add excessive vibration shocking pressure)
7)避免过度拉伸,弯曲导线
(Avoid from excessive pulling and bending of the lead wire)
8)不要使用在有腐蚀性气体(CO2,NH3,Sox,Nox)超出指定的条件。不要使用在电解、盐、酸、碱性和有机溶剂超出指定的条件
(Do not use in corrosiveness gas atmosphere (CO2,NH3,Sox,Nox) beyond the designated condition.) Do not use at the place where the sensor touches the electrolytic,brine,acid,alkaline and organic solvent beyond the designated condition)
9)尽可能避免使用在有水、高湿及其它带腐鉵性的环境中
(As far as possible avoid using in water, high humidity and other have rot environment.)
10)通过负温度系数温度传感器的电流会引起组件自身发热而产生测量误差，因此需在使用前将此因素考虑在内.
(Through the negative temperature coefficient temperature sensor current will cause element own fever and produce measurement error, therefore need before use this factor into consideration.)
11）在极限温度下，产品可短期承受过高或过低的温度冲击，但不可长期将产品置于极限温度下，以避免缩短产品的使用寿命.
(In extreme temperatures, the product can be short-term bear too high or too low temperature impact,but do not put product at extreme temperatures for a long time, in order to avoid shortening the service life of products.)
8. R-T 表 R-T table （详情可咨询客服）
