 产品介绍

概述

一、型号意义

R   □   5   □－ □ － □ / □   □ － □

    ︱  ︱  ︱   ︱   ︱    ︱   ︱   ︱    ︱ 防护外壳 （注）

    ︱  ︱  ︱   ︱   ︱    ︱   ︱   ︱     电阻元件代号

︱  ︱  ︱   ︱   ︱    ︱   ︱        电阻器箱数

︱  ︱  ︱   ︱   ︱    ︱          电动机极数

    ︱  ︱  ︱   ︱   ︱            电动机机座号

 ︱  ︱  ︱   ︱            通电持续率

︱  ︱  ︱           设计序号（匹配YZR系列电动机）

︱  ︱           控制系统代号

︱           电阻器

电阻器RT54-180L-6/3J电阻器注：带有外壳的代号为“X”，防护等级为IP23.，通用户外防雨“X2”；户内防护“X1”；不带有外壳的则无“X”代号。

1、电阻F元件代号:

“B”-ZB1及ZB2—康铜板形电阻器元件；

J（Y）-ZJ（Y）-铁铬铝齿形（又称大波浪电阻元件）；

D-ZD1-铁铬铝小波浪电阻元件；

Ｈ－ZH-不锈钢网状形电阻器元件。

2、通电持续率TD%：

TD15%为“1”； TD25%为“2”； TD40%为“4”； TD60%为“6”

3、控制系统代号：

T-凸轮控制器控制（不对称电阻）

K-凸轮控制器控制（不对称电阻，转子一相开路起动）

Q-用PQR10型即PQD6402型升降控制箱（七段电阻六段切换）

S-用PQS单相制动型升降控制箱（五段电阻四段切换）

Sf-用PQS单相制动型升降控制箱（六段电阻五段切换）

Y-RQY型PQR9型即PQD6401型平移控制箱

Z-PQZ型抓斗控制箱（四段电阻三段切换）

Ze-PQZ型抓斗控制箱（五段电阻四段切换）

F-QR2S二级反接制动升降控制箱

二、电阻器的作用

电阻主要是通过设定一个特定的直流电压范围来控制导通和关断流向制动电阻的电流，使直流母线电压保持在某一范围以内，从而达到保护变频调速装置和电机器件的目的。根据异步电动机的原理，在一些需要快速降速的应用场合，若滑差越大那么转矩也会越大，这样制动转矩将随着降速速率的加大而增大，使系统降速的时间也大大缩短，能量的回馈速度也大大加快，直流母线上的电压会迅速上升，现在我们就需要在在变频器直流侧加入放电电阻单元组件，将产生的能量快速转换成热能并消耗掉，使直流母线的电压处在一个的范围以内。

三、在电力设施中的应用：

    1、陶瓷管型启动式线绕电阻器将固定圈数成形于陶瓷管上，选择适当电阻合金线材，顺着陶瓷管上旋状牙沟缠绕，该启动电阻器功率大且坚固，耐高温、散热性优，电阻温度系数小、呈直线变化，适合大电流做短时间过负载时使用，适用于电动机启动、负载测试、产业机械、电力分配、仪器设备及自动控制装置等

    2、电力铝壳电阻器是弹簧合金电阻体与成形铝壳的组合，将其经高温阳极处理后，再以特殊不燃性耐热水泥充填固定，所以不怕外来的机械力量与尘埃环境。这种电阻器不但功率大而且坚固，耐振，散热良好，电阻温度系数小，呈直线变化，适用于产业机械、负载测试、电力分配、仪器设备及自动控制装置等。

四、电阻器的选型

   1.在高增益放大电路中.应选用噪声电动势小的电阻器，如金属膜也阻器、碳膜电阻器和线绕电阻器。

   2.针对电路的工作频率选用不同类堪的电阻器。线绕电阻器的分布参数较大，即使采用无感绕制的线绕电阻器，其分布参数也比非线绕电阻器大得多，因而线绕电阻不适合在高频电路中工作。在低于50kHz 的电路中，由于电阻器的分布参数对电路工作影响不大，可选用线绕电阻器。

3.在高频电路中的电阻器，要求其分布参数越小越好。所以，在高达数百兆赫的高频电路中应选用碳膜电阻器、金属膜电阻器和金属氧化膜电阻器。在频电路中，应选用频碳膜电阻器。

五、电阻器的型号

RQ52-180L-6/3H17KW电阻器RQ52-200L-6/4H26KW电阻器RQ52-225M-6/5H34KW电阻器RQ52-250M1-6/5H42KW电阻器RQ52-250M2-6/6H52KW电阻器RQ52-280S-6/7H63KW电阻器RQ52-280M-6/9H85KW电阻器RQ52-160L-8/2H9KW电阻器RQ52-180L-8/3H13KW电阻器RQ52-200L-8/3H18.5KW电阻器RQ52-225M-8/3H26KW电阻器RQ52-250M1-8/5H35KW电阻器RQ52-250M2-8/5H42KW电阻器RQ52-280S-8/5H52KW电阻器RQ52-280M-8/7H63KW电阻器RQ52-315S-8/9H85KW电阻器RQ52-315M-8/11H100KW电阻器RQ52-280S-10/6H42KW电阻器RQ52-280M-10/6H55KW电阻器 电阻器RQ52-315M-10/10H85KW电阻器RQ52-355M-10/12H110KW电阻器

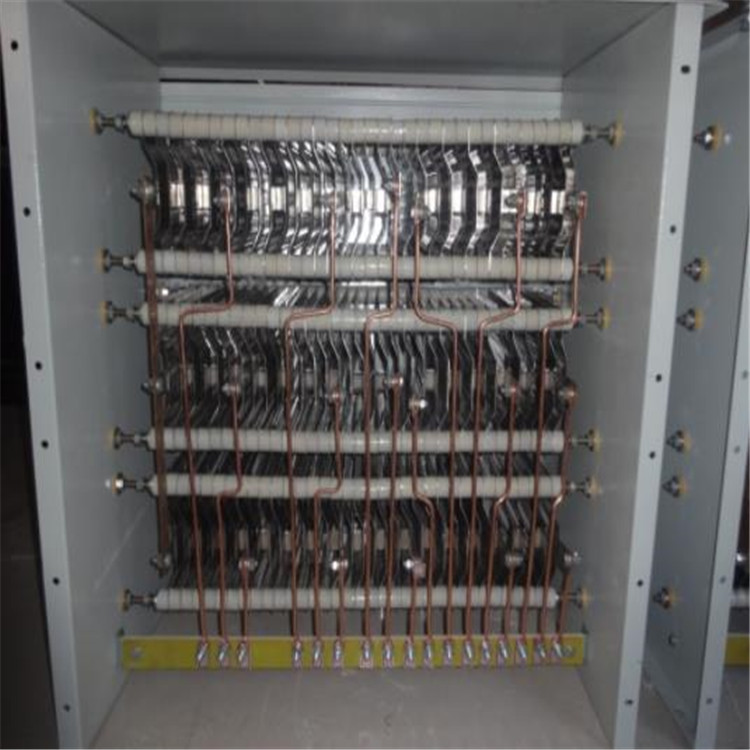

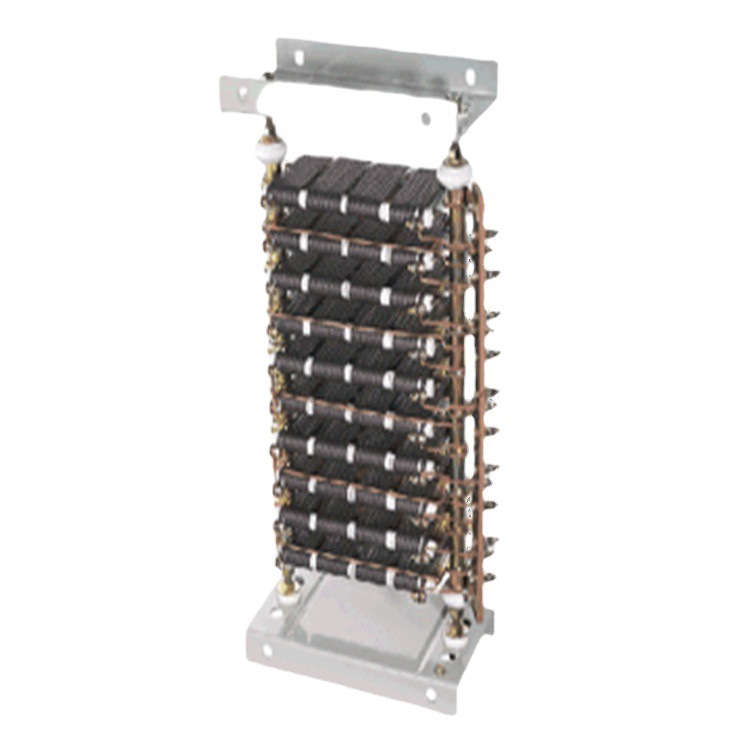

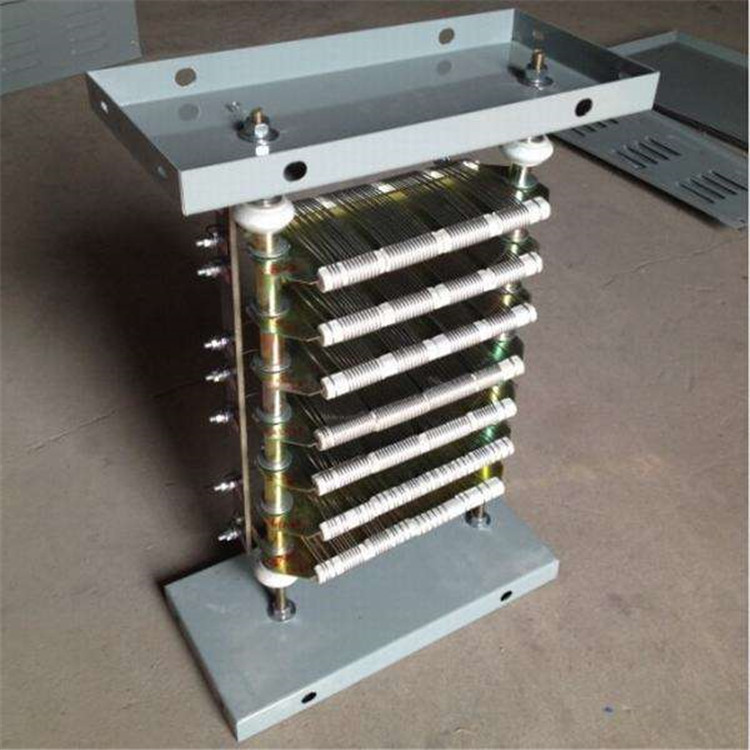

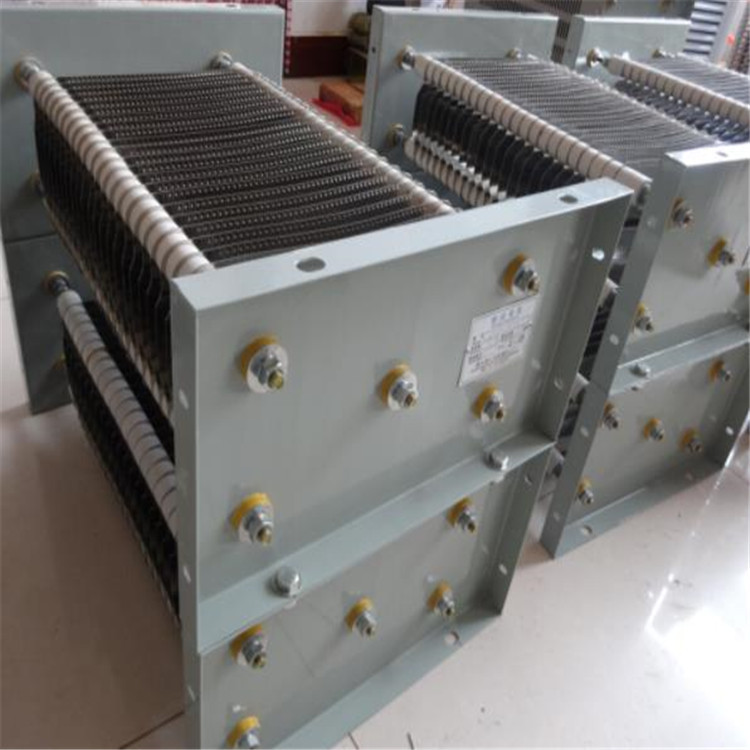

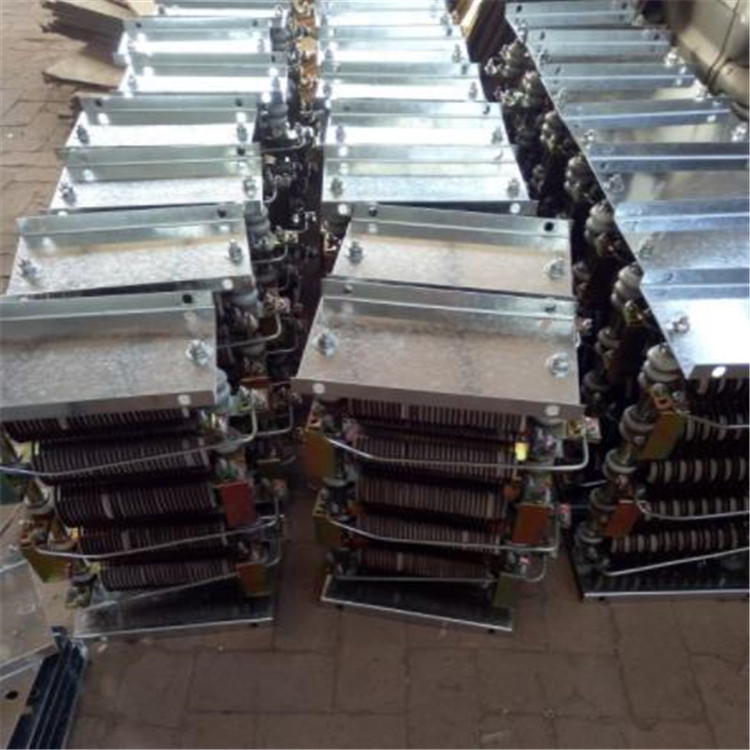

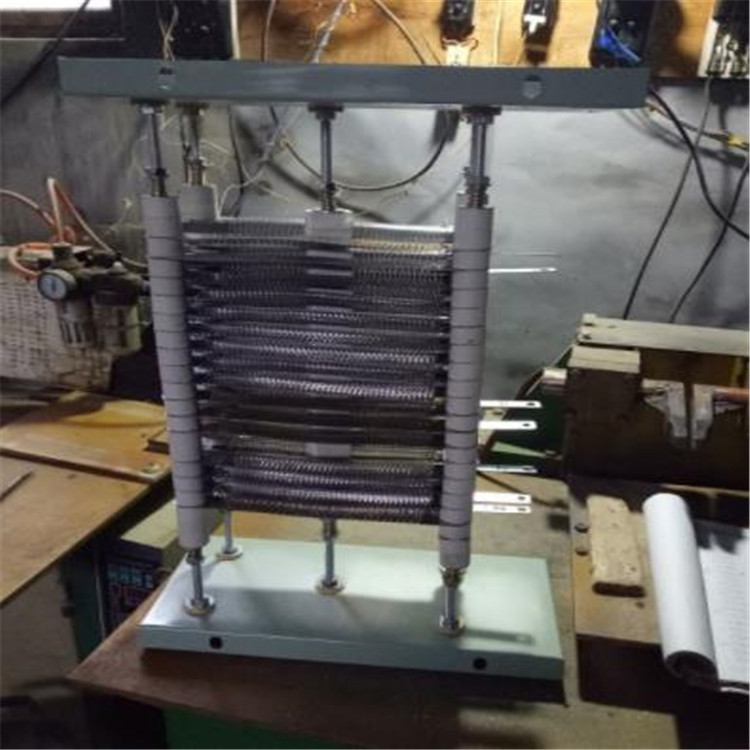

产品照片
