单体液压支柱试验台介绍：

  单体液压支柱试验台是依据中华人民共和国煤炭行业标准《MT112.1.-2006矿用单体液压支柱》的标准进行设计，是矿用单体液压支柱的专用试验设备和检测设备。能够完成各种型号的单体液压支柱生产验收和日常维修的调试、试验工作，同时还可以实现各种液压元件的密封性能检测和三用阀的调定工作。

单体液压支柱试验台主要技术参数

  （1）巡测点数： 1～128；

  （2）巡测速度：0.02秒/点，0.5秒/台；

  （3）分辨 力： 0.05mpa；

  （4）精度：优于1%f；

  （5）通信距离：>1800m；

  （6）通信速度：9600bit/s；

  （7）隔离：信号输入与通讯接口输出之间隔离，抗干扰能力强；

  （8）工作环境：温度：-20℃～+70℃；湿度≤85%rh。

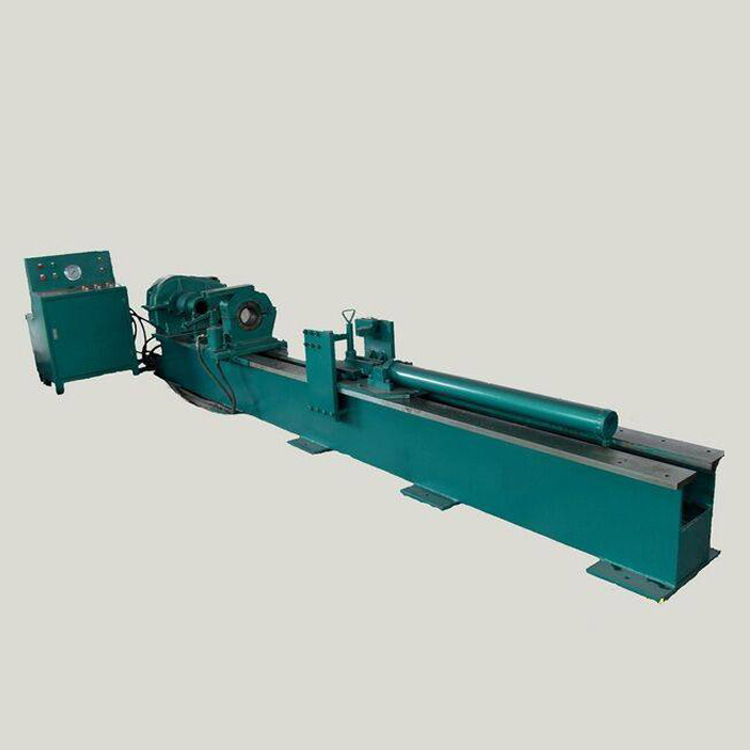

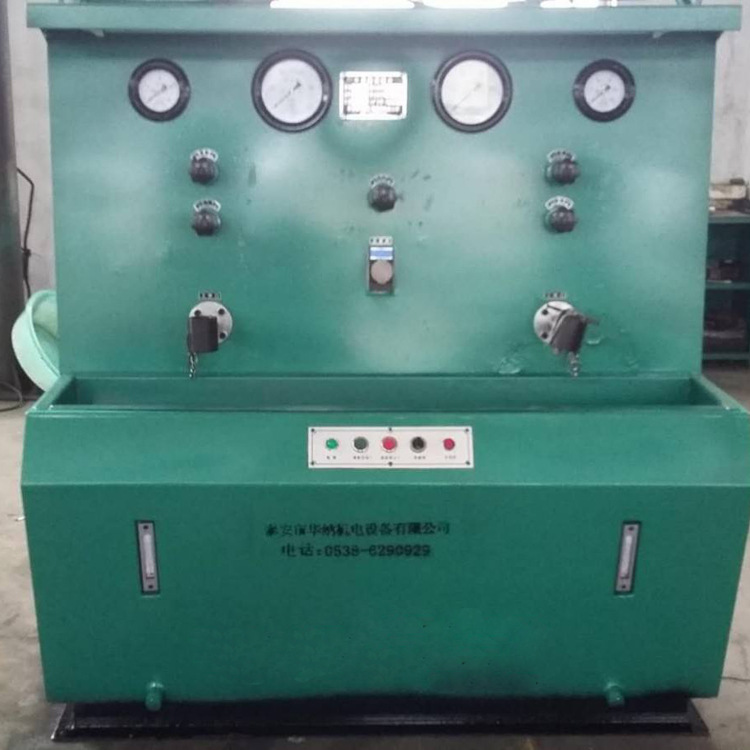

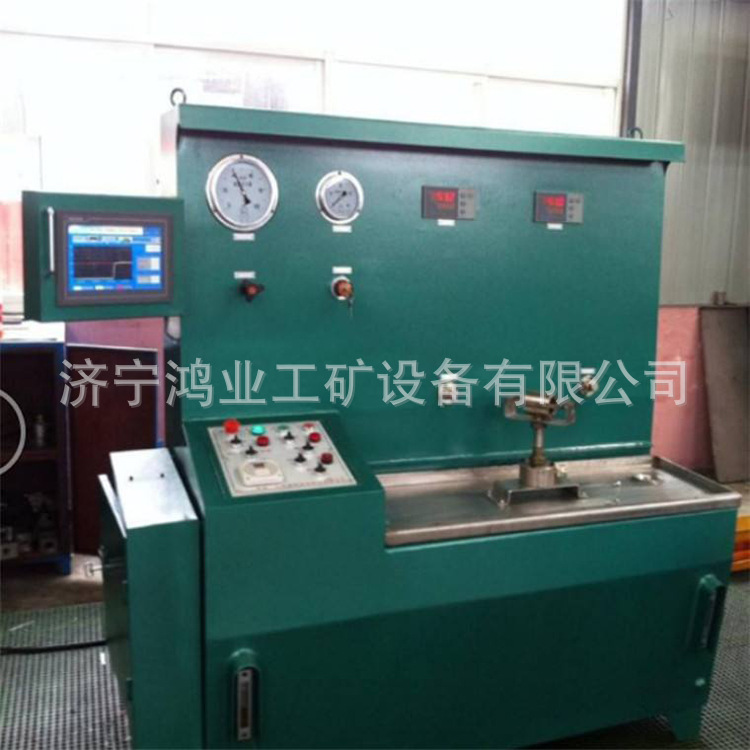

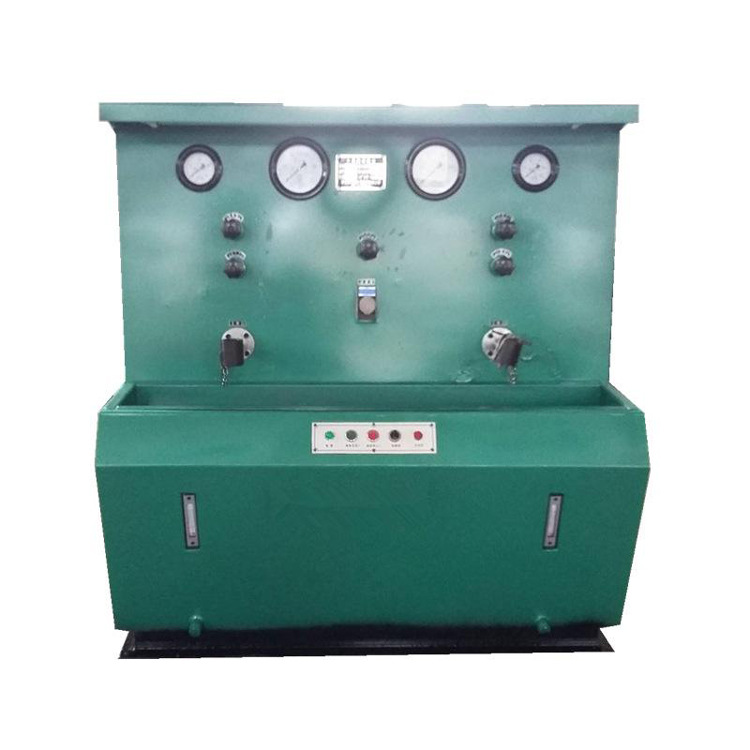

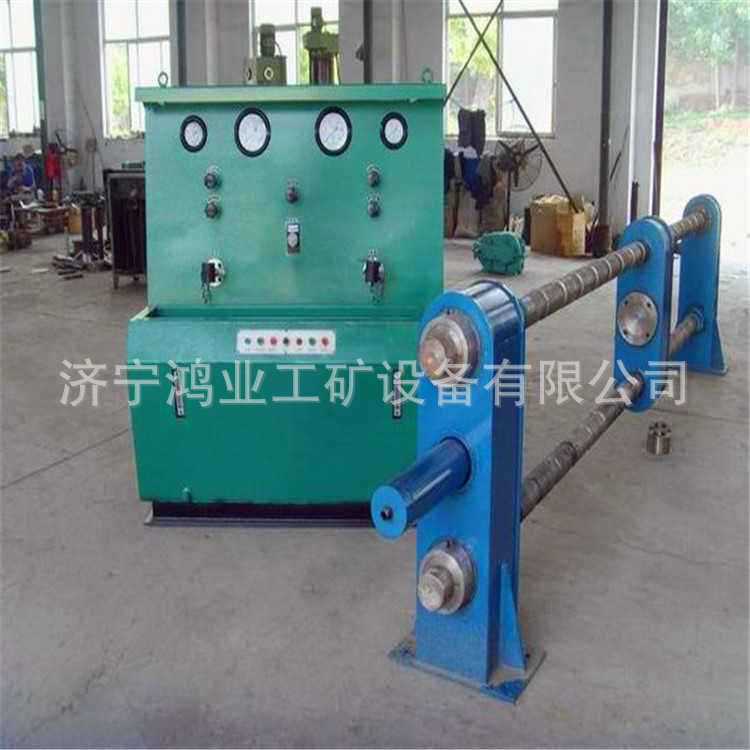

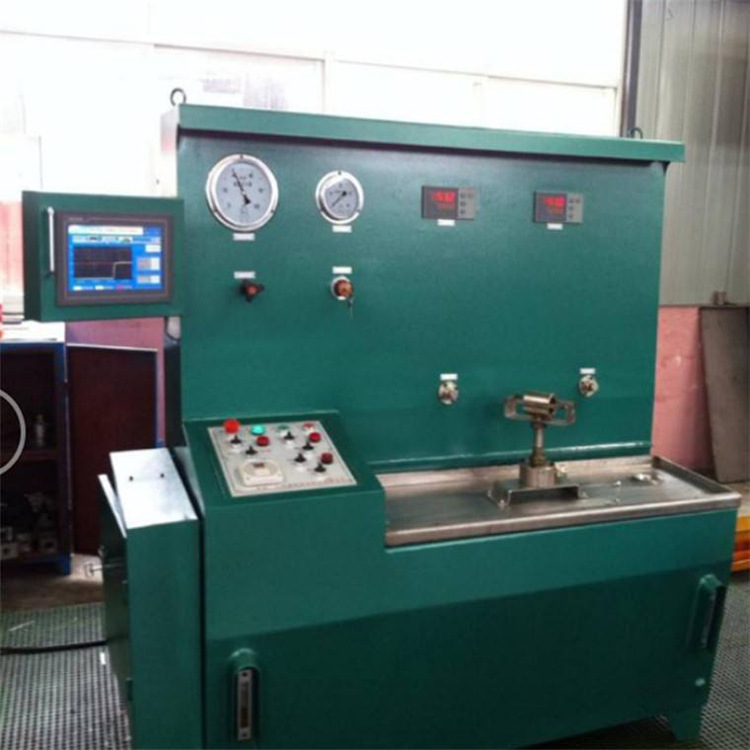

单体液压支柱试验台实物图

单体液压支柱试验台特点

  1、乳化液泵为低压泵，油泵驱动增压缸产生高压，可输出不同压力的乳化液进行各种试验。

  2、设有集中按钮盘和照明设备，操作方便并改善了操作条件。

  3、可选配立式打压支架，对单体液压支柱进行各项试验，大大提高了检测效率。

  4、计算机检测系统，集数据显示、采集、处理、定时检测于一体，可主动生成测试报告并打印。

单体液压支柱试验台主要技术指标

试验台油压系统：

（1）电 机 功 率： 4KW

（2）油 泵 流 量： 20L/min

（3）额 定 压 力： 25MPa

（4）最 高 压 力： 31.5 MPa

（5）工 作 介 质： 46# 抗磨液压油

（6）试 验 阀 位： 2个

试验台乳化液系统：

（1）电 机 功 率： 1.6KW

（2）泵 流 量： 15L/min

（3）额 定 压 力： 40 MPa

（4）最 高 压 力： 60 MPa

（5）工 作 介 质： 3-5%乳化液

（6）最小稳定流量： 0.04 L/min

（7）压力检测精度： 0.25%FS；

试验台压机

立式（1000 KN）

最大承受能力： 1000kN

额定承受能力： 600kN

最大加载高度： DW28

工 作 压 力： 19MPa

试 压 形 式： 内/外加载

油 缸 行 程： 700mm [1]
