产品简介

简要说明

CZ—z型标准化工泵是针对Cz型泵轴承存在承寿命短、更换频繁、机械密封使用问题较多泄

漏泵效率低等问题而改进的新产品。

CZ—Z型标准化工泵具有以下特点：

1、轴承全部采用瑞典产SKF和日本产NTN轴承、工作可靠、轴承寿命比国产轴承高。

2、采用进口机械密封，保障在输送高温、高压、低温、以及特殊介质时，机械密封的泄漏达到国

外优良工业国家的规定要求。

3、为了实现节能要求、对水力过流部件做了改进，泵效率有相应提高。

4、cz—z型标准化工泵的结构型式、安装尺寸、性能范围均保持与CZ型泵相同、便于老装置

更新改造。

5、cz—z型标准化工泵是卧式、单级单吸离心泵，其尺寸和性能符合DIN24256／IS02858标

准。

6、cz—z型标准化工泵的性能包括了IH—z(IH)系列标准化工泵所有性能可与IH—z(IH)

型泵单机互换。

型号说明

例： CZ标准化工离心泵—Z第－次改进－32吸入口直径－160叶轮直径－A叶轮切割次数顺序以A、B、C……表示

用途

输送低温或高温液体；中性或有腐蚀性液体；清洁或内含有固体颗粒的液体。特别应用于：

化学和行油化学工业、炼油厂、造纸厂和纸浆业、制糖业

性能

流量 (Q)(依据转数，参见第l、2页性能图)可达2000m·3／h

扬程 (H)可达160m

工作压力 (P)2．5MPa

工作温度 (t)－80℃～+300℃

特性曲线平坦，汽蚀余量低，效率高。在不满负荷时，也保持这些特性。

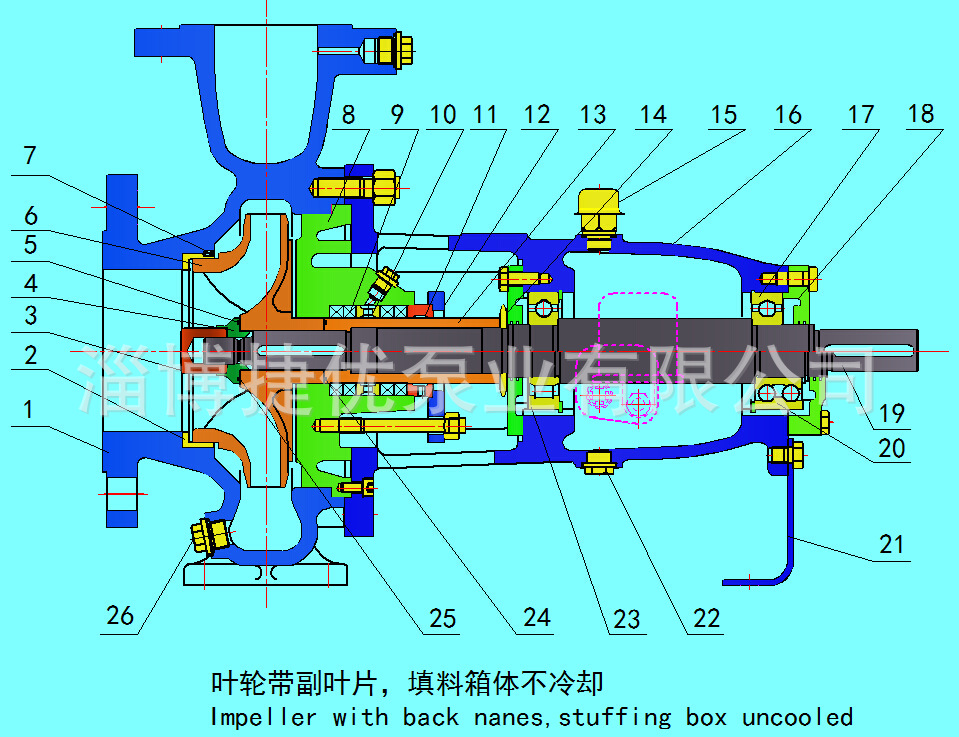

结构特点

作用于丁轴封处的压力由付叶片或叶轮上的平衡孔平衡。轴封既可采用软填料密封 (可冷却，也可不冷却)，电可采用各种结构的单双端面机械密封(可采用平衡型)。滚珠轴承可采用进口轴承经久耐用，轴径尺寸充裕，以保障运行平稳。部分规格的泵体设计成双蜗壳体，以平衡径向力。轴承架，包括轴、叶轮、填料承等形成－个组合部件，使泵体维修时不须从管道上拆下(如果采果加长联轴器时，电机也不必拆下)。法兰设计，采用PNl6、PN25两

种 (依据材料的差别)。而且，也可适用于ANSll25磅／寸²。或150磅／寸²

输送介质

各种温度和浓度的硫酸、硝酸、盐酸和磷酸等无机酸和有机酸。

各种温度和浓度下的氢氧化钠和碳钠等碱性溶液。

各种盐溶液。

各种液态石油化工产品、有机化合物、以及其它有腐蚀性的原料和产品。

目前我厂的耐腐蚀材料，能满足上述各种介质的要求。订货时，请用户提供所要输送介质的详细情况。
