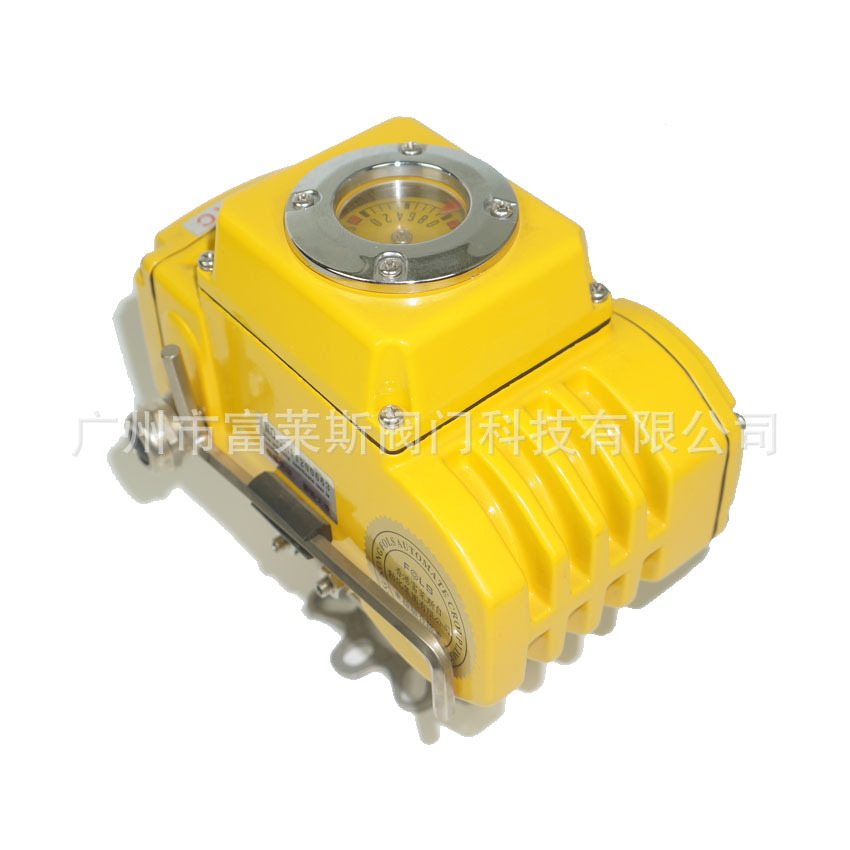

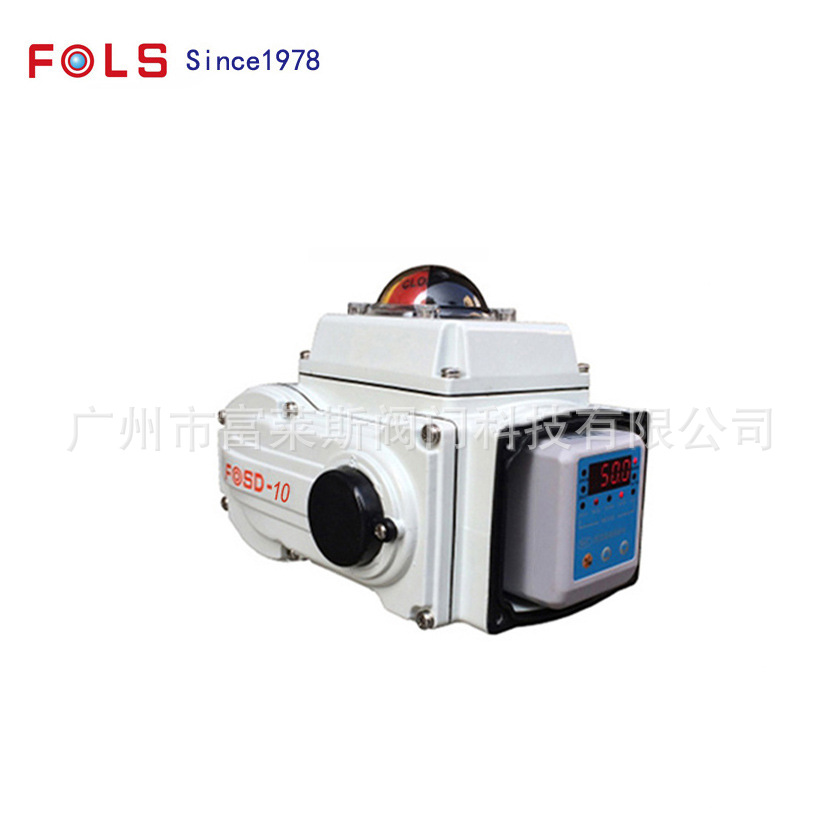

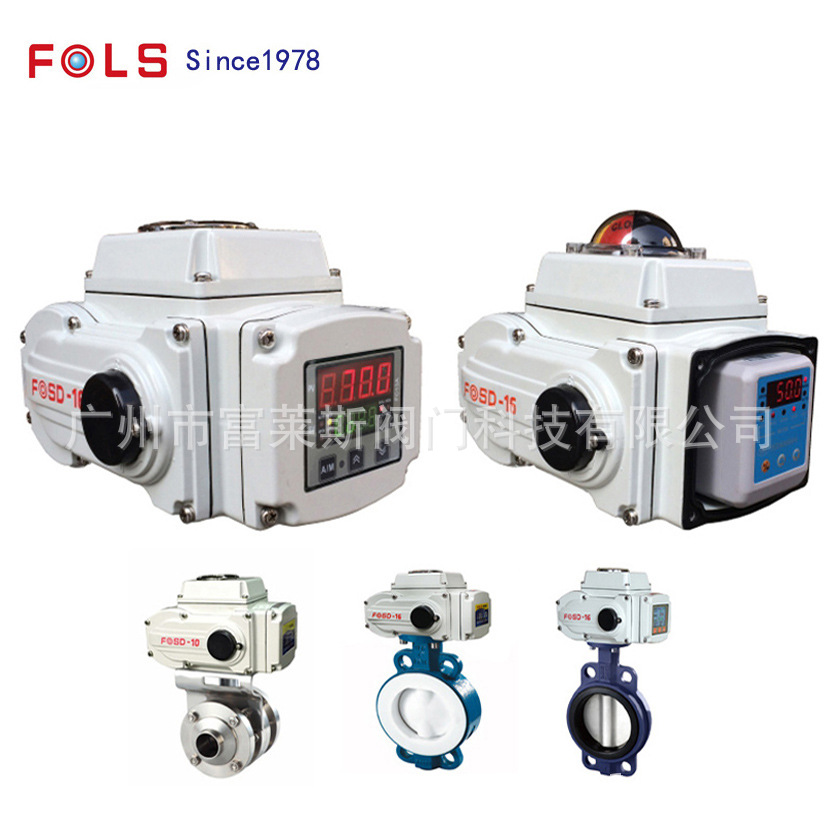

厂家直销福莱斯精小型电动执行器FOSD-10型号齐全
主要功能及特点：1、功能强劲：开关型、智能型、比例型，各类信号输出型应有尽有。
2、体积小巧：体积仅相当于同类产品的35%左右。
3、轻便宜人：重量仅相当于同类产品的30%左右。
4、性能可靠：轴承和电器元件等关键零件采用日本名牌产品。
5、美观大方：铝合金压铸外壳、精细流畅、切可减少电磁干扰。
6、精密耐磨：涡轮输出轴特殊铜合金锻造、强度高、耐磨性好。
7、安全保证：通过AC1500V耐压检测，F级绝缘电动机，安全有保障。
8、配套简单采用单相电源、外接电路简单、也可做380VAC 三相、DC直流电源。
9、使用方便：免加油、防水防锈、任意角度安装。
10、保护装置：双重限位、过热保护、过载保护。
11、多重速度：全行程时间有5秒、10秒、15秒、30秒、60秒、90秒、120秒、240秒。
12、防腐防锈：支架、连轴器、螺钉均可采用不锈钢。
13、智能数控：数字设定、数字整定、高度精确、自诊断、一机多功能。
14、集成一体：智能控制模块高度集成于电动装置本体中，无需外接电位器。
15、遥控控制：采用更先进的智能化 控制模块，可实现现场操控及遥控控制等。

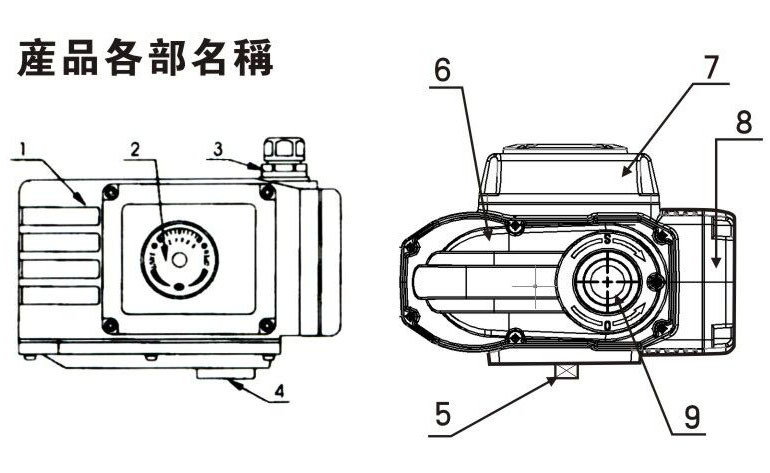

1
箱体
5
输出轴
8
制御盖
2
开度计
6
驱动盖
9
手动操作口
3
进线锁
7
电装盖
4
手动操作口胶帽

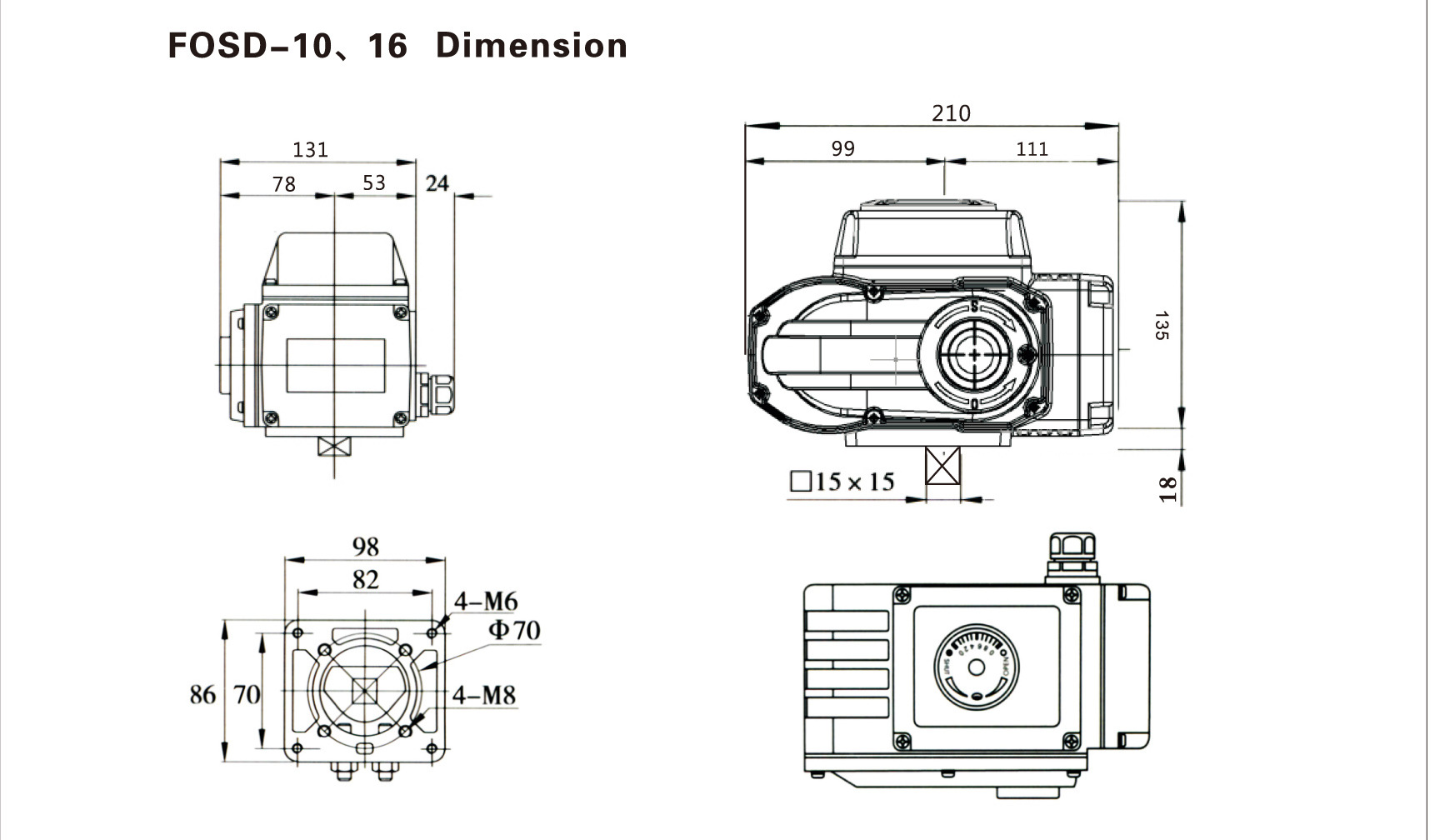

FOSD-10/16外形尺寸图
福莱斯电动执行器FOSD-10 的参数
机型
性能
FOSD-10
输出扭矩
100N.M
动作时间
15S/30S/60S
回转角度
0--90°
工作电流
0.48A
气动电流
0.48A
电机功率
25W/F
整机重量
5KG
电源电压
AC110V /AC24V/AC220V/AC380V/DC24V/DC12V
绝缘电阻
500M/500VDC
耐压等级
1500VAC 一分钟
防护等级
IP65
安装方位
360度任意角度安装
电器接口
G1/2 防水电线接头、电源线、信号线各一个
环境温度
-30℃~+60℃
控制电路选项
A型：极限位置开关（标准型）
B型：带中间位置开关（无源触点）
C型：带电位器（可连接控制模块）
D型：带电位器和中间位置开关
E型：控制模块（调节型）
F型：直流电机控制电路
G型：三相交流380V电机控制电路
H型：三相交流380V带电位器，中间位置开关
选装功能
过力矩保护器、除湿加热器、不锈钢支架、联轴器
控制电路图说明及功能说明

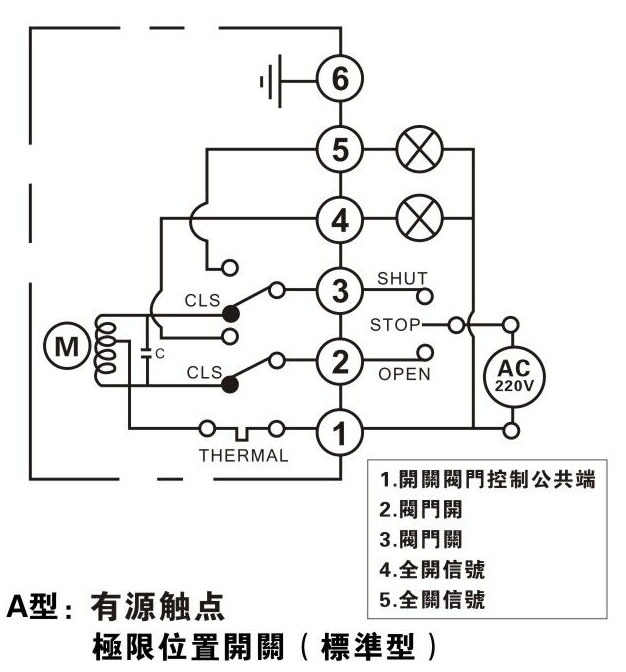

A型：有源触点
极限位置开关（标准型）
功能：通道开关电路实现开启、关闭操作、并输出一组有源位置型号（全开、全关）

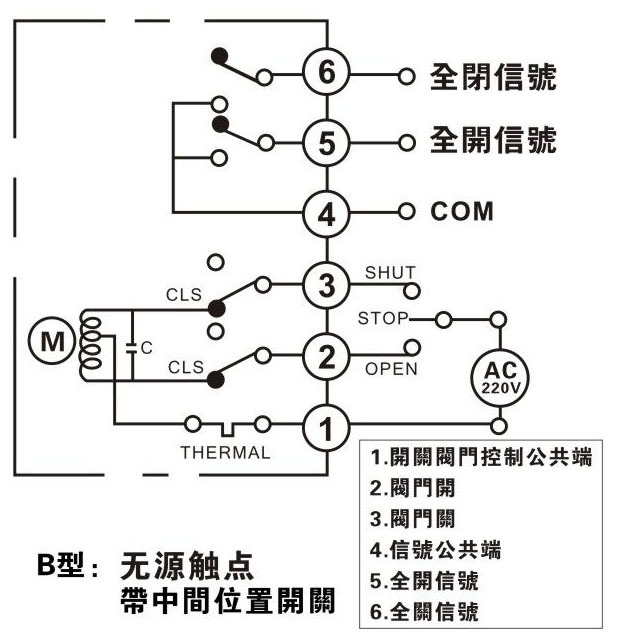

B型：无源触点
带中间位置开关
功能： 通过开关电路实现开启、关闭操作，并输出一组指示阀门全开、全关位置的无源开关信号（全开、全关）

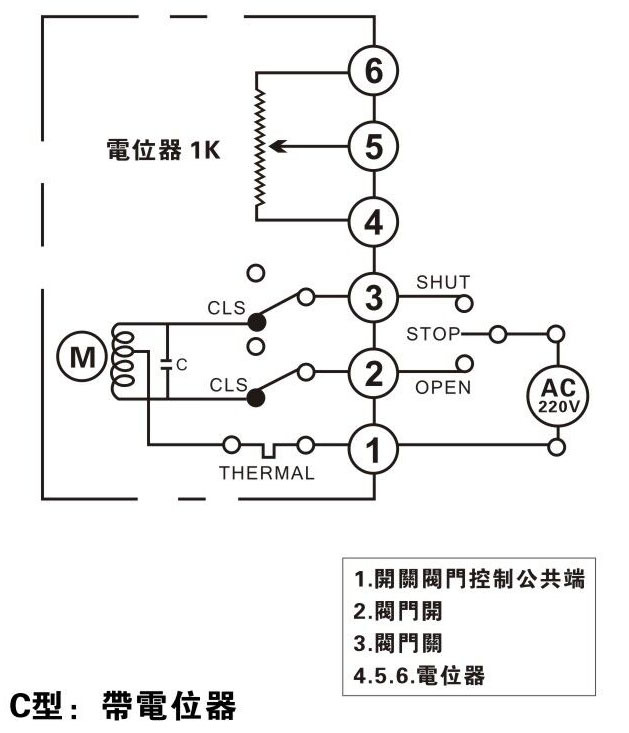

C型：带电位器
功能：通过开关电路控制阀门开启角度并输出与开度位置相对应的电阻信号。
结构：带500Ω或1000欧姆的电位器

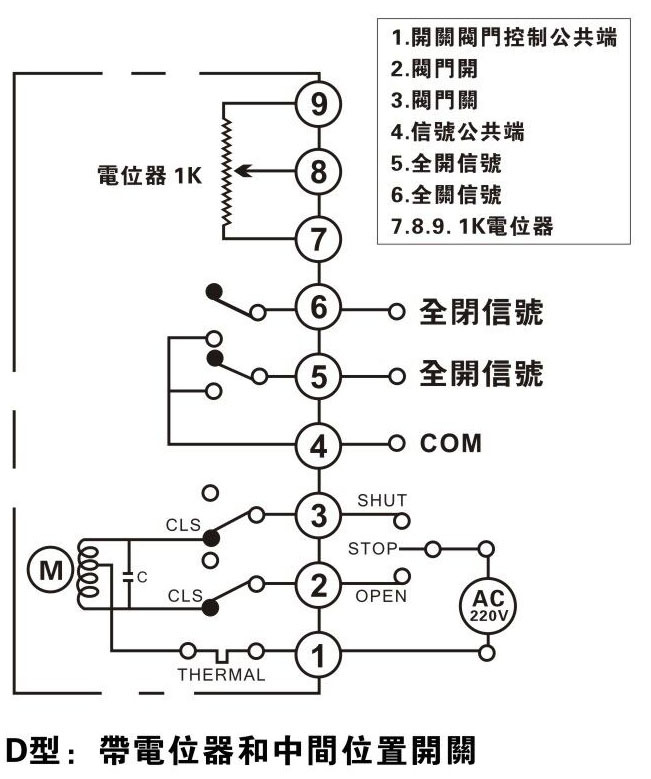

D型：带电位器和中间位置开关
功能：通过开关电路控制阀门开启角度、输出与开度位置对应的电阻信号，同事输出一组无源位置信号。
结构：带电位器和中间位置开关。

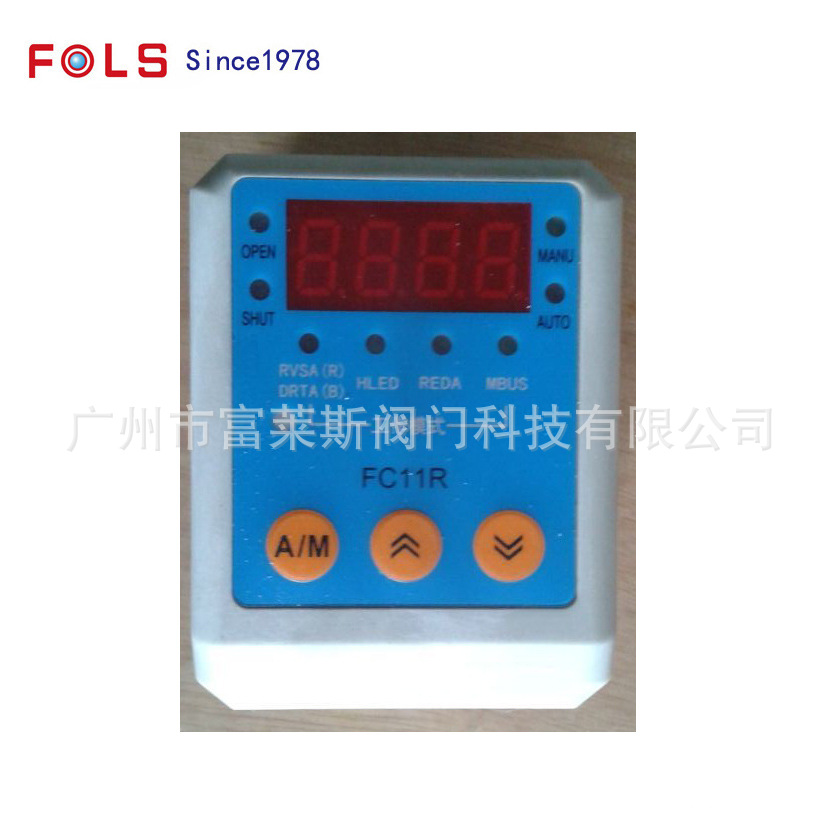

E型：带控制模块（调节型）
功能：调节作用，输入4-20mADC/1-5VDC或0-10VDC信号
输出4-20mADC/1-5VDC或0-10VDC信号。
结构：带控制模块和1KΩ电位器

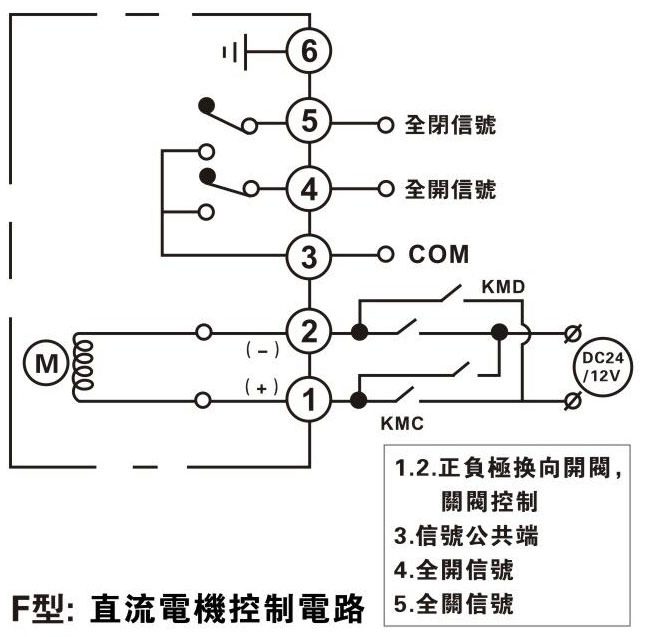

F型
直流电机控制电路器
功能：通过外部电路对直流电源正负极换向、实现开启、关闭操作、并输出一组无源触点（全开、全关）信号

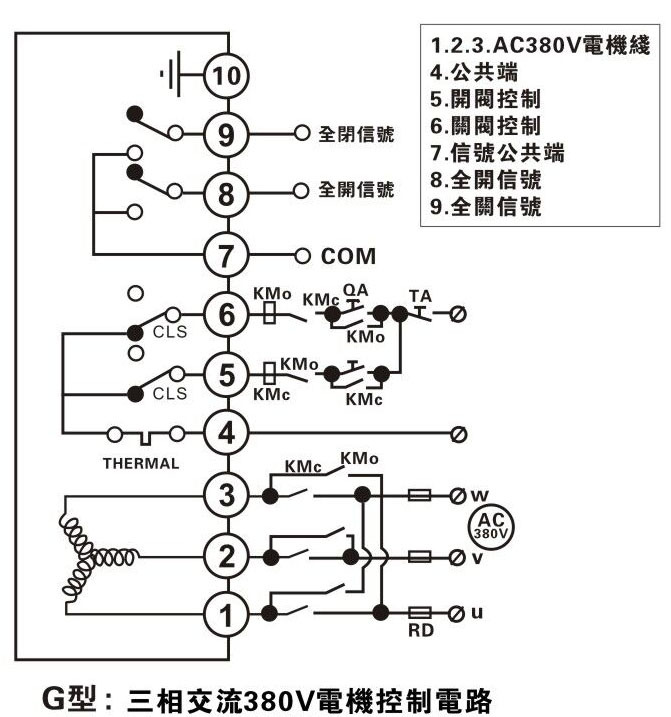

G型:三相交流380V电机控制电路
功能：通过外部倒相电路，是电机正反转实现开启、关闭操作、并输出一组无源触点（全开、全关）信号
结构：带中间位置开关
注意：三相交流电动执行器在调试时，应注意开关方方向是否正确，如果发现方向相反时、把动力线的其中2条对换即可。
H型：三相交流380V带电位器、中间位置开关
功能：通过外部倒相电路、使电机正反转实现开启、关闭操作并输出一组无源触点（全开、全关）信号。
结构：带中间位置开关,电位器
注意：三相交流电动执行器在调试时，应注意开关方方向是否正确，如果发现方向相反时、把动力线的其中2条对换即可。
特别警示：不能将两台或数台电动装置的动力线并联，换言之，不能用通一控制器的接点去控制数台电动装置，否者会造成失控，电机过热及产品损坏等，会大大影响电动装置的使用寿命。
FOSD-10E（智能调节型）参数
机型
性能
FOSD-10
输出扭矩
100N.M
动作时间
15S/30S/60S
回转角度
0--90°
工作电流
0.48A
气动电流
0.48A
电机功率
25W/F
整机重量
5KG
电源电压
AC110V /AC24V/AC220V/AC380V/DC24V/DC12V
输入信号
4-20mADC 0-5VDC 0-10VDC RS485(可选加）
输出信号
4-20mADC 0-5VDC 0-10VDC RS485（可选加）
基本误差
不超过±0.5%
回差
小于0.3%
死区
0.1%-1.6 可调节
阻尼特性
0次
整机重复性误差
0%
公司概述
香港富莱斯自动化集团（广州）有限公司是一家专业从事电动、气动执行机构及自动化控制系统的研究、开发、生产和销售服务一体的的专业化公司。
主导产品电动执行器采用先进技术，结合实际情况进行精心设计和制造的新产品，该产品将驱动装置和传动机构设计为一体，具有体积小、重量轻、外形美观、性能卓越等特点。可广泛应用于造纸、医药、食品、化工、石油、电力、消防、空调、给排水、及工业自动化领域。

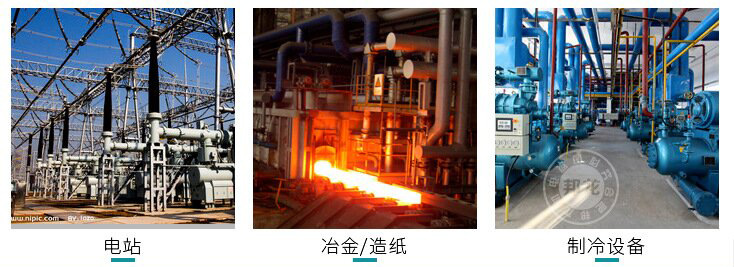

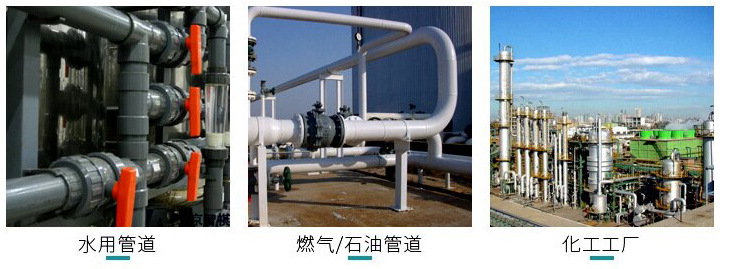

产品应用行业
