手动螺旋插板阀又称为手动螺旋闸阀、手动插板阀、手动螺旋插板门等。手动螺旋插板阀大多用于卸料器配套使用分为方口圆口两种。手动螺旋插板阀口型要根据卸料器形状做出选择。手动插板阀工艺性好,耐磨,泄漏量小,具有操作简便、动作灵活、省力等特点,可以在高温、高粉尘、强磁的环境下正常工作。

      手动螺旋插板阀的安装使用

 1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

3.刀型闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封

4.各连接部位螺栓,要求均匀拧紧；

5.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活。

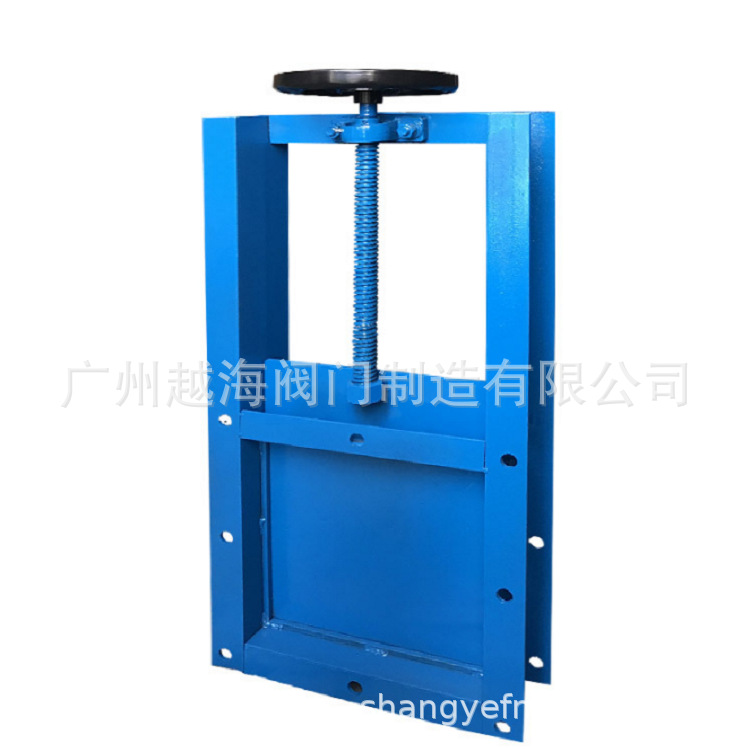

     手动螺旋插板阀主要由框架、闸板、丝杆、螺母等零件构成。该阀结构简单、操作灵活、重量轻、无卡阻、切断快、特别适用于各类无粘度的固体、粉料及小于φ10mm 的颗粒料，晶粒料的输送及流量调节，手动单向螺旋闸门安装不受角度限制。操作方便，能随时调整开度。流体阻力小；启、闭所需力矩较小；全开时，密封面受工作介质的冲蚀比截止阀小；形体结构比较简单，制造工艺性较好。

   工作原理:手动单向螺旋闸阀当顺时针转动手轮使阀杆带差阀杆螺母，闸板慢慢地上升到全开，反之为开。

插板阀种类：

插板阀又称手动刀型闸阀，按驱动形式可分为手动、气动、电动三种形式，按口径法兰可分为A型、B型两种，A型为方口法兰、B型为圆口法兰，材质一般为Q235碳钢，也可根据不同的使用环境及工况条件订做不锈钢材质插板阀。

常用电动插板阀共分为两种：

      电动插板阀也叫电动螺旋闸阀、电动插板门通常于卸料器配套使用，电动螺旋闸阀的直径与卸料器进料口配套，有方形和圆形两种。此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，适合粉体颗粒介质的管道中使用。

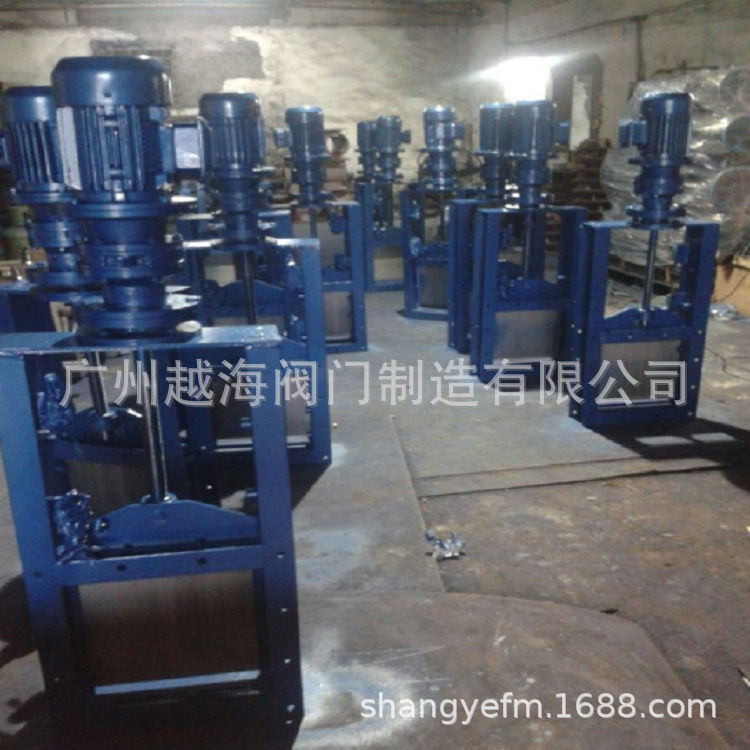

      电动插板阀主要是由电机减速机带动丝杆起到打开阀板的作用.电机减速机的大小根据不同尺寸大小的阀体来决定选配。

电动插板阀也叫电动螺旋闸阀、电动插板门通常于卸料器配套使用，电动螺旋闸阀的直径与卸料器进料口配套，有方形和圆形两种。此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，适合粉体颗粒介质的管道中使用。插板阀密封结构可以分软密封、硬密封结构。

       电动插板阀工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。插板阀在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。
