主要部件：

传动机构 ：日本THK滚珠丝杆

马    达 : 日本松下伺服马达

荷 重 元 : 美国传力高精密传感器

移动平台 ：精密X-Y平台

接近开关 ：台湾FOTEK NPN型

按    钮 ：日本和泉 IDEC

夹    具 ：自动求心装置  单PIN保持力夹具

最小分解能 ：1g

最大测定高度 150mm

最小位移行程：0.01mm

测定速度范围 0～200mm/min

X ． Y 轴移动范围 0~75mm

传动机构 ：滚珠丝杆

外观尺寸 ：420*280*960mm

重量 ：75kg （机台）

电源： AC 110V 或 220V

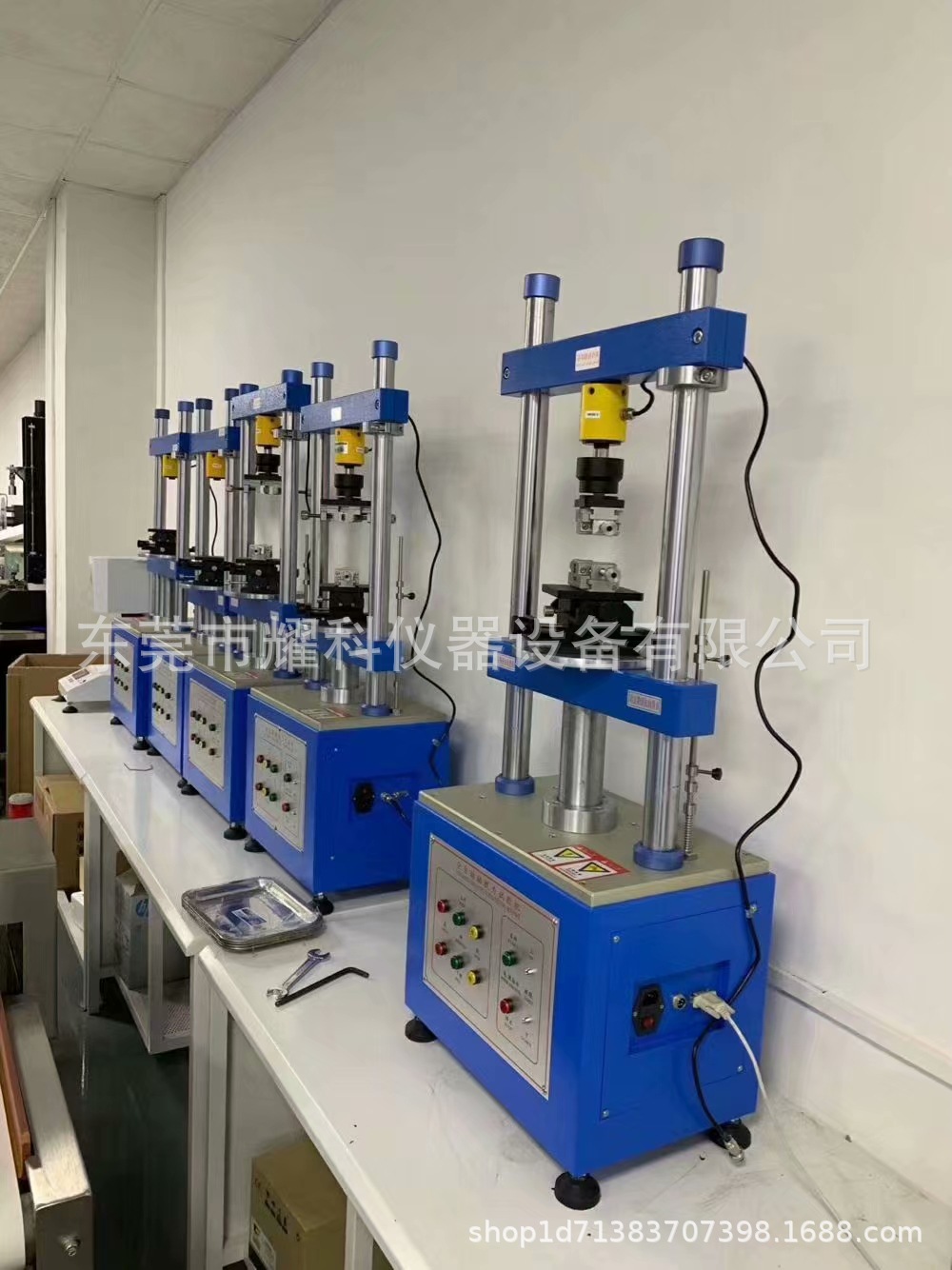

  本机器适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到

完全准确之插拔力试验，利用WINDOWS，视窗中文画面设定，操作简单方便，且所有资料皆

可储存（试验条件，位移曲线图，寿命曲线图，检查报表----等等）

1、测试条件皆可由电脑书面设定，并可储存。由下拉式选单勾选设定、或直接输入数据。

   （含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检

     出、测定速度、测定总次数、暂停时间、每次等候位置、空压次数）。

2、可储存及列印图形（荷重-行程曲线图、荷重衰减寿命曲线图、检验报表）。　

3、荷重元超负载之保护功能，可确保荷重元不致损坏。

4、同时显示荷重-行程曲线图及寿命曲线图。

5、自动荷重零点检出，并可设定原点检出荷重值。

6、荷重单位显示N、lb、gf、kgf可自由切换。

7、可同时搭配数个荷重元：2kgf、5kgf、20kgf、50kgf、200kgf、500kgf（任选一个）

8、机台采高钢性结构设计搭配伺服马达，长时间使用下能确保精度，适合一般引张、压缩测

      试、及插拔力寿命测试。

9、超规格值停止。（于寿命测试时，测试数据超出设定之上下限规格值机器自动停止）。

10、测定项目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入点电值

  （选配）、荷重或行程之电阻值（选配）

1、解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边问题

2、搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制「荷重-行程-阻抗曲线图」

3、本机器适用于各种连接器之插入力及拔出力测试，提供各种连接器专用夹治具及搭配专利

     设计之自动求心装置，将可得到完全准确之插拔力试验

4、WINDOWS中文窗口版软件画面设定

5、且所有数据皆可储存(试验条件、插拔行程曲线图、寿命曲线图、检查报表…等)

测试项目：

1、连接器单孔插拔试验

2、连接器整排插拔试验

3、连接器插拔寿命试验

4、连接器单 PIN 与塑胶保持力试验

5、连接器 NORMAL FORCE 测试

6、一般压缩，拉伸破坏试验

7、可同时与接触阻抗部件连线

机器特点：

可打印及储存图形（插拔位移曲线图、寿命曲线图、检查报表）

测试资料储存于硬盘（每一笔资料皆可储存，不限次数）

测试条件皆由电脑画面设定，方便且快速（含插拔行程、速度、暂停时间……等等）

设备配置：

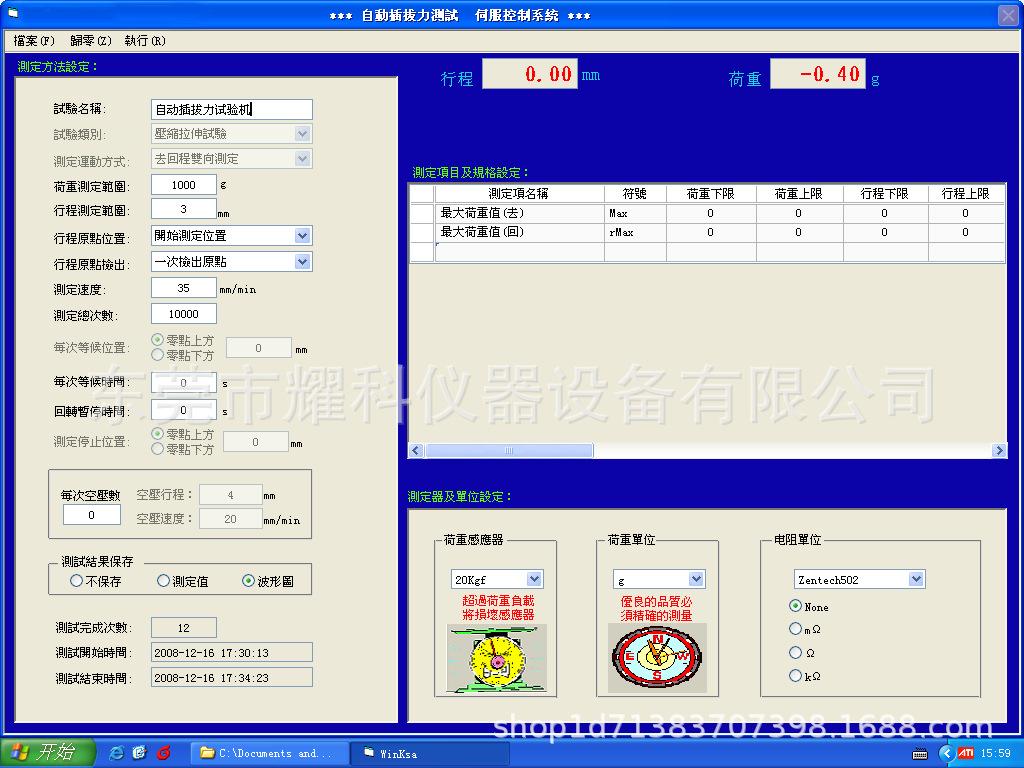

测试页面：

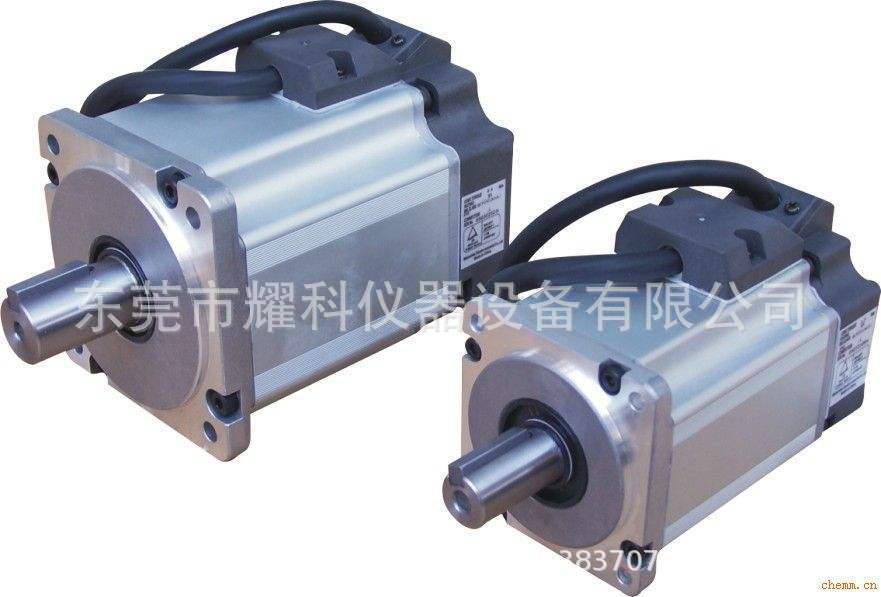

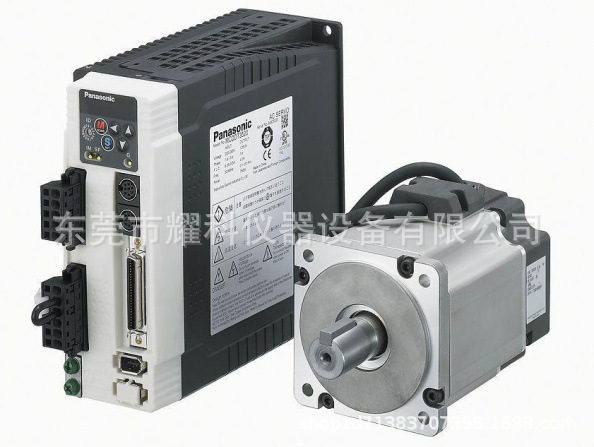

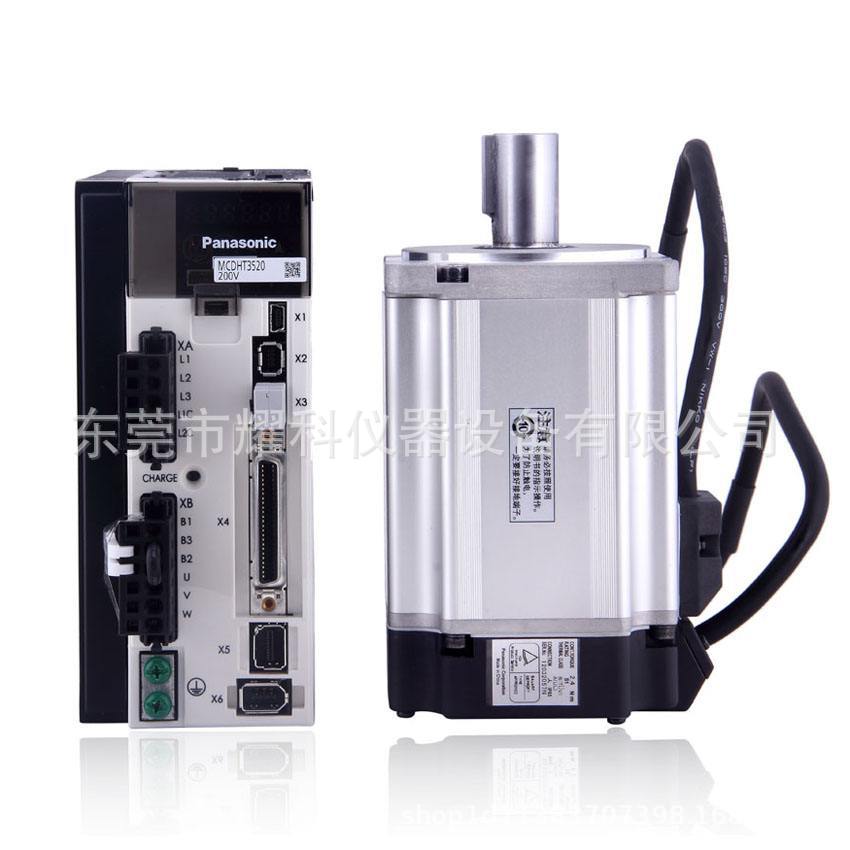

日本松下品牌伺服电机确保定位精准

松下交流伺服电机的输出功率一般为0.1-100 W，电源频率分50Hz、400Hz等多种。它的应用很

广泛，如用在各种自动控制、自动记录等系统中.高速高响应速度响应频率高达1kHz；高性能

的机械适应性 可接收高达2Mpps的脉冲指令 内置瞬时速度观测器，可快速、高分辨率地检测

出电机转速

■超低振动

1) 自适应滤波器，可根据机械共振频率不同而自动调整陷波滤波频率

2) 两个手动陷波滤波器，抑制机械共振

3) 两通道振动抑制滤波器，抑制机械远端振动 地球环境关注对应ROHS指令,采用无铅化焊锡.

■小型化设计

1) 通过对驱动器进行热分析实现小型化，与过去相比，体积75%，重量80%

2) 使用薄模具钢板的新冲片工艺，大幅度降低铁损，电机长度缩短(过去的70%) 减少驱动器型号

优点:

良好的速度控制特性，在整个速度区内可实现平滑控制，几乎无振荡;高效率，90%以上，不

发热;高速控制;高精确位置控制;

额定运行区域内，实现恒力矩;低噪音;

没有电刷的磨损，免维护;

不产生磨损颗粒、没有火花，适用于无尘间、易暴环境

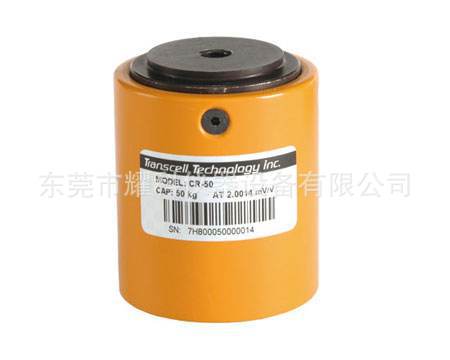

美国传力品牌力量传感器确保力值精准

材质：铝合金
额定载荷：5kg,20kg,50kg
应用领域：力值测定

功能特点：
－柱式传感器
－优质铝合金
－安装简便、快速，稳定可靠
－适用于各种材料试验机等

 主机控制柜，说明书 ，工具 一组。
