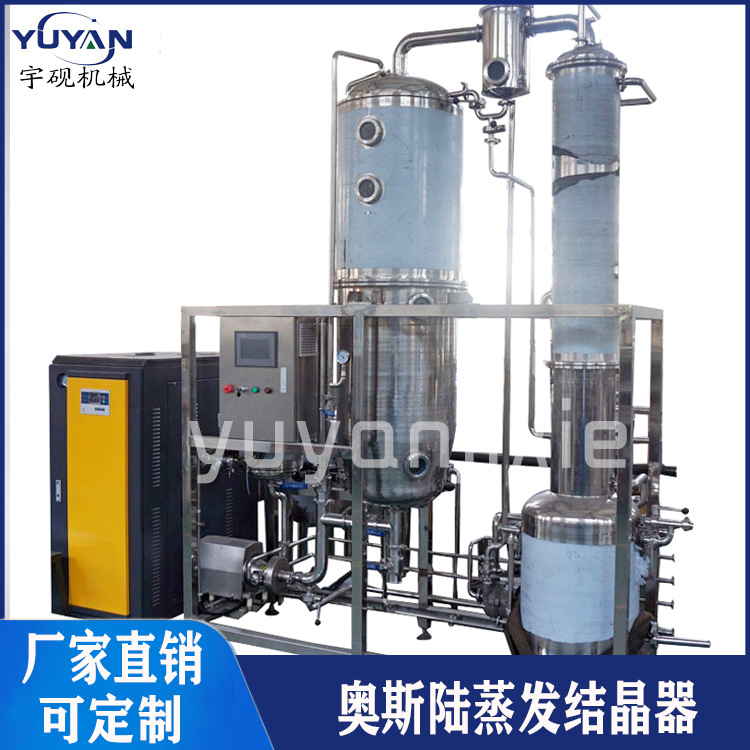

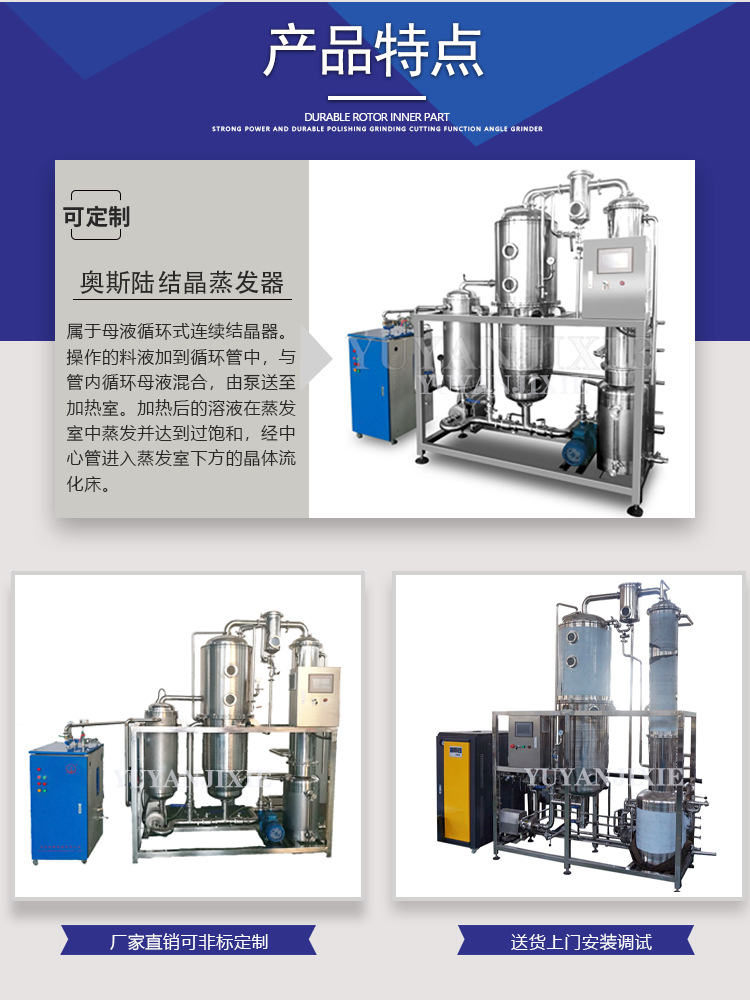

属于母液循环式连续结晶器。操作的料液加到循环管中，与管内循环母液混合，由泵送至加热室。加热后的溶液在蒸发室中蒸发并达到过饱和，经中心管进入蒸发室下方的晶体流化床。在晶体流化床内，溶液中过饱和的溶质沉积在悬浮颗粒表面,使晶体长大。晶体流化床对颗粒进行水力分级,大颗粒在下，而小颗粒在上，从流化床底部卸出粒度较为均匀的结晶产品。流化床中的细小颗粒随母液流入循环管，重新加热时溶去其中的微小晶体。由于物料在循环管内不发生相变（汽化），因此物料在管内浓度不发生变化，不会产生结晶和积垢，因此可充分的抗积垢、抗结晶，适用于容易产生积垢和结晶的液体浓缩，因物料在管内满管流动，不易堵塞，适用于含悬浮物和高粘度、高浓度的流体的蒸发。
在物料循环过程中，多采用清母液循环，晶体不参加循环因此不易被破碎，结晶自结晶器中部取出不受沉降限制，晶体生长环境好，所以晶体粒径大，可达6-20目，即3mm大。结晶器内不需要搅拌。

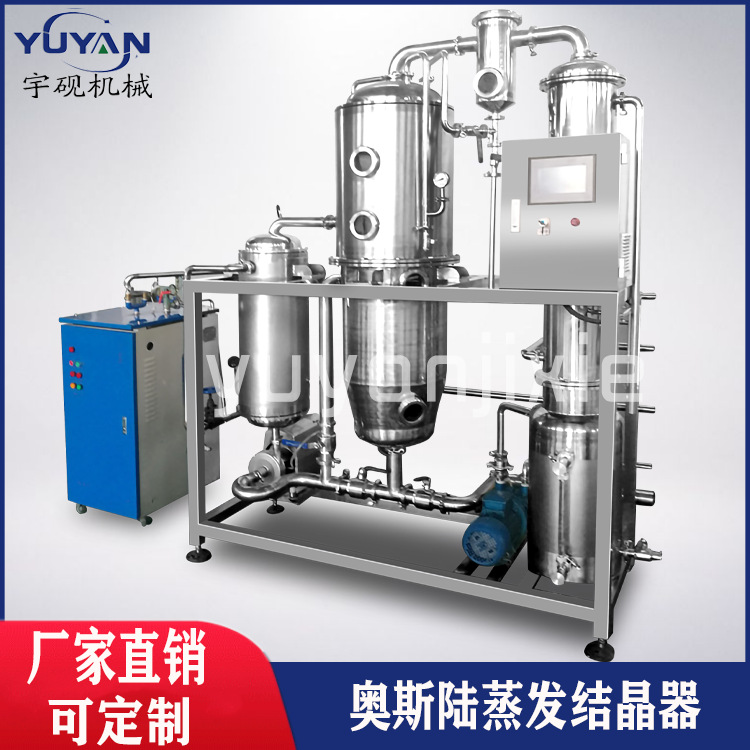

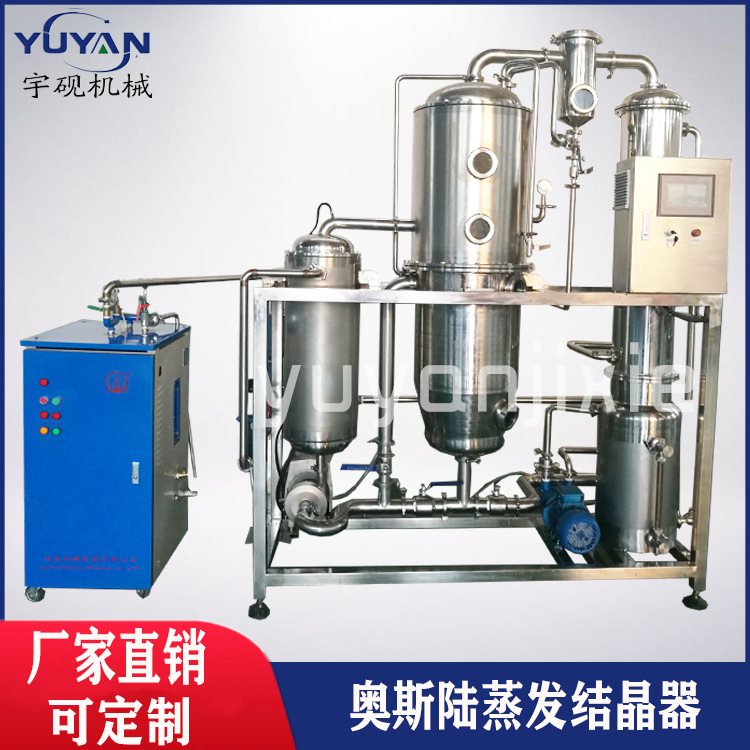

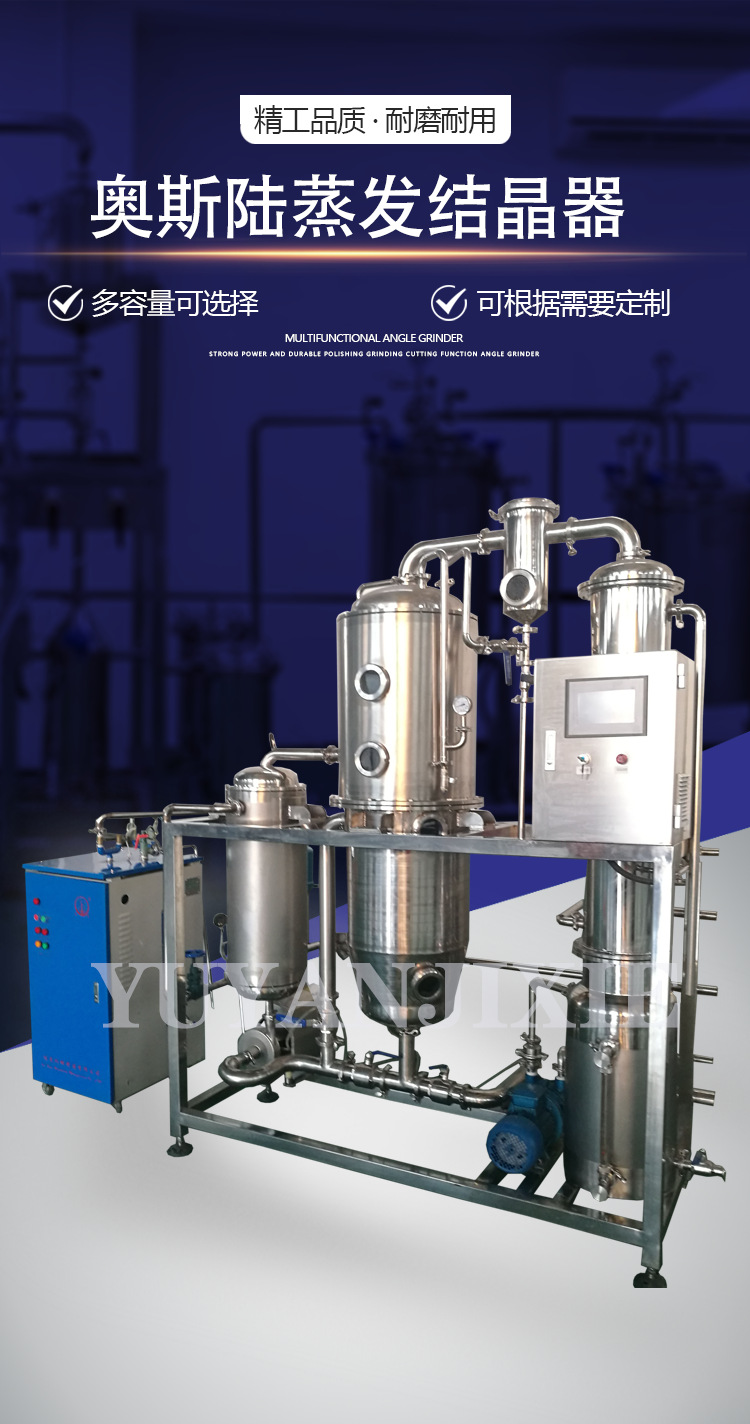

奥斯陆蒸发结晶器的结构型式及设计特点
①育晶器上部扩大的断面可以使盐晶沉降下来，不参与循环，减少了二次成核的机会；
②育晶器底部为圆弧形，这就改善了料液在育晶器内的流动状态，不致于形成死区；
③在设计时还考虑了每次刷罐时保留育晶器内料液的刷罐方式,既只刷加热室，这样可避免育晶罐内大粒盐的损失，而且刷罐后恢复生产出合格盐的时间也可以缩短。
④循环泵电机采用可调电机，通过调节电机转速来调节循环泵流量， 从而调节循环清液中盐晶粒径和排出系统的结晶数量；
⑤料液从蒸发室下部进料，上部中心管出料，减少了短路温差损失,同时料液在蒸发室内上升的过程中还有一个微粒溶解过程，料液由不饱和变成饱和，可以减少细晶的数量，从而保证盐的粒度；
⑥设计时育晶器上锥部设置了母液排放管，它既可以排母液控制罐内Na2 SO4 含量，也可以将一些微细的盐晶排出系统， 以保持罐内晶核相对稳定,有利盐粒增大；
可选型号：10L、20L、30L、50L、100L、150L、200L、300L、500L、1000L、2000L
型号Model
OSLO-20
OSLO-30
OSLO-50
OSLO-100
OSLO-200
OSLO-300
OSLO-500
蒸发室容积Evaporation chamber volume
10L
20L
30L
50L
100L
150L
200L
结晶室容积Crystal chamber volume
15L
25L
50L
100L
200L
200L
300L
材质The material
不锈钢304\316\钛钢双相钢304\316\Titanium steel\Duplexsteel
蒸发量Evaporation
20L/H
30L/H
50L/H
100L/H
200L/H
300L/H
500L/H
冷凝系统The cooling system
列管冷凝器Tube condenser列管冷凝器+盘管冷却器Tube condenser+coilcooler
换热面积m²Heat exchange area square meters
1.2
1.5
3
5
8
10
15
农缩方式Concentrated way
强制外循环浓缩Forced external circulation concentration
令凝面积m²Condensing Area
1.5
2.2
3.5
7
14
18
26
蒸发温度Evaporation temperature
55°~80°
收集罐容量Collecting tank capacity
10L
15L
30L
50L
100L
150L
200L

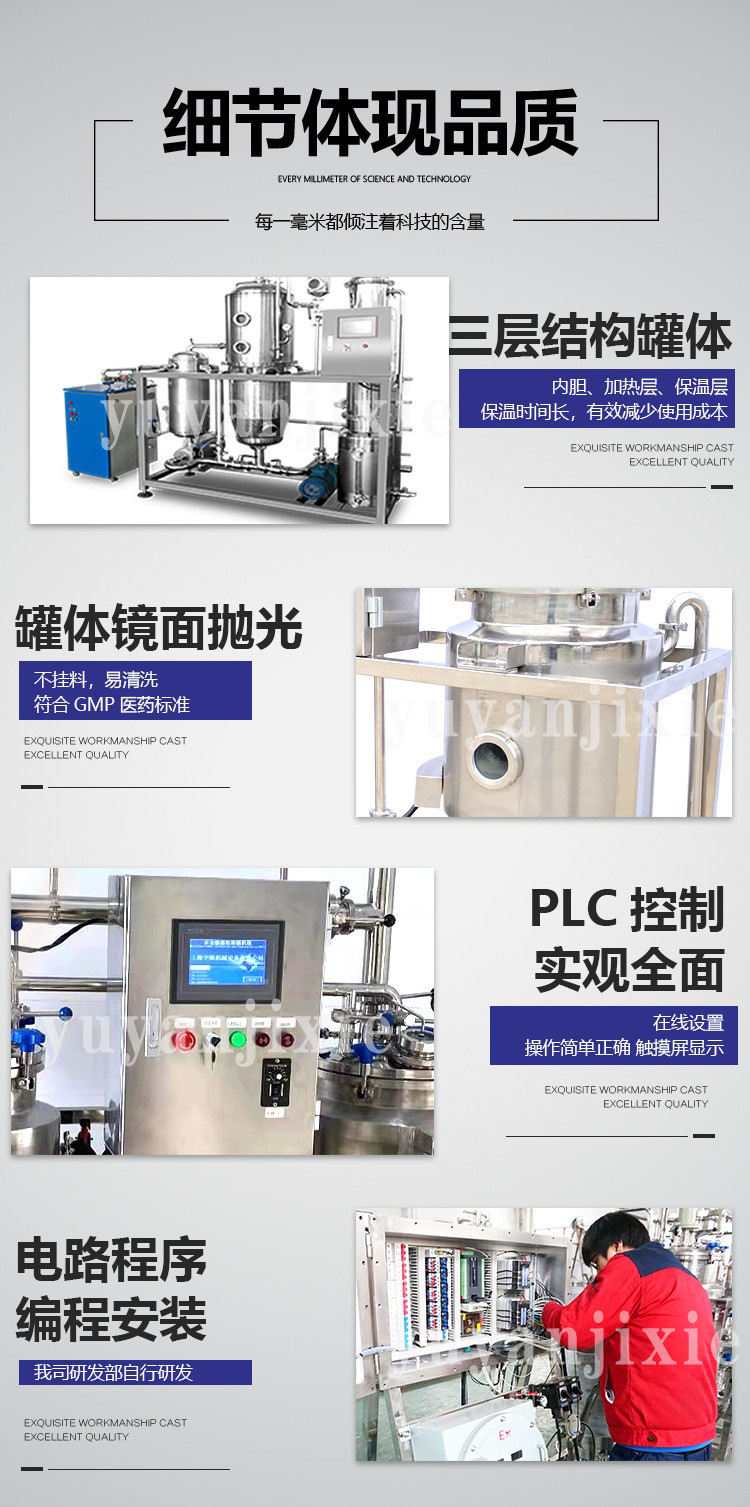

控制系统Control system
德国西门子PLC全进口控制核心元件Gerany Siemens PLCimported controlcore components
直空泵Vacuum pump
1.1kw 选配Optional
蒸汽耗量The steam consumption of
15kg\H
25kg\H
35kg\H
60kg\H
150kg\H
220kg\H
300kg\H
电压Voltage
220V\380V 380V
电加热功率Electric heating power
9kw
12kw
24kw
48kw
120kw
216kw
240kw
加热方式Heating mode
电加热\蒸汽Electric heating/steam
循环泵功率Circulating pump power
0.37kw
0.55kw
1.1kw
2.2kw
3kw
真空度Vacuum
-0.03~-0.09
设备Equipment 尺寸Size
长Long M
1.3
1.4
1.6
1.9
2.3
2.8
3.2
宽Wide M
0.5
0.6
0.7
0.8
1.2
1.5
高HighM
17
19
2.1
2.4
2.8
3.6
4.5
"/>상품정보 제공고시
주문 번호. Y-OSL 처리 사용자 정의 예 항목 번호. Y-OSL 브랜드 상하이 유 얀 모델 Y-OSL 증발 지역 2 전원 30 전체 차원 2*1*2.5 무게 200 사용 하수 처리, 염화나트륨, 중크롬산 나트륨, 리튬산, 옥살산 등의 생산 작동 압력 감압 구조 형태 수직 외관 파이프 유형 이동 조건 외부 순환 사양 보증금 국경 간 내보내기 소스가 배타적인지 여부 아니오 -
