主 要 技 术 参 数
1、大直轨或弯轨力 500KN
2、系统大压力 73Mpa
3、油缸大行程 84mm±2mm
4、钩轨臂支点距离 1000mm
5、外形尺寸 1300×510×438（mm）
6、整机质量 （含液压油） 138kg

1、主要结构

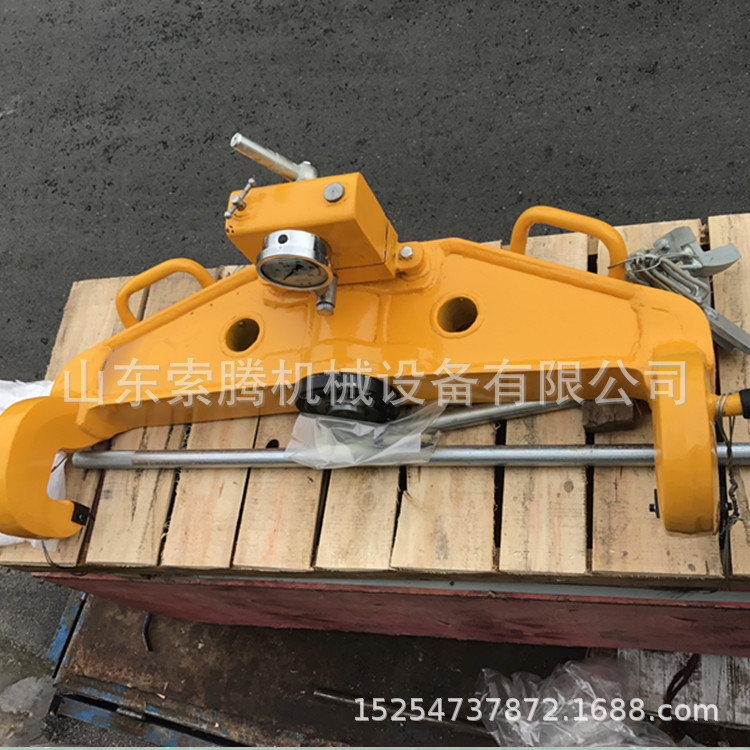

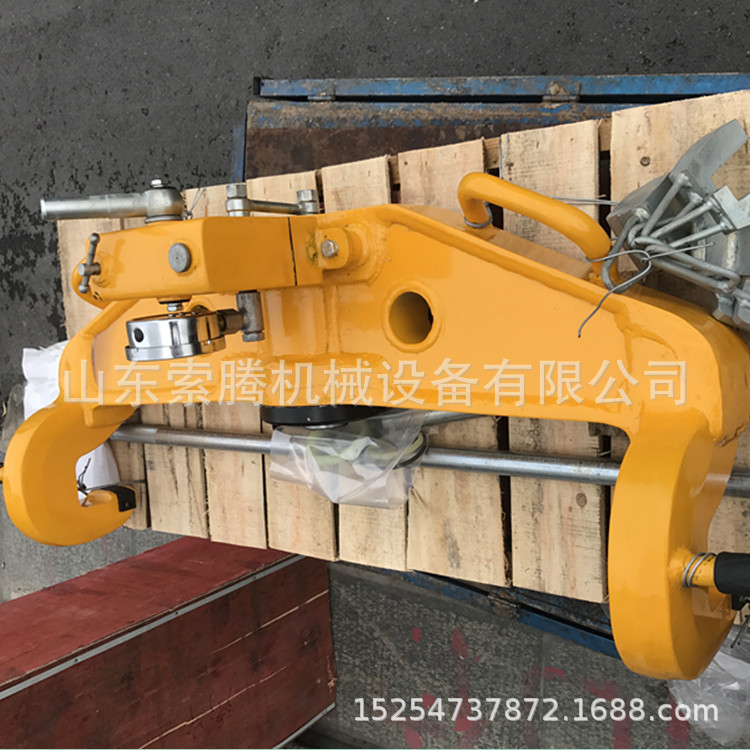

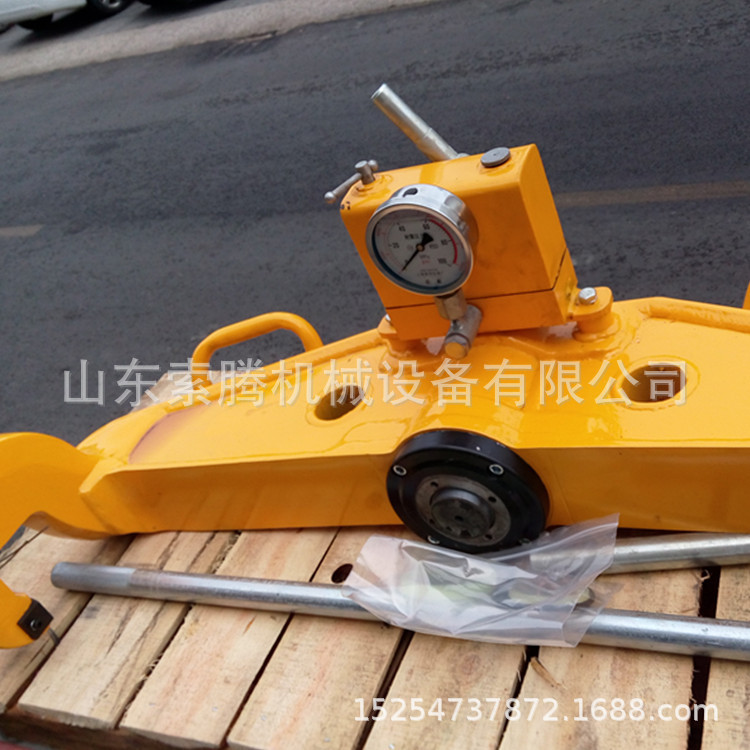

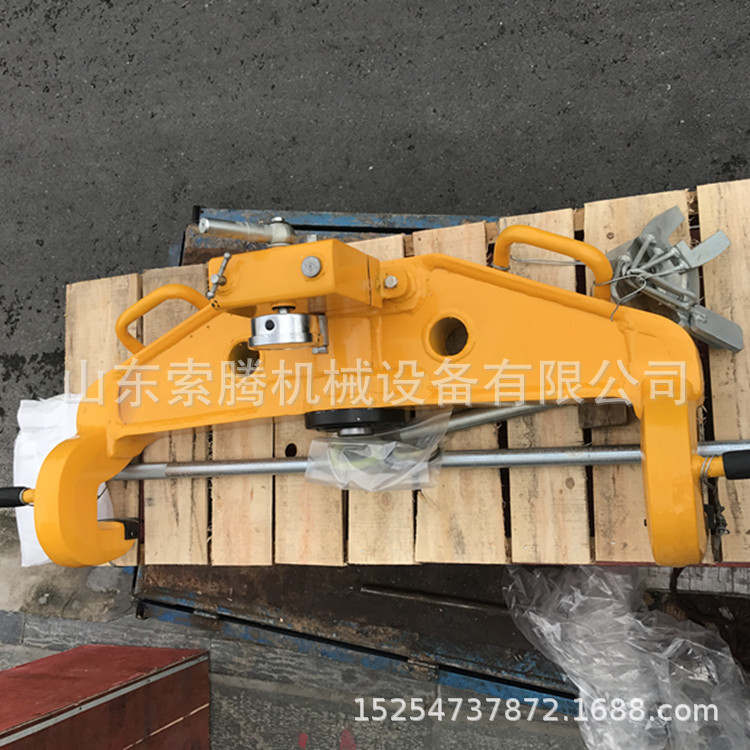

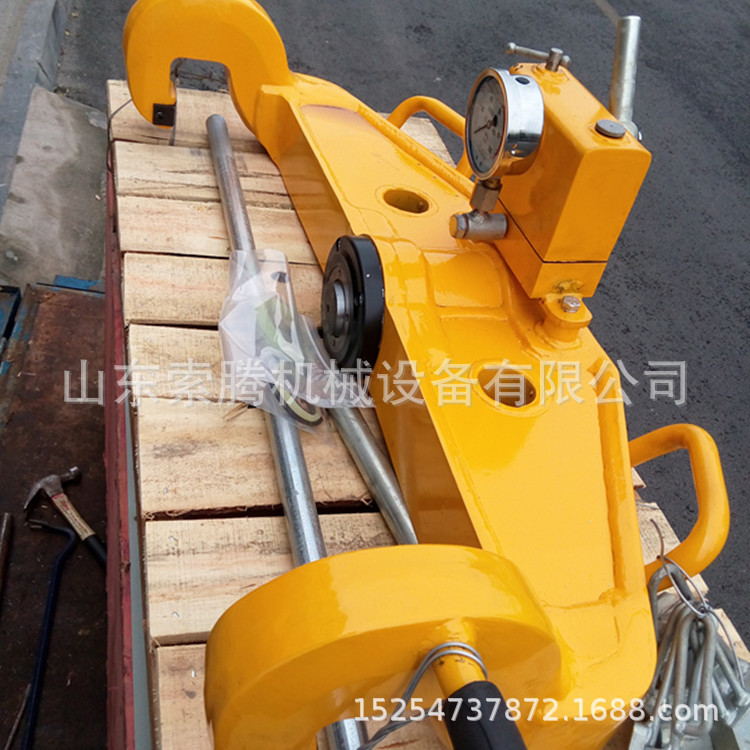

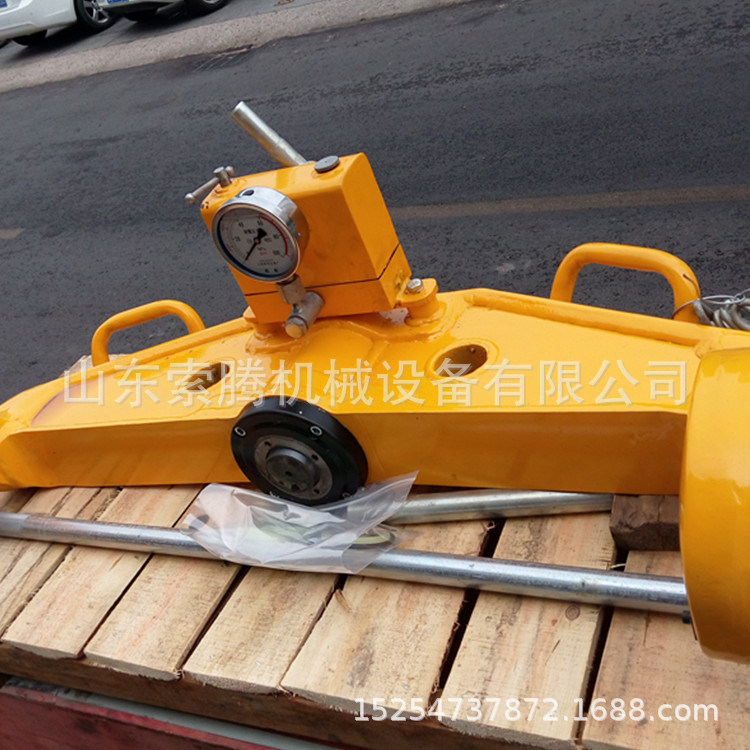

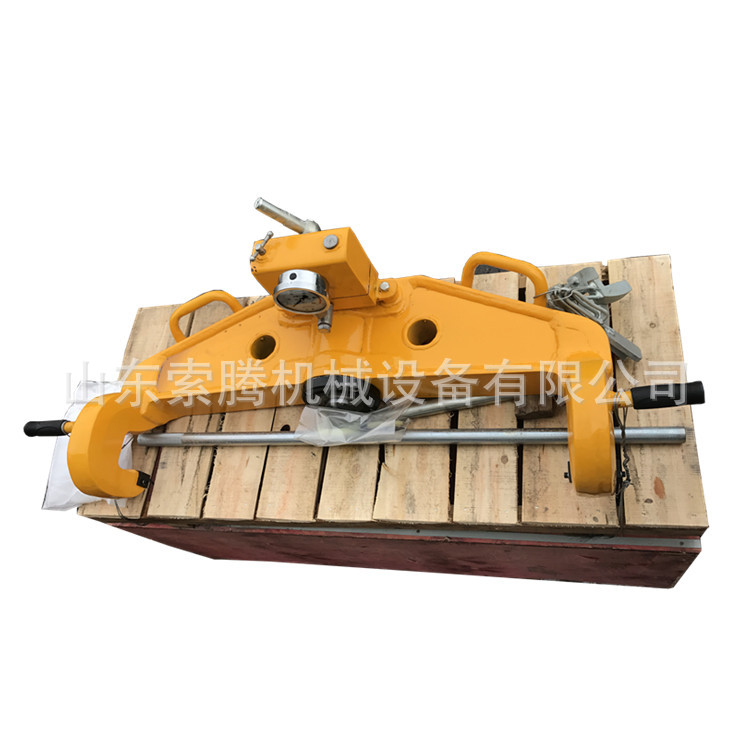

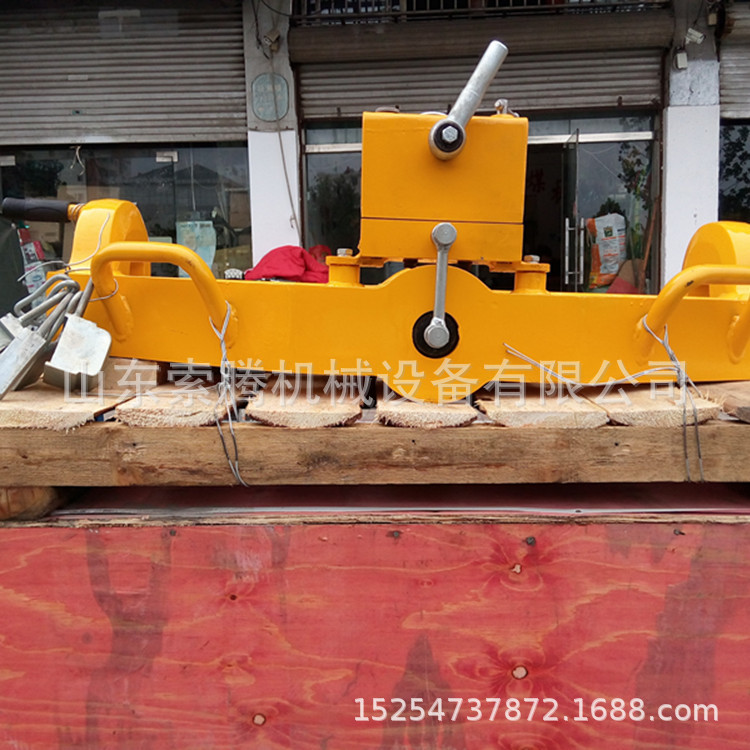

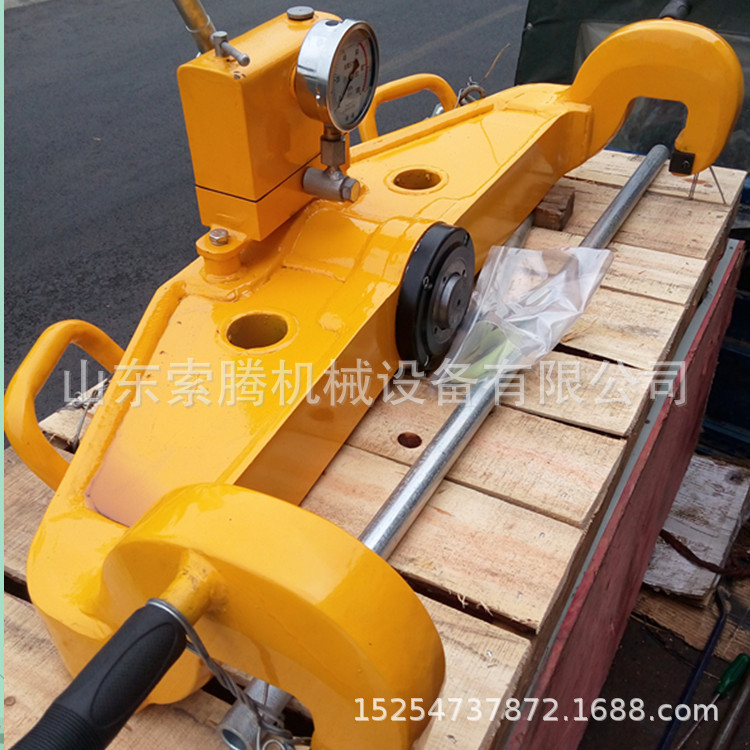

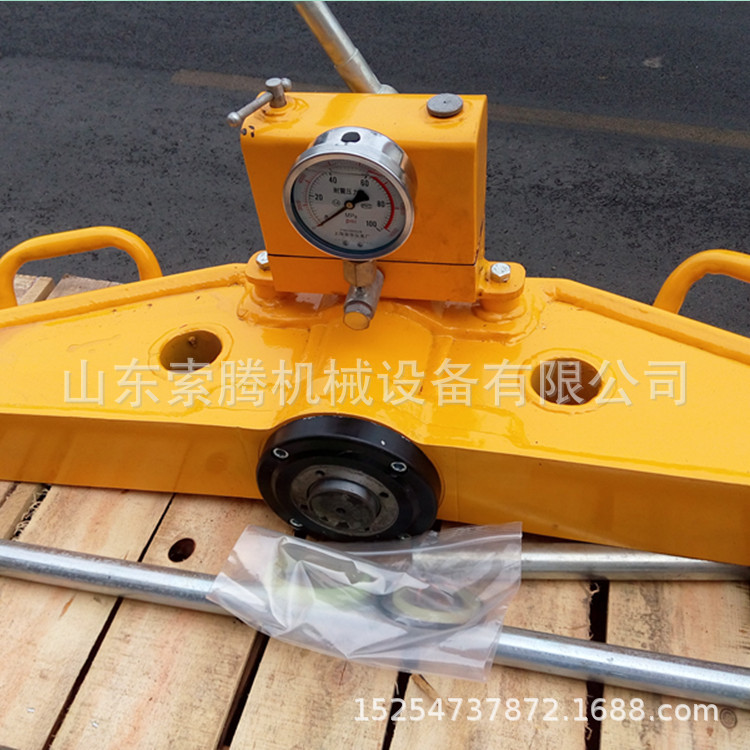

YJT-500型液压尖轨调直器主要由机架、手动泵站、液压缸、顶轨块、钩轨臂、钩轨垫铁及连

接油管等部分组成
2、工作原理
YJT-500型液压尖轨调直器作业时，将该机水平放置于尖轨或普通钢轨上，液压缸活塞杆的顶

块对准尖轨或普通钢轨变形位置的轨腰中心处，钩轨臂钩紧另侧轨腰中心。搬动手压泵搬杆，

活塞杆伸出，顶块顶紧轨腰，同时，两侧钩轨垫铁也钩紧轨腰，往复搬动手压泵搬杆，向液压

油缸供油,系统压力增高，活塞杆及顶块推力加大，在两侧钩轨臂的支承下，尖轨或普通钢轨产

生变形，直至产生塑性变形，将尖轨或普通钢轨调直或弯曲。

1、操作人员在作业前应认真阅读本使用说明书，熟悉本机各部名称、结构、作用及技术性能、

使用方法、安全操作规程等。
2、作业前检查油箱内液压油是否充足，不足时应按规定油的牌号（46号机油或32号机油）补

足。
3、进行空载试验，检查各部件动作是否灵活，密封件是否渗漏现象，检查确认后将机具恢复

原始状态。
4、作业时，将该机水平放置于尖轨或普通钢轨上，液压缸活塞杆的顶块对准尖轨或普通钢轨

变形位置的轨腰中心处，钩轨臂钩紧另侧轨腰中心。旋紧回油阀螺杆，搬动手压泵搬杆向液压

油缸供油。在液压油的作用下，活塞杆伸出，顶块顶紧轨腰，同时，两侧钩轨垫铁也钩紧轨腰

，往复搬动手压泵搬杆，系统压力增高，活塞杆及顶块推力加大，在两侧钩轨臂的支承下，尖

轨或普通轨产生变形，直至产生塑性变形，将尖轨或普通钢轨调直或弯曲。弯曲或调直普通钢

轨时需换钩臂垫铁。
5． 调直或弯曲完成后，打开回油阀，在复位弹簧的作用下，油缸活塞杆带动顶块返回原始位

置，作业完毕即可将调直器撤下线路。

1、液压尖轨调直器出厂前进行包装。
2、技术文件
（1）使用说明书一份（2）合格证一份（3）装箱单一份
3、随机工具：内六角搬手，5mm、6mm、8mm各1个。
4、随机备件：密封件一套
