分类

振动筛分设备按重量用途可分为：矿用振动筛，轻型精细振动筛，实验振筛机

矿用振动筛可分为：高效重型筛，自定中心振动筛，椭圆振动筛，脱水筛，圆振筛，

 香蕉筛，直线振动筛等

轻型精细振动筛可分为：旋振筛，直线筛，直排筛，超声波振动筛，过滤筛等可参考振动筛系列

实验振动筛：拍击筛，顶击式振筛机，标准检验筛，电动振筛机等请参考实验设备

按照振动筛的物料运行轨迹可以分为：

按直线运动轨迹分：直线振动筛（物料在筛面上向前做直线运动）

按圆型运动轨迹分：圆振动筛（物料在筛面上做圆形运动）结构和优点

按往复式运动轨迹分：精细筛分机（物料在筛面上向前做往复式运动）

振动筛主要分为直线振动筛、圆振动筛、高频振动筛。振动筛按振动器的型式可分为单轴振动筛和双轴振动筛。单轴振动筛是利用单不平衡重激振使筛箱振动，筛面倾斜，筛箱的运动轨迹一般为圆形或椭圆形。双轴振动筛是利用同步异向回转的双不平衡重激振，筛面水平或缓倾斜，筛箱的运动轨迹为直线。振动筛有惯性振动筛、偏心振动筛、自定中心振动筛和电磁振动筛等类型。

直线振动筛

振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物，分别从各自的出口排出。直线振动筛（直线筛）具有稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点，是一种高效新型的筛分设备，广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。

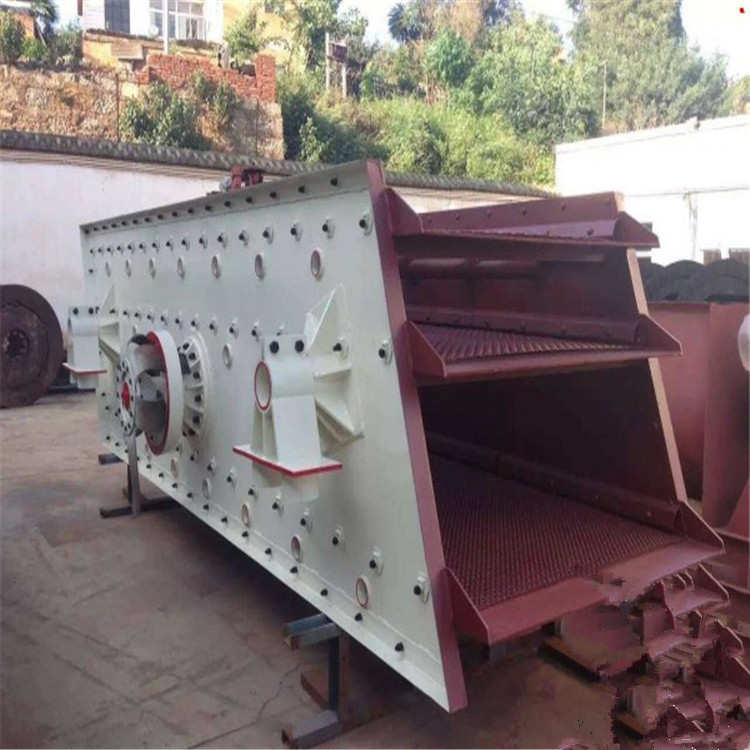

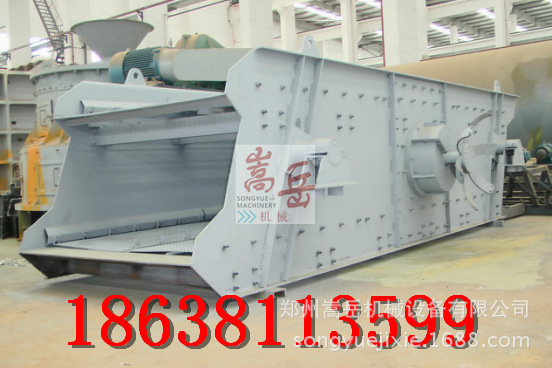

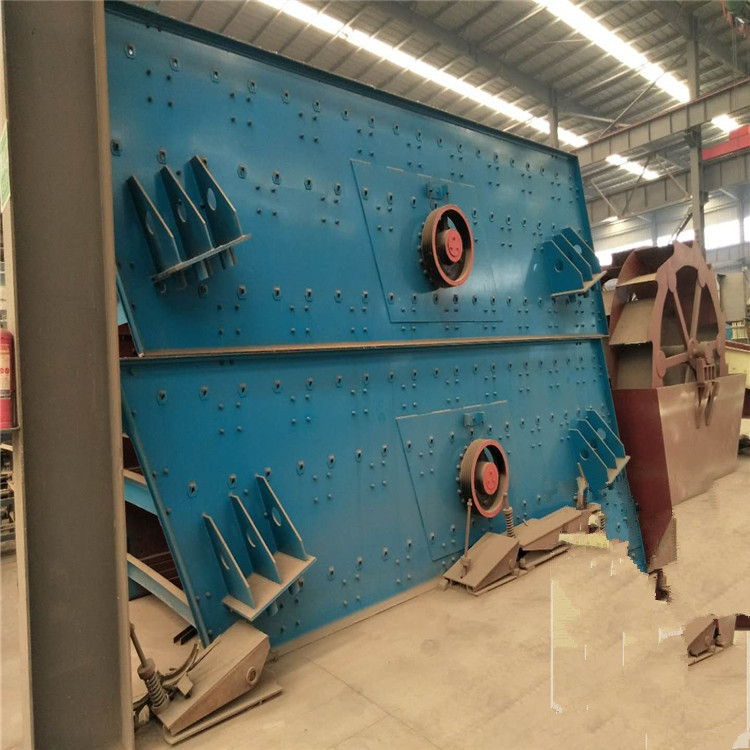

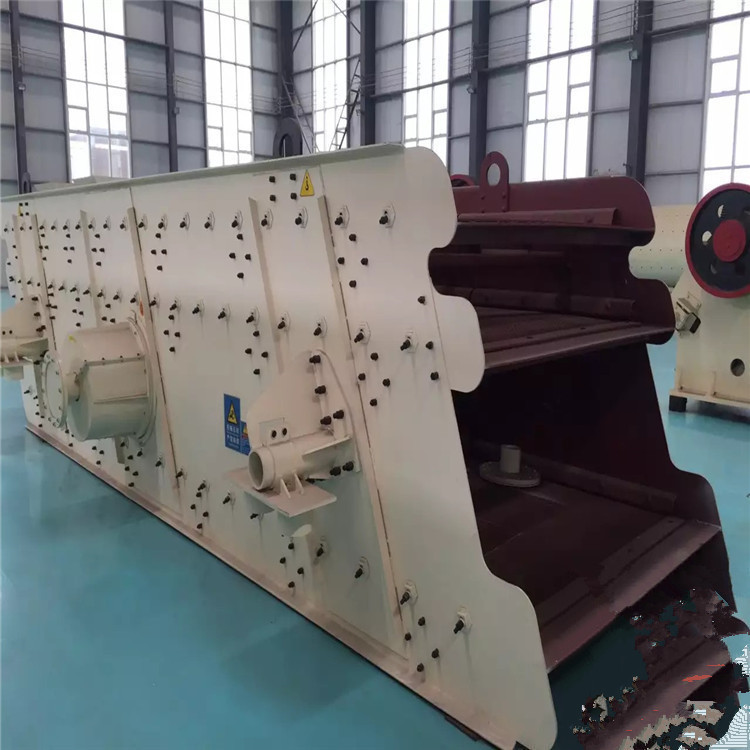

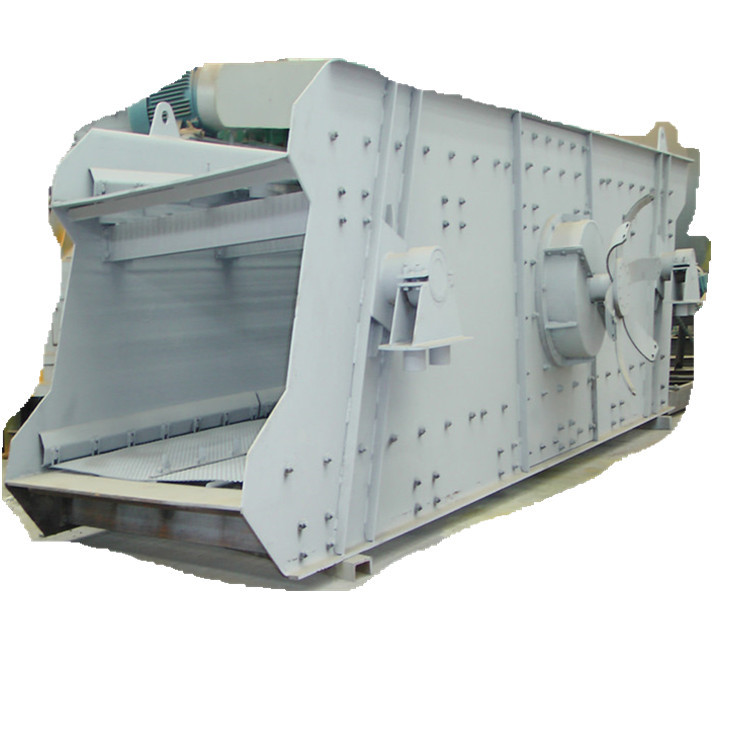

圆振动筛

圆振动筛(圆振筛)做圆形运动，是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，圆振筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。根据物料产品和用户要求，可采用高锰钢编织筛网、冲孔筛板和橡胶筛板，筛板有单层和双层两种，各类筛板均能满足筛分效果的不同要求。该系列圆振动筛为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。

椭圆筛

椭圆筛即做椭圆运动轨迹的振动筛，具有高效、筛分精度高，适合范围广等优点。和同规格普通筛机相

比，有更大的处理量和更高的筛分效率。适用于冶金行业的溶剂、冷烧结矿筛分，矿山行业矿石分级，煤炭行业的分级及脱水、脱介等作业。是现有大型振动筛及国外引进产品的理想替代产品。 TES三轴椭圆振动筛广泛用于采石场、砂石料的筛分作业，也可供选煤、选矿、建材、建筑、电力化工行业作产品的分级之用。
　　筛分原理：动力从电机经三角皮带传递至激振器主动轴、齿轮振动器（速比为1），实现三根轴同速旋转，产生激振力，激振器与筛箱高强度螺栓联接，产生椭圆运动。物料在筛面上随筛机高速椭圆运动，迅速分层、透筛、向前，最终完成物料的分级。
　　TES系列三轴椭圆筛的明显优势
　　三轴驱动能使筛机产生理想的椭圆运动，它兼有圆振动筛和直线振动筛的优点，且椭圆轨迹、振幅可调，可根据实际物料状况选择振动轨迹， 对难筛分的物料更具优势；
　　三轴驱动强迫同步激振，能使筛机获得稳定的工作状态，对要求处理量大的筛分尤其有利；
　　三轴驱动改善了筛框受力状态，减轻了单个轴承负荷，侧板受力均匀, 减少了应力集中点, 改善了筛框的受力条件,提高了筛机的可靠性和寿命，为筛机的大型化奠定了理论基础。
　　由于其水平安装，有效的降低了机组高度，能很好的满足大、中型移动式筛分机组的需要。


　　轴承稀油润滑，有效降低了轴承温度，提高了寿命；
　　同样的筛分面积，椭圆振动筛产量可提高1.3－2倍。

稀油振动筛

稀油振动筛处理能力大，筛分效率高；振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大，轴承

负荷小、温度低，噪音小等特点（轴承温升小于35°）；振动器整体拆装，维护、更换方便，大大缩短了检修周期（更换振动器只需1～2小时）；筛机侧板采用整板冷作、无焊接、强度高使用寿命长。 横梁与侧板间联接采用抗扭剪高强螺栓联接，无焊接、横梁易更换；筛机采用橡胶弹簧减振，与金属弹簧比，具有噪音小，寿命长，过共振动区平稳、 筛机各支点动负荷小等优点；电机与激振器联接采用挠性联轴器，具有使用寿命长，对电机冲击小等优点。

此筛机系列广泛用于煤炭、冶金、水电、矿山、建材、化工、电力、交通、港口等行业的分级作业。

检查存放

设备在出厂前需精工征集装配及无负载试车，经检查各项指标合格后方能出厂，因此，设备在发运到使用现场后，用户应按装箱清单及成套设备发货单检查整台机器的零部件是否齐全，技术文件有否纰漏。

设备到达现场后，不可直接搁置在地面上，应平稳放置在平整的枕木上，并要求离地面距离不小于250mm。如果存放在露天，应加防油布遮盖，以防风雨侵蚀。 高频振动筛

高频振动筛简称高频筛，高频振动筛(高频筛)由激振器、矿浆分配器、筛框、机架、悬挂弹簧和筛网等部件组成。

高频振动筛(高频筛)效率高、振幅小、筛分频率高。高频振动筛与普通筛分设备的原理不同，由于高频振动筛(高频筛)采用了高频率，一方面破坏了矿浆表面的张力和细粒物料在筛面上的高速振荡，加速了大密度有用矿物和析离作用，增加了小于分离粒度物料与筛孔接触的概率。
