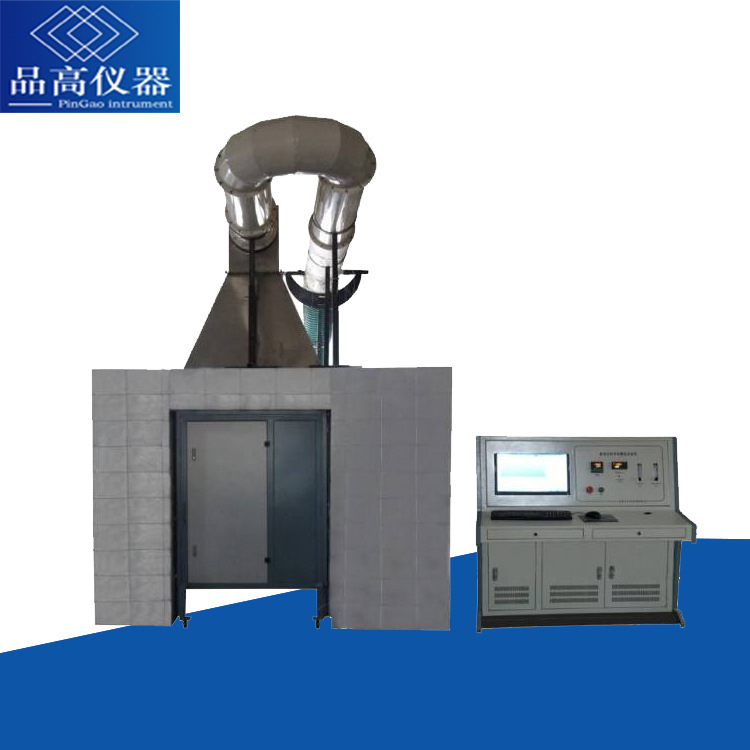

PG8027 建筑材料或制品的单体燃烧试验装置

一、用    途：

  符合GB/T 20284标准要求《建筑材料或制品的单体燃烧试验》以及EN13823《单体燃烧试验方法（SBI）标准规定测试方法，用于建筑材料或制品（不包括铺地材料以及2000/147/EC号《EC决议》中指出的制品）在单体燃烧试验（SBI）中的对火反应性能检测。

二、工作条件：

 1. 工作环境温度：0℃-50 ℃；

 2. 工作环境湿度<80%；

 3. 电源：380V±5%，50Hz±2%；

三、技术要求

 1. 温度测量：0-400℃; 精度±0.5℃。

 2. 管道压差：0-100Pa; 精度±0.5Pa。

 3. O2分析仪：HUMMINGBIRD，测量范围：0-25%

    重复性：＜±0.01%

    零点漂移：≤±0.2%/月

    量程漂移：≤0.5%/月

    线性偏差：＜±0.1%

    响应时间：T90≤2.5秒

    RS485通讯接口

 4. CO2分析仪：HUMMINGBIRD，CO2测量范围0-10%

     重复性：＜±0.02%

    零点漂移：≤0.2%/月

    量程漂移：≤0.2%/月

    线性偏差：≤±0.1%

   响应时间：T90<0.1s

   RS485通讯接口

 5. 采样泵及烟尘过滤器（初效过滤器+高效过滤器）。

 6.  风速仪：0~10m/s ，精度：0.15m/s。

 7. 燃气流量采用进口质量流量控制器控制，品牌为Bronkhorst.

 8. 点火电压：220V，双电极，保证试验时的安全性。

 9. 排烟流量：排烟风机采用变频控制，可实现排烟流量在0.5m3/s～0.65m3/s自动调节。

 10. 控制系统：采用Detection控制程序及ZWH4500  采集控制卡，可实现自动数据采集和处       理、数据保存和输出测定结果。

 11. 燃烧室内加设ksd300型火焰探测器，能够检测燃气是否被引燃，确保试验安全进行。

 12. 燃烧室由模块构成，采用1.2mm厚不锈钢钢板烤漆，燃烧室可以搬迁。

 13. 设备采用手动及自动两种方式控制。

 14.设备配备“梯级校准、庚烷校准、风速分布因子标定、光系统标定”模块及装置，用户可自行校准。

 15. 主点火器采用升起式，可在试验时保护主点火器及便于试验后用户清理小车。

 16. 进口隔膜泵，流量率：33L/min,真空度：700mmHG,压力：2.5bar.

 17. 进口烟尘过滤器滤头为固体PTFE组成，内部为0.5umPTFE过滤材料。

 18. 进口CO2过滤器内附CO2过滤材料，滤头为固体PTFE组成，高防腐。

 19. 进口水分过滤器滤头为固体PTFE组成，底部液体可通过蠕动泵排。

 20. 进口泰康压缩机式冷凝器，冷却容量320KJ/h,露点稳定度0.1度，露点静态变化0.1K,保护等级IP20。

 21. 三支进口OMEGAK热电偶，均为直径为0.5mm且符合GB/T16839.1要求的铠装绝缘K型热电偶。其触点均应位于距轴线半径为（87±5）mm的圆弧上，其夹角为120°。

 22. 双向探头，与量程至少为（0-100）Pa，且精度为±2Pa的进口压力传感器相连。压力传感器90%输出的响应时间最多为1s。

 23. 进口探测器及进口硅光二级管探头，光电探测室具备0.1%的线性稳定度，10位测量范围。

 24. 配置烟尘处理装置。

 25. 仪器控制系统：采用计算机控制和数据处理

计算机测控系统主要由测控软件、硬件及计算机、打印机等组成。

 25.1 测量控制软件：可在Windows多种操作系统下工作，试验数据采用数据库管理方式，完成实验的数据采集和处理、数据保存和输出测定结果并自动保存所有试验数据；可随时查看各个温度传感器的实时温度

 25.2 提供多种报表打印接口，用户可根据需要编辑任何格式的报表，并打印输出；

 25.3 软件包还包含其他工具软件，如调试工具箱、批量处理程序等；

 25.4 计算机及打印机配置要求

    英特尔3.1 GHz 四核处理器—品牌机。内存：≥4G

操作系统：Microsoft® Windows®及Office授权。
