一、   概述：

本品适用于检测带式输送机在运行中出现的胶带与主滚筒之间的打滑，防止打滑所造成的恶性事故，该产品还适用于多条胶带机联锁或停机。

二、技术参数：

1、检测带速范围：0-9.99米/秒。

2、工作电压：AC 220V 50HZ。

3、接点容量：AC 220V 5A。

4、整机消耗功率：10W

5、输出方式：有两路检测回路,每路有一组转换接点输出。

6、传感器与控制箱距离不大于100米。

三、主要结构与特点：

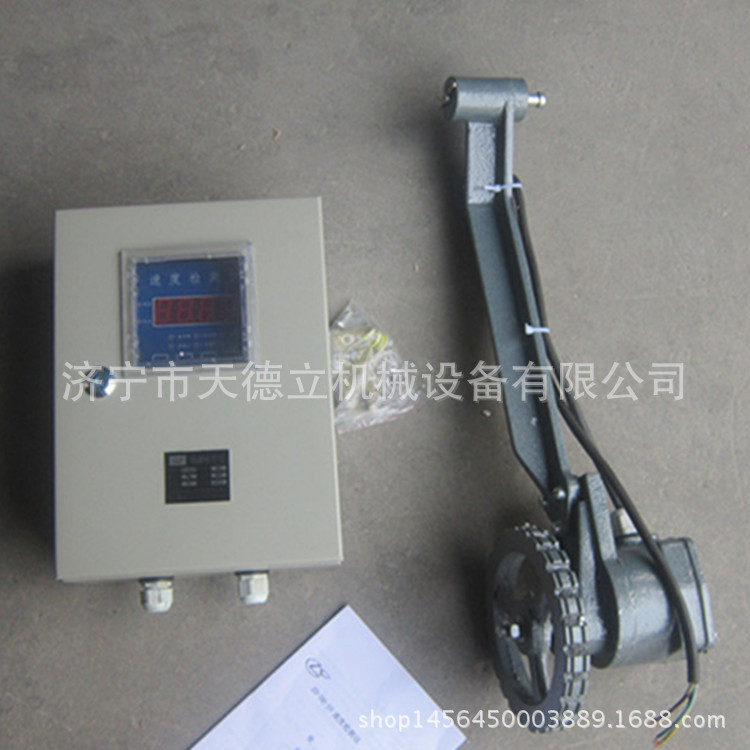

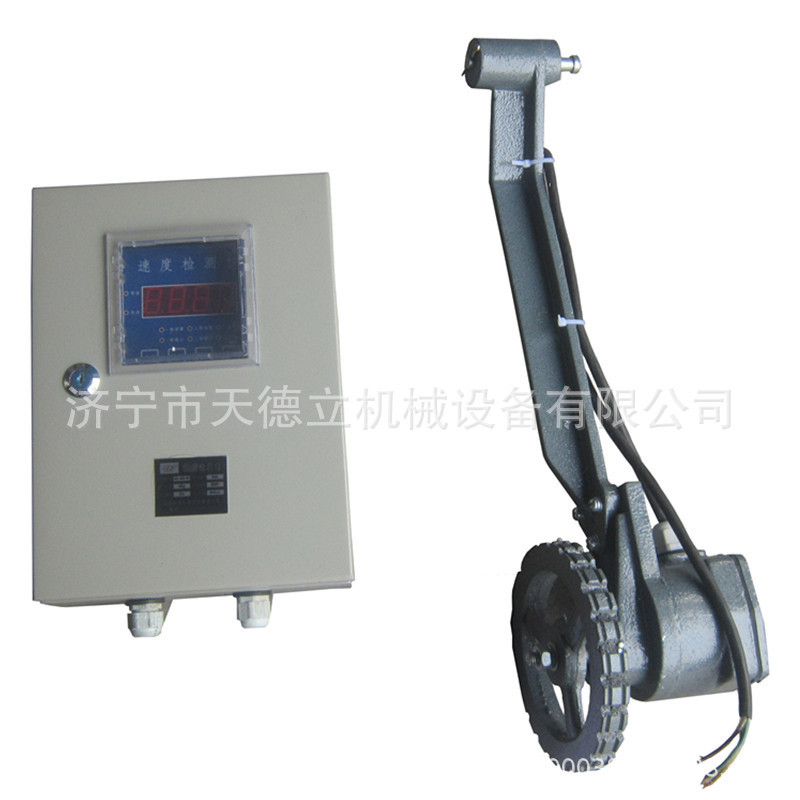

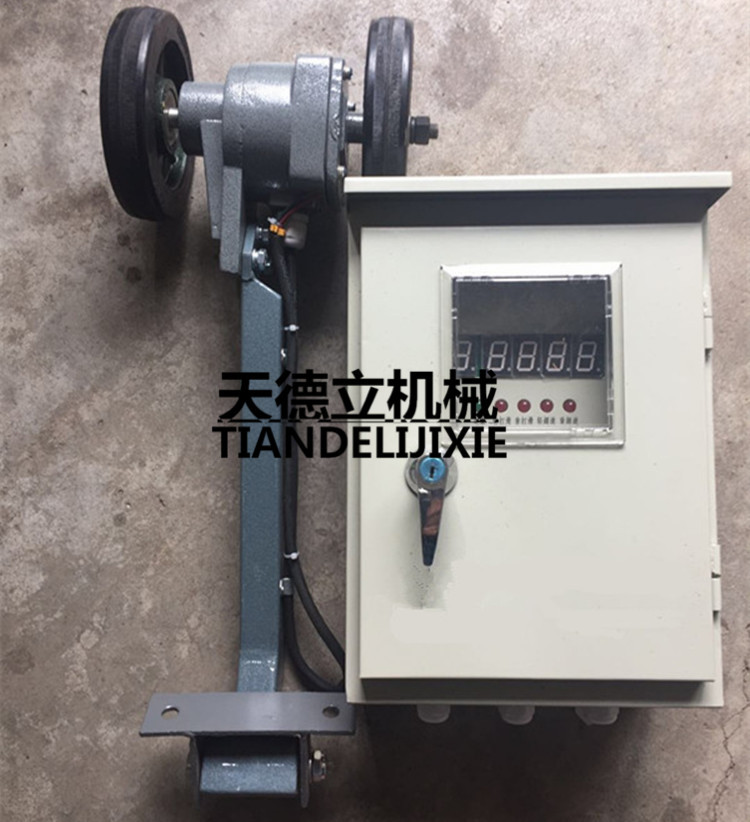

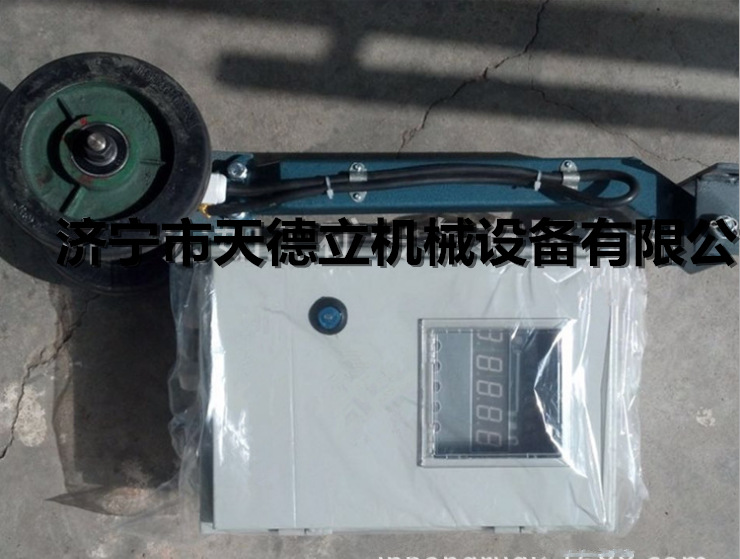

1、本产品由传感头和控制箱组成，控制箱内由电路板、面板、显示器、微触开关及接线端子组成。

2、具有一台控制箱可检测两条胶带的速度。（注：需另外购买一个传感头才能实现此功能）

3、如用一路检测回路可将端子8和11短接，来实现两路输出。

四、安装：

本产品的控制箱应安装在胶带机机架上或距监测头较近的墙壁上（不能大于100米）。传感头安装在胶带机下皮带上面且皮带运行比较平稳处。传感头安装有两种方式：一种是将传感头焊装在胶带机托辊支架横梁下面。另一种用户自选一角钢（40×40以上）做横梁，在角钢中间出打两孔φ16孔间距见胶带机托辊之间距，将此角钢固定在托辊支架螺栓上即可。

五、  工作原理：

本产品在工作过程中，通过两路光电传感器检测带速信号，然后输入控制箱内，经微电脑（CPU）计算得出实际的带速送显示器，同时与预制带速进行比较，当带速低于设定值，如果是启动过程，控制器只显示带速，不作任何处理，若不是启动过程，则控制器使相对应的继电器吸合，发出信号，同时对应的指示灯（红色）亮，说明皮带打滑；反之，当实际带速高于设定值时，若为启动过程则控制器进入正常工作，面对应指示灯（绿色）亮。继电器释放。两路输入，输出为相互独立工作。

六、  使用与维护：

1、使用：控制器上电时，进入正常工作状态。当按下编程健时，进入编程状态，此时面板左侧一路指示灯显示低位闪动，此为进入修改状态，按下↑键修改该位置，按下←闪动位左移一位，移动过程为循环移位，修改值为0→9循环加。修改完成后必须按编程键，此值被微电脑记忆，同时进入另一路设定值的修改。在编程状态下按下选择键进入正常工作状态。在正常工作状态下，按下选择键，则为显示另一路带速的显示。（设备供电应与皮带机同步。设备得电后八秒内如检测不到一个信号示为打滑，反之检测到一个信号进入正常启动程序自适应。当带速大于设定值时进入正常工作状态。如须长期带电，应在皮带启动时在程控室屏蔽设备触点。）

2、维护：

（1）为保证检测器的可靠工作，检测器在接电时控制器只显示带速，不作任何处理，当皮带运行到正常带速时开始工作既延时工作。所以不要接电后就检测。

（2）检测器内部检测及控制线路全部采用集成电路，从而大大提高了检测器的检测精度及可靠性，但是在使用中必须在技术参数内工作。

（3）      要定期检查传感头的安装螺丝钉，不得有松动现象。

（4）      传感头与控制箱的连接要可靠。

（5）      检测器在使用中如果出现故障，不要擅自打开，及时与厂家联系协商解决。
