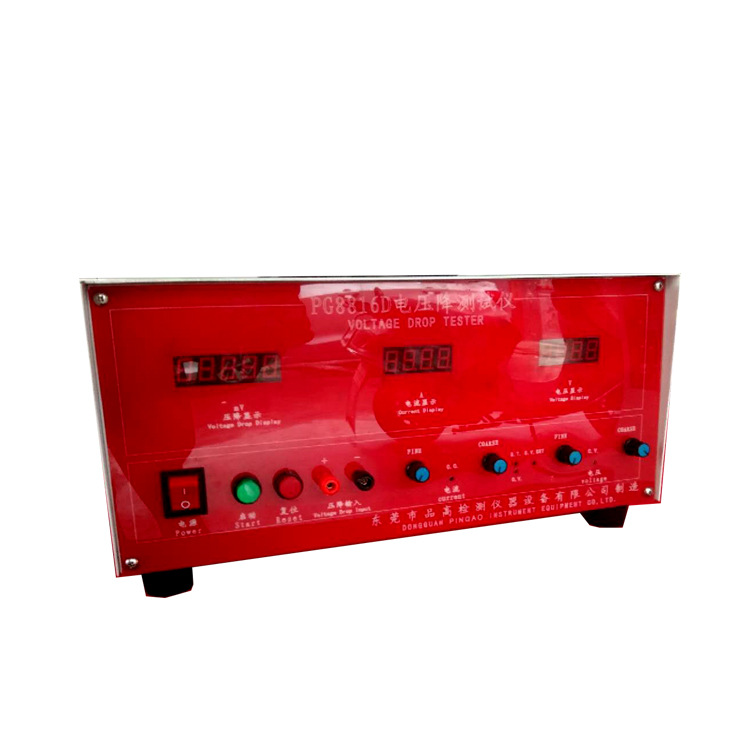

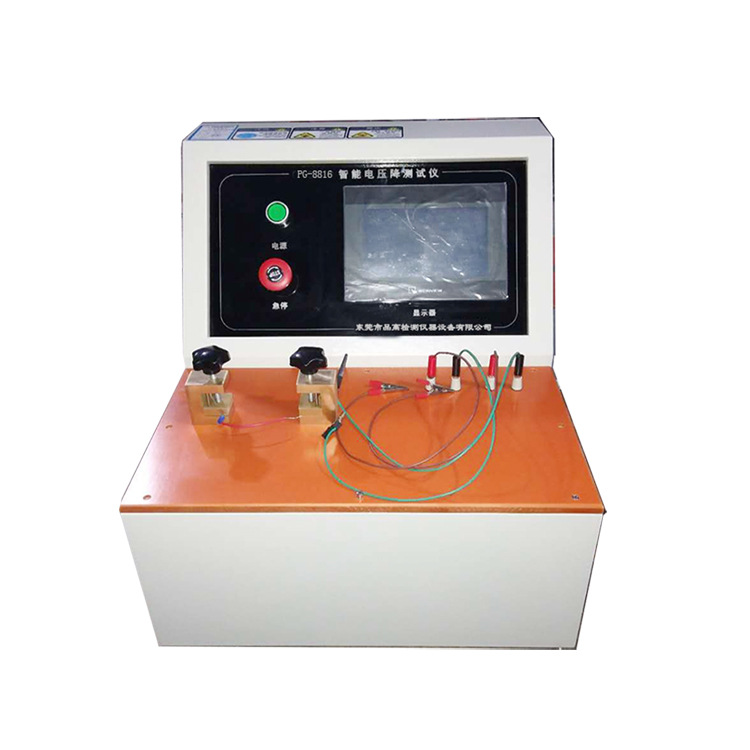

PG8816电压降测试仪

一.适用范围：

1.该仪器适用于测量不可重接插头插销与连接插头引出线等类似接线口的电压降,从而判断接线口优劣,也可检查插头线在完成标准规定的弯曲试验次数后的断线情况。

2.同时适用于测量开关触点、继电器、开关、线材线束、压接线端子、连接器等相关产品之电压降测试.

二.满足标准：

满足标准：SAE/USCAR38 2009 QC/T 730-2005 ;ISO 6722：2002  GB/T 2951—1997; GB/T 3048—1994  QC/T29106-2004; QC/T413-2002 ;QC/T413-2002;同时满足德国、法国、韩国、日本、等国家标准要求和测试规范，电压降实验按QC/T29106-2004标准5.7进行实验 QC/T29106-2004标准：5.7端子与电线压接处的电压降实验按图2所示，在端子与电线压接处中间 位置致电线75mm长的电线处（剥去绝缘层钎焊牢固）的两点间测量，扣除75mm长的电线电压降后即为端子与电线压接处的电压降。当一个端子同时连接两根或两根以上电线时对个根电线分别施加电流以测量电压降.
三.主要参数：
1、输入电压:AC220V+10%,50Hz  。
2、工作电流:DC0~20A/40A/60A/(其它规格可订做）

3、电压降范围:0~1000/999.9mV。

4、输出电压：DC0-12V(其它规格可订做）
5、电压表精度:±1%+4个半字 分辨率：0.1v。
6、电流表精度:±1%+3个半字分辨率：0.1A

7、压降表精度：±1%+4个半字 分辨率：0.1mv

8、其它规格可订做
