LBY矿用顶板离层仪介绍

顶板离层仪又叫做顶板离层指示仪，它可以分别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况。为煤矿工程技术人员和检测人员提供确定锚杆的长度、抗拉强度，了解所使用的锚杆的和理性、经济性而需要的科学依据，从而有效的防止顶板坍落事故的发生，确保煤矿安全生产。另外还开发了数显顶板离层仪、在线监测顶板离层仪。

LBY型顶板离层仪，监测顶板、围岩岩层分离时所产生位移量的专用监测仪器，主要适用于采用锚杆支护的巷道顶板以及需测量顶板、围岩位移量的工作面。为煤矿工程技术人员和检测工作人员提供确定锚杆的长度、抗拉强度，锚杆使用的合理性、经济性提供了科学依据。从而有效地防止顶板塌落事故的发生，确保煤矿安全生产。

LBY矿用顶板离层仪参数

型号规格：LBY--2，LBY--3, LBY--23

种类：有两点和三点的；有普通型和丁字型两种。测点深度：2点:5～6米 ,3点:4～6米 ,可根据用户需求定做。

读数精度：1mm

量程：0～150mm 1型

量程：0～200mm 2型

测量点数（个）：2/3

量程（㎜）：200

读数精度：1㎜

安装锚孔直径：28-42（㎜）

顶板离层仪安装：

1.先安装深基点锚头，用安装杆把锚头送至设计位置，送入时拉紧测绳。

2.将浅部锚头送入至安装位置。

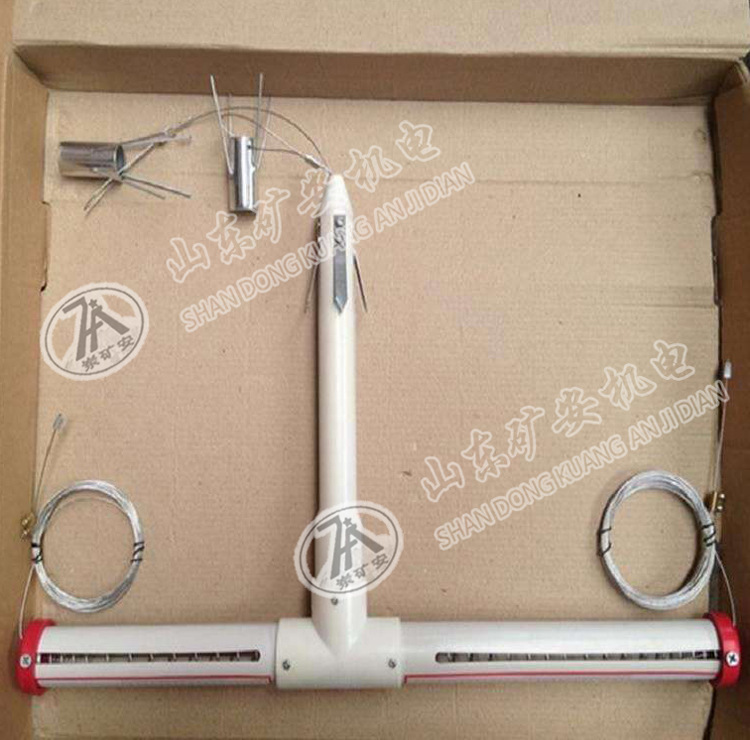

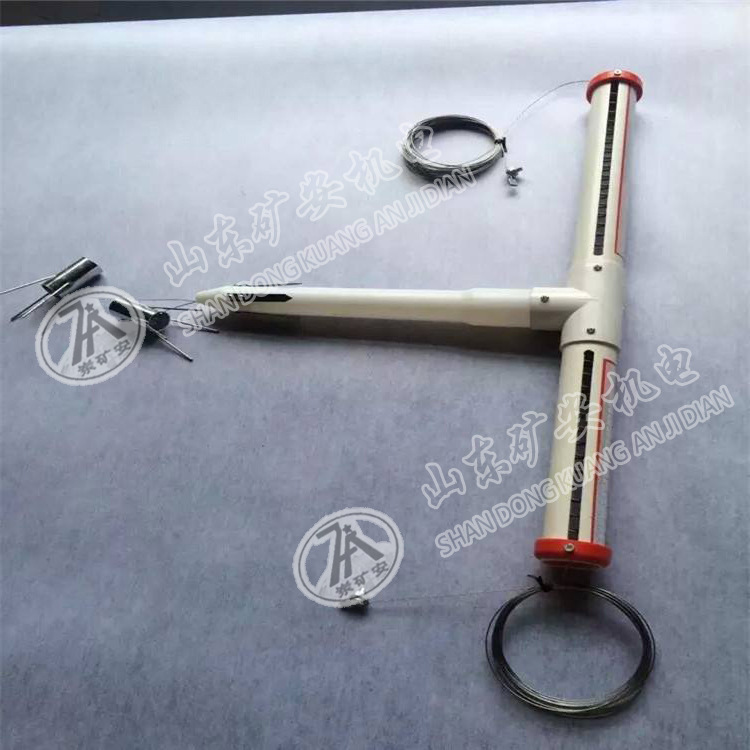

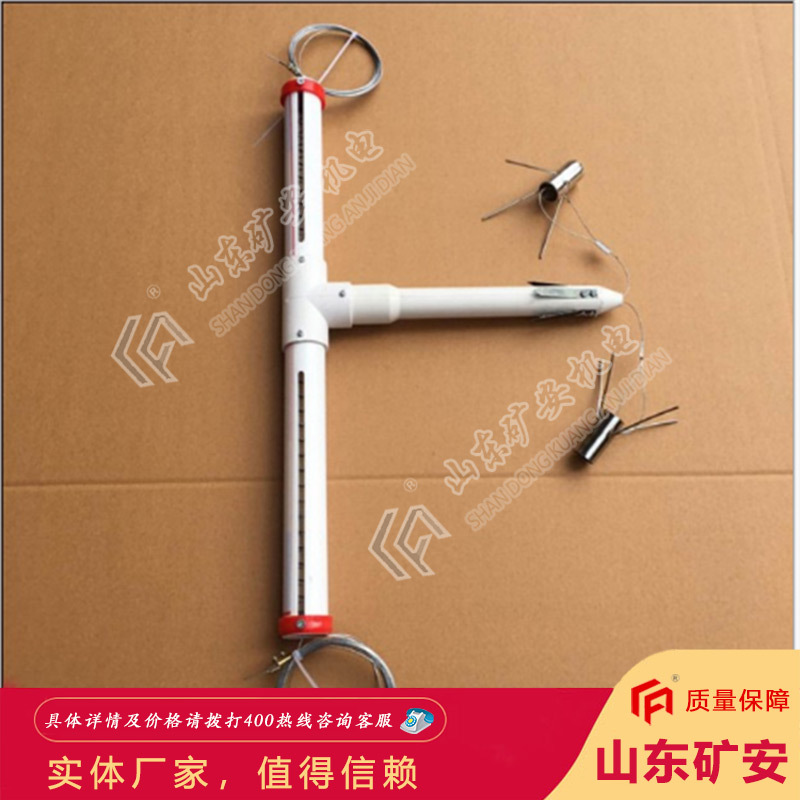

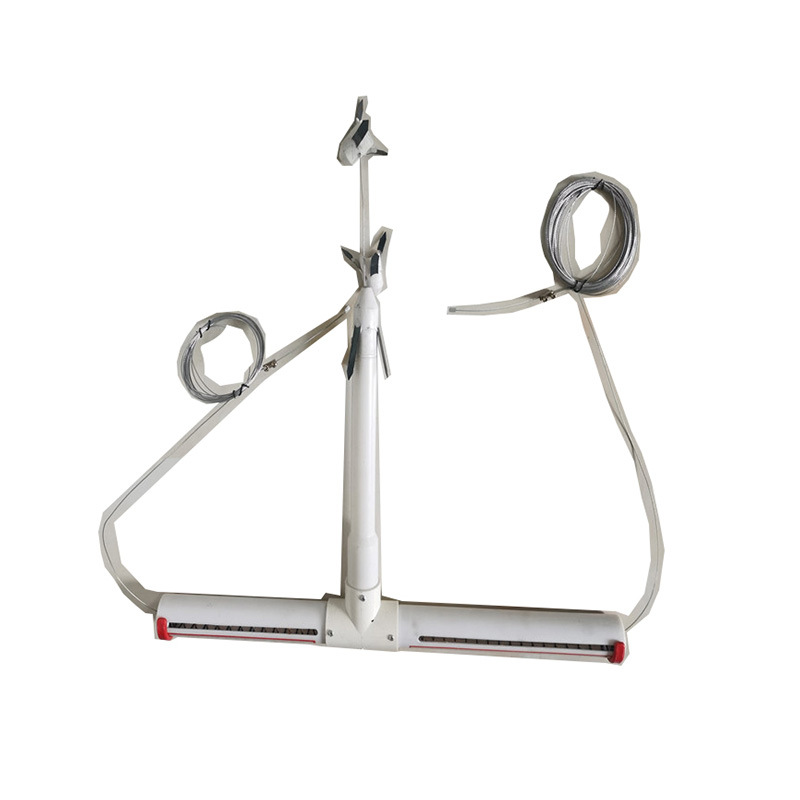

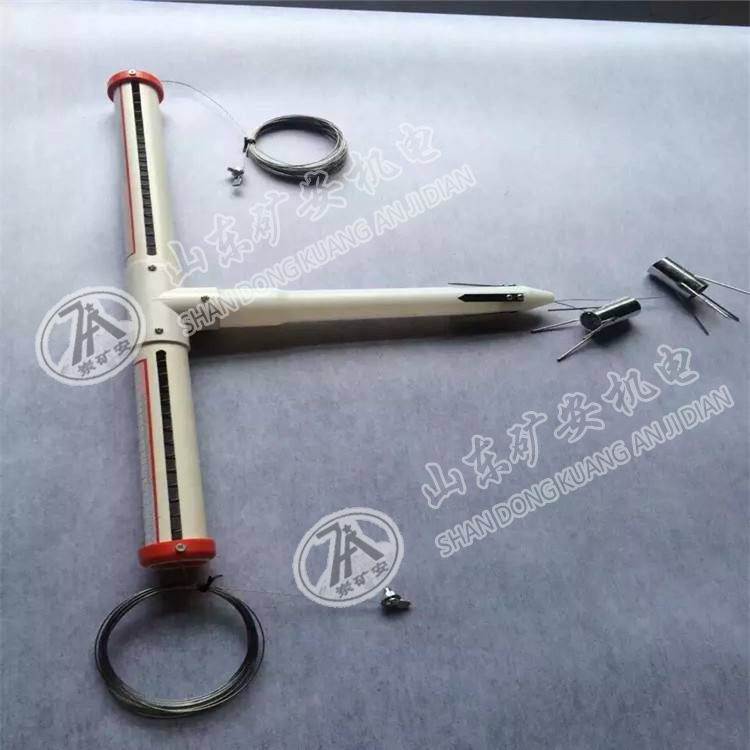

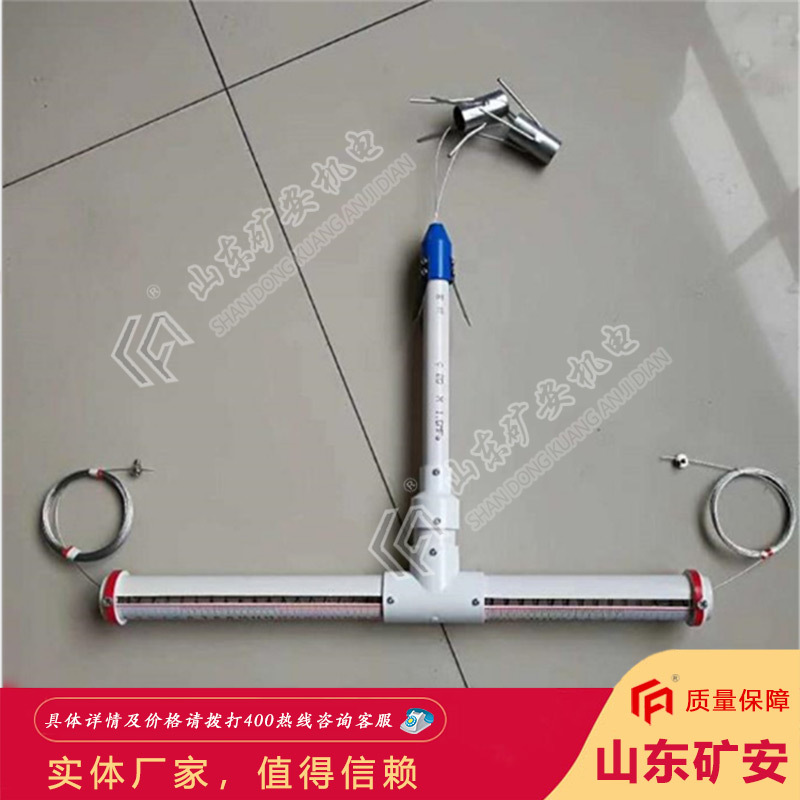

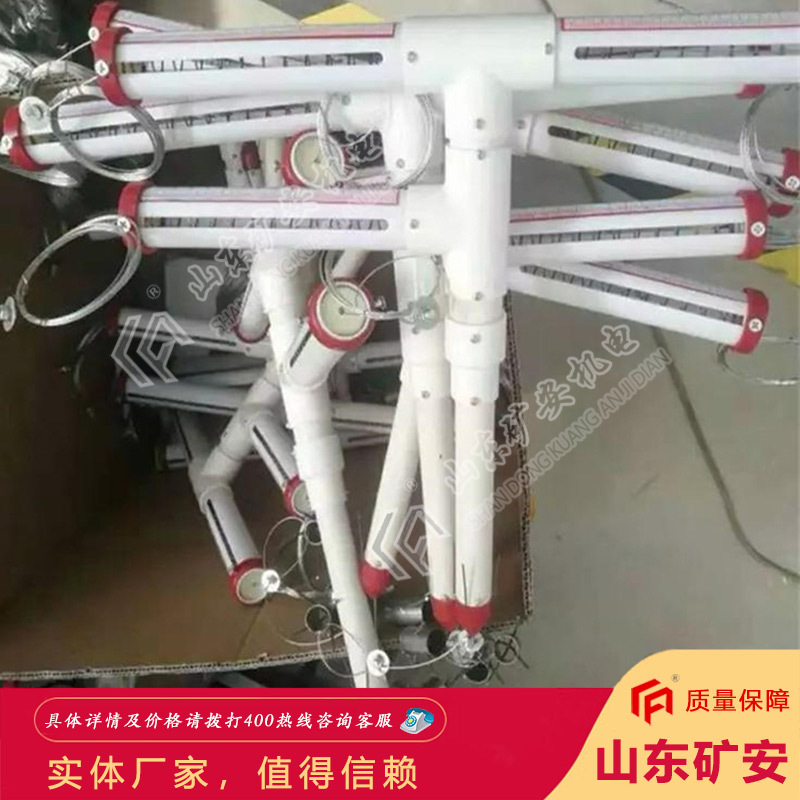

LBY矿用顶板离层仪实物图
