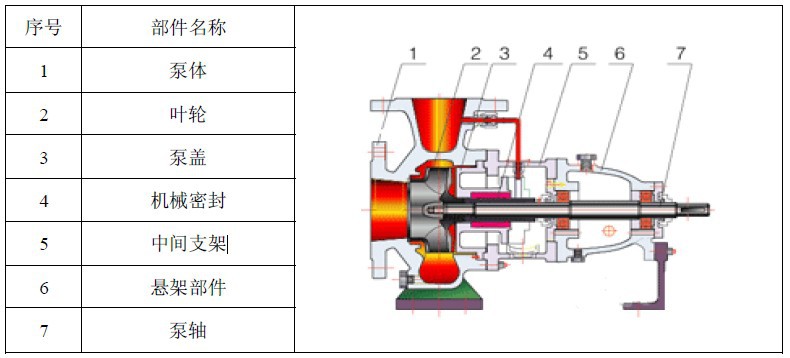

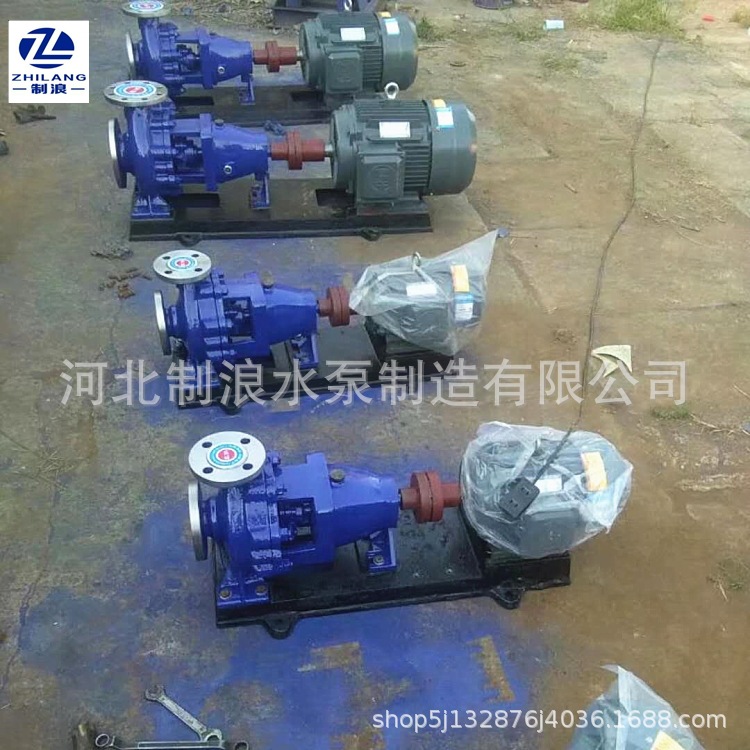

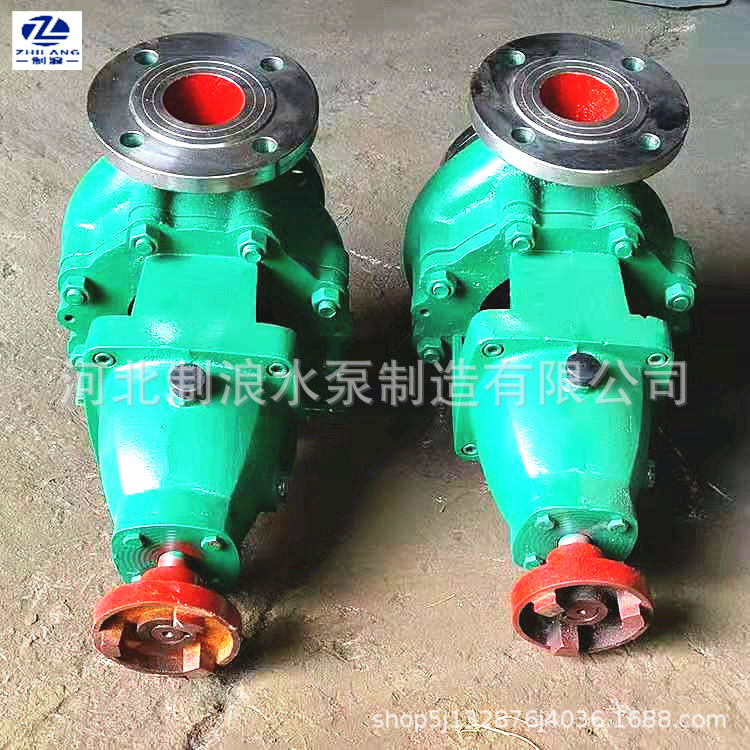

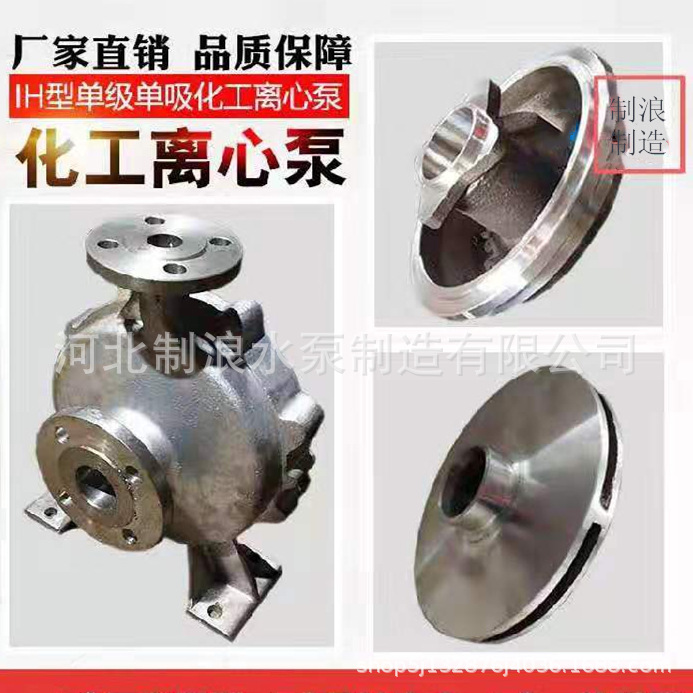

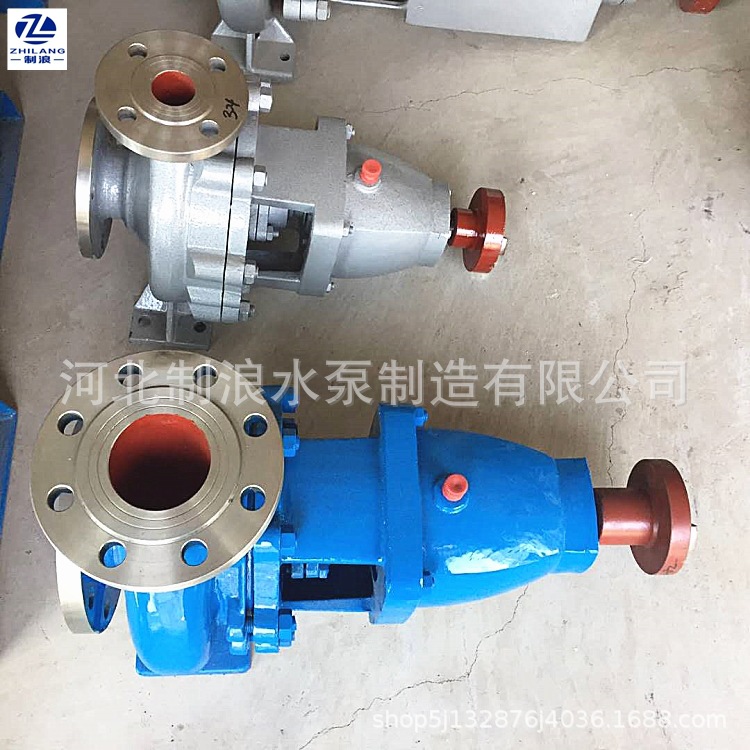

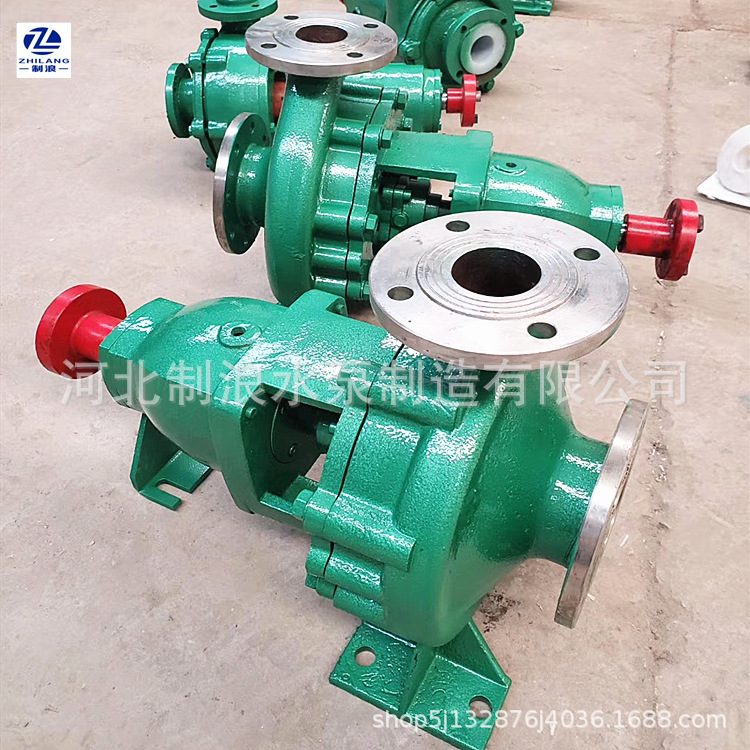

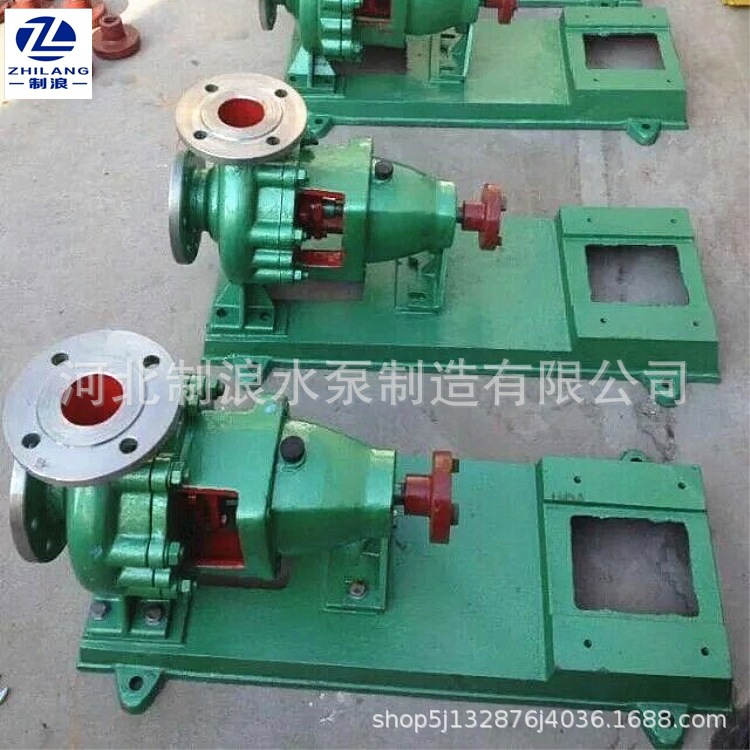

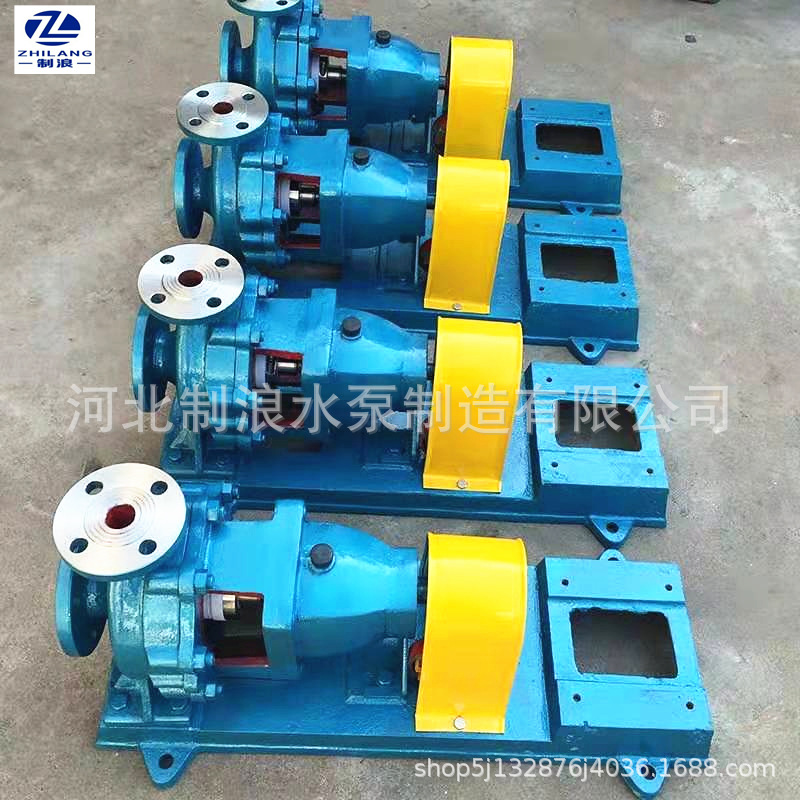

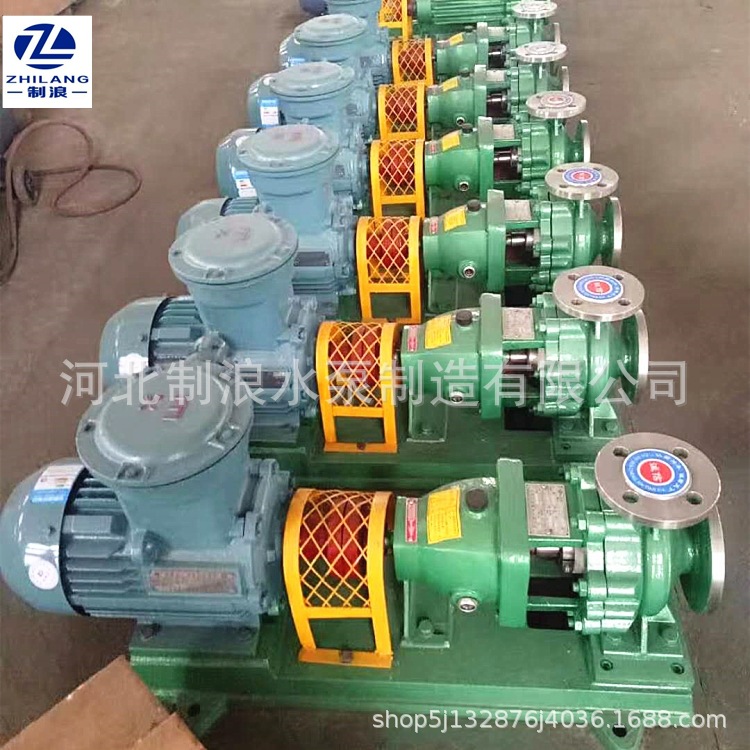

★结构示意图

★注意事项

      1、泵应水平安装在混凝土基础上；
    2、泵的进、出口管道应有支撑，重量不得由泵来承受；
    3、安装高度不得超过泵的汽蚀余量的要求；
    4、安装时，应谨慎操作，严防工具和杂物掉入泵体内；
    5、安装安毕，应用手盘动联轴器，转动轻松自如为合格；
    6、开机关按转向标志校对泵的转向；
    7、使用过程中，经常检查泵和电机，发现异常的噪音或升温，应立即停机检修。

★安装及维护

    1、按基础尺寸做好混凝土基础，同进予埋好地脚螺栓；
    2、在安装前应对泵和电机进行检查，各部分应无损，泵内应无杂物；
    3、将机组放在基础上，在底板和基础之间放成对楔垫，通过调整楔垫，找正泵的水平。调好后， 拧紧地脚螺栓；
    4、泵的吸入、吐出管路另设支架支承；
    5、安装完毕，最后用手转动联轴器，检查有无擦碰现象，转动轻松、均匀无串动现象则安装结束；
    6、为防止杂物进入泵内，在进口处应设过滤器，过滤面积应大于管路截面积3~4 倍；
    7、扬程高的泵在出口管路上还应该安逆止阀，以防突然停机的水锤破坏；
    8、必须保证泵的安装高度符合泵的汽蚀余量，并考虑管路损失及介质温度。

★启动和运行

1、开车前应将泵内灌满输送的液体（如是在吸上的情况）关闭出口闸阀接好电源；
2、接通电源，正确按指示牌方向检查泵的转向是否正确；
3、机组试动转5~10 分钟，如无异常现象可投入运行；
4、停机时，应先将出口的闸阀关闭，然后再切断电源；
5、拆卸时首先用清水冲洗泵体直到泵体内腐蚀性的介质完全洗干净；
6、更换泵机配件时，不得用尖物、硬物重击泵零件，应用软木布包木头轻击，拆下的零部件应轻放，密封面朝上。
