产品详情：

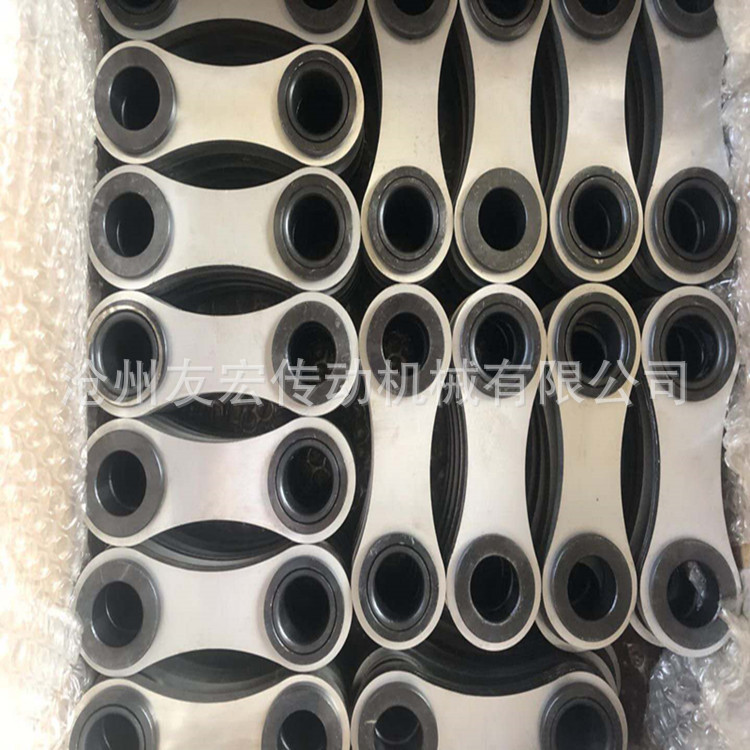

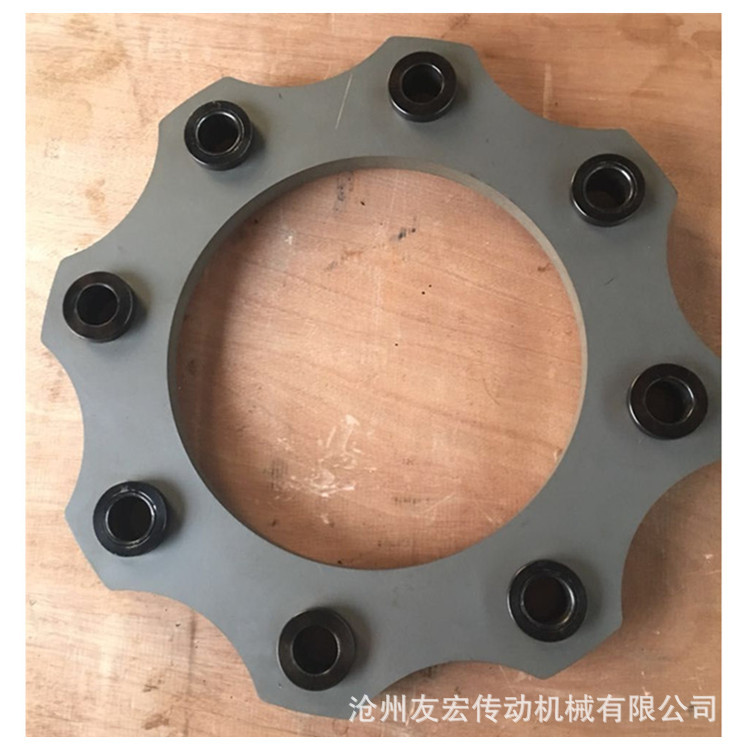

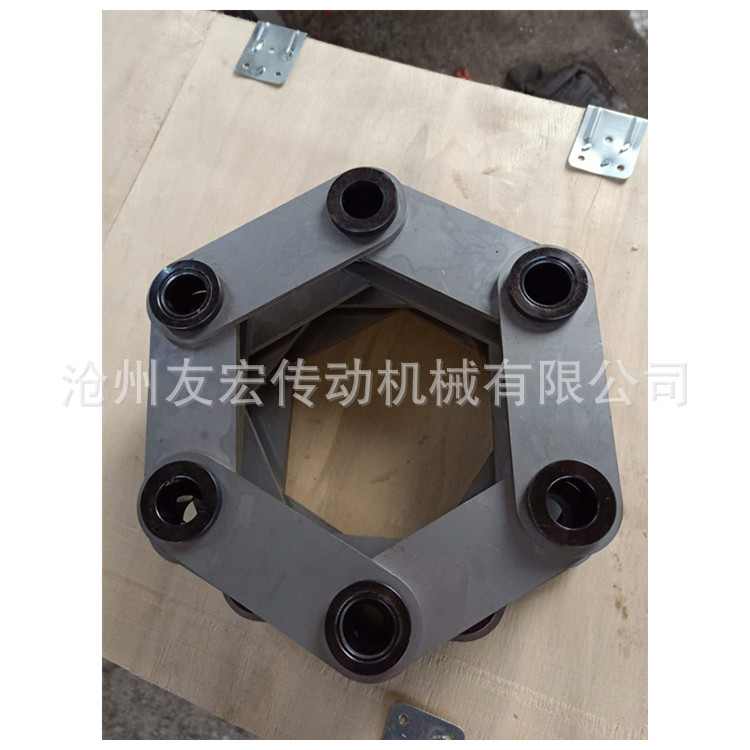

JZM型重型机械用膜片联轴器是由几组膜片（不锈钢薄扳）用螺栓交错地与两半联轴器联接，每组膜片由数片叠集而成，膜片分为连杆式和不同形状的整片式。JZM型重型机械用膜片联轴器具有机械强度高、承载能力大、质量轻、结构尺寸小，传动效率和传动精度高、可靠性好、装拆方便，且具有无相对滑动，不需润滑，使用寿命长、无噪声、耐酸、碱、防腐蚀等特点，可用于高温、低温和有油、有水和腐蚀介质的工况环境，适用于中、高速、大转矩轴系传动，以及各种机械装置载荷变化不大的轴系传动，通用性极强。
JZM型重型机械用膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，不用润滑，结构较紧凑，强度高，使用寿命长，无旋转间隙， 不受温度和油污影响，具有耐酸、耐碱、防腐蚀的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动，广泛用于各种机械装置的轴系传动，如水泵（尤其是 大功率、化工泵）、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空（直升飞机）、舰艇高速动力传动系统，经动平衡后应用于高速传动轴系已比较普遍。

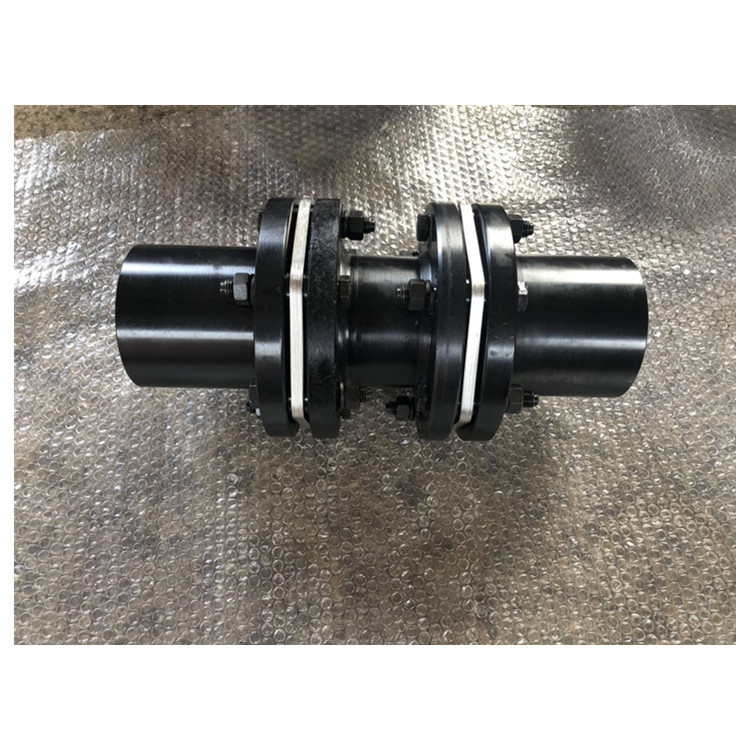

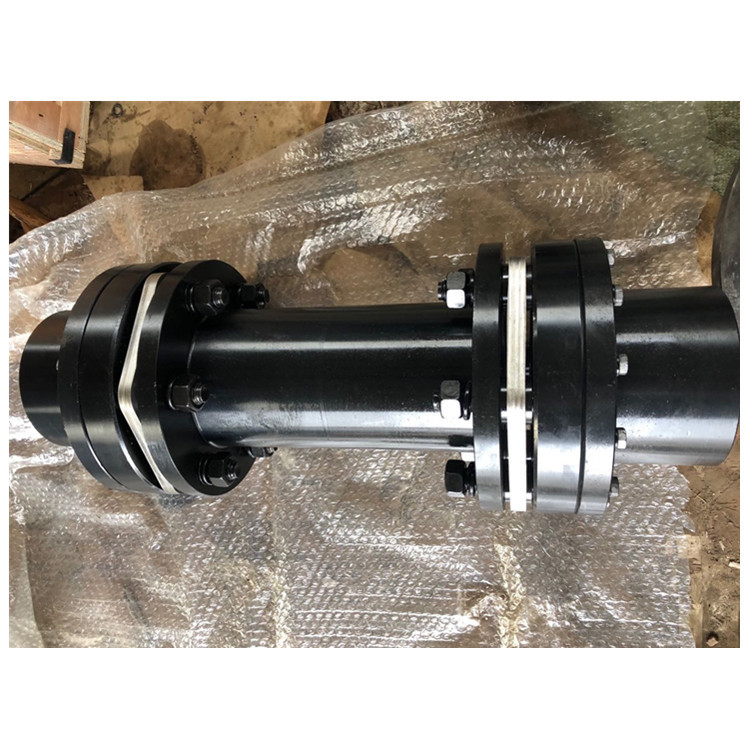

膜片联轴器是将驱动部分和从动机构连接起来一同旋转并传递能量和运动的机械部件。联轴器可以分为刚性联轴器和弹性联轴器，刚性联轴器通常用于低速重载的概况下，其主要作用是传递较大的功率；而弹性联轴器主要用于高速转子系统，它利用弹性元件或特定结构来调整和补偿由于制造、安装以及温度变化而造成的不对中，同时一般弹性联轴器都具有隔振的功能。JMIIJ型接中间轴型膜片联轴器基本参数和主要尺寸 mm(JB/T 9147-1999)
型号 公称扭
矩N.m瞬时 大转矩N.m 大转速r/min 轴孔直径
d 1 、d 2轴孔长度 mm D
mmD1
mmD2
mm重量 kg 转动 惯量
kg.m 2
J 1 型 Y型 L(推荐 ) L L L1
min质量每增加1m JMⅡJ1 63 100 9300 20、22、24 38 52 40 92 70 8±0.2 2 4.1 0.002 25、28 44 62 30、32、35、38 60 82 JMⅡJ2 100 200 8400 25、28 44 62 45 102 80 8±0.2 2.9 4.1 0.003 30、32、35、38 60 82 40、42、45 84 112 JMⅡJ3 250 400 6700 30、32、35、38 60 82 55 128 96 11±0.2 5.7 8 0.009 40、42、45、48、55 84 112 JMⅡJ4 500 800 5900 35、38 60 82 65 145 116 11±0.3 8.5 8 0.017 40、42、45、48、55、56 84 112 60、63、65 107 142 JMⅡJ5 800 1250 5100 40、42、45、48、55、56 84 112 75 168 136 14±0.3 12.5 12 0.034 60、63、65、70、71、75 107 142 JMⅡJ6 1250 2000 4750 45、48、55、56 84 112 80 180 140 15±0.4 16.5 12 0.053 60、63、65、70、71、75 107 142 80 132 172 JMⅡJ7 2000 3150 4300 50、55、56 84 112 80 200 140 15±0.4 21 19 0.082 60、63、65、70、71、75 107 142 80、85 132 172 JMⅡJ8 2500 4000 4200 55、56 84 112 80 205 140 20±0.4 23 19 0.092 60、63、65、70、71、75 107 142 80、85 132 172 JMⅡJ9 3150 5000 4000 55、56 84 112 90 215 160 20±0.4 27 21 0.117 60、63、65、70、71、75 107 142 80、85、90 132 172 JMⅡJ10 4000 6300 3650 60、63、65、70、71、75 107 142 100 235 170 23±0.5 36 21 0.191 80、85、90、95 132 172 JMⅡJ11 5000 8000 3400 60、63、65、70、71、75 107 142 100 250 170 23±0.5 42 26 0.252 80、85、90、95 132 172 100 167 142 JMⅡJ12 6300 10000 3200 60、63、65、70、71、75 107 172 110 270 190 23±0.5 50 26 0.349 80、85、90、95 132 172 100、110 167 212 JMⅡJ13 8000 12500 2850 65、70、71、75 107 142 115 300 200 27±0.6 66 47 0.56 80、85、90、95 132 172 100、110 167 212 JMⅡJ14 10000 16000 2700 70、71、75 107 142 125 320 220 27±0.6 78 47 0.75 80、85、90、95 132 172 100、110、120、125 167 212 JMⅡJ15 12500 20000 2450 75 107 142 140 350 240 32±0.7 110 51 1.26 80、85、90、95 132 172 100、110、120、125 167 212 130 202 142 JMⅡJ16 16000 25000 2300 90、95 132 172 145 370 250 32±0.7 125 72 1.63 100、110、120、125 167 212 130、140 202 252 JMⅡJ17 20000 31500 2150 90、95 132 172 165 400 290 32±0.7 160 72 2.45 100、110、120、125 167 212 130、140、150 202 252 160 242 172 JMⅡJ18 25000 40000 1950 100、110、120、125 167 212 175 440 300 38±0.9 220 72 3.99 130、140、150 202 252 160、170、180 242 302 JMⅡJ19 31500 50000 1850 120、125 167 212 185 460 320 38±0.9 245 89 4.98 130、140、150 202 252 160、170、180 242 302 JMⅡJ20 35500 56000 1800 120、125 167 212 200 480 350 38±0.9 275 89 6028 130、140、150 202 252 160、170、180 242 302 190、200 282 352 JMⅡJ21 40000 63000 1700 120、125 167 212 210 500 370 38±0.5 320 89 7.68 130、140、150 202 252 160、170、180 242 302 190、200 282 352 JMⅡJ22 50000 80000 1600 140、150 202 252 220 540 380 44±0.1 400 110 11.6 160、170、180 242 302 190、200、220 282 352 JMⅡJ23 63000 100000 1450 140、150 202 252 240 600 410 50±0.1 560 145 19.8 160、170、180 242 302 190、200、220 282 352 240 330 410 JMⅡJ24 80000 125000 1400 160、170、180 242 302 255 620 440 50±0.1 620 145 23.6 190、200、220 282 352 240、250 330 410 JMⅡJ25 90000 140000 1300 180 242 302 275 660 480 50±0.1 740 145 31.9 190、200、220 282 352 240、250、260 330 410 280 380 470 JMⅡJ26 112000 180000 1200 180 242 302 295 720 510 60±1.4 970 190 50.4 190、200、220 282 352 240、250、260 330 410 280、300 380 470 JMⅡJ27 140000 200000 1150 220 282 352 300 740 520 60±1.4 1050 190 57 240、250、260 330 410 280、300 380 470 JMⅡJ28 160000 224000 1100 240、250、260 330 410 320 770 560 60±1.4 1200 215 69.4 280、300 380 470 JMⅡJ29 180000 280000 1050 250、260 330 410 350 820 600 60±1.4 1400 215 95.5 280、300、320 380 470 340 450 550 JMⅡJ30 280000 450000 1000 280、300、320 380 470 350 875 620 50±1.6 1400 235 96.5 340、360 450 550 109.5 JMⅡJ31 400000 630000 930 300、320 380 470 350 935 630 60±1 1800 290 142 340、360、380 450 550 152 400 540 650 162 JMⅡJ32 450000 710000 880 320 380 470 380 1030 690 60±1 2250 330 194 340、360、380 450 550 224 400、420 540 650 240 JMⅡJ33 560000 900000 820 360、380 450 550 400 1080 726 66±2.2 2750 390 271 400、420、440、450、460 540 650 325 JMⅡJ34 1000000 1600000 740 400、420、440、450、460 540 650 460 1160 836 70±2.3 3500 450 387 460、480、500 540 650 465 JMⅡJ35 1400000 2240000 680 440、450、460、480、500 540 650 520 1290 946 82±2.6 5000 570 750 530、560 680 800 810 JMⅡJ36 2000000 3150000 620 480、500 540 650 570 1410 1040 92±2.8 6600 710 1050 530、560、600 680 800 1290 JMⅡJ37 2800000 4000000 570 450、460、480、500 540 640 610 1530 1100 105±3 8400 880 1630 530、560、600、630 680 800 1950 JMⅡJ38 4000000 6000000 520 560、600、630 680 800 670 1670 1210 115±3.7 11000 1050 2670 670、710 780 - 3030 JMⅡJ39 5000000 8000000 480 600、630 680 800 730 1830 1320 125±3.7 14500 1350 4060 670、710、750 780 4800 JMⅡJ40 6300000 10000000 430 670、710、750 780 - 800 2000 1450 130±4 19000 1600 6600 800、850 880 - 7500 JMⅡJ41 8000000 12500000 400 750 780 - 800 2200 1600 140±4.4 25000 1850 10400 800、850 880 - 11900 JMⅡJ42 10000000 16000000 350 800、850 880 - 960 2400 1760 140±4.4 32000 2100 15200 900、950 980 - 17400
沧州友宏传动机械有限公司坐落于河北泊头市。泊头市位于京津冀经济圈内，环渤海经济带中。东临渤海，南接齐鲁，距北京市250公里，距石家庄190公里，京杭大运河纵贯市区。距塘沽港180公里，距黄骅港80公里。泊头境内京泸铁路、石黄高速、京泸高速、京福高速，104、106国道纵贯全境。交通便利，位置优越。泊头是著名的中国铸造名城、汽车冲压模具制造基地、环保设备制造基地。
沧州友宏传动机械有限公司是一家集研究、设计、制造、销售为一体的公司，公司各种设备齐全，技术力量雄厚，是生产各种类型联轴器和搅拌装置的专业厂家。产品有：膜片联轴器、蛇簧联轴器、轮胎联轴器、鼓形齿式联轴器、梅花联轴器、滚子链联轴器、H型联轴器、弹性柱销齿式联轴器、弹性柱销联轴器、弹性套柱销联轴器、带制动轮鼓形齿式联轴器、齿式联轴器、十字滑块联轴器、弹性块联轴器、夹壳联轴器、万向联轴器、DL多角联轴器、凸缘联轴器、搅拌装置、减速机、机架、搅拌器、搅拌轴、填料箱、机械密封、底轴承等产品。可供国内外机械制造行业使用，公司具有研发高、新、精产品和批量生产的优越条件及强大的优势条件及强大的优势，能满足用户的各种需求。公司实现了CAD计算机辅助设计和信息化管理，检测手段完善、各种规格齐全、质量稳定可高靠。
我们公司拥有一批实践经验丰富的专业技术人员和销售团队，把客户的实际利益和自己的长远发展视为一体。切实优惠的价格，全面周到的售后服务，立足行业，奉献社会。真诚、务实、创新、服务是我们一贯遵循的理念。我们愿与各方客商和单位携手共同发展，共创辉煌。我们始终以饱满的热情、真诚的合作态度，双赢的经营模式，热忱欢迎海内外的客户来我们公司参观、洽谈！
상품정보 제공고시
브랜드 유홍 전체 치수 480 허용 속도 1800 조리개 통과하다 허용 토크 5600 사양 모델 JMIIJ10 품목 번호 01 무게 6280 -
