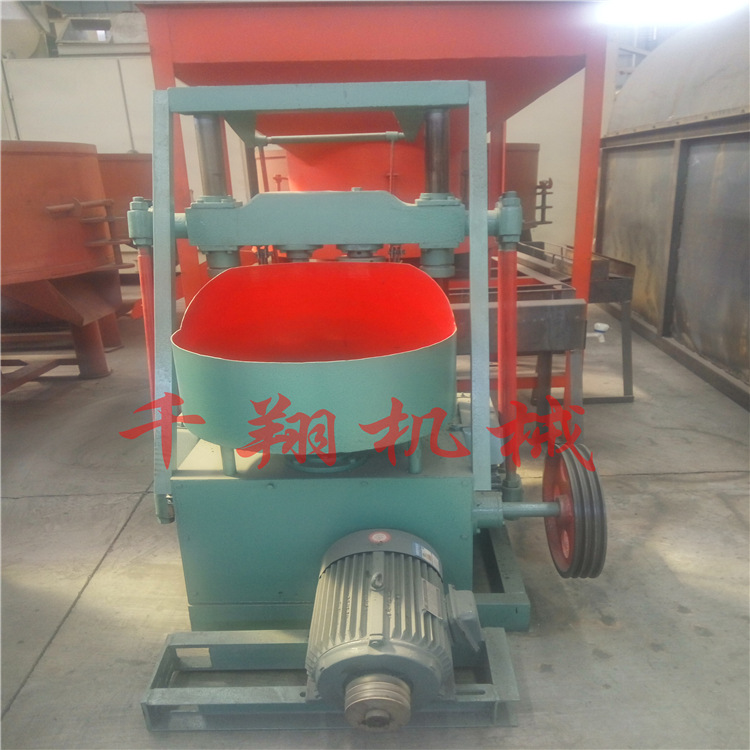

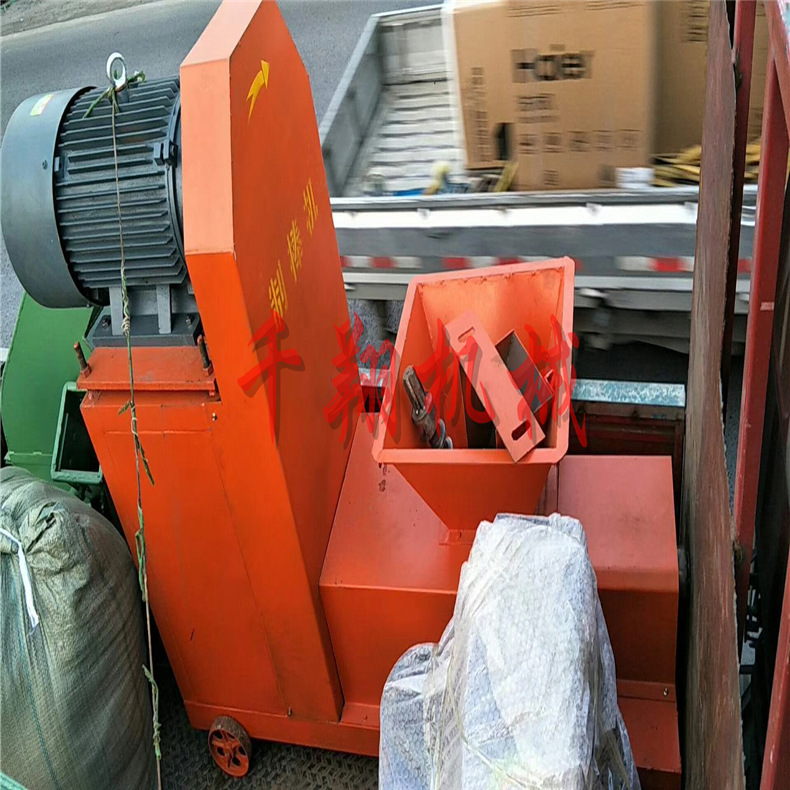

制棒机

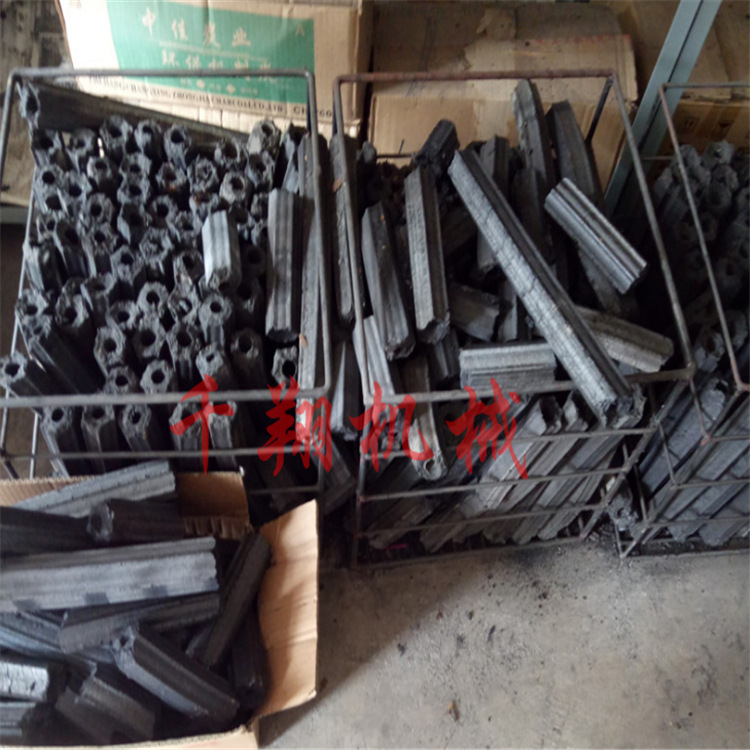

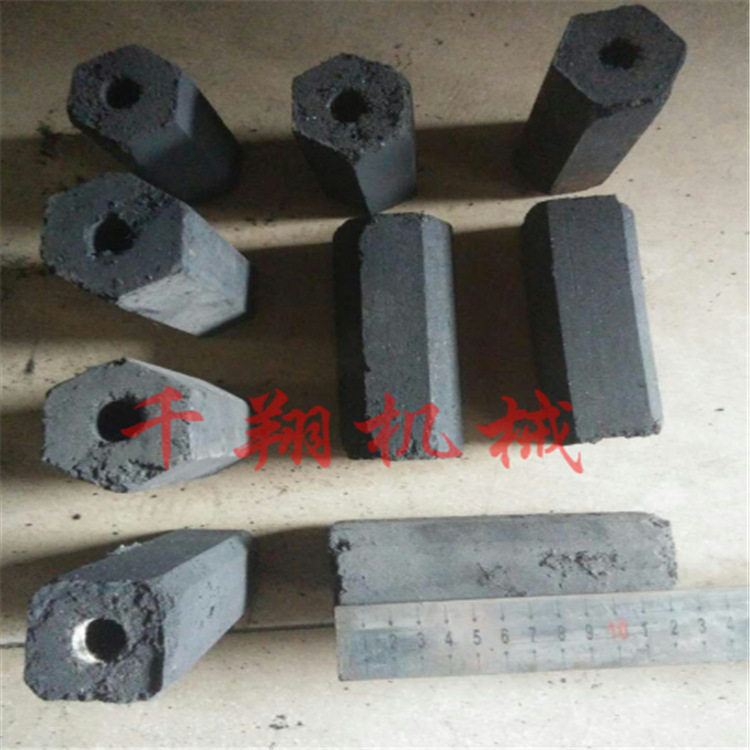

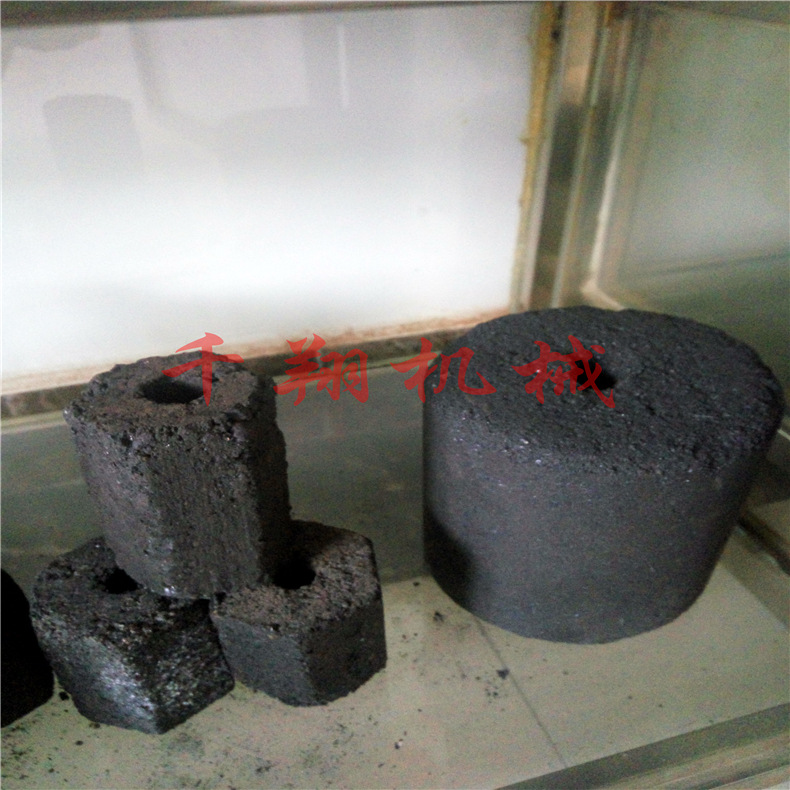

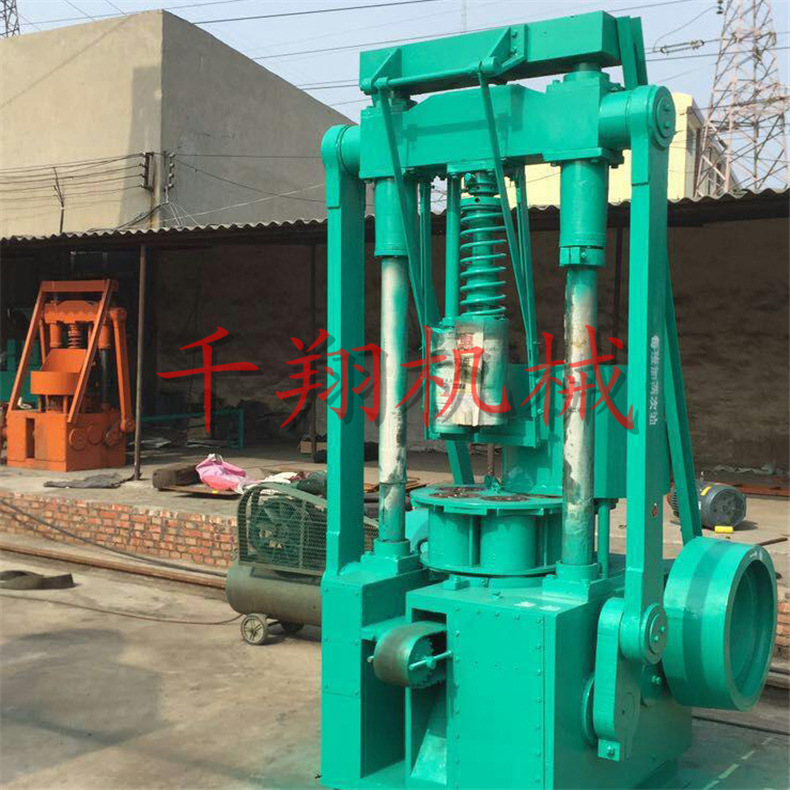

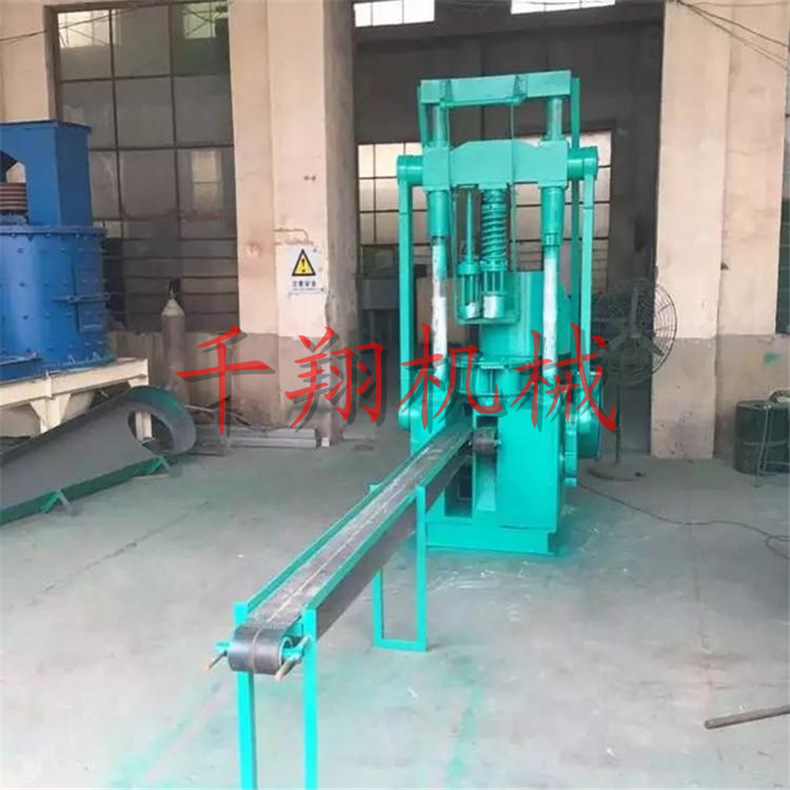

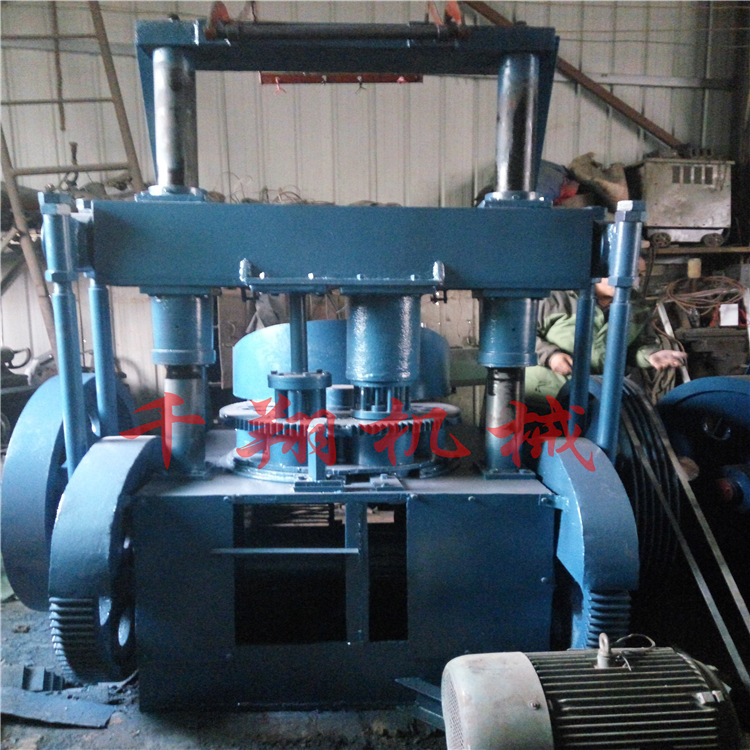

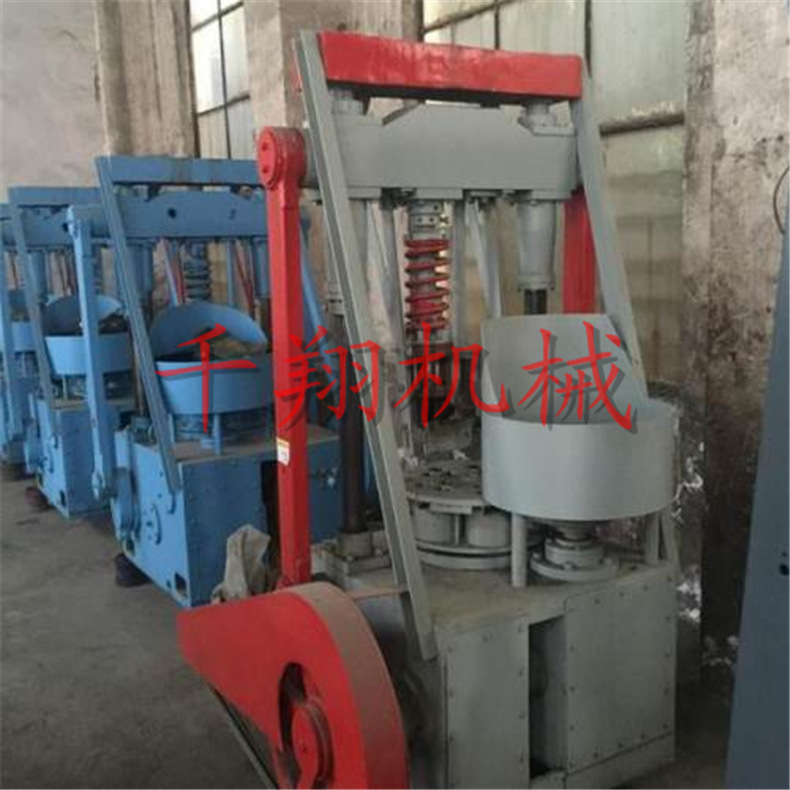

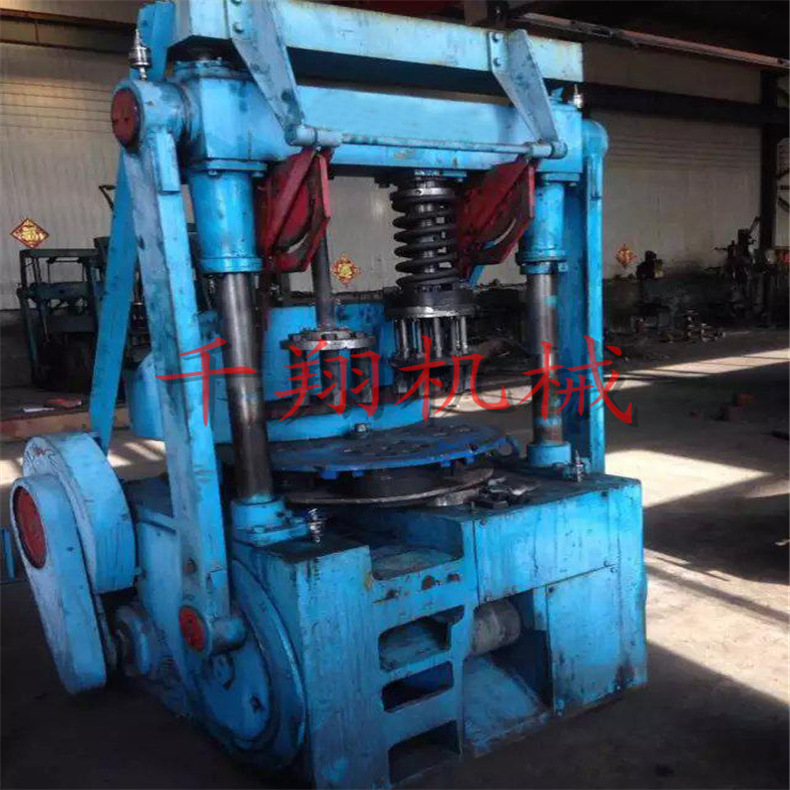

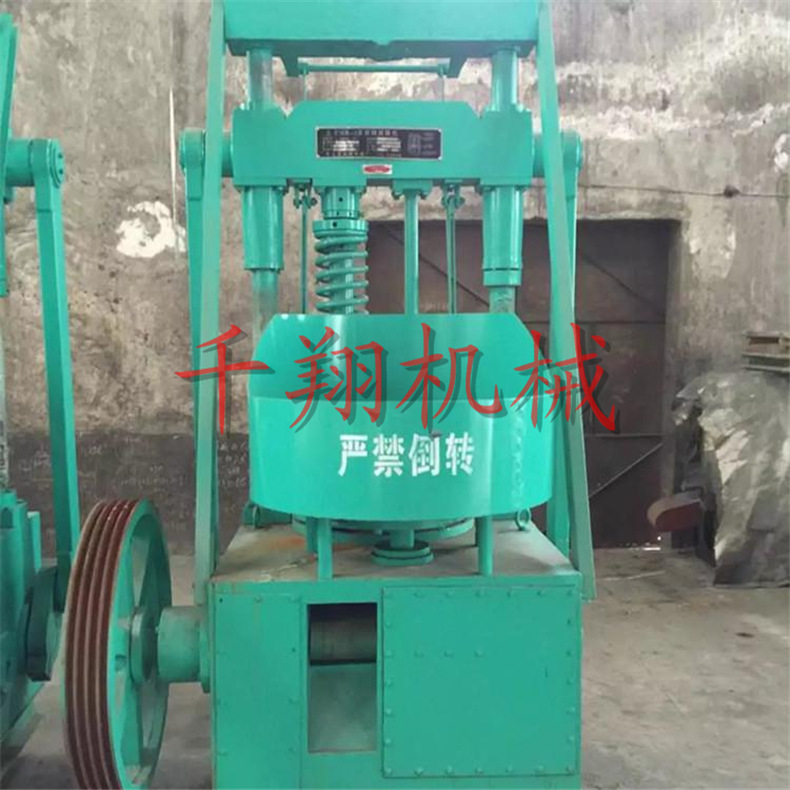

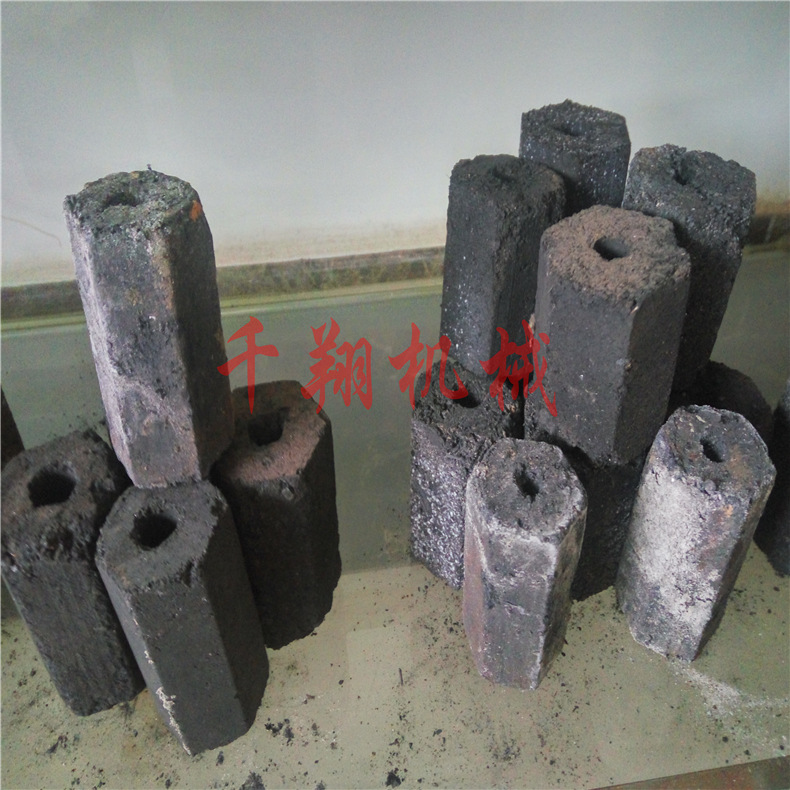

冲压式制棒机可以制出直径30mm_50mm、长度50mm_80mm任意形状的空芯或实芯炭棒，每次冲压3根。日产2-5吨  冲压产出的炭棒外观光滑、端面整齐，动力7.5kw，自重1.2T。

一、冲压式制棒机的构造和原理

   该机结构简单，分为机体、转动、进料、冲压、输送五部分。

   1、 机体部分：由台板，机座组成，开成机器的骨架实体。

   2、 传动部分：由电机、皮带轮、齿轮、传动轴等部件构成。电机通过皮带轮使齿轮轴转动，齿轮传给传动轴，齿轮和转动轴带动拨盘，拨盘拨转给四孔盘运动。

    3、 进料部分：由转轴、料斗、搅拌器组成，它由轴向齿轮拨动搅拌机，将炭粉搅匀并装入模筒。

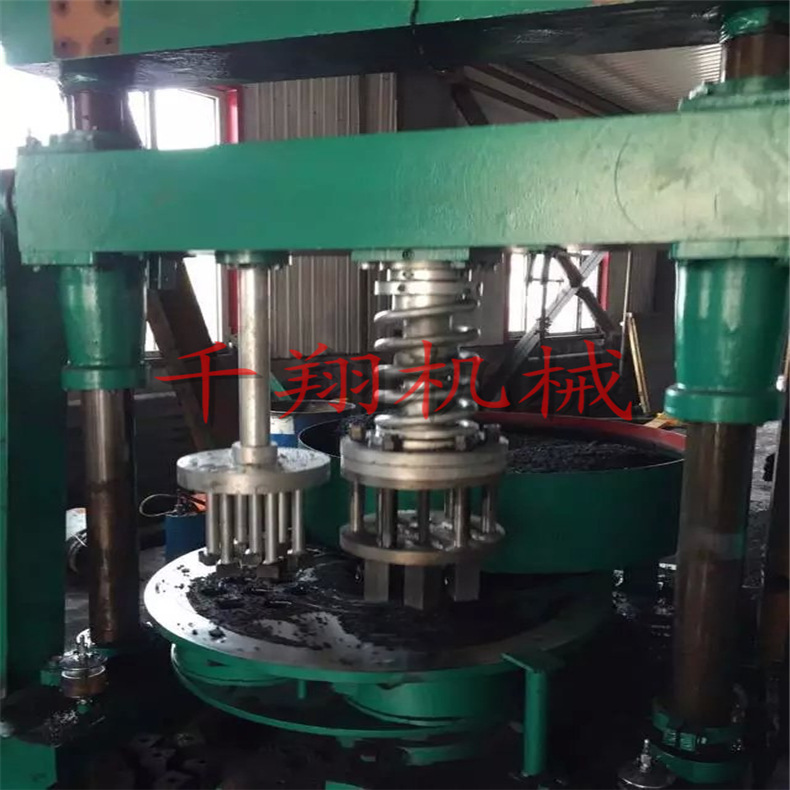

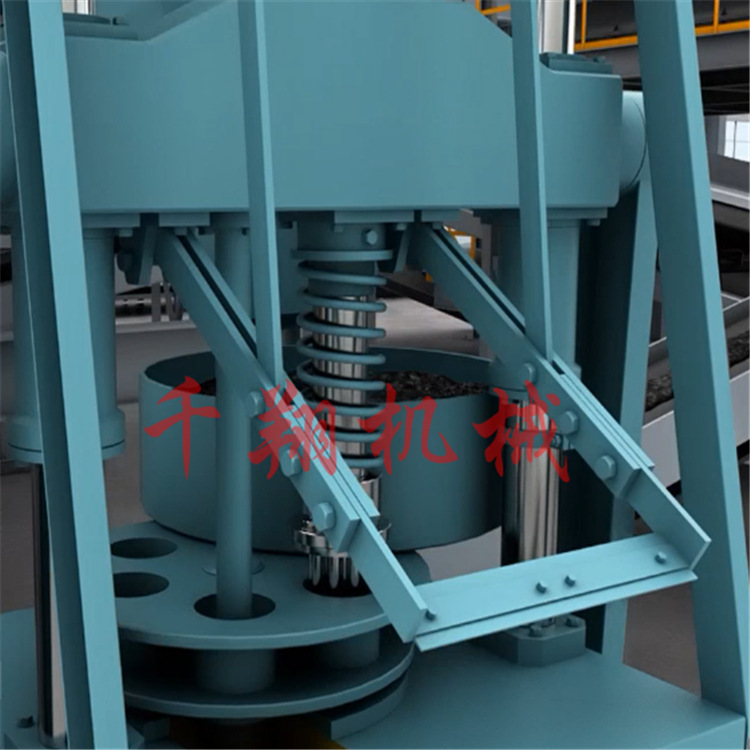

   4、 冲压部分主要有滑杆、滑梁、冲杆、冲杆座、冲头、活动压盘、活动模底、弹簧构成。当机器动转由齿轮转动，拉杆带动滑梁，冲头下行时冲头下移，活动盘上移弹簧紧缩，把炭粉冲压成型，成型炭棒的密度，由弹簧压紧活动压盘的压力大小决定。

    5、 输送部分是由输送架、皮带轮、支架和输送带组成。输送带随机转动把成型炭棒送出机体，输送架上的可调螺丝可调整输送带的松紧。

二、 安装、试车

    1、 先将机器校平。

    2、 清洗机器上的油污和杂物，将各传动，运动部位加注润滑油。

   3、 检查各部位螺钉是否松动。

    4、 调整拨转，冲压等各部分的位置和间隙，调整好后用手盘动皮带轮，各运转部位应运转自如。

    5、 主机皮带轮转向为顺时针正转。严禁倒转，开机前就去掉三角带试电机转向，电动机转向与转动机大轮的转向一致方可装上三角带试机。

   6、 试机时首先用点动法使电机作脉冲转动，如无其它噪音，运转正常时方可开车。严禁重车起动，待机器运转正常后方可投料生产。

三、 操作

    1、 开机前，首先要检查机器紧固件是否松动，机体上是否有杂质，用手扳动大轮看冲头是否准确进入，模筒与模底孔对正。

    2、 各转动部位，轴承要定期定时加油。

    3、 开机后要注意勤听机内有无杂音和其它异常现象。如发现异常现象应立即停车维修。

    4、 如冲头卡死，应立即切断电源，待机停稳后将冲头和模筒中的积炭清除后重新开车。

  5、机器运转中严禁用手取杂物，以免发生事故。
