概述

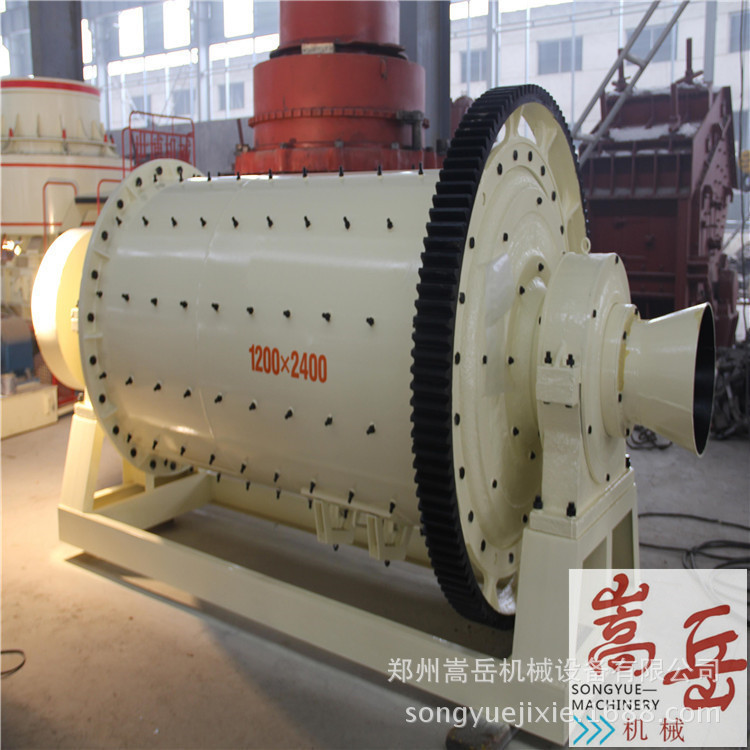

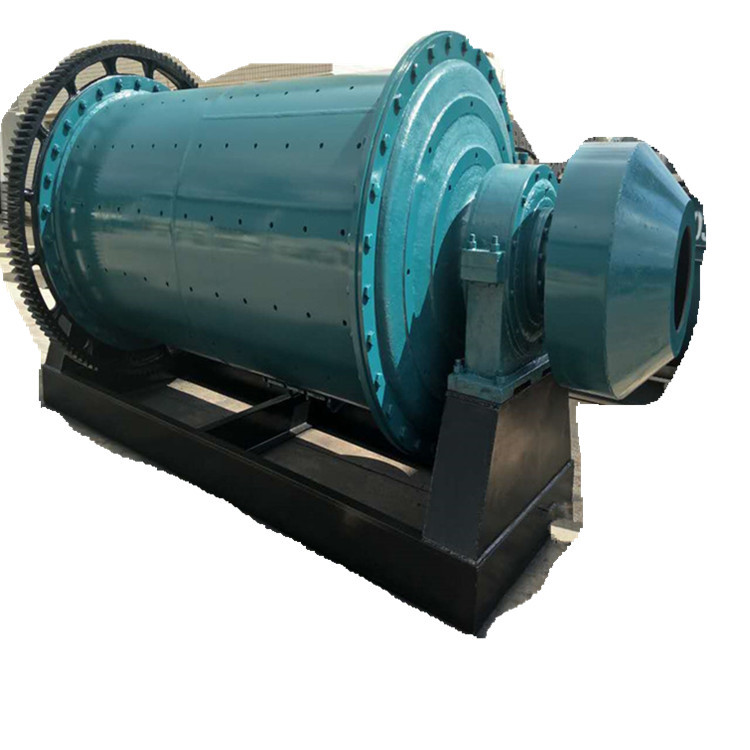

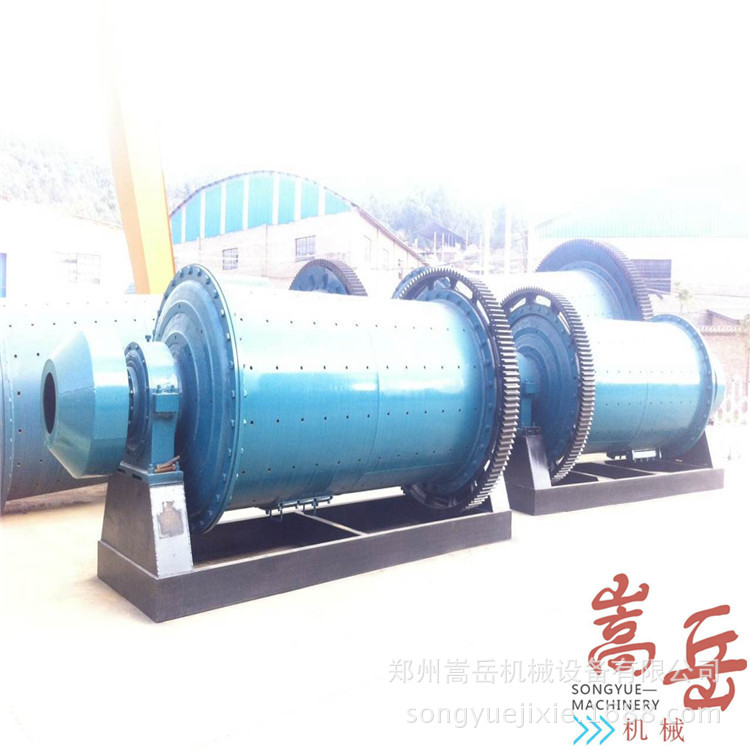

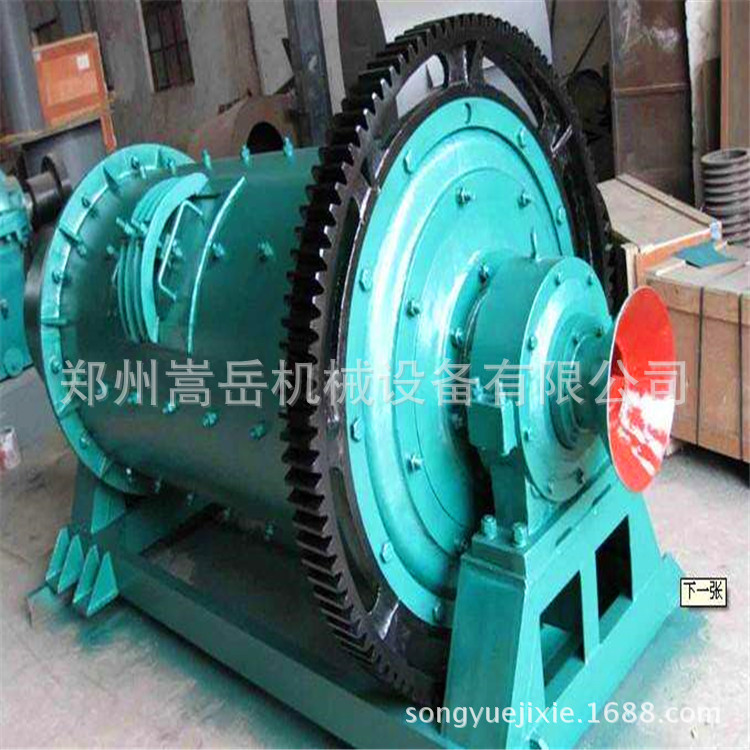

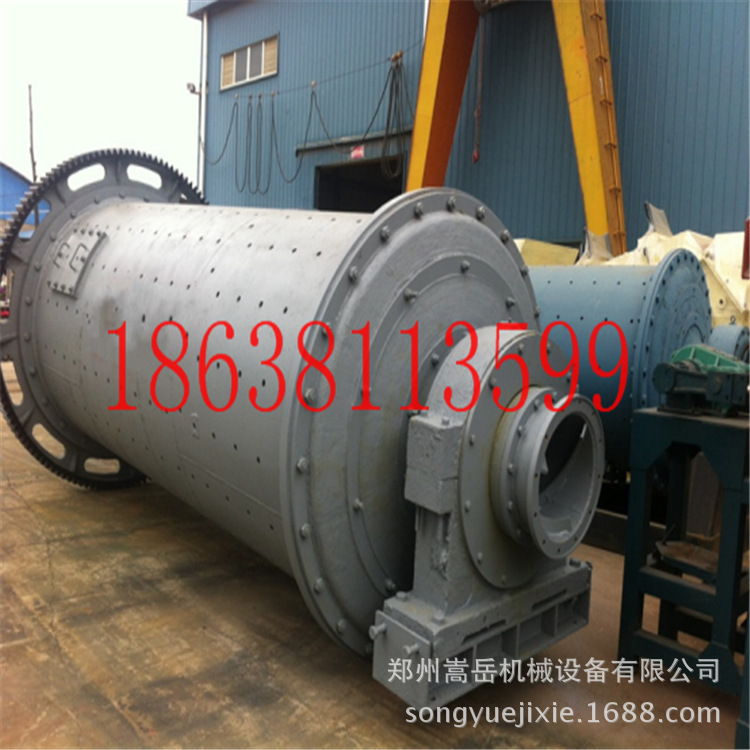

球磨机(ball mill)

球磨机是物料被破碎之后，再进行粉碎的关键设备。

球磨机是工业生产中广泛使用的高细磨机械之一，其种类有很多，

如管式球磨机，棒式球磨机，水泥球磨机，超细层压磨机，手球磨机，卧式球磨机，

球磨机轴瓦，节能球磨机，溢流型球磨机，陶瓷球磨机，格子磨机。

球磨机适用于粉磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业，可分为干式和湿式两种磨矿方式。根据排矿方式不同，可分格子型和溢流型两种。根据筒体形状可分为短筒球磨机、长筒球磨机、管磨机和圆锥型磨机四种。

工作原理

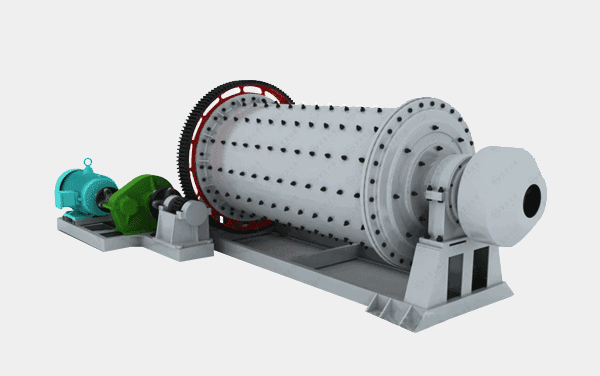

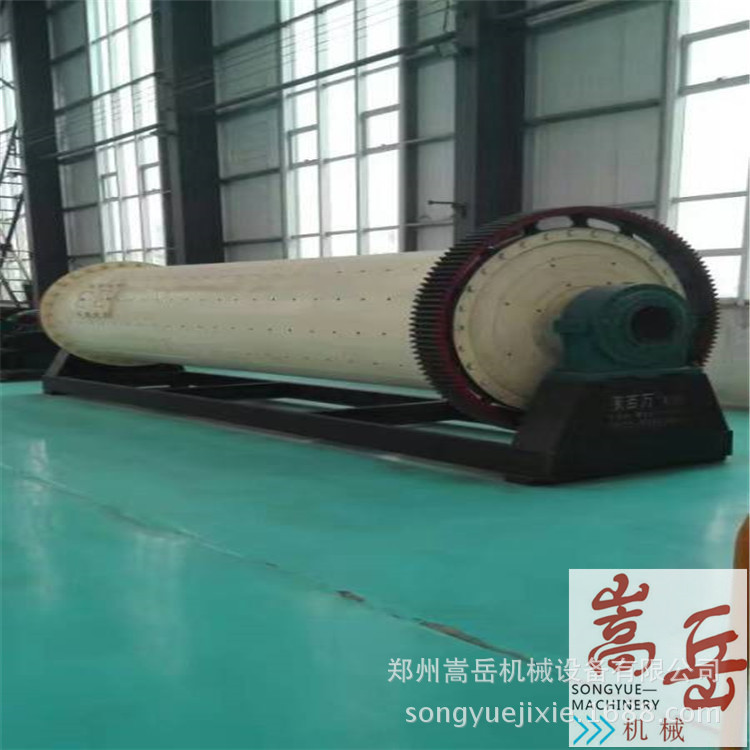

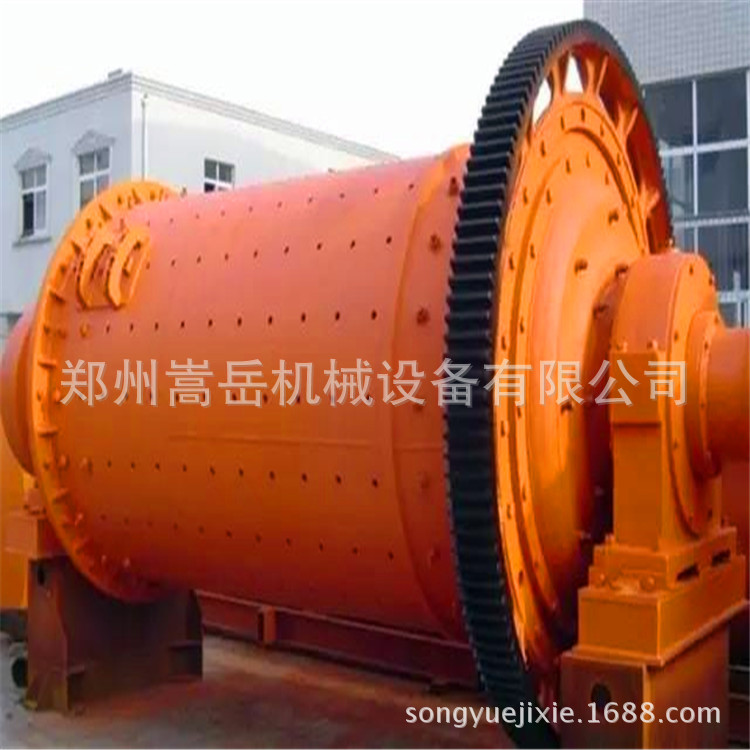

球磨机是由水平的筒体，进出料及磨头空心轴等部分组成，筒体为长的圆筒，筒内装有研磨体，筒体为钢板制造，有钢制衬板与筒体固定，研磨体一般为钢制圆球，并按不同直径和一定比例装入筒中，研磨体也可用钢段。

根据研磨物料的粒度加以选择，物料由球磨机进料端空心轴装入筒体内，当球磨机筒体转动时候，研磨体由于惯性和离心力作用，摩擦力的作用，使它附在筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。

物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装各种规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

筒体在回转的过程中，研磨体也有滑落现象，在滑落过程中给物料以研磨作用，为了有效的利用研磨作用，对物料粒度较大的一般二十目磨细时候，把磨体筒体用隔仓板分隔为二段，即成为双仓，物料进入第一仓时候被钢球击碎，物料进入第二仓时候，钢段对物料进行研磨，磨细合格的物料从出料端空心轴排出，对进料颗粒小的物料进行磨细时候，如砂二号矿渣，粗粉煤灰，磨机筒体可不设隔板，成为一个单仓筒磨，研磨体也可以用钢段。

原料通过空心轴颈给入空心圆筒进行磨碎，圆筒内装有各种直径的磨矿介质（钢球、钢棒或砾石等）。当圆筒绕水平轴线以一定的转速回转时，装在筒内的介质和原料在离心力和摩擦力的作用下，随着筒体达到一定的高度，当自身的重力大于离心力时，便脱离筒体内壁抛射下落或滚下，由于冲击力而击碎矿石。同时在磨机转动过程中，磨矿介质相互间的滑动运动对原料也产生研磨作用。磨碎后的物料通过空心轴颈排出。

技术参数

操作规程

1、开车前检查好机械和电器各部分，检查各连接螺栓是否松动；各润滑点润滑是否正常，传动装置是否正常可靠，防护装置完好，电器仪表是否灵敏，电机碳刷接触良好。

2、盘车一周，检查设备转动部分或周围有无障碍物，并消除。启动时周围不准站人。

3、检查无误后，按启动按钮启动电机，注意电流变化。磨球机连续起动不得超过两次，第一次与第二次隔5分钟以上，如果第三次起动，必须同电工、钳工配合检查后，方可起动。不得与其它设备同起，要交错起动，以免跳闸。

4、磨球机正常运转后，要严格按给水、给矿、添加钢球的规定，禁止超负荷运转，空转时间不超过15分钟，以免打坏衬板。

5、运行中要注意检查筒体是否漏浆，认真观察电流、电压、给料、给水是否正常，每半小时检查一次电机及主轴温度不大于60°С，发现问题及时处理。

6、运转中要注意观察中空轴、油环是否转动带油，中空轴温度是否正常，如发现中空轴发热，接近烧瓦时，应立即采取强制冷却措施，不得马上停车，以免造成“抱轴”。同时注意检查各润滑部位油量、温度，定时加油。

7、球磨机停车前应先停止给矿，待机内精矿处理完后，停止给水。按停车钮，拉下电闸。

检修规程

（一）、检修周期：

1、经修1个月；

2、小修1——3个月；

3、中修12——24个月；

4、大修60——120个月。

（二）、检修内容：

1、经修：主要检查油量、调整各部间隙，坚固各部螺栓，更换个别衬板或检查衬板磨损情况，修补进料器。

2、小修：检查清洗测量齿面磨损情况，检查衬板磨损情况，必要时更换。

3、中修：更换进料部分零件，更换传动小齿转轮和轴承，减速箱解体检查。大齿轮在运行3——5年可根据情况调整使用，中空轴运行3——5年应进行测量。

4、大修：解体检查清洗、测量，根据磨损情况，修理或更换大齿轮、中空轴、球面瓦、传动轴、小齿轮及筒体，修理更换电器元件，电器设备大修后，必须进行试运行验收工作。

（三）、检修标准：

1、两轴承底座上加工面在同一水平面上，中心间距允差1mm，纵向中心线不平行度偏差0.5mm，横行中心线偏差每米0.5mm。

2、瓦座球形接触面应接角均匀；每50Ⅹ50mm2内不少于1——2点；中空轴与瓦接触面应为90°——100°每平方英寸不少于2点，轴颈与轴承两侧间隙近似相同。

3、筒体法兰与前方端盖的配合面应保证良好接触，不准加垫片，两中空轴不同轴度允差小于0.8mm。大齿圈与筒体端盖在连接装配校正时，应坚固止推，上好定位销，齿圈的径向摆动不大于0.5mm，轴向摆动不大于0.84mm。

4、衬板安装时应先安装端盖，筒体衬板应从人口处开始，按装配要求进行，各螺钉要均匀把紧，不得漏水。橡胶衬板配合不得有缝隙，有缝隙处要用海绵堵死。

5、小齿轮中心线与大齿轮的中心线要平行，其偏差每米不大于0.2mm。齿顶间隙1/4模数，齿侧间隙1.06-----1.8mm，齿面接触面积不小于齿长的50%，齿高的40%。

6、减速机、电机及传动轴的传动联轴器应保持很高的同轴性，中心线不同轴度不大于0.3mm，中心线倾斜度小于1/1000。
