          一、公司介绍

      江苏竞禹工程材料有限公司位于江苏南通，主要生产成品线性排水沟，HDPE排水沟槽，树脂混凝土沟槽，不锈钢盖板，塑料盖板，不锈钢检查井等。

      公司以诚信为准则，以质量为根本，用心服务好每一位客户！

     二、产品介绍

1、 产品设计依据

设计依据

《室外排水设计规范》GB 50014-2006（2014 年版）

《建筑给排水设计规范》GB 50015-2003（2009 年版）

《建筑制图标准》GB/T 50104-2010

《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002

《给水排水管道施工及验收规范》GB 50268-2008

《民用建筑设计通则》GB 50352-2005

《城镇给水排水技术规范》GB 50788-2012 《建筑排水用高密度聚乙烯（HDPE）管材及管件》CJ/T 250-2007 《不饱和聚酯树脂试验方法》GB/T 7193-2008

《纤维增强塑料用液体不饱和聚酯树脂》GB/T 8237-2005

《建设用砂》GB/T 14684-2011 《建设用碎石卵石》GB/T 14685-2011

《建筑排水塑料管道安装》10S406

适用范围

本图集适用于新建、扩建和改建的市政、住宅小区、工业企业和民用建筑等项目中线性成品排水沟的设计与安装。

2、产品类型、特点及参数

2.1 线性排水沟类型

线性成品排水沟类型 分为两大类

第一种：高密度聚乙烯（HDPE）线性成品排水沟

第二种：聚酯树脂混凝土（PRC）线性成品排水沟

2.2 线性成品排水沟特点

1、线性成品排水沟系统具有流速快、耐腐蚀、强度高、吸水性小、耐候性等特点；

2、与现浇现砌的传统工法相比，能够很好地满足美观、高效排水和承载能力的要求。

2.3 线性成品排水沟材料特性参数

2.3.1 、HDPE线性成品排水沟特性参数

高密度聚乙烯（High Density Polyethylene，简称为“HDPE”）是一种结晶度高、非极性的热塑性树脂。

高密度聚乙烯为无毒、无味、无臭的白色颗粒，具有良好的耐热性（90℃情况下仍然可以短时间工作）和耐寒性（在-40℃低温下任能具有极好的抗冲)，化学稳定性好，还具有较高的刚性和韧性，机械强度好，介电性能，耐环境应力开裂性亦较好。

2.3.2、预铸聚酯树脂混凝土（PRC）线性成品排水沟特性参数

聚酯聚酯树脂混凝土（Polymer Resin Concrete ，简称为“PRC”）是一种以高分子聚酯树脂取代传统水泥混凝土中水泥及水，作为天然碎石、砂、填充物等材料的胶结材，键结而成的一种高分子复合材料。

具有抗压抗弯强度大、耐酸碱性、抗生物腐蚀、耐候性强、使用寿命长等特点。

3.线性排水沟规格简介

3.1沟槽规格

   3.1.1 HDPE沟槽规格

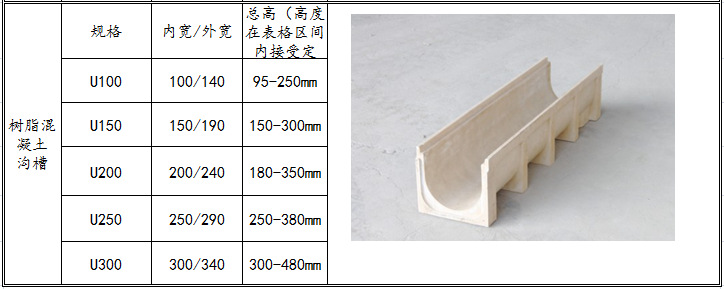

3.1.2 树脂混凝土沟槽规格

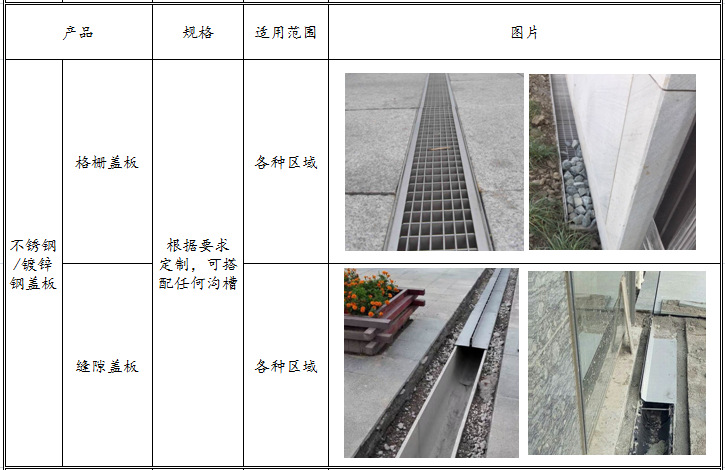

3.2  盖板规格

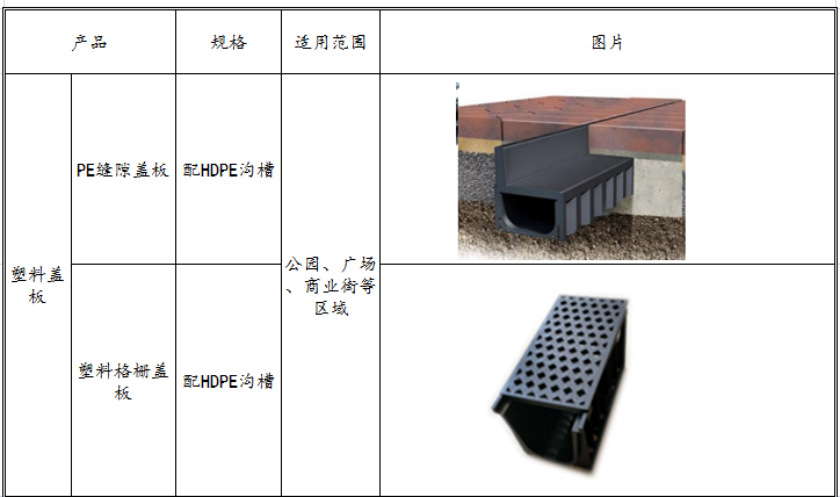

3.2.1  HDPE沟槽-塑料盖板

 3.2.2 沟槽-不锈钢盖板

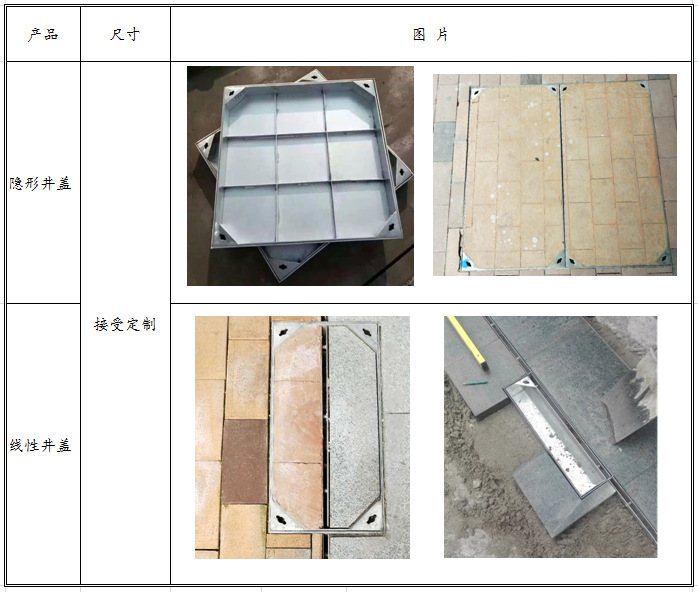

3.2.3井盖系列

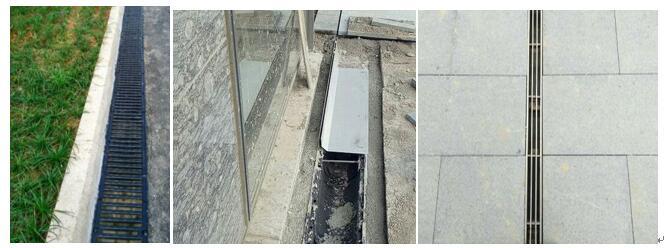

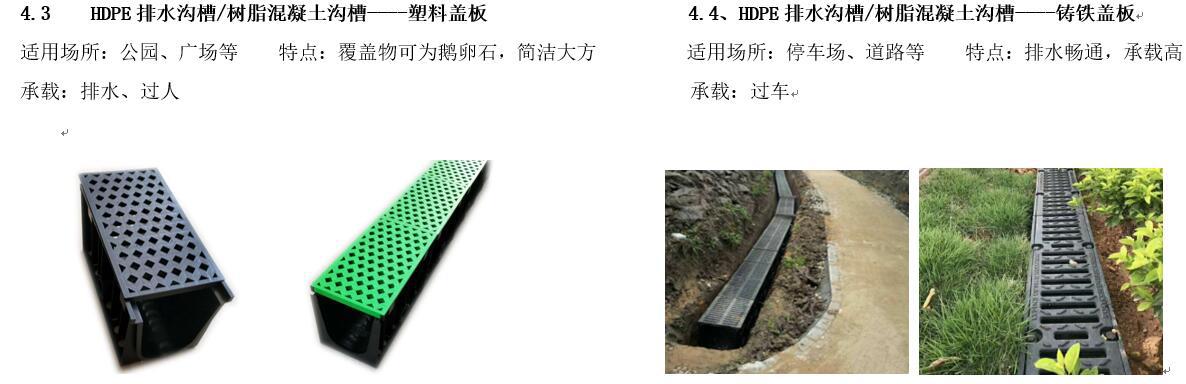

4、线性排水沟应用

   4.1    HDPE排水沟槽/树脂混凝土沟槽----不锈钢缝隙盖板

           特点：线性排水，简洁大方

           适用场所：公园、广场、商业街区等       承载：20吨

4.2  HDPE排水沟槽/树脂混凝土沟槽----钢格栅盖板

适用场所：公园、广场、商业街区、停车场、室内等   特点：线性排水，简洁大方

承载：盖板承载可根据客户需求定制（排水、行人、过车可定制）

5、施工简介

5.1 开挖

5.1.1 确定沟槽开挖的尺寸，确保预先开挖的沟槽能够适合线性排水沟系统的安装要求。开挖尺寸应保证在排水沟底部、侧面都预留至少 100mm～250mm 的空间用于浇筑混凝土垫层。如承载等级提高，底部和侧面垫层厚度也应相应增加。

排水沟承载能力与构筑排水沟地基基槽有着直接关系。一定承载要求的排水沟，必须坐落在相应尺寸的混凝土基槽上。

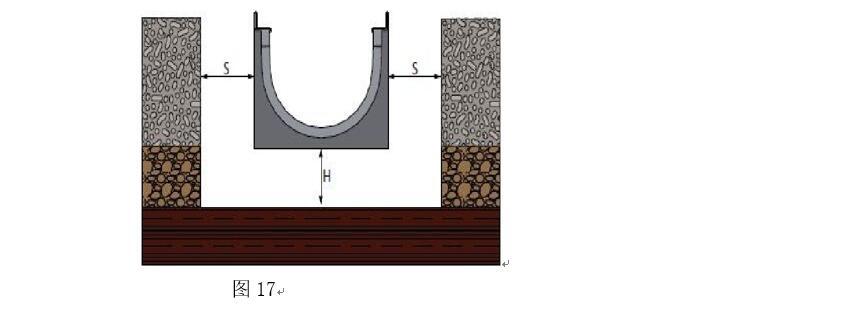

如图17所示。

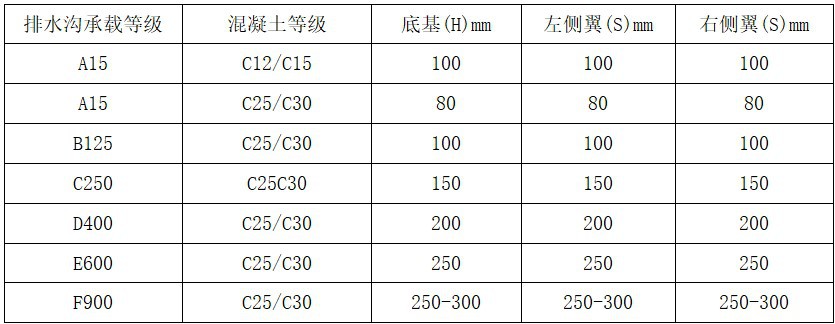

具体预留的空间尺寸，应当按照排水系统设计承载要求以及混凝土等级来确定，可参照下表执行。

注：特殊设计要求的，如E600-F900承重要求的沟体，H部分要求放置8毫米的钢筋网格结构（15X15厘米）加固。

5.1.2、浇筑基槽底基

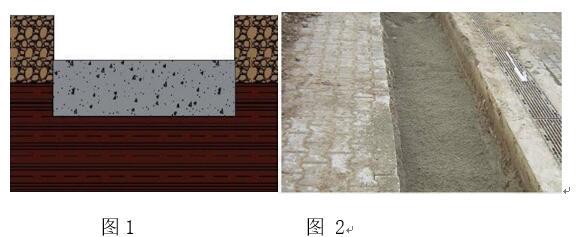

用水泥混凝土浇筑符合承载等级要求尺寸的基槽底基。如图1、2所示。

5.1.2、浇筑基槽底基

用水泥混凝土浇筑符合承载等级要求尺寸的基槽底基。如图1、2所示。

注意：基槽底基应按设计要求制作小引水斜坡。引水坡由高至低，指向系统的排水出口（如市政排水系统接入口）。

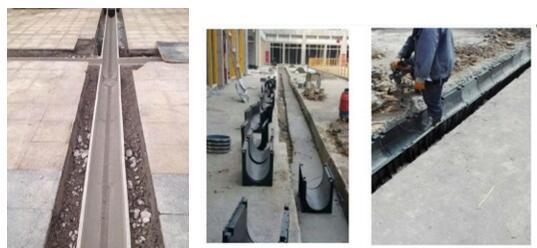

5.2 安装

布置沟体

5.2.1在施工过程中，应保持沟体连接槽内干净，不得有任何异物，否则导致排水沟漏水，沟体不水平等问题。

5.2.2应保证排水槽两侧进水设计合适的倾斜度。

5.2.3 应从出水口开始安装，固定底部，方便侧面混凝土支撑的浇筑。

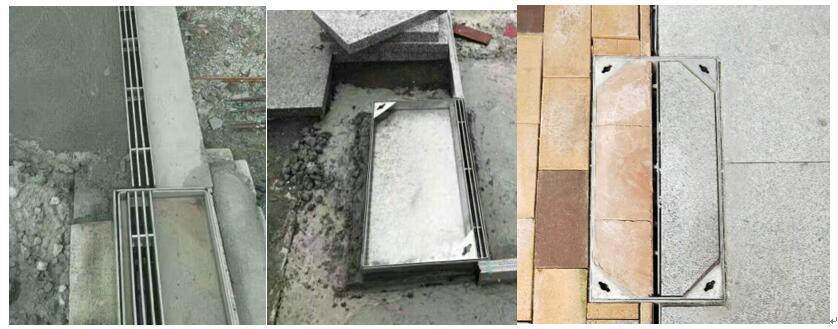

盖板安装

  如设覆盖物时，覆盖物必须高出沟体水平面3mm～5mm。

5.2.4  沟体连接处应做密封处理。

5.3线性成品排水沟验收

  应满足现行国家标准《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 和《给水排水管道施工及验收规范》 GB50268-2008 相关要求。

 5.3.1应检查沟体盖板表面是否平整，并对外观质量进行复核检查。

 5.3.2线性排水系统的承载力必须达到设计规定的承载力要求。

5.3.3检查排水沟内淤泥情况以确保沟体内壁光滑，排水流畅。

5.4 线性成品排水沟维护

宜定期检查排水沟的使用情况，时间间隔根据使用情况确定，建议每周一次。

检查内容包括：

（1）移走盖板；

（2）清理沟内杂物，用宽 100mm 的铲子清理沟体；

（3）用水冲洗沟体内部（但不要用高温水或清洗剂）；

（4）用专用修理工具修补破损处；

（5）如有需要用密封胶修补接缝处；

（6）将垃圾收集篮内污物清理干净，排水口及管道连接处也要清理；

 (7)将垃圾篮放回原位，将盖板放回原位并紧固。
