波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。

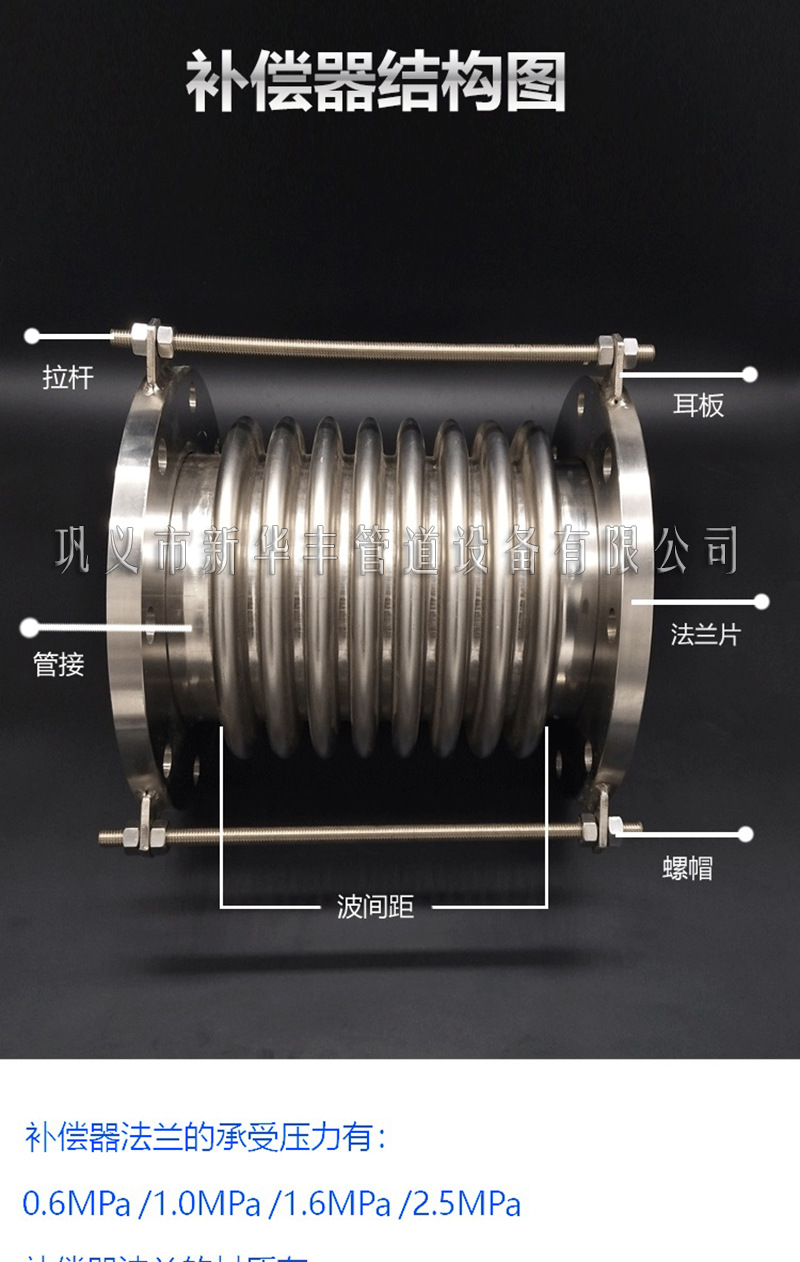

     波纹补偿器，习惯上也叫膨胀节，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。主要用在各种管道中，它能够补偿管道的热位移，机械变形和吸收各种机械振动，起到降低管道变形应力和提高管道使用寿命的作用。波纹补偿器连接方式分为法兰连接和焊接两种。直埋管道补偿器一般采用焊接方式（地沟安装除外）

由于不同类型的波纹补偿器补偿形式不同，主要有轴向、横向、角向以及组合补偿方式。对同时存在多种位移的波纹补偿器，要对其各种位移进行合成，求出总等效轴向位移，检测是对总等效轴向位移而言。也就是说，波纹补偿器公称位移的检测是对总等效轴向位移检测。

     通用类波纹管的公称位移，实际上就是波纹管给定的名义位移变形的能力。对于用波纹管制成的膨胀节(补偿器）、补偿器而言，通常称为补偿量，反映了波纹管吸收系统位移的能力，表示在一定条件下，产品所具有的最大的补偿能力。波纹管在正常工作时，要吸收系统位移而产生位移变形，同时还要保证一定次数的正常安全工作位移循环次数。因此波纹管在设计时，根据每一个波可以承受的位移大小，设计有一定的波纹数，当每个波都在均匀地承受位移载荷，没有局部超负荷时，波纹管可以正常的工作。设计合理时，可以保证一定的设计工作位移循环寿命次数。在JB/T 6169-92“金属波纹管”标准中，对此项性能的检测做出了规定。

特点：
1、补偿热膨胀：可以补偿多方向，大大优于只能单式补偿的金属补偿器。
2、补偿安装误差：由于管道连接过程中，系统误差再所难免，纤维补偿器较好的补偿了安装误差。

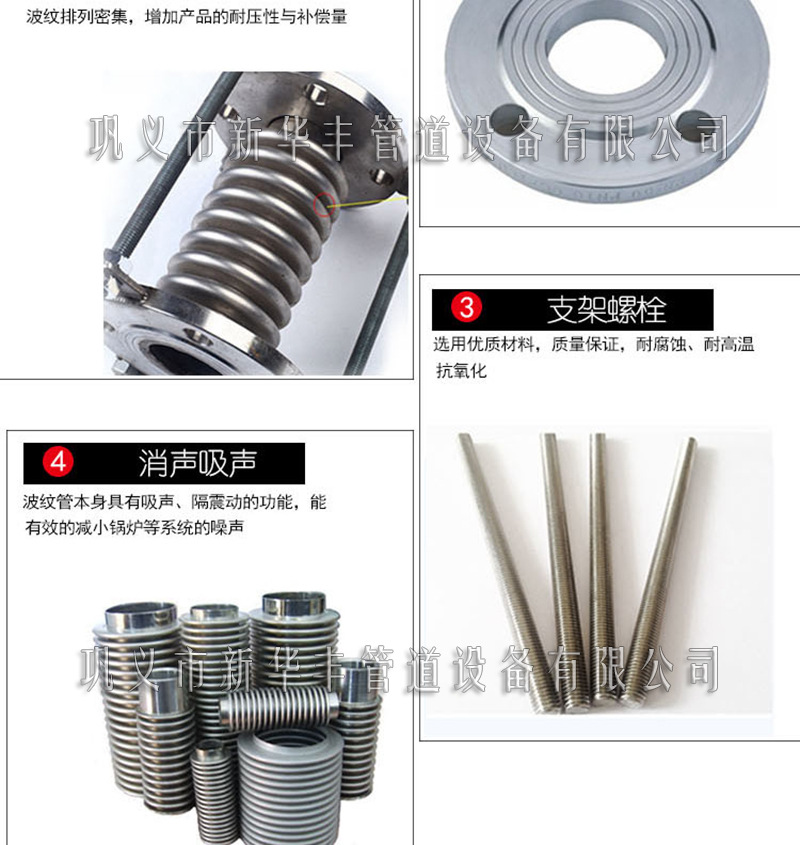

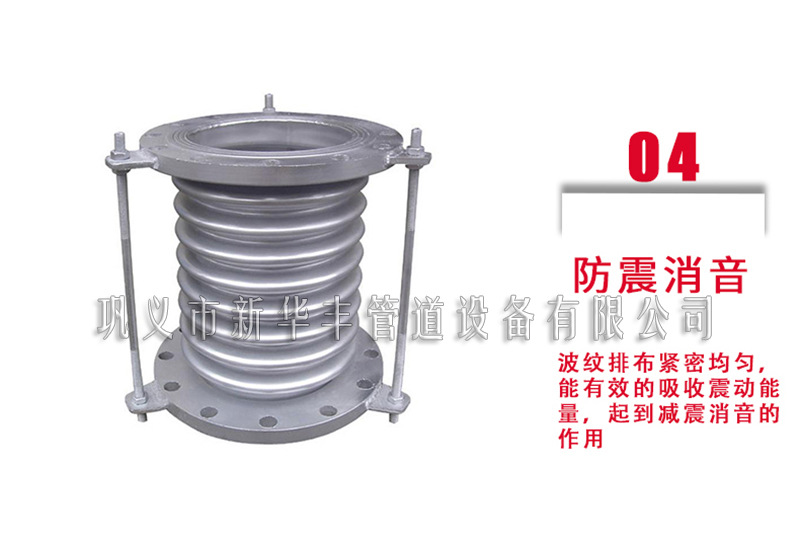

3、消声减振：纤维织物、保温棉体本身具有吸声、隔震动传递的功能，能有效的减少锅炉、风机等系统的噪声和震动。
4、无反推力：由于主体材料为纤维织物，无力的传递。用纤维补偿器可简化设计，避免使用大的支座，节省大量的材料和劳动力。
5、良好的耐高温、耐腐蚀性：选用的氟塑料、有机硅材料具有较好的耐高温和耐腐蚀性能。
6、密封性能好：有比较完善的生产装配系统，纤维补偿器可保证无泄露。
7、体轻、结构简单、安装维修方便。
8、价格低于金属补偿器、质量优于进口产品。

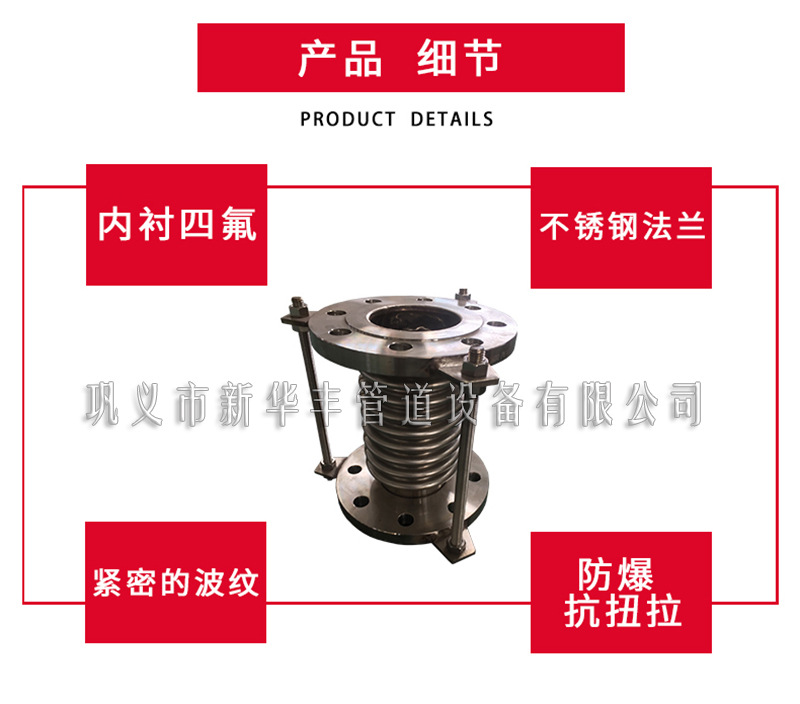

不锈钢
有直筒型、复式、角向型和方型等四种类型。

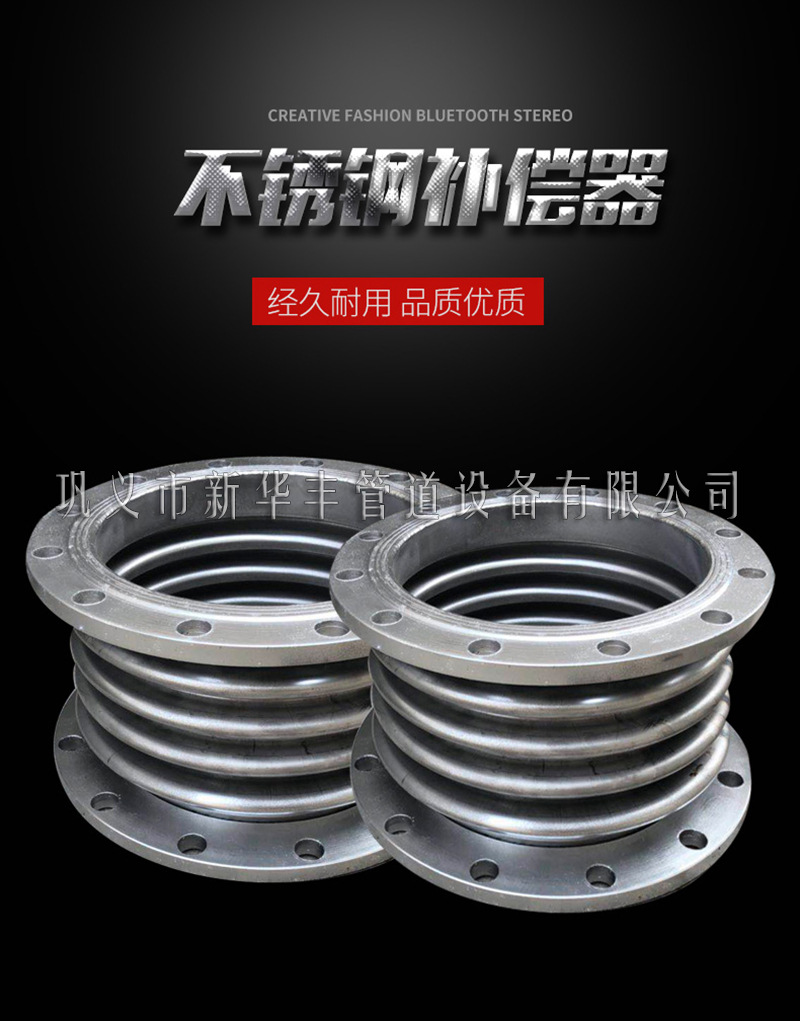

不锈钢补偿器可补偿轴向、横向、角向、具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点，特别适用于热风管道及烟尘管道。
金属
金属波纹补偿器的可靠性是由设计、制造、安装及运行管理等多个环节构成的。可靠性也应该从这几个方面进行考虑。材料选择对用于供热管网的波纹管的选材，除应考虑工作介质、工作温度和外部环境外，还应考虑应力腐蚀的可能性、水处理剂和管道清洗剂对材料的影响等，并在此基础上结合波纹管材料的焊接、成型以及材料的性能价格比，优选出经济实用的波纹管制作材料。

安装使用：

1、补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。
2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。
3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。
4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。

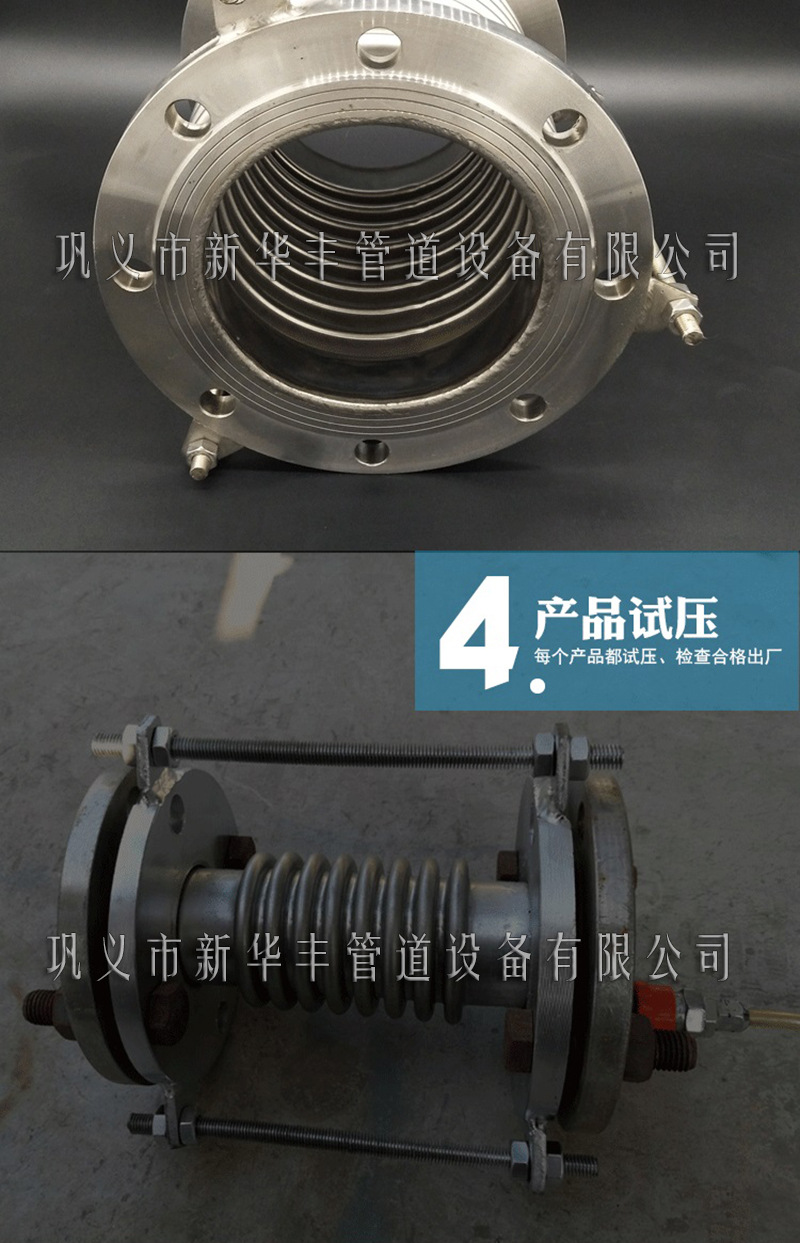

8、水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。
9、水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。
10、与补偿器波纹管接触的保温材料应不含氯。

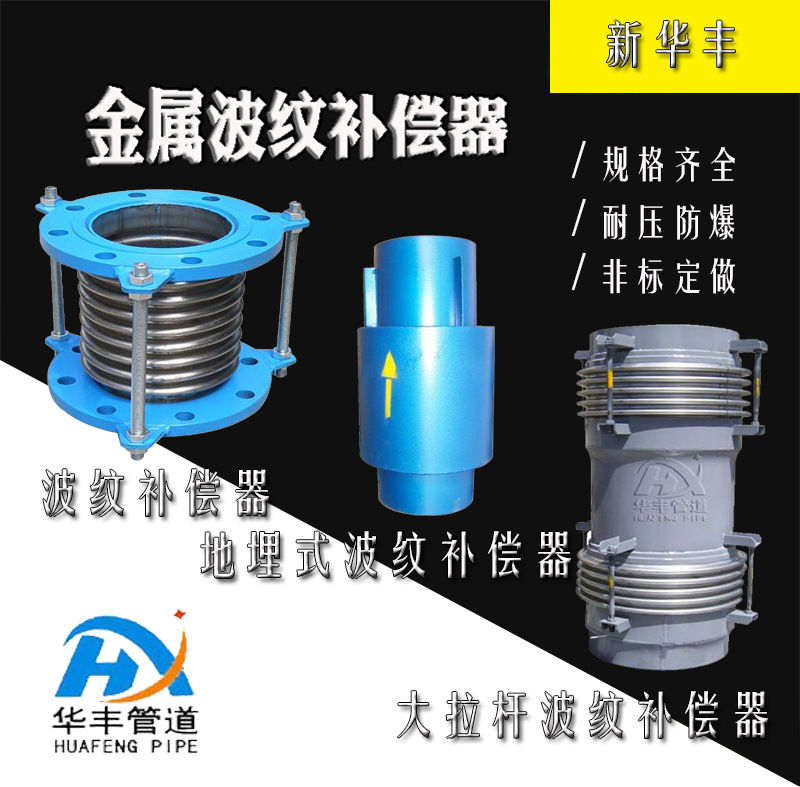

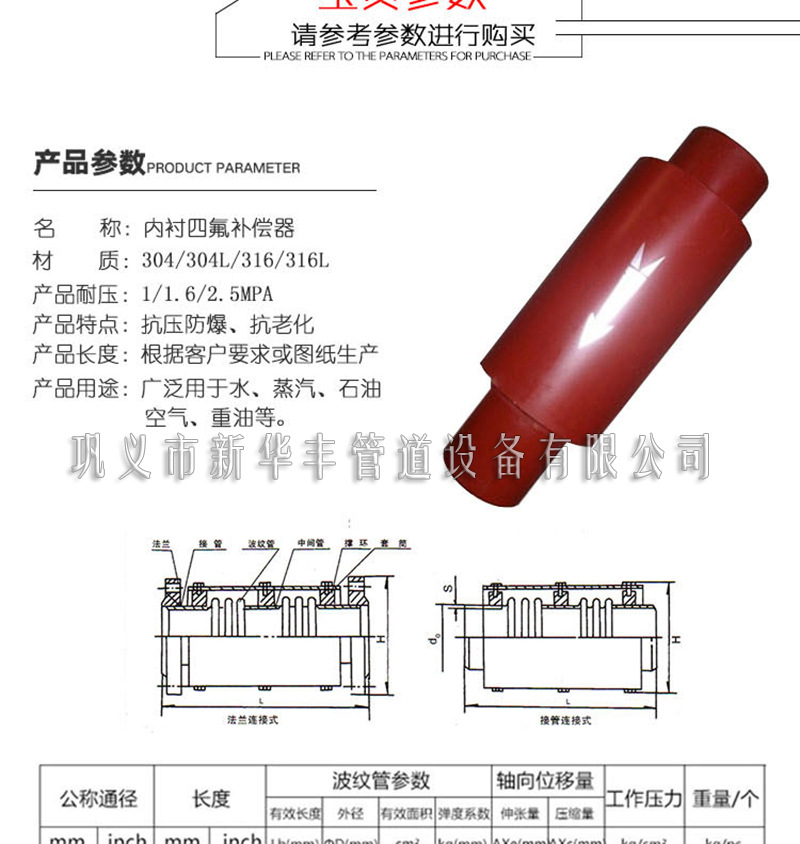

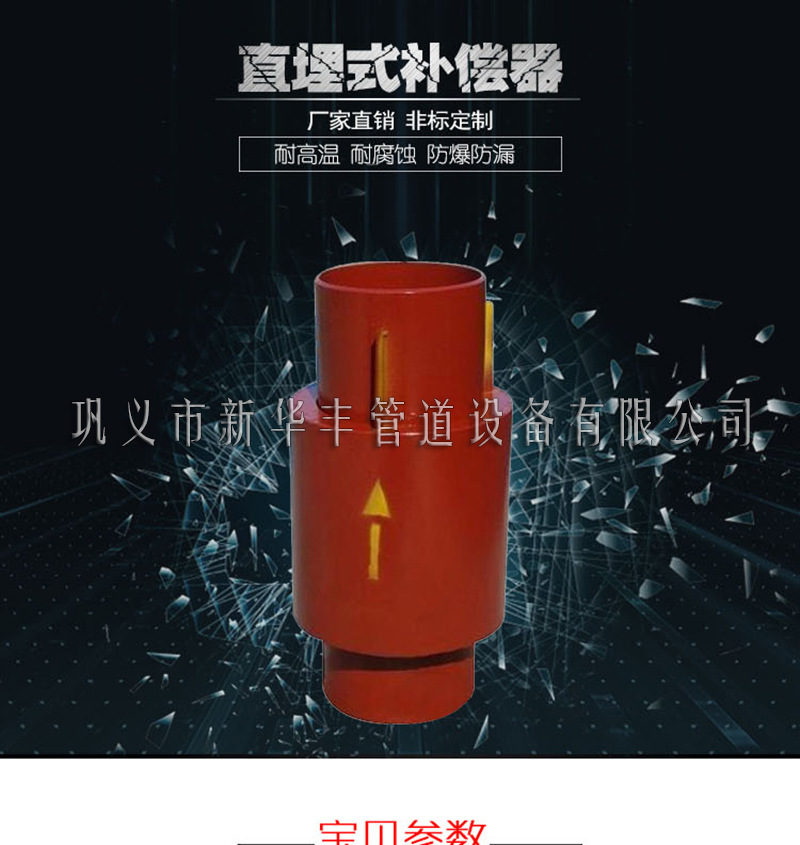

直埋式波纹补偿器，主要用于直埋管道的轴向补偿，具有抗弯能力。
用途：
直埋式波纹补偿器主要用于直埋管道的轴向补偿，具有抗弯能力。

使用说明：
直埋式波纹补偿器主要适用于轴向补偿，同时具有超强抗弯能力，所以不考虑管道下沉的影响，直埋式波纹补偿外壳及导向套筒保护下实现自由伸缩补偿，其它性能跟普通波纹补偿器相同。

安装注意事项：
3.1为使直埋式波纹补偿器起到补偿作用，补偿器两端必须设固定支架，防止管道受内压推力影响外移拉伸。
3.2直埋式波纹补偿器的一端（指单向补偿的直埋式补偿器死端）要靠近一端的固定支架，用补偿器的活头补偿管道。
3.3根据直埋式波纹补偿器的补偿量设定两个固定支架的距离，补偿量一般不大于管径。
3.4试压过程中以直埋式波纹补偿器不得出现拉伸现象。

使用说明:

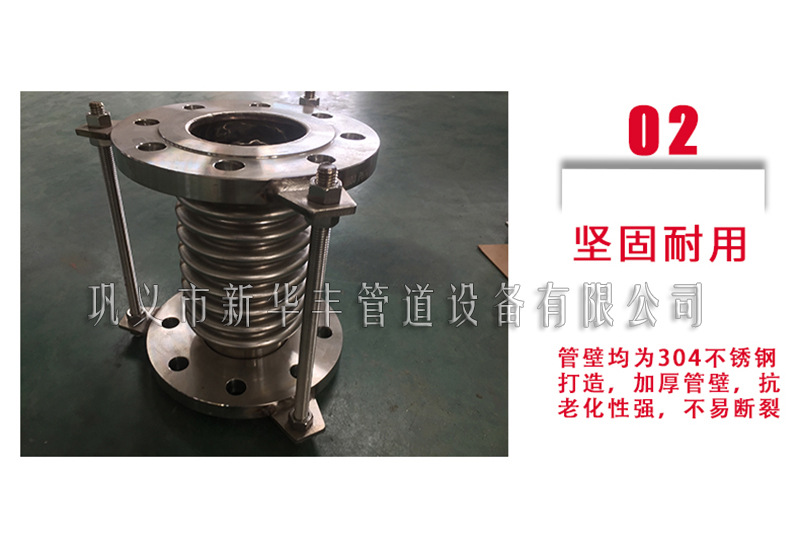

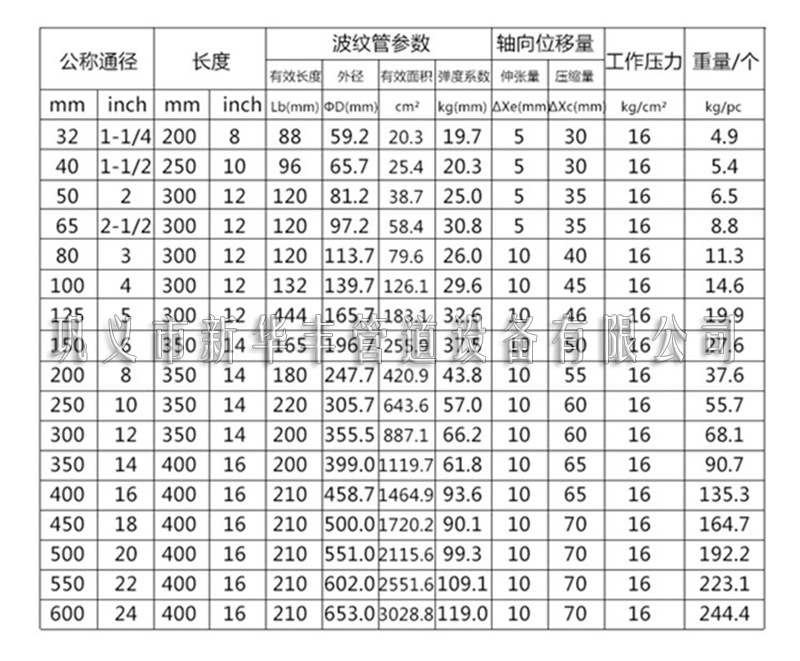

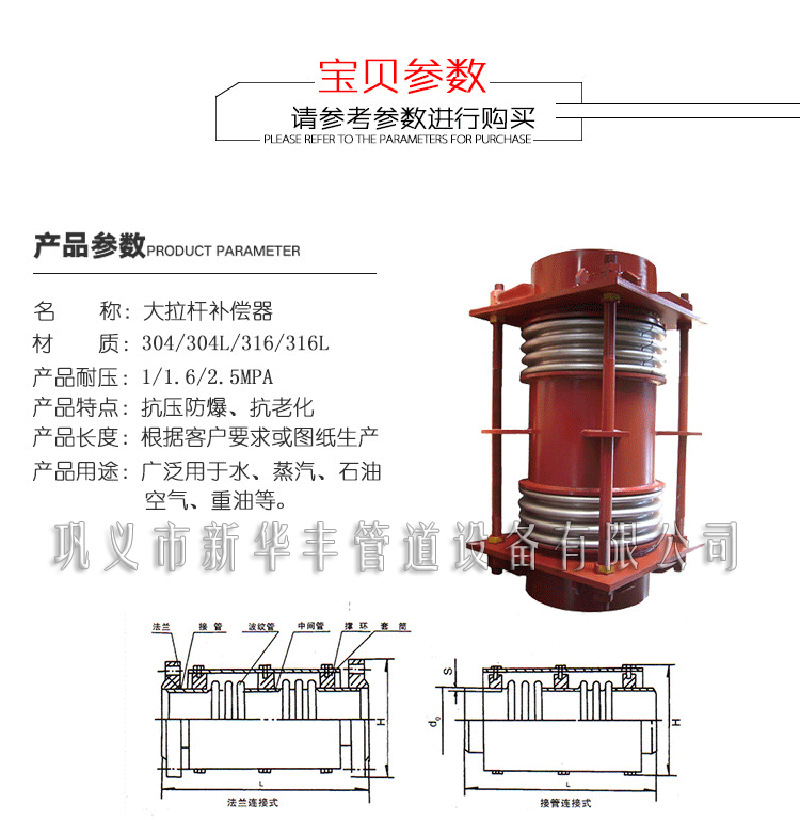

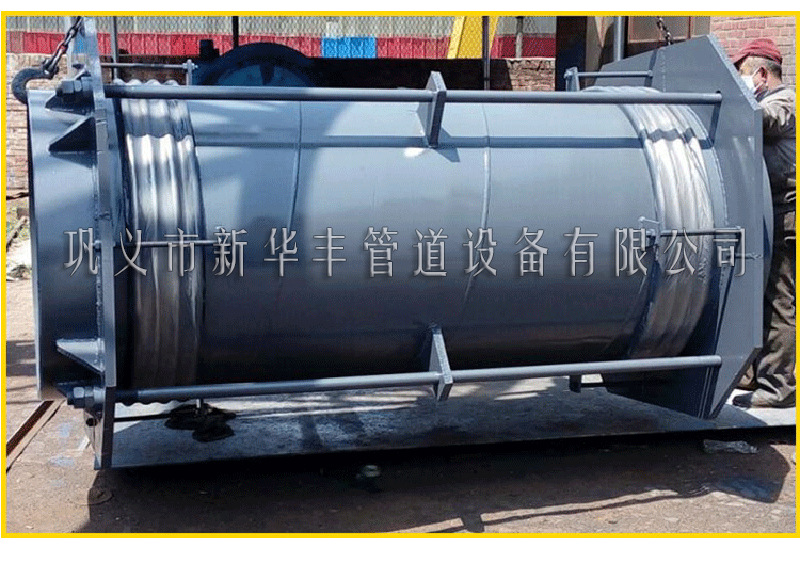

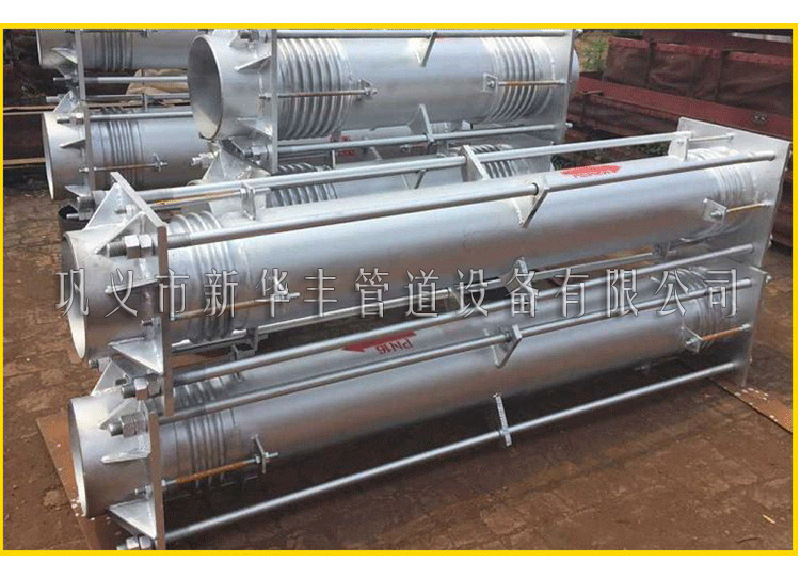

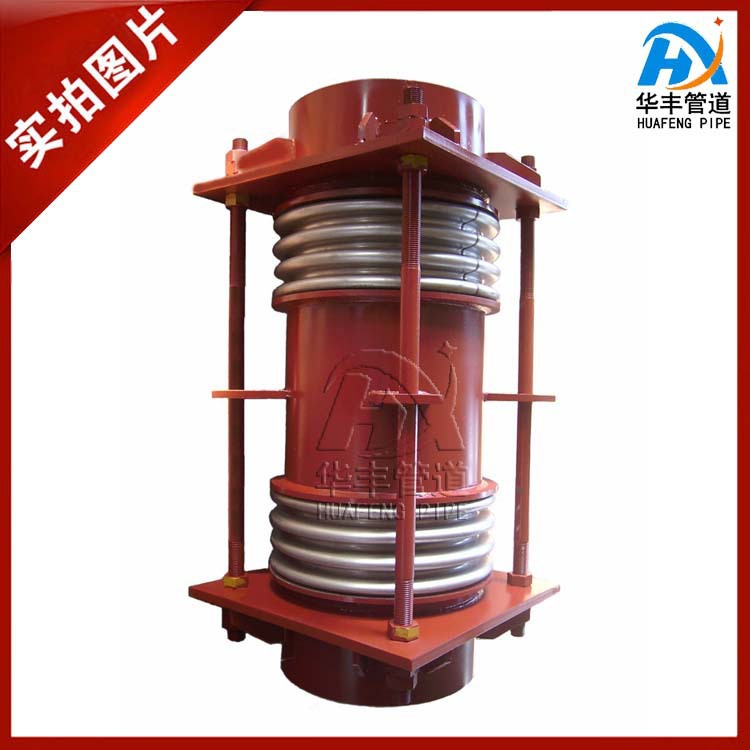

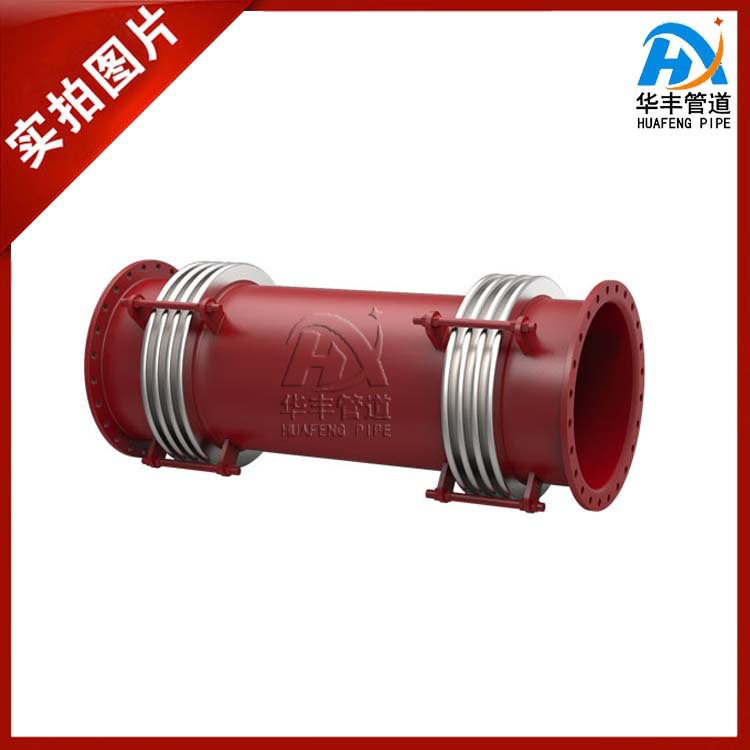

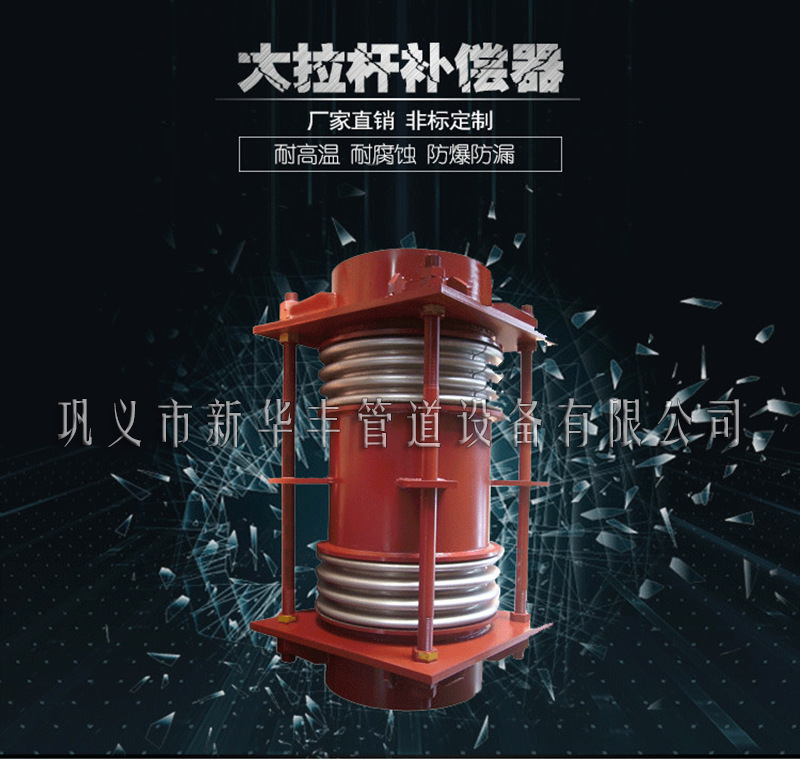

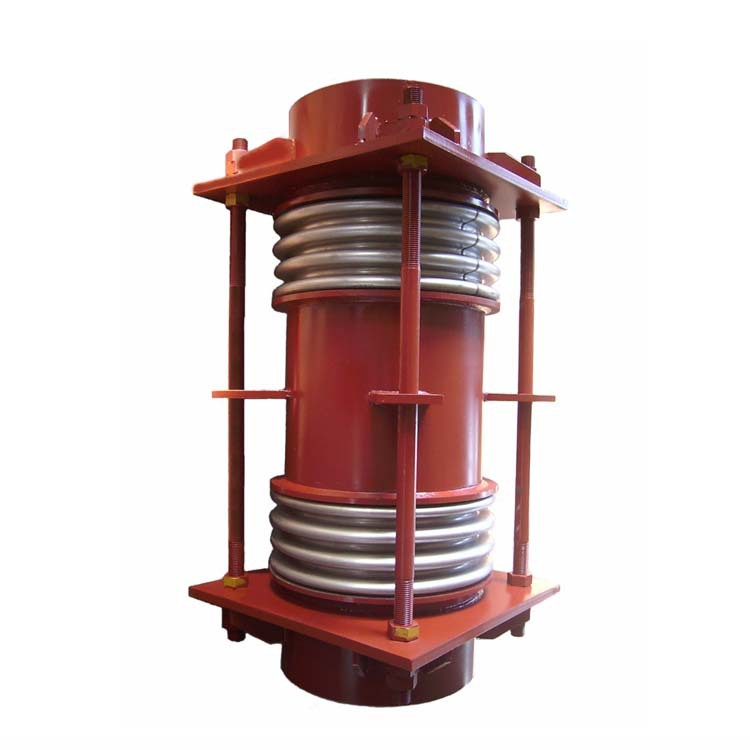

大拉杆横向波纹补偿器对支座作用力的计算：
横向弹力： Fy=Ky·Y 　弯矩：M=Fy·L
式 中： Ky-横向刚度 N/mm 　Y-横向实际位移（变形量）mm
L-管架到补偿器中点的距离m

安装工作:
1、补偿器到货后，需对以下内容进行开箱检查：
文档资料：需检查补偿器标牌、合格证上所列型号、规格及技术参数是否一致，其它所需的附属技术文件是否齐全。
外观检查：补偿器无明显的划伤或尖压痕；补偿器内部（波谷）应无异物；连接端口应完好，如法兰联接密封面应无贯穿伤痕，涂层无起皮、龟裂、剥落，大拉杆、运输拉杆及紧固件应完整。
2、补偿器吊装及运输注意事项：
吊装时应使用专用的吊装工夹具或起重吊耳，严禁使用运输拉杆作为承力部件。无起重吊耳的小口径补偿器，因其重量轻，可用绳索捆在接管上。
运输、储存过程中要防止日晒雨淋、水浸泡、有害气体腐蚀。
运输、储存过程中要防止跌落、碰撞，不要与其它物品堆放在一起，以免碰伤损坏波纹管。
运输过程中要捆绑牢固，防止窜动及滚动。
