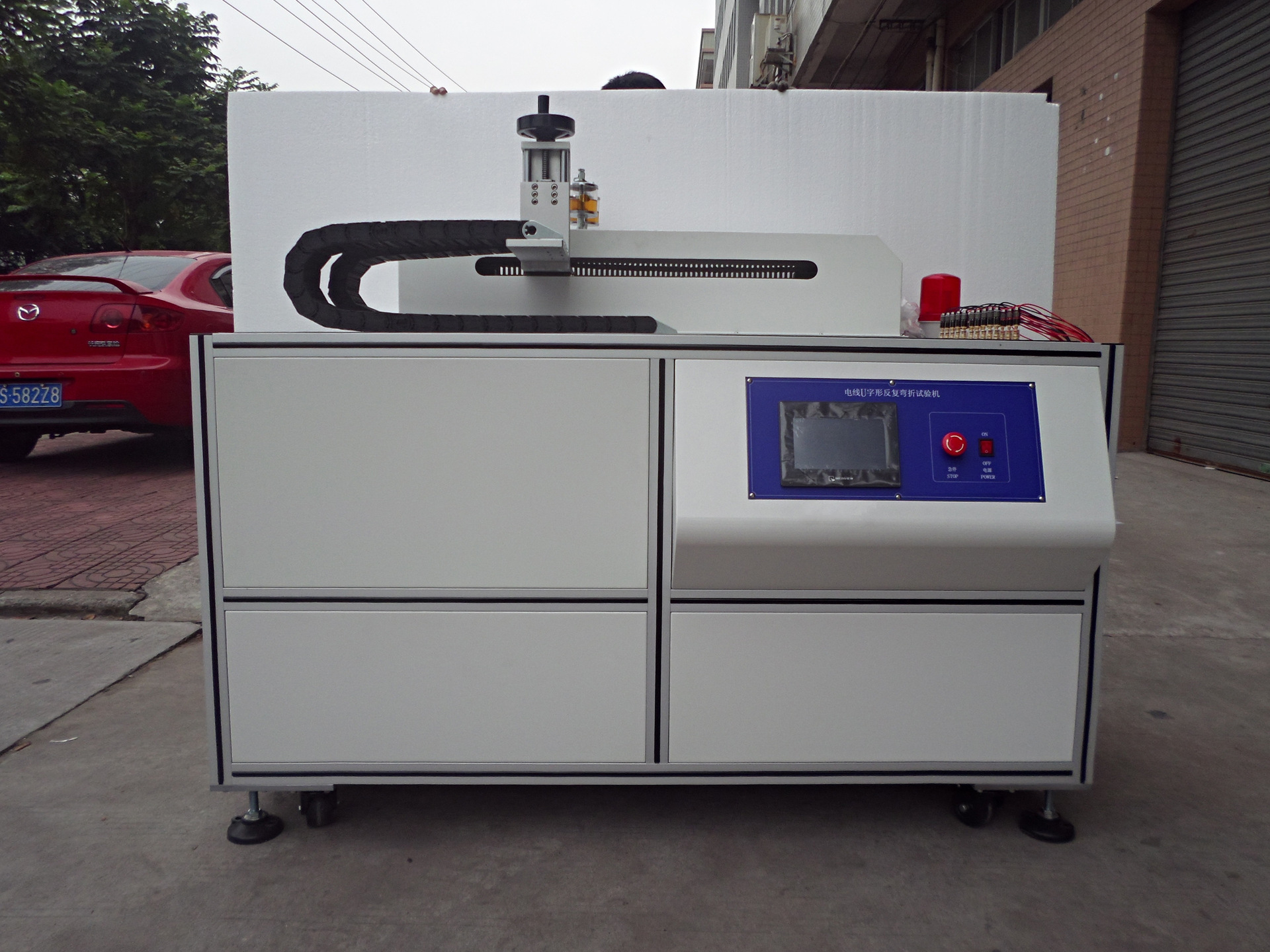

此大型燃烧试验柜是严格按 照 UL1581 sect 1080.1~1080.14 标 准 生 产 ， 完 全

符 合 VW-1 （ Vertical-specimen ）Flume Test 燃烧试验标准。 经济适用并大量被

电线电缆 行业广为使用。参数详细如 下： 整个试验在一个体积 为 4.8 立方米密封

的实验室 进行。试验方法：调节好火 焰高度，将火焰置于试 件下，燃烧 15 秒，

熄灭 15 秒，重复 5 次后检验试件被 焚情形，可设定燃烧，熄灭 时间及重复次数，

并可自动 操作。适用于 UL1581、 UL13、UL444、UL1655 之 VW-1 以及 CSA 之 FT-1

技术说明

UL1581本 UL燃烧试验室参照UL1581-2006之1080节（VW-1燃烧试验）、1100节（水平试样 / FT2燃烧试验）要求设计制做，用于用于测试电线电缆在过热、过流等非正常状态下，其绝缘层的阻燃性能。试验室由试验部分和控制部分组成。控制系统自动化程度高，具有自动点火、校温功能，温度和时间数字显示，观察记录方便，使用稳定可靠。

基本规格

试验箱体

1、高防腐钢板密封，喷涂高防腐度油漆，试验时绝无空气流通；

2、箱体正面设有钢化玻璃观察门，便于观察试验情况；

3、操作面板设在观察门右侧，便于观察试验情况；

4、内部容积≥4.0m3。

测温系统

1、热传感器（电解铜块10.0±0.05g和热电偶）；

2、K型热电耦，配0.5mm直径的不锈钢管的外套；

3、智能PID温控表和K型热电耦相匹配，其读数可达1000℃；

4、计时器：0 ~ 99H99 / 99M99 / 99S99 可任意设置，最小分辨率可达 0.01S；

5、试验火焰在从100℃±2℃ 上升至 700℃±3℃ 时需要时间为 54s±2s 。

试验装置及试验夹具

1、主要夹具：试验支架与燃烧喷灯；

2、试验支架：由SUS304#不锈钢制作，分水平支架与垂直支架；

3、燃烧喷灯： 满足ASTM D 5025-05要求，标准功率：500W；喷火口直径：

0.90±0.03mm，喷火口长度：1.60±0.05mm，

喷管内径：9.5mm；喷口距空气进口高度：100mm±10mm。

燃气及燃气流量控制系统

1、燃气：纯度至少 98% 甲烷，由客户自备；

2、燃气控制系统：
    (1)、主要包括：流量计、，压差计；
    (2)、流量计量程：1000ml/min；
    (3)、燃烧减压阀：1个；
    (4)、U型压差计：1 个。

排烟系统

1、低噪音工业风机，排气迅速，试验人员完全接触不到气体，对身体无害。

控制系统

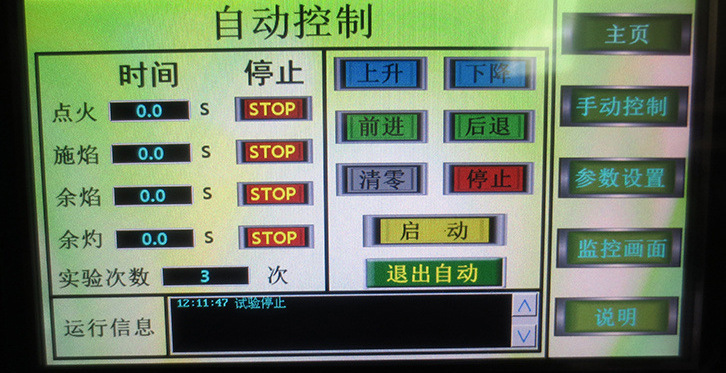

1、采用PLC控制系统及大屏幕触摸屏，界面美观，操作方便易懂；

2、传动系统采用步进电机控制，倾斜角度可设定，精确易操作；

3、可配置打印机，打印试验报告

 主机控制柜，说明书 ，工具 一组。
