外观设计专利号ZL201730261701.5，权利所有，仿制必究！

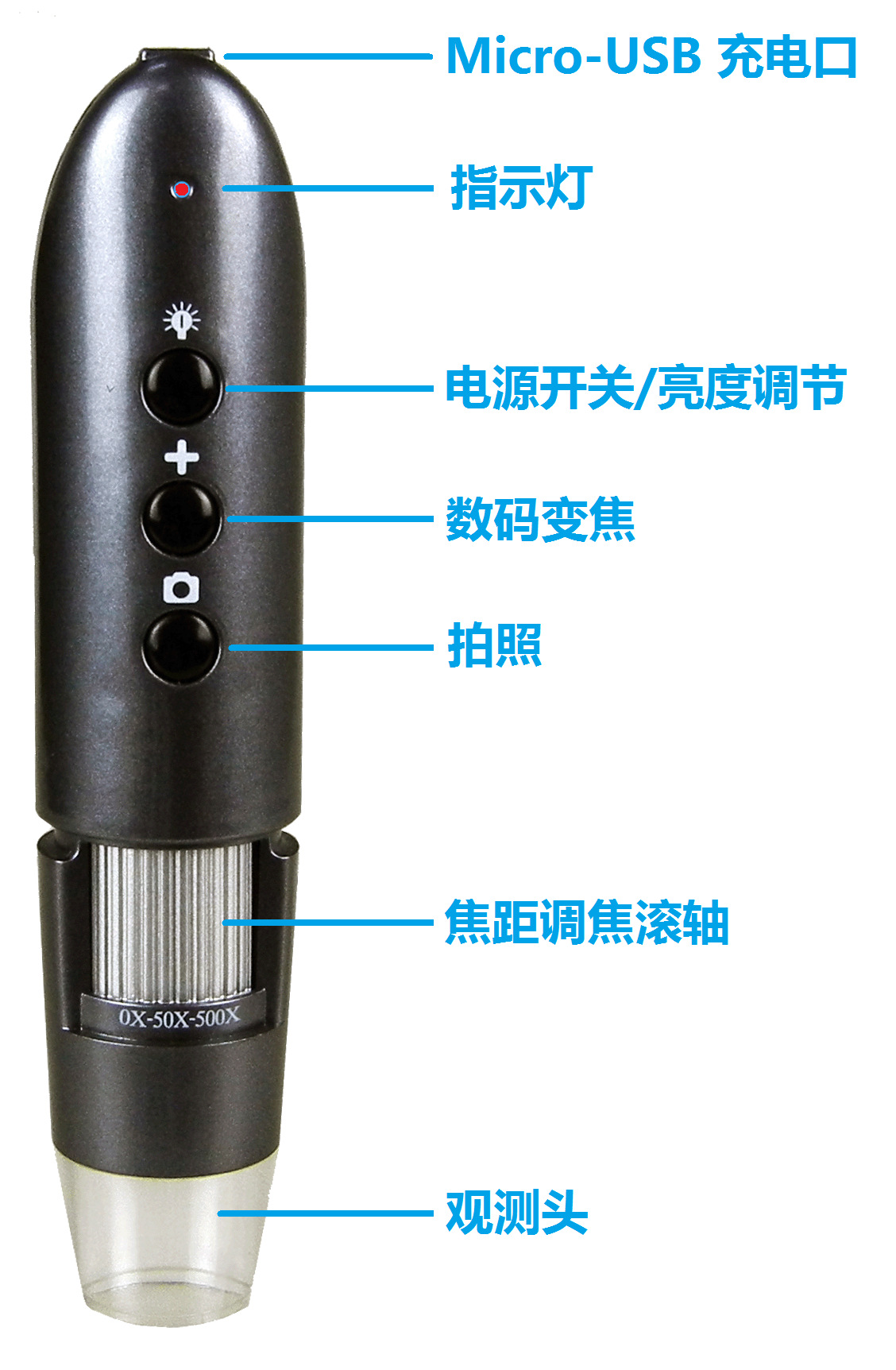

1.1各部件功能及使用说明

Micro USB 充电接口：当设备电量低时，用Micro USB充电线连接5伏直流电源充电电源为设备充电，此时红灯常亮，充满之后红灯熄灭。在充电过程中不建议使用设备（会降低设备电池的使用寿命）。

电源开关/ LED 亮度调节：在关机状态下，长按此按键5秒开机，前头大灯亮起可松开按键。在开机状态下，短按此按键可调节LED照明光源的亮度，而长按进行关机。

状态指示灯：开机后前头大灯亮起，10秒后绿色指示灯闪烁时WIFI功能启动，WIFI连接成功后绿色指示灯常亮。当给设备充电时红灯常亮，电充满后红灯熄灭。当电池电量不足时本机自动关机，所有灯光熄灭。

数码变焦：在设备连接状态下，点按此按键可将画面进行数码放大。

拍照/录像：在设备连接状态下，点按此按键可进行拍照并自动保存。长按此按键5秒进入录像模式，松开按键后保持录像状态，再长按此按键5秒退出录像模式并自动保存这段时间内所录制视频。照片和视频被保存在IOS/Android设备上，可用相关APP软件进行查看。

焦距调节滚轴：在设备连接状态下，旋转此滚轮可以调节焦距，对着拍摄物体转动进行对焦，直到看到清晰图像。

1.2规格：

传感器：高性能感光芯片

主控芯片：专用主控24Bit DSP

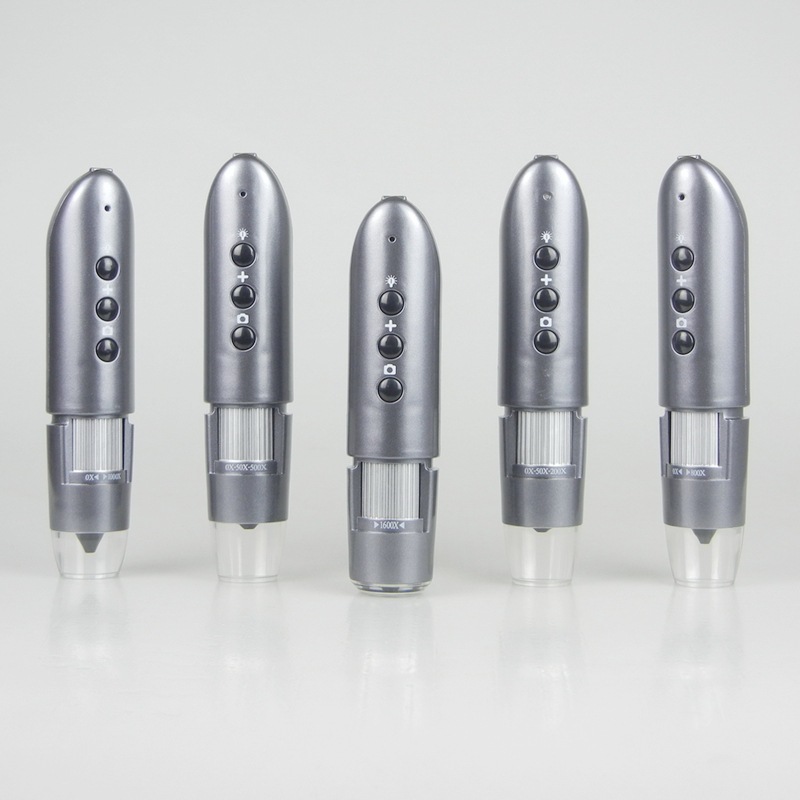

放大倍率：200X, 500X, 800X, 1000X, 1600X （根据型号）

拍照/录像：支持

辅助光源：白色LED光源

静态分辨率：1280x720

影像分辨率：1280x720

光学变焦：手动变焦

数码变焦：支持 5X

光盘：内含安卓APP，用户手册

支持系统：Android 4.0以上, IOS 8.0以上

电池：1400毫安

充电时间：6小时

工作时间：4小时

充电电源：Micro-USB（5V DC)

产品颜色：银灰色

主体尺寸：160 mm (长) 33 mm (外径)

单机包装重量180克

1.3安全警告及注意事项：

1. 勿自行拆解本产品，以避免静电击穿精密芯片。

2. 勿用酒精等有机溶剂清洁产品。

3. 勿用手指触摸镜头，以免表面造成刮痕和脏污。

4. 户外使用时应避免高温和高湿环境中，防电子器件短路。本产品不具有防水功能，请应避免淋雨和进水。

5.本产品的使用和存储温适度范围：0°C ~ 40°C，相对湿度：45%RH ~ 85%RH

6. 若不慎使异物或水份/液体进入数产品内部，请先拔除USB线。并送至维修中心检修，切勿自行处理。

7. 设备测量精度仅供参照，由测量误差引起的纠纷与本产品无关。

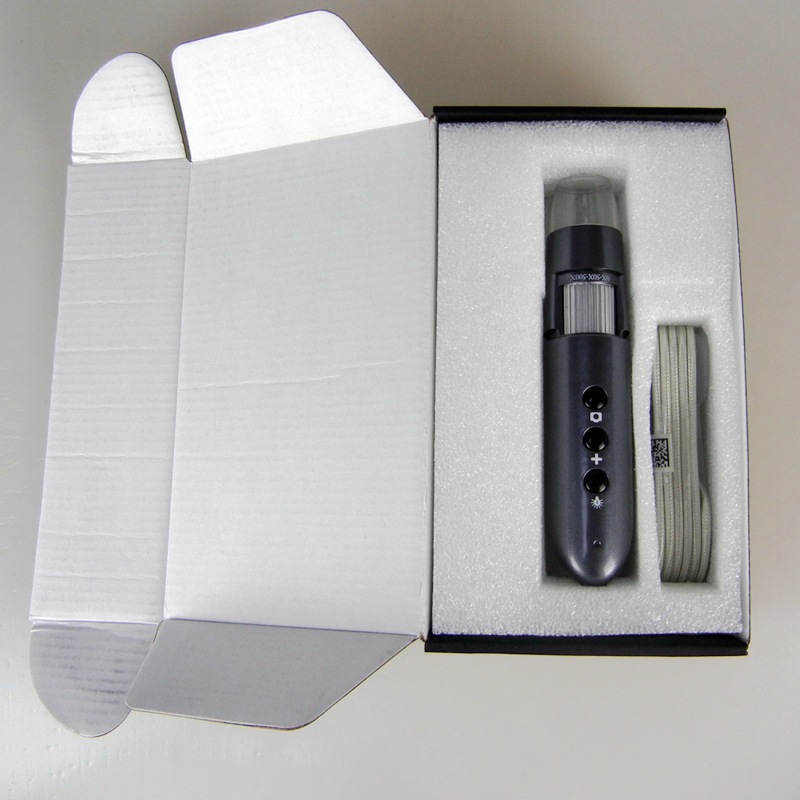

1.4 包装清单：

WIFI数码显微镜 1台

光盘CD 1张

数据线1条

说明书1张

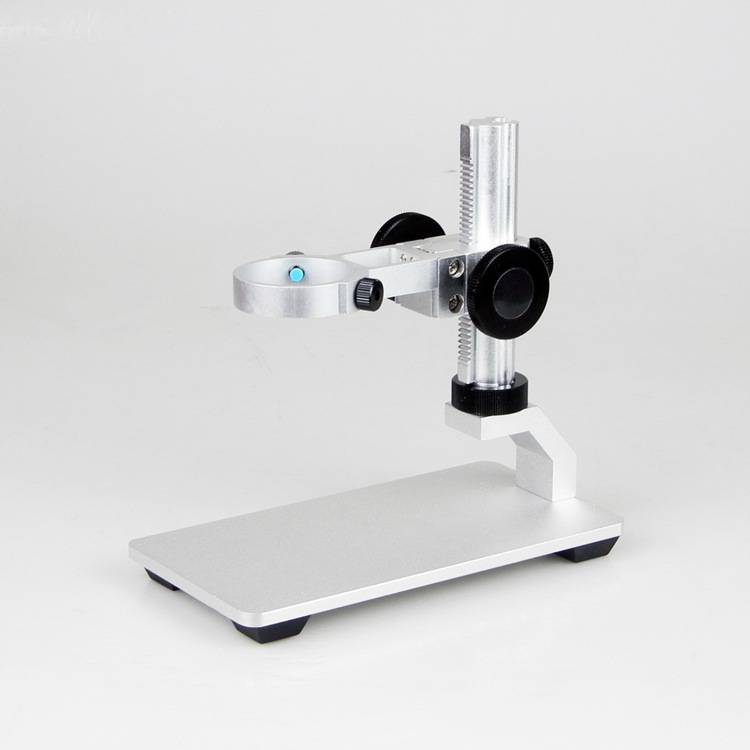

注意：其他支架需要另配，请咨询客服

2.2  开启设备

长按开关按键5秒开机，前头大灯亮起可松开按键。10秒后绿色指示灯闪烁时WIFI功能启动。

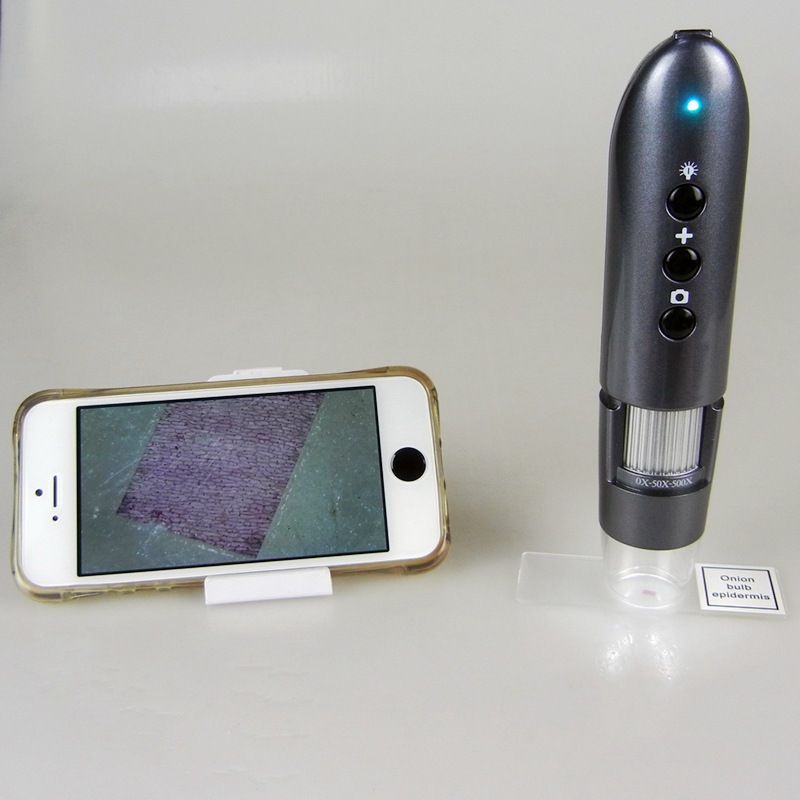

2.3 连接WIFI数码显微镜至您的IOS/Android设备

打开IOS/Android设备的WIFI设置，找到一个名为“UMW10”的WIFI热点（无加密），并点击连接，连接成功后返回IOS/Android设备主界面。找到安装好的“UMW10” APP图标，点击运行。

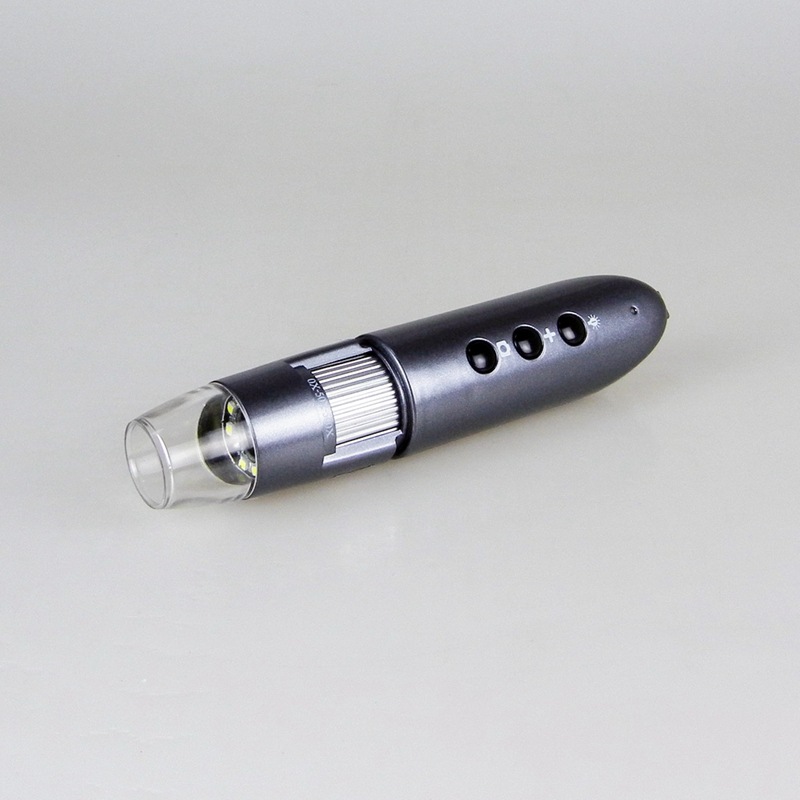

3 产品图片
