IFS 258 系列用于控制烧嘴的点火和火焰监测, 可控制带动助燃风的烧嘴也可控制大气烧嘴, 单阀门控制, 也可用于不用吹扫或吹扫由其它控制系统控制的系统中。

.可控制任何功率燃气烧嘴的点火（点火功率不大于350KW ）

.可采用电离式火焰监测或紫外线UV 监测

.点火和监测可能过一根电极完成

.火焰熄灭后锁定报警

.火线零线端子不可互换

.有正常和故障两组输出端子

.工作电压： 220V ，功率19VA

.火焰检测电流可在2-20 μ A 之间调节

.高压点火电缆最好＜ 1 米

.电缆长度：电离监测方式最长75 米， UV 监测方式最长100 米

.报警灯亮后才可复位

.输出电流：每个输出最大2A ，总电流最大2.5A

.熔断丝： 3.15A ，慢熔H 型符合IEC127-2/5

.使用寿命： 1 × 106 次以上，如采用单电极 270000 次以上

.环境温度： -20 ℃— +60 ℃，不允许有任何的冷凝

图1：助燃风烧嘴(≤ 350kW)

控制模式：开／闭。燃气和空气电磁阀同时打开，烧嘴的点火和火焰监测由单电极完成，火焰故障熄灭后立刻锁定报警。

图2：助燃风烧嘴(≤350kW)

控制模式：连续控制。空气蝶阀开到点火位置，烧嘴在低负荷下点燃，然后由温控仪表控制空气蝶阀的开度，调节烧嘴功率，火焰故障熄灭后可重新点火或锁定报警。

图3：助燃风烧嘴(>350kW)

控制模式：大火/小火或大火/小火/关闭。烧嘴在小火状态下点燃，等操作信号传输到PLC后，PLC会打开空气阀，将烧嘴转换成大火状态，火焰故障熄灭后可重新点火或锁定报警。

火焰监测方式

IFS 258 烧嘴控制器可以采用电离式火焰监测方式或UV 紫外线火焰监测方式。

电离式火焰监测力式( 图4) ：烧嘴控制器会识别到变化的微安电流信号(>2 μ A)) 。不会有火焰模拟产生。点火和火焰监测可由一根电极完成

( 图5) 。

UV 紫外线火焰监测( 图6) ：需要HUVS 紫外线火焰监测设备，内含紫外线光电管和其它电子元件。UV 光电管只会对由火焰或点火电火花产生的紫外线才起反应，而不会受阳光或其它光源的干扰。只能选择一种火焰监测方式，不能同时使用两种方式。

在烧嘴控制器面板上有两个测量孔，用于检测火焰电流大约0~40 μ A ，烧嘴控制器可以检测到的火焰电流在2~20 μ A ，在此范围内控制器的灵敏度可以调节。

如用UV 紫外线火焰监测方式时受到其它烧嘴火焰的影响时，可以将其灵敏度调高一点。测量的火焰电流值应当比设定的门槛电流值高至少3 μ A 。

IFD258D

特点
烧嘴控制器IFD 258-5/1W用于烧嘴间歇式燃烧的自动点火和火焰监测。广泛应用于钢铁、机械、玻璃、陶瓷、塑料和化工等工业加热系统中，同时也可用于大气烧嘴加热系统的控制。

既适用电极电离监测也适用UV紫外线火焰监测方式；
可进行一根或两根电极的点火与监测；
火焰监测的门槛电流可调；
无间断火焰电流监测；
可实现火焰故障熄灭后重新点火或锁定报警两种模式（可转换）；
有“正常”和“故障”反馈输出。

技术参数
工作电压：220 V AC, -10/+10%, 50 Hz；
自身功率：43VA。
输出电流：每个输出最高2A，总电流最大2.5A。
熔断丝：3.15A延时H型。
有“正常”和“故障”两组反馈输出：最高 2 A， 253 V，内部没有熔断保护。
电缆长度：电离式监测最长75 m， UV 紫外线监测：最长100 m。
火焰电流：应该 > 2 μA，门槛电流可在 2－ 20 μA 范围内调节。
使用寿命：1000000次
如采用单电极：270000次
控制阀门个数：1
环境温度：-20℃ ~ +60℃，不允许有任何的冷凝。
防护等级：IP 40
重量：510 g

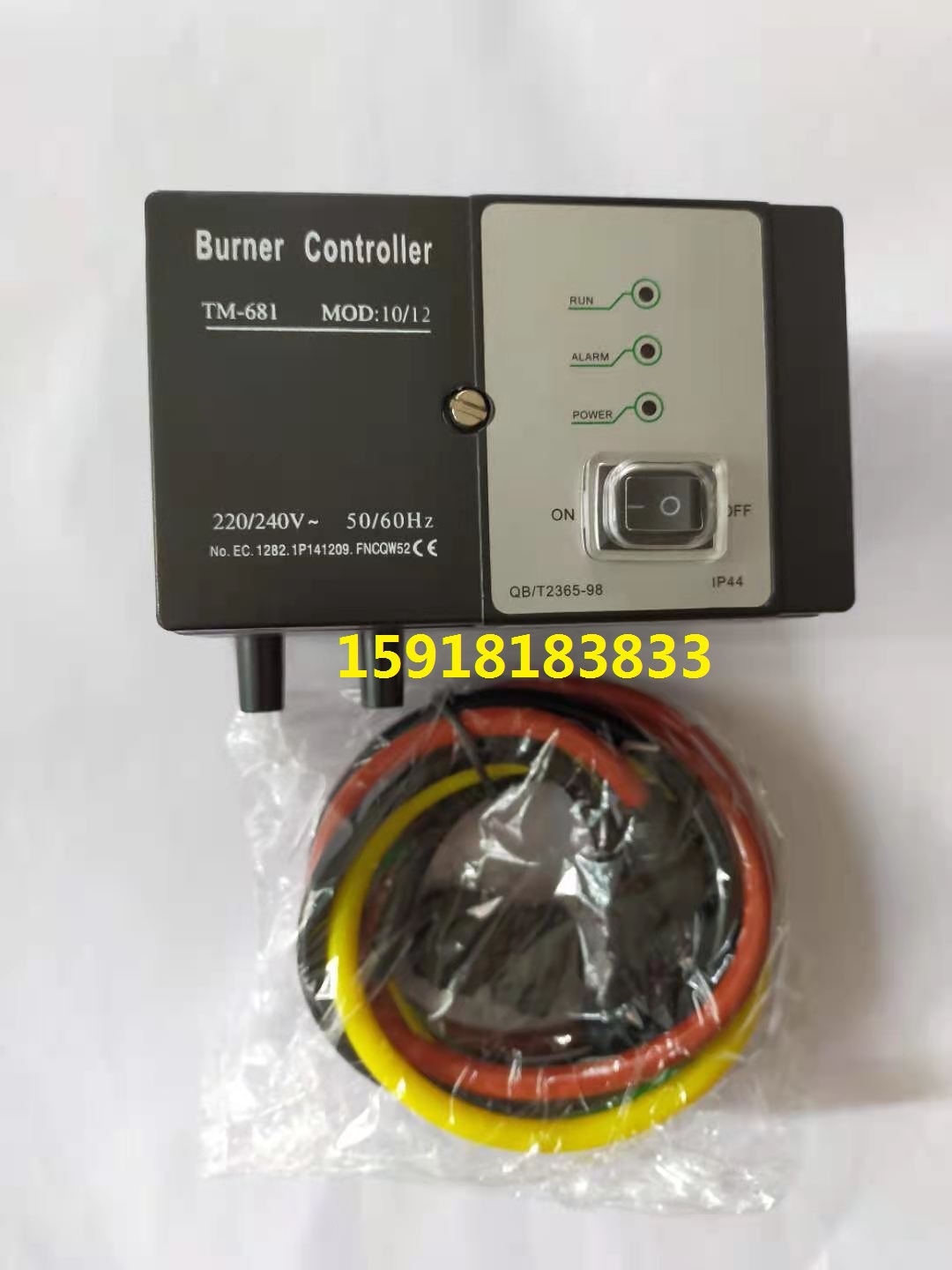

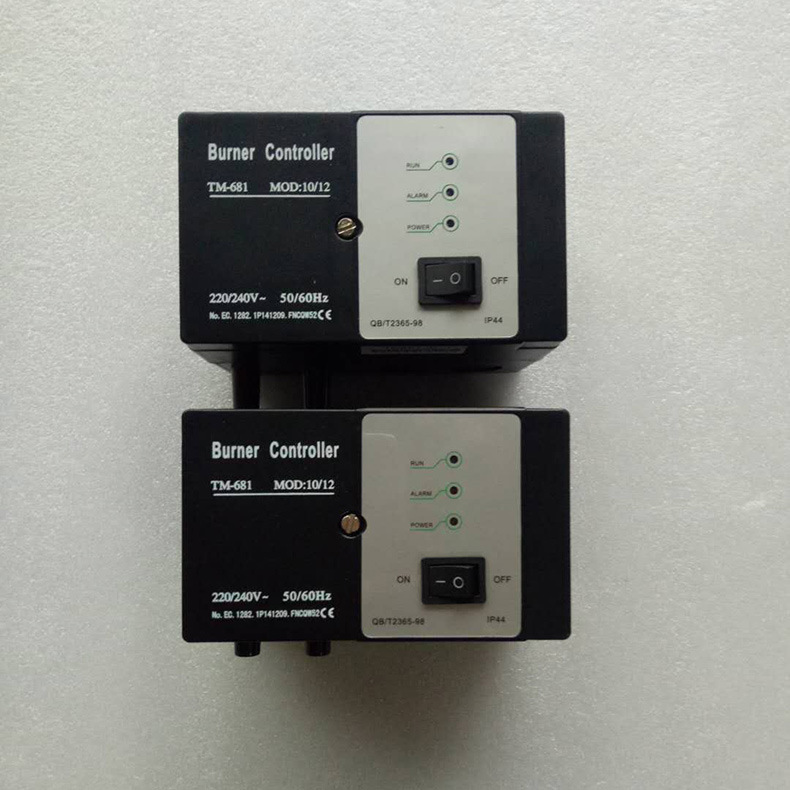

产品名称：点火器TM-681
产品介绍：
TM-681系列点火器专用于工业窑炉或燃烧系统的火焰监测和控制。对多种气体燃料、液体燃料烧嘴的自动点火、火焰检测指示、熄火保护、故障报警提示、双段控制燃烧等多种功能。广泛应用于冶金、陶瓷、玻璃、化工、建材、铸造等行业的燃气或燃油燃烧器，具有高效、节能、安全等特点。
TM-681系列燃烧控制需与紫外光敏管探头或离子火焰探棒配套使用。
常用规格型号: TM-681A11C1100,TM-681A11B1100,TM-681-C70
相关参数：
额定电压：AC220V~230V 50/60Hz
电压波动范围：额定电压的-15%到+10%
环境温度：单机安装为-20到+60℃；两套以上设备组合安装为-20到+50℃
防震性能：x,y,z方向上耐震0.5G，频率为10-150Hz
绝缘等级：当直流500V时端子对地的电阻高于50MΩ
绝缘体强度：当交流1800V时1秒或交流1500V时1分钟，端子对地漏电量均低于10mA（火焰探测器端子除外）
设计寿命：100，000次正常运行（所有外界条件符合情况下）
端子负载：5A
尺寸：126.5Wx76Hx86L mm
