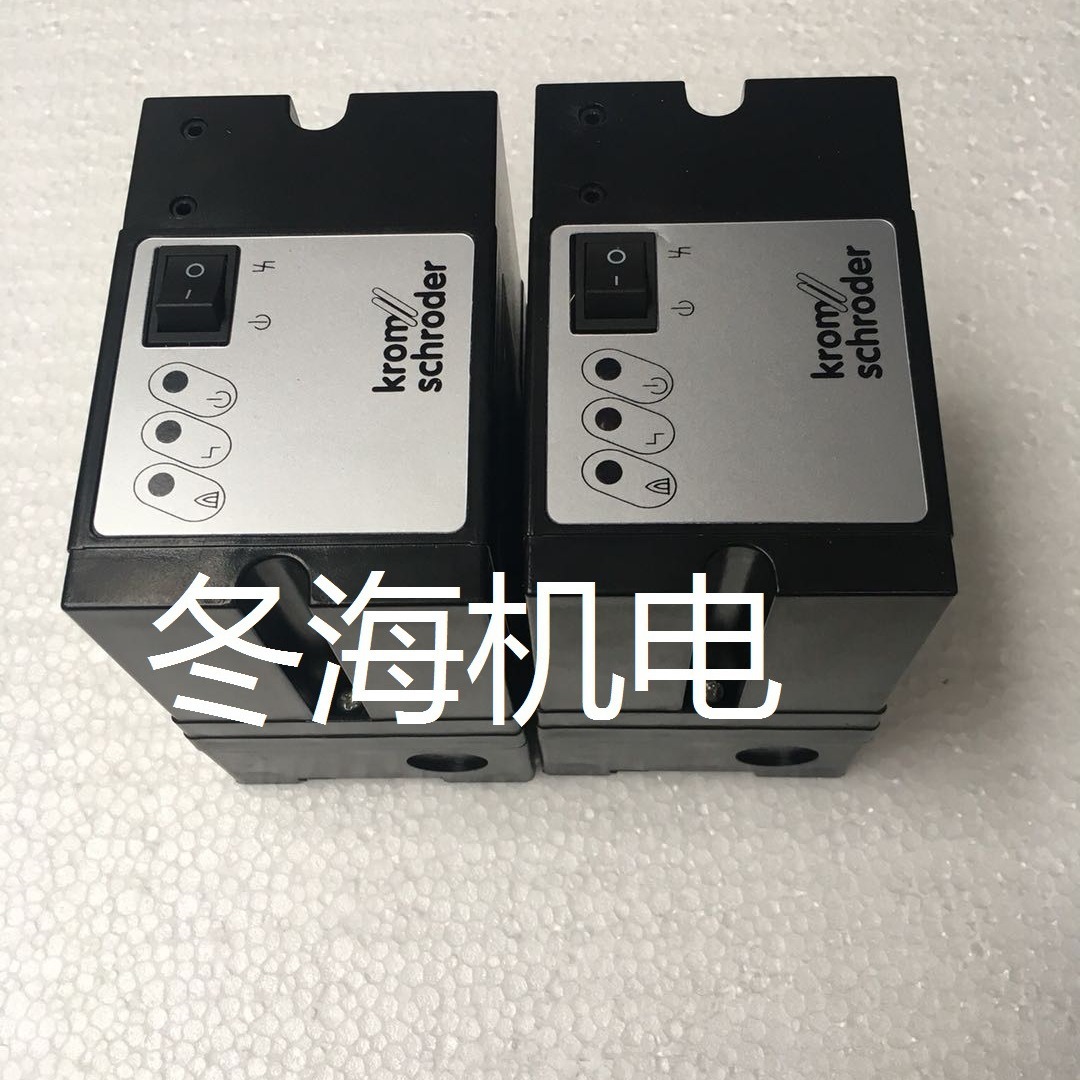

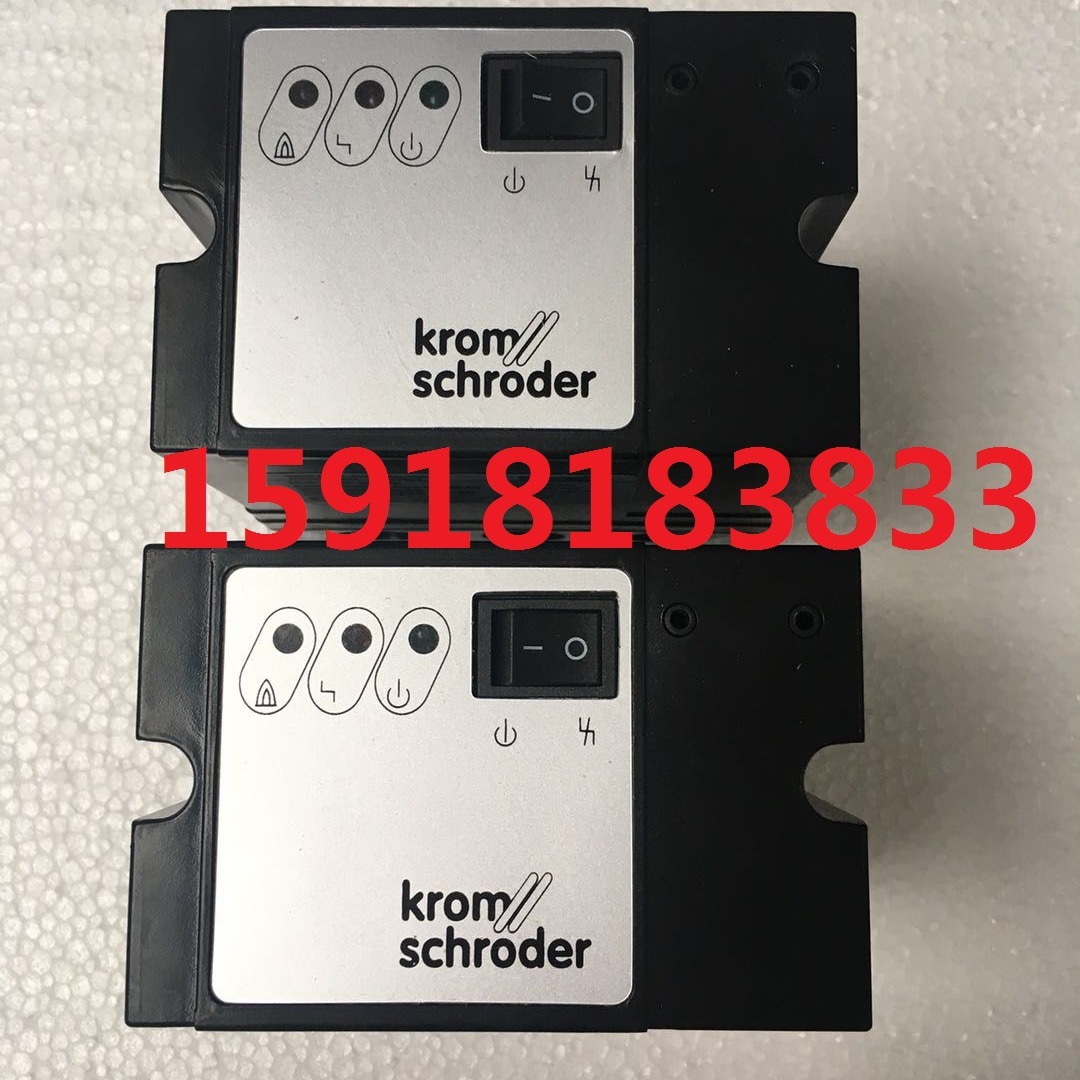

IFS 258 系列用于控制烧嘴的点火和火焰监测, 可控制带动助燃风的烧嘴也可控制大气烧嘴, 单阀门控制, 也可用于不用吹扫或吹扫由其它控制系统控制的系统中。

.可控制任何功率燃气烧嘴的点火（点火功率不大于350KW ）

.可采用电离式火焰监测或紫外线UV 监测

.点火和监测可能过一根电极完成

.火焰熄灭后锁定报警

.火线零线端子不可互换

.有正常和故障两组输出端子

.工作电压： 220V ，功率19VA

.火焰检测电流可在2-20 μ A 之间调节

.高压点火电缆最好＜ 1 米

.电缆长度：电离监测方式最长75 米， UV 监测方式最长100 米

.报警灯亮后才可复位

.输出电流：每个输出最大2A ，总电流最大2.5A

.熔断丝： 3.15A ，慢熔H 型符合IEC127-2/5

.使用寿命： 1 × 106 次以上，如采用单电极 270000 次以上

.环境温度： -20 ℃— +60 ℃，不允许有任何的冷凝

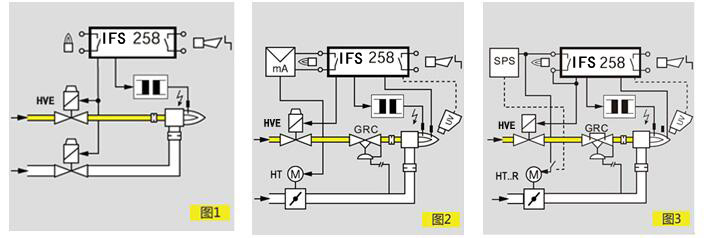

图1：助燃风烧嘴(≤ 350kW)

控制模式：开／闭。燃气和空气电磁阀同时打开，烧嘴的点火和火焰监测由单电极完成，火焰故障熄灭后立刻锁定报警。

图2：助燃风烧嘴(≤350kW)

控制模式：连续控制。空气蝶阀开到点火位置，烧嘴在低负荷下点燃，然后由温控仪表控制空气蝶阀的开度，调节烧嘴功率，火焰故障熄灭后可重新点火或锁定报警。

图3：助燃风烧嘴(>350kW)

控制模式：大火/小火或大火/小火/关闭。烧嘴在小火状态下点燃，等操作信号传输到PLC后，PLC会打开空气阀，将烧嘴转换成大火状态，火焰故障熄灭后可重新点火或锁定报警。
