KC11B04 뜨거운 판매 공장 도매 둔황 네트워크 JOM Yama 대외 무역 전자 상거래 공급 회로 기판

가격
₩4,500~₩5,100
가격
¥15.00~¥17.00
구매수량별 가격
1~¥17.00
10~¥16.00
100~¥15.00
최소구매수량 1개

옵션

선택하세요.

선택한 옵션

예상 내륙운임비
/
총 상품금액(내륙운임 포함)
/
수입시 예상 금액
?

수입시 예상 금액이란?

물품대금 · 국제운임 · 검수 · 바코드 부착 · 관부가세까지 수입에 필요한 모든 비용이 포함되어 있습니다.

위시리스트

관련상품

  • 상품 상세설명

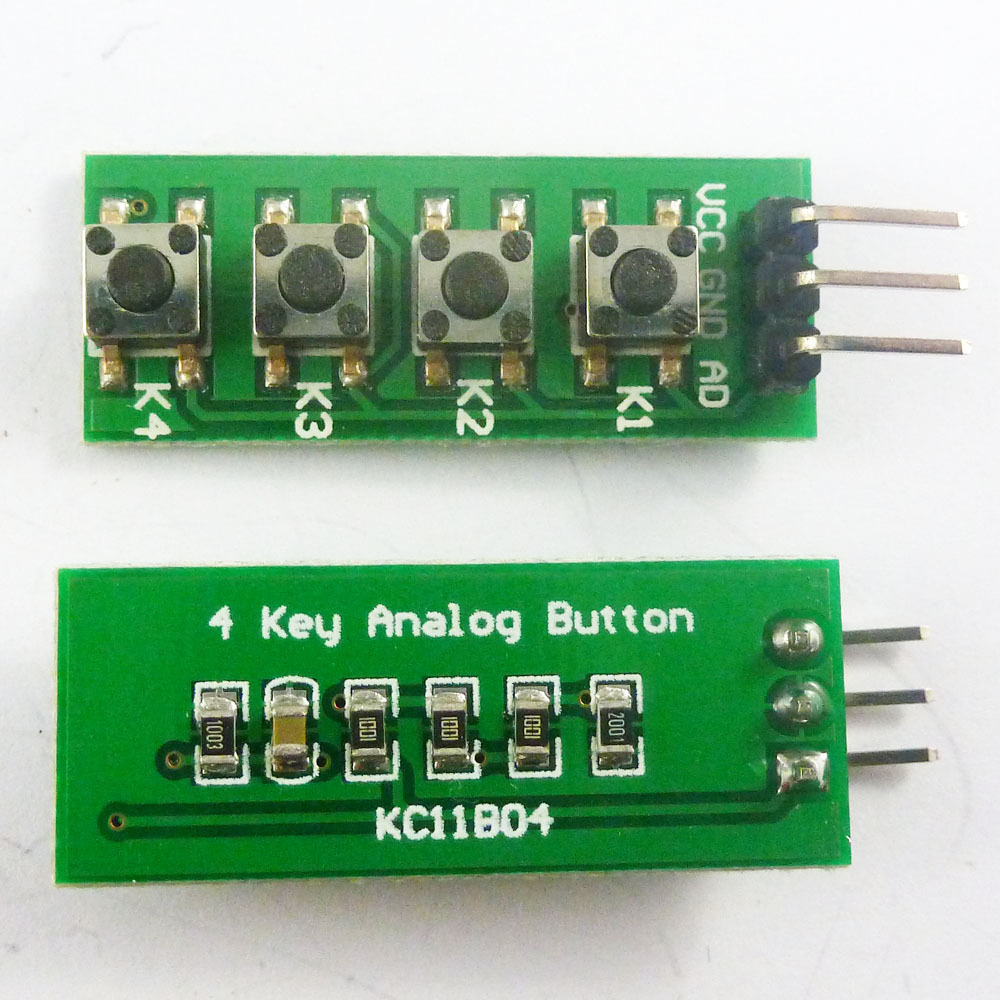

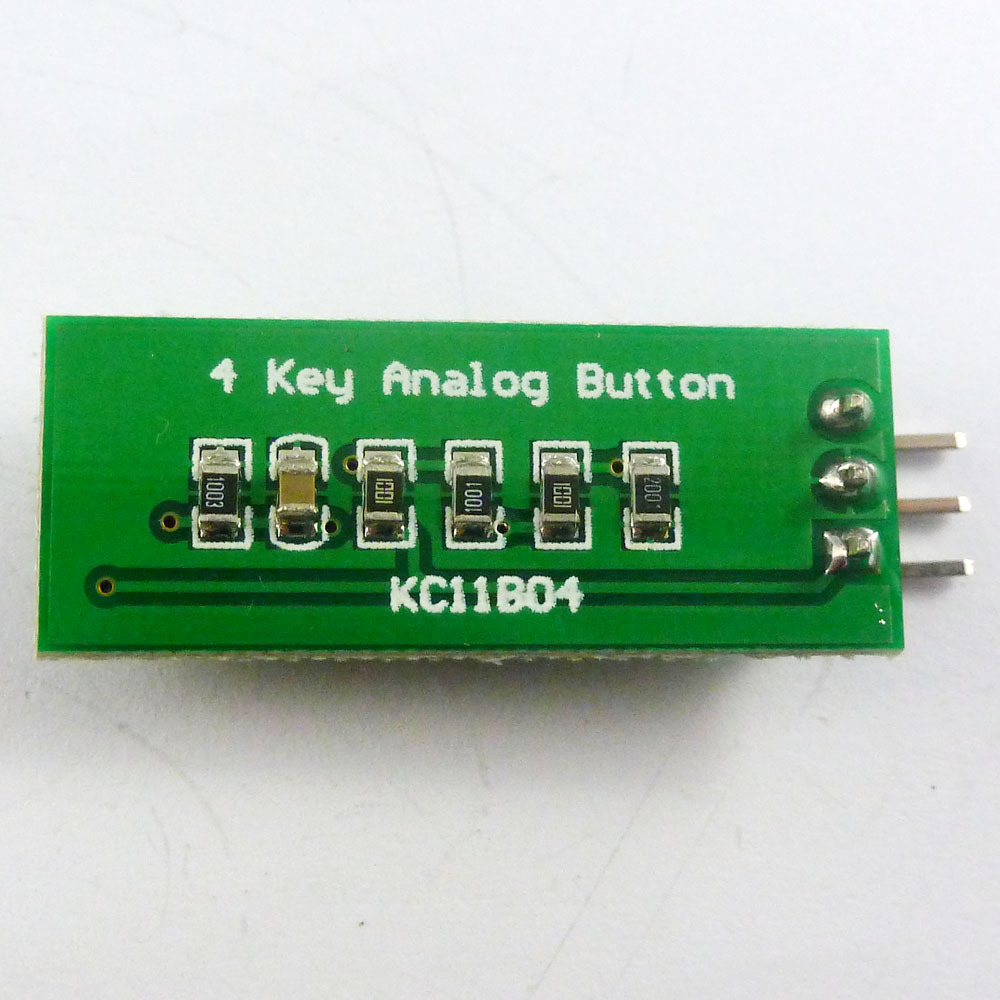

    Product Name: with Arduino sketch! AD Keypad 4 buttons keyboard ADC Analo key UNO MEGA2560 DUE


    Module No.: KC11B04


    Packing list:

    1 pcs 4 key Analog Buttons(With Pin Header )

    KC11B04_1

    Description:


    1 Power Supply Voltage : 3-5V
    2 4 Buttons 1 Analog Output(AD Pin)
    3 PCB Size : 30x12mm
    4 Weight : 1.8g

    Ideal for linking up to your Ardiuno UNO Mini Nano Mega2560 etc,or others MCU ( AVR STM32 ARM7 ARM9 ARM10 PIC AT89C51 STC MSP430 FPGA CPLD etc.)







    KC11B04_3KC11B04_9





    Circuit schematics :



    KC11B04_8Connection with Arduiuo UNO :

    KC11B04_6



    KC11B04_7

    Arduiuo uno/mega2560 Code
    //******************************************************//

    /*
    Arduiuo_4 key analog Buttons

    This example code is in the public domain.
    */

    #define key1ValueMin 96
    #define key1ValueMax 106
    #define key2ValueMin 144
    #define key2ValueMax 159
    #define key3ValueMin 193
    #define key3ValueMax 213
    #define key4ValueMin 242
    #define key4ValueMax 255


    int adPin = A0; // select the input pin for the potentiometer
    int keyValue;
    int keyValue_r;
    int keyValue_rr;


    //key scan
    int key_scan(void)
    {
    int adValue;
    int key;

    adValue = analogRead(adPin);//read ad Value

    adValue = adValue / 4;

    if(adValue >= key1ValueMin && adValue <= key1ValueMax)// k1
    {
    key = 1;
    }
    else if(adValue >= key2ValueMin && adValue <= key2ValueMax)// k2
    {
    key = 2;
    }
    else if(adValue >= key3ValueMin && adValue <= key3ValueMax)// k3
    {
    key = 3;
    }
    else if(adValue >= key4ValueMin)// k4
    {
    key = 4;
    }
    else //Invalid value
    {
    key = 0;
    }

    return key;

    }
    void setup() {

    Serial.begin(9600);
    }

    void loop() {

    //Save three key scan value
    keyValue_rr = keyValue_r;
    keyValue_r = keyValue;
    keyValue = key_scan();

    //Three scanned values are the same, indicating that key is valid
    if(keyValue > 0 && keyValue==keyValue_r && keyValue_r==keyValue_rr)
    {
    Serial.print("keyValue = ");
    Serial.println(keyValue);
    }

    delay(100); //Each scan interval 100-200MS

    }

    //******************************************************//

    상품정보 제공고시

    항목 번호. KC11B04
    브랜드 Eletechsup
    주요 하류 플랫폼 라자다
    주요 판매 지역 중동
    개인 브랜드를 승인 예
    국경 간 수출이 독점적으로 가능한지 여부 예
