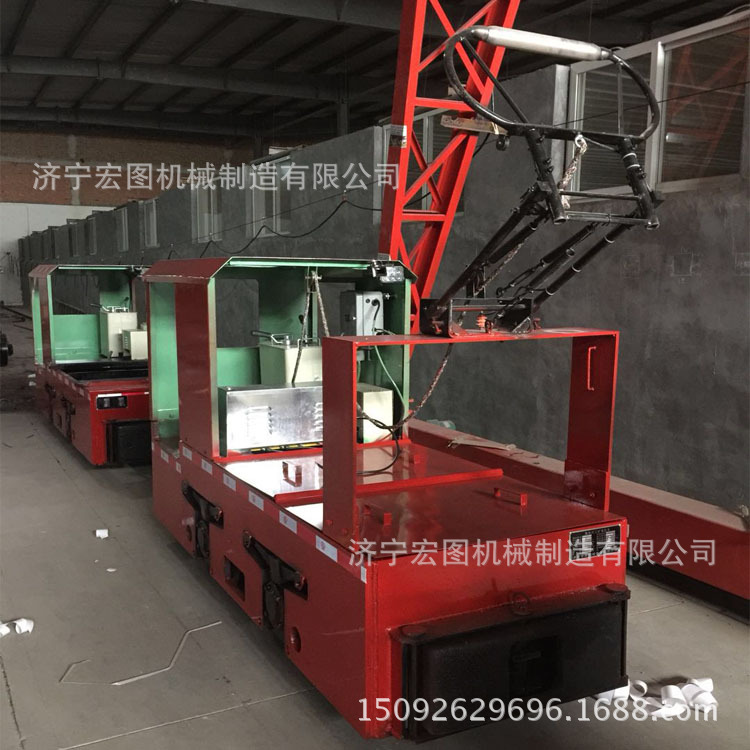

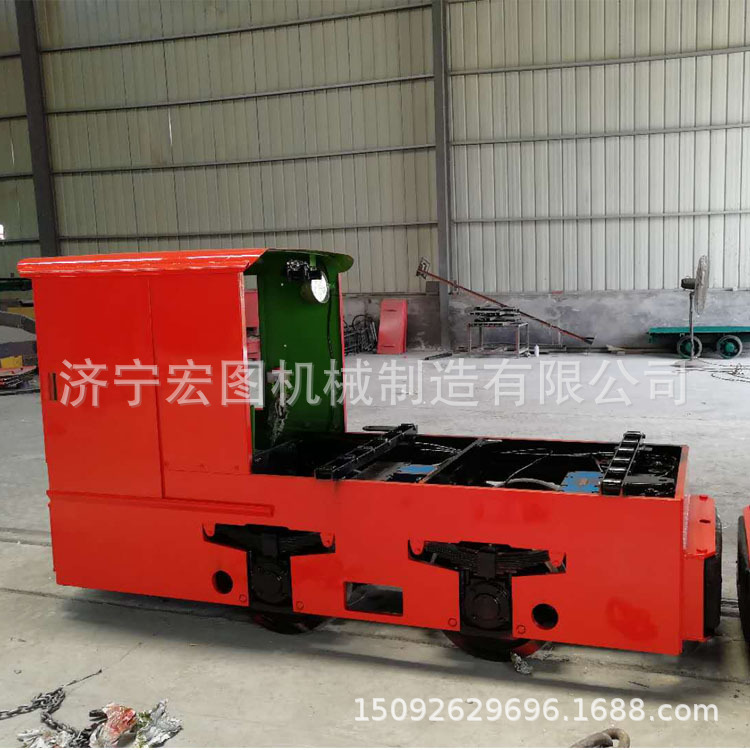

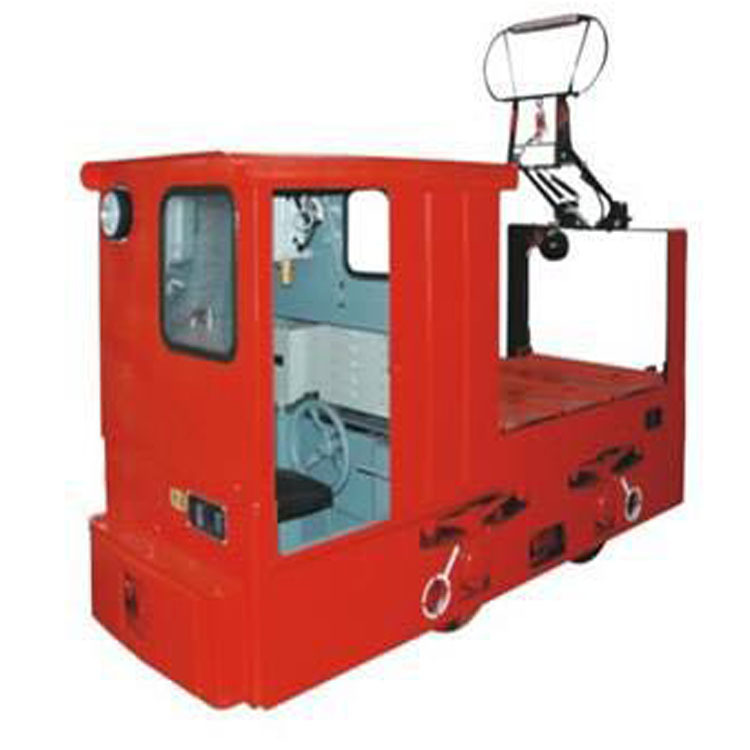

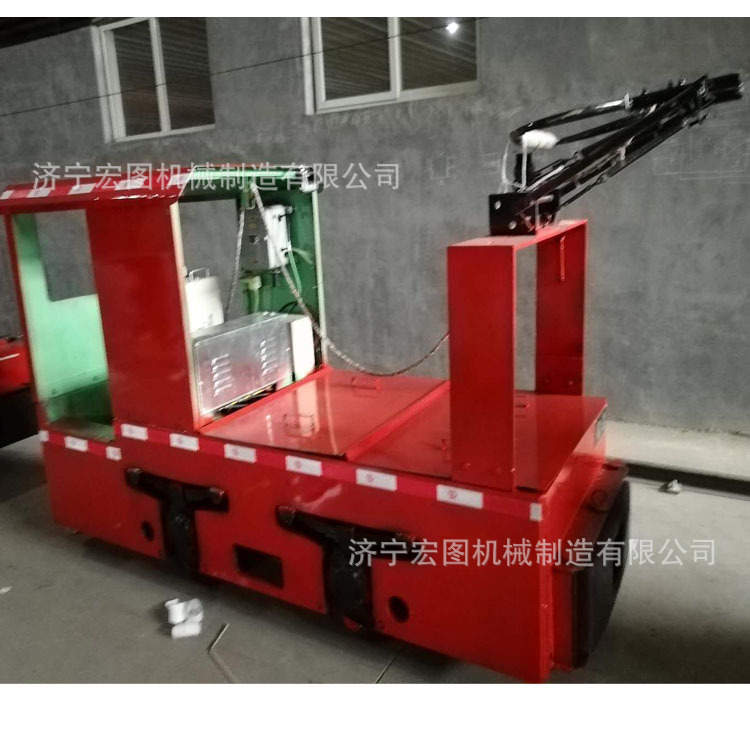

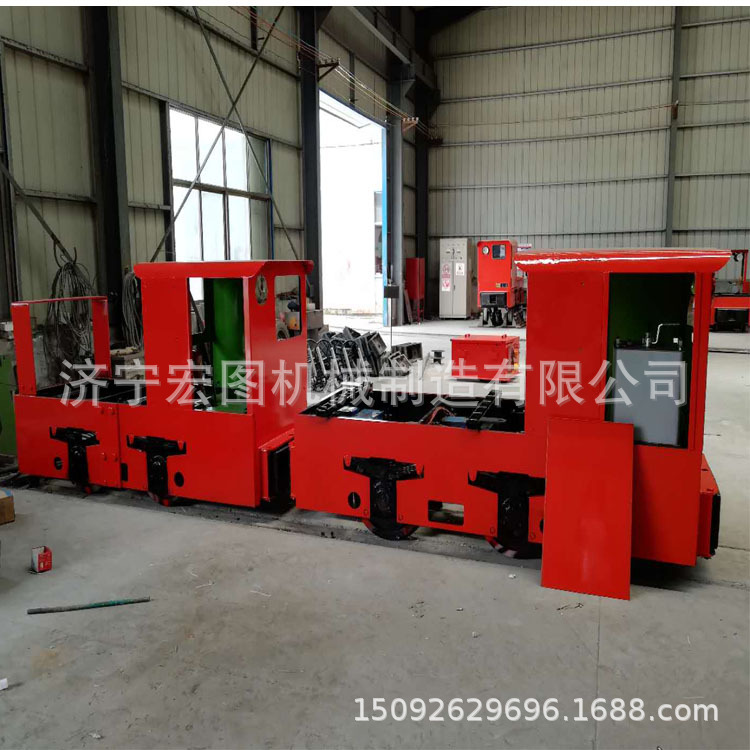

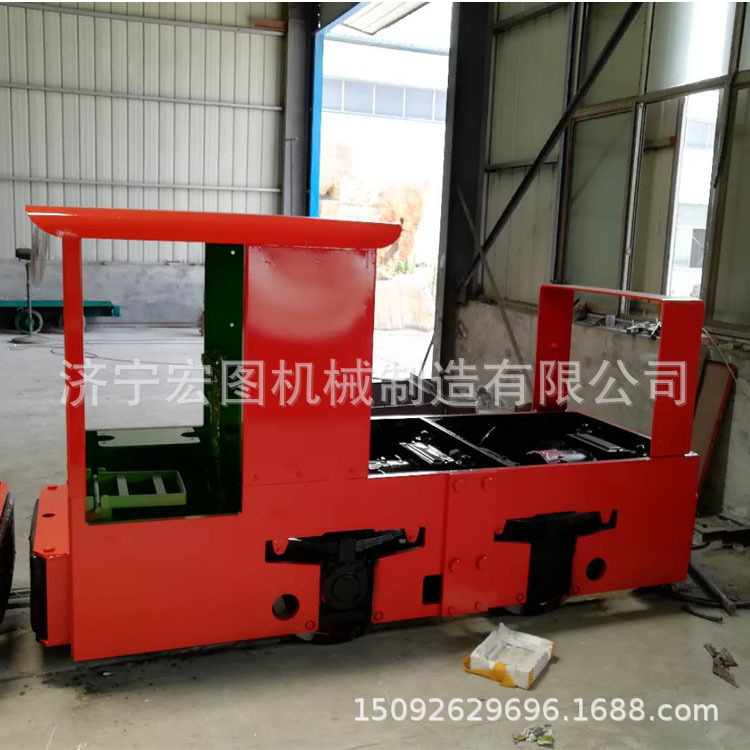

CJY3T  CJY7/6.7.9B  CJY10T

外形特征

轨距                            600、762、900mm

轴距                            1100mm

最小曲线半径                    7m

车轮滚动圆直径                  φ680 mm

受电器工作高度（距离轨面高度）  1800-2200mm

排障器高度                      50mm

外形尺寸(L*W*H) 3T 2760*920*1550 mm

                        7T 4470*1095*1600  mm

                                 10T 4650*1050*1600 mm

技术参数

粘着质量       3t  7t  10t

最大牵引力     17.2KN

小时制牵引力   13.05KN  15.09 KN

小时制速度     11km/h

额定电压       250V  550V

牵引电机功率(3T6.5*2) (7T21*2) (10T30*2kw)

牵引高度       320mm  430mm

齿轮传动比     6.923(二级传动)

调速方式       斩波调速变频调速

制动方式       机械电气
