规格参数：

1.力量传动方式：液压

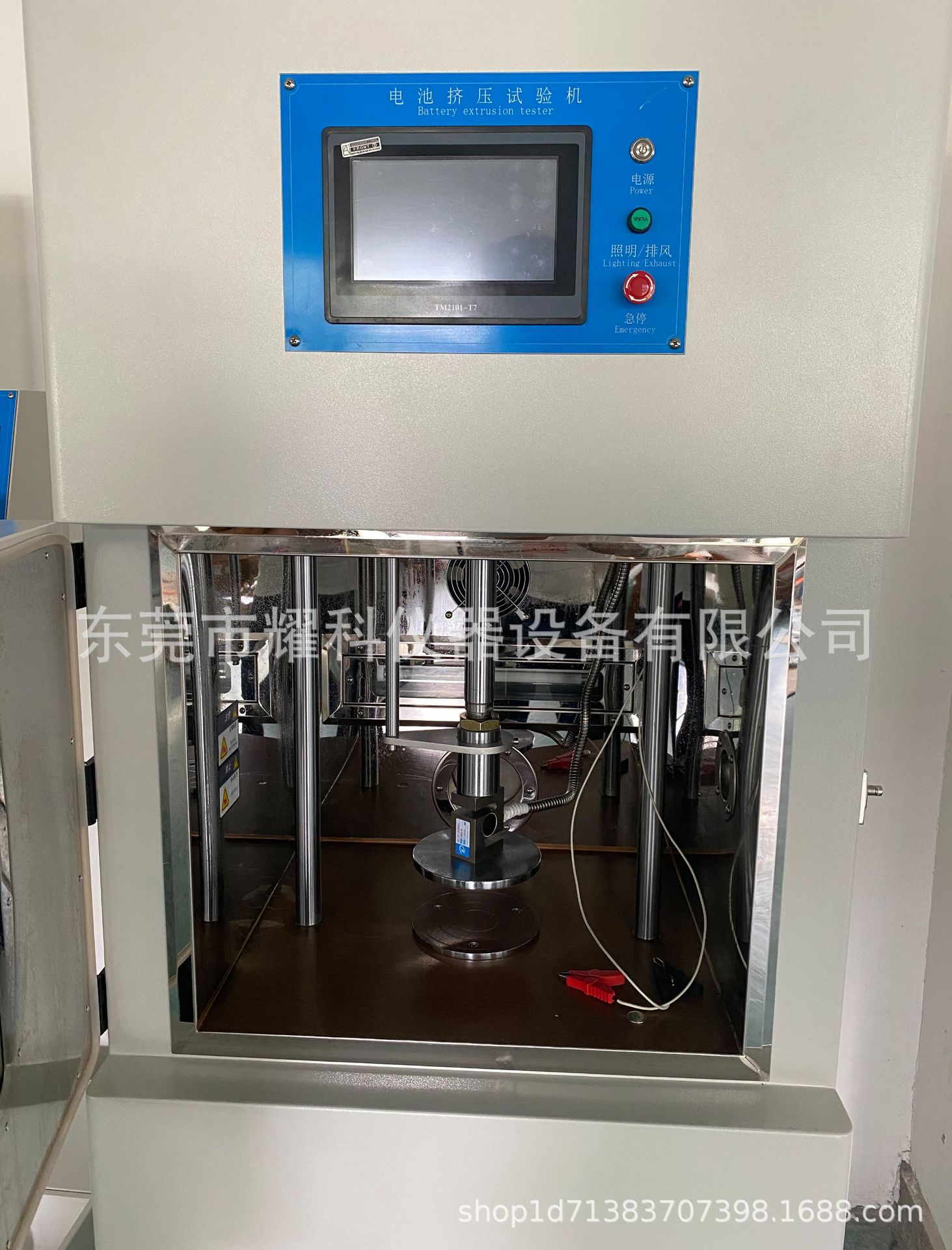

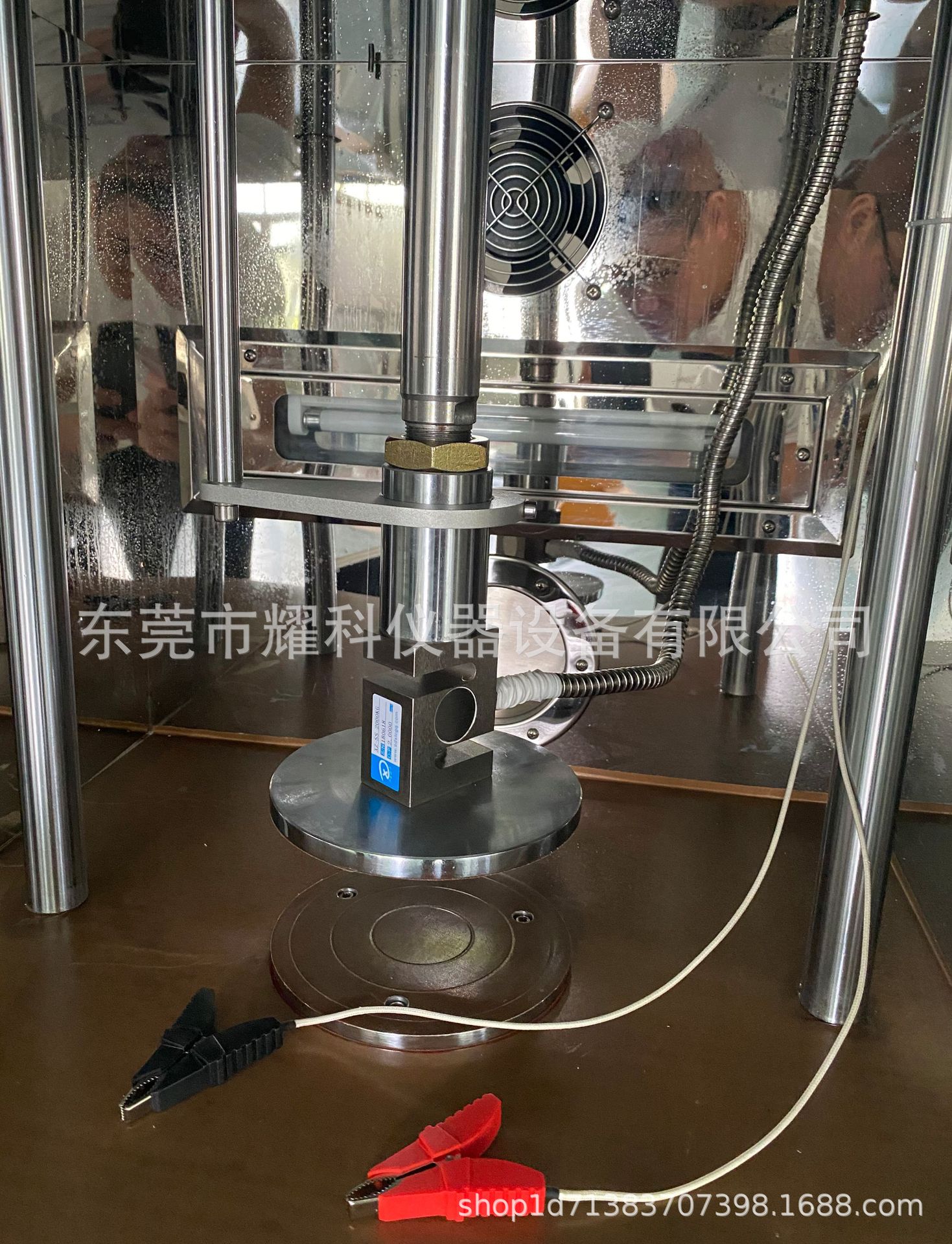

2.挤压方式：电池被两个平面板夹住，平板的挤压力液压式压力传动

3.压力范围：常用13KN（最大20KN)

4.力量显示：压力传感LED 显示；

5.显示压力精度：±10.0kg， 分辨率：1/10000；

6.压缩空间：200×200×200mm

7.挤压行程：200MM

8.箱体结构：箱门装有双层可视防爆玻璃，箱体后侧装有排气扇

9.液压缸直径：70MM

10.延时功能：0~99H 99S (可任意设定）

11.使用电源：380V, 50~60HZ，10A

控制系统特点：

1.该控制系统由“耀科”独立开发，PLC编程控制，完全符合IEC62133测试标准要求。

2.完整显示测试压力值，方便了解每个试验进程；

3.高精度压力传感器，实现闭合回路自动化控制；

液压系统

1.采用国产优质油泵；

2.大功率电机：380V~ 50Hz；

3.油缸行程：200mm；

4.辅助件：减压调速阀，电磁换向阀，过滤器，溢流阀等。

支持测控系统

 1.机架材料：镀铬高性能高碳钢；

2.试验机架行程：200mm；

3.保护传感器：限位磁性开关；

4.运行方式：恒定运行。

 主机控制柜，说明书 ，工具 一组。

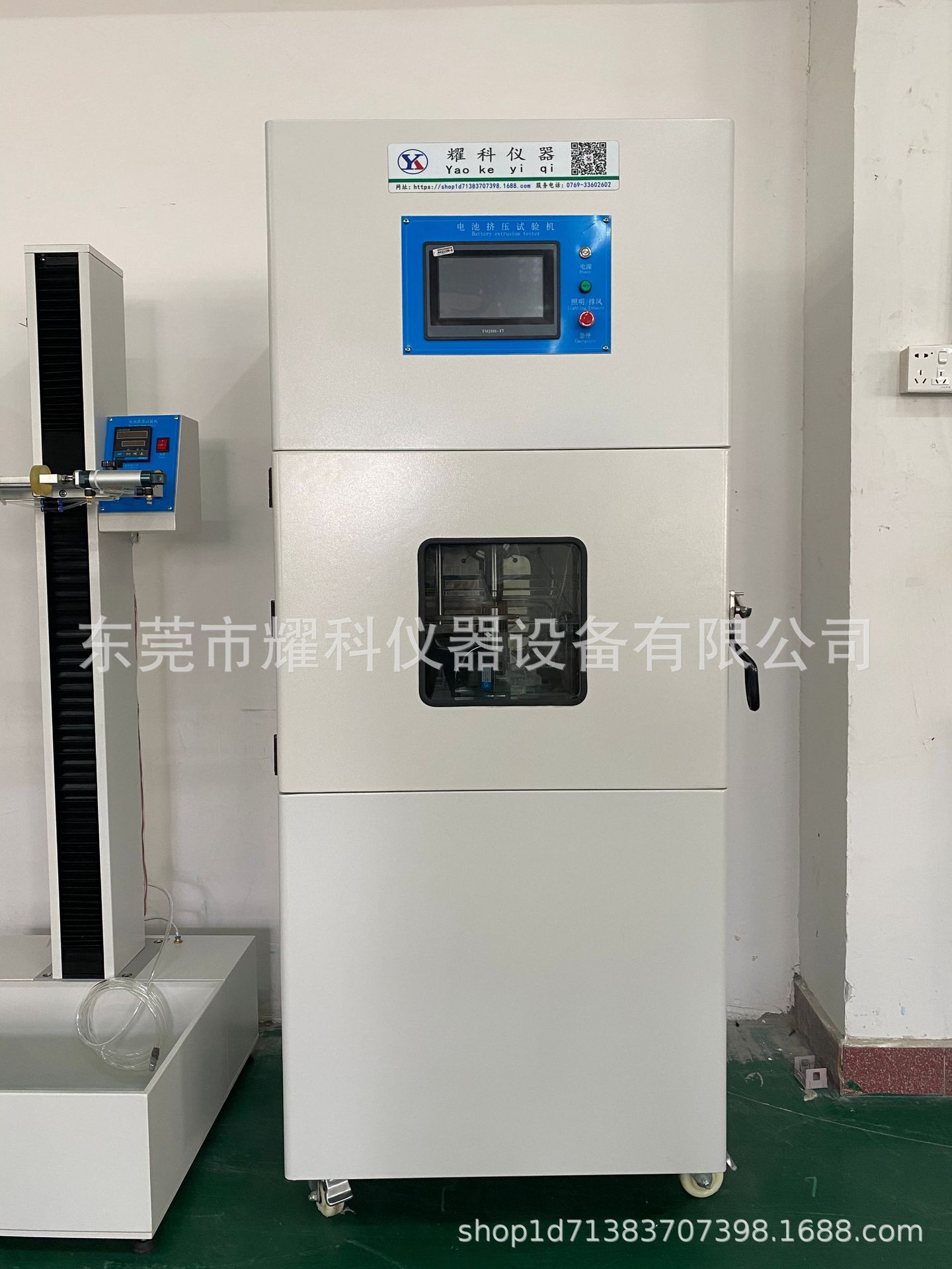

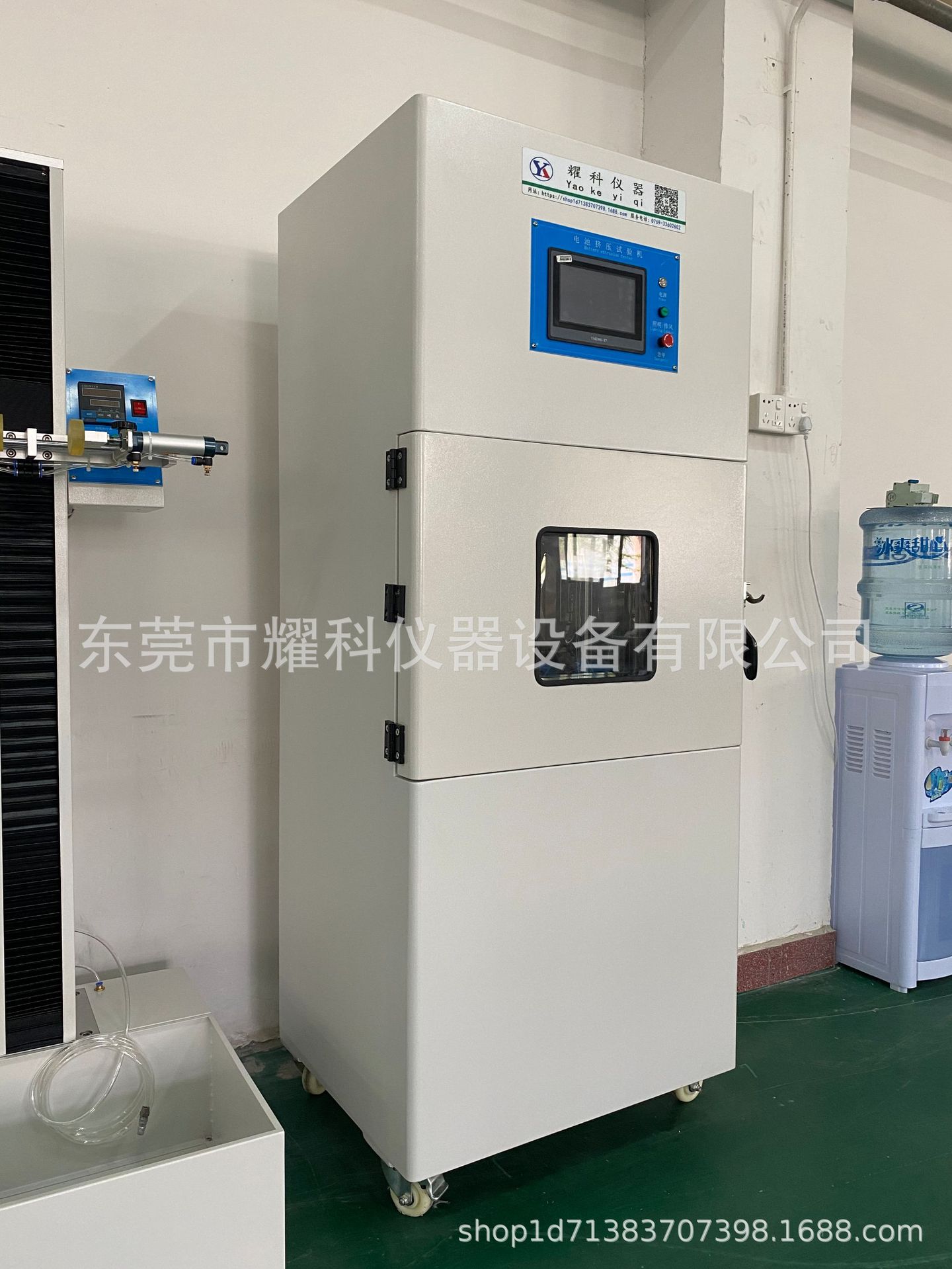

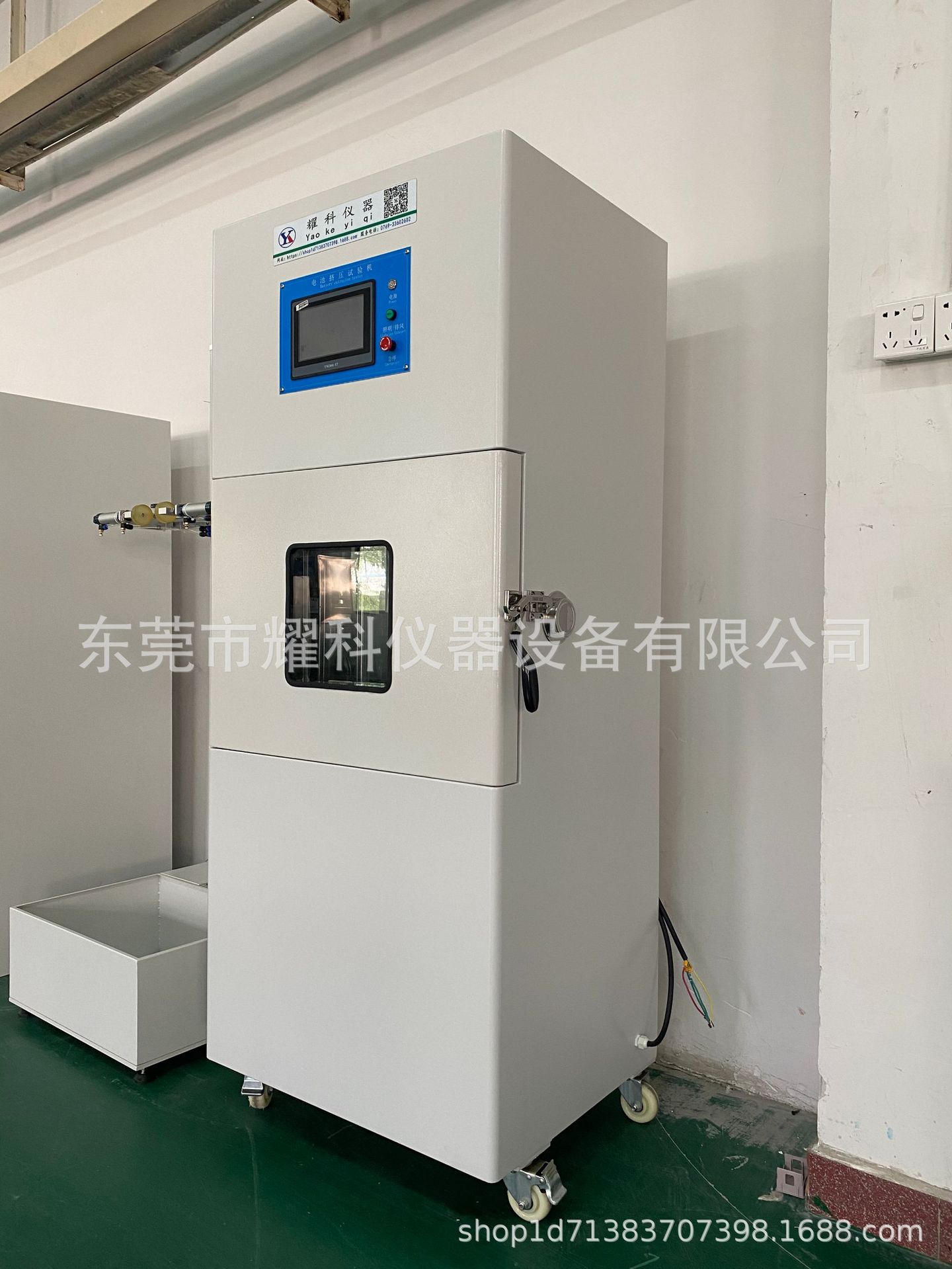

箱体结构

1.箱体材料：内箱不锈钢板材质，外箱冷轧钢板烤漆；

2.观察窗： 矩形夹胶钢化玻璃观察窗；

3.排风机：  Ф120mm  30W，并预留排风管接口；

安全保护措施

1.安全可靠的接地保护

2.行程限位保护

3.过流保护

4.过载保护

设备使用条件

1.环境温度：25±5℃

2.环境湿度：≤65±5%R.H

产品说明：

 本机适用于各类电池模拟在处理家庭废物时，电池遭受挤压（如压实垃圾）的情形。电池

不应引起着火或者爆炸。

IEC62133要求的测试方法：每个充满电的单体电池放置于两平面之间进行挤压。挤压由一个

能施加

13KN的液压活塞提供。在进行挤压试验时，应选择能引起最不利结果的方式施加。一旦达到最大压

力或者电压骤然降低了初始电压的1/3，或者电池出现了10%的变形量，应该立即释放压力。对圆柱

形电池，挤压电池的长轴应与挤压装置的挤压平面平行，对棱柱形电池，压力应施加于垂直于它的

长轴的两个轴向中的一个，然后再挤压另一轴向，对扣式电池，挤压其平面。每个被测试电池只挤

压一次。该试验机采用PLC控制，简单易操作。

依据标准：本仪器能滿足SJ/T11169-1998（eqv UL 1642:1995）、SJ/T11170-1998

（eqv UL 2054:1997）、UL 1642[13] 、GB8897.4—2002  6.3.2.9、IEC62133, UN38.3 ,

idt IEC60086-4:2000等测试方法之需求。
