产品说明

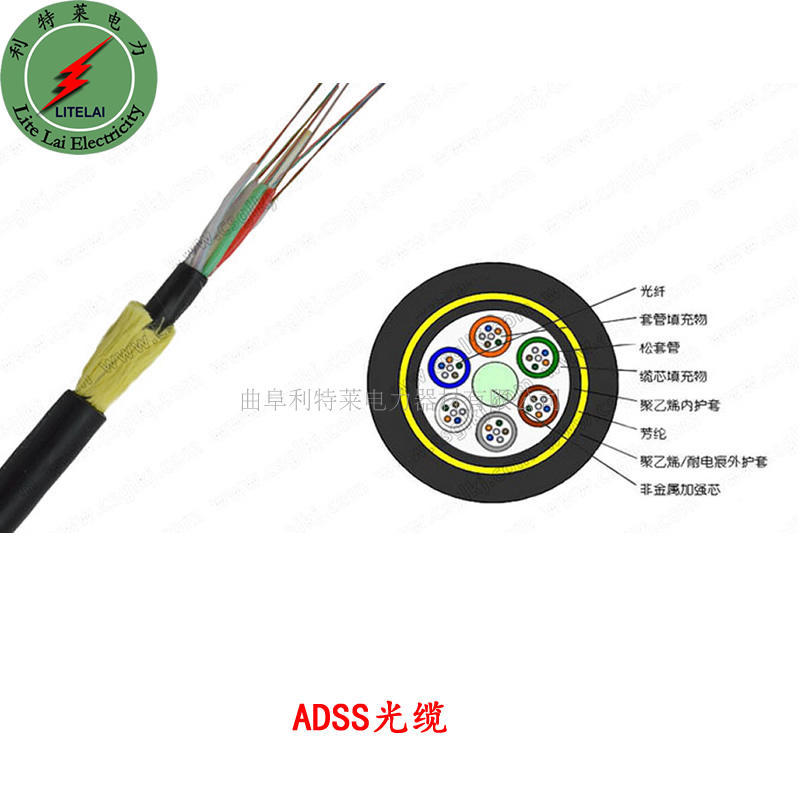

ADSS光缆也称全介质自承式光缆，全介质即光缆所用的是全介质材料，自承式是指光缆自身加强构件能承受自重及外界负荷。这一名称就点明了这种光缆的使用环境及其关键技术：因为是自承式，所以其机械强度举足轻重；使用全介质材料是因为光缆处于高压强电环境中，必须能耐受强电的影响；由于是在电力杆塔上架空使用，所以必须有配套的挂件将光缆固定在杆塔上。即ADSS光缆有三个关键技术：光缆机械设计、悬挂点的确定和配套金具的选择与安装。

ADSS光缆机械性能光缆机械性能主要体现在光缆最大允许张力（Maximum Allowable Tension，简称MAT）、年平均运行张力（Every Day Strength，简称EDS）及极限抗拉强度（Ultimate Tensile Strength，简称UTS）等。

普通光缆的国家标准明确规定了不同使用方式（如架空、管道、直埋等）的光缆应具有的机械强度。而ADSS光缆是自承式架空光缆，所以它除了必须承受自身重力的长期作用外，还必须能经受住自然环境的洗礼。如果ADSS光缆机械性能设计不合理、与当地天气不相适应，则光缆就会存在安全隐患，寿命就会打折扣。因此，每个ADSS光缆工程都必须根据光缆路由所处的自然环境和跨距ADSS的架设档距可达到1800米/挡，耐压高、抗电蚀性能好、防雷击，可以在500kV电压等级的输电线路杆塔上敷设，并具有很强的抗弹击性能，一般的砂枪在10米以外的距离射击不会对光缆造成故障性伤害。还具有很强的耐低温性能和环境适应性。光缆不依赖于输电线而独立敷设，施工和维护都比较方便，而且不需要停电作业，光缆也比较便宜。

分类

编辑

由于ADSS光缆是与高压电力线同路共舞，所以其表面除要求与普通光缆一样抗紫外线辐射之外，还要求能长期经受高压强电环境的考验。光缆与高压相线及其与大地之间的电容耦合会在光缆表面产生不同的空间电位。在雨雪冰霜等气象环境及尘垢作用下，电位差在潮湿污秽的光缆表面局部引起漏电流，产生的热效应使光缆表面部分区域水分被蒸发，在蒸干的瞬间，漏电流中断从而产生电弧和较大热能，积累的热能会灼伤光缆表面，形成象树枝状的痕迹，这就是所说的电痕。天长日久外护层老化受损，由表及里，芳纶纱老化机械性能降低，最终就会出现光缆断裂。主要从两方面来解决这个问题。一是采用专用耐电痕护套料来挤制芳纶纱外的外护层，即采用AT耐电痕护套来减少强电对光缆表面的电痕腐蚀；另外通过专业软件对电力杆塔上的空间电位分布进行计算并绘制出电场强度分布图，根据这一科学依据来确定光缆在杆塔上的具体悬挂点，这样来避免光缆受更强的电场作用。

特性

编辑

ADSS光缆具有与架空导线不同的结构，其拉伸强度由芳纶绳来承受，芳纶绳的弹性模量比钢小一半多，热膨胀系数是钢的几分之一，这决定了ADSS光缆弧垂对外界负载变化比较敏感。在覆冰状态下ADSS光缆伸长量可达到0.6%，而导线仅为0.1%；弧垂对温度变化比较迟钝，在温度变化时弧垂基本保持不变；在大风条件下其风偏角很大，在风速为30m/s时，风偏角可达80°，而导线的风偏角仅为光缆的一半左右。

耐受极端恶劣气候（大风、覆冰等）的能力较强。

ADSS光缆外护层为AT或PE材料，运行于强电场中，存在电蚀问题。

ADSS光缆会发生风振动。平滑稳定的横向风吹向光缆，会发生风振动，会在挂点处发生疲劳损坏。

ADSS光缆具有一定的抗压力，能承受耐张线夹较大的握力。

光缆架设

编辑

注意事项

⑴ADSS光缆架设过程中，必须注意安全问题，其中人员的安全是最重要的，在施工中必须遵守各项安全规章制度。

⑵关于金具

安装ADSS光缆所需的金具包括用于耐张塔的耐张金具、用于悬挂的悬挂金具、防振鞭、接地线及引下夹具等。

施工顺序

先确定每盘光缆所经过的塔号，特别是启始塔和结束塔的塔号，并在每座塔上布放牵引绳和滑轮，再在启始塔处放置牵引机，在结束塔处放置光缆盘和张力机。在跨距中部的悬垂点，滑轮直径不得小于12英寸，在诸如线路情况变化较大（如水平或垂直方向的角度达到25度或更大），以及线路起始端和终止端使用的滑轮不应小于20英寸或缆径的40倍。滑轮凹槽内应有弹性橡胶作缓冲材料，以减小光缆外护套的磨损。光缆的入轮角和出轮角都应小于30°，光缆布放时的张力应小于1吨，放缆的速度为每小时3-8公里，光缆与牵引绳应由旋转补偿扣相连，以防止光缆在布放过程中因扭曲而受切向应力。光缆牵引到结束塔后，在逐段调整各个耐张段的张力和弧垂（张力和弧垂的调节应从整个线路的一端开始进行，直至线路另一端结束，调节的方向应与安装光缆方向相反，以保证最大限度的利用光缆），然后安装金具，将光缆从塔上引下、拉直，并安装好引下夹具，最后将余缆盘好等待接续。在放缆的过程中，必须注意：光缆不得与塔身刮擦，如发现光缆外皮被刮破，应立即停止施工，待问题解决后再继续。

接续施工

由于ADSS光缆的特殊性，它不能象普通光缆一样任意接续，其接续必须在输电线路的耐张塔或悬挂塔上进行，而不能在线路中间进行接续。一般来说，在地面进行接续就行。熔接作业时，一般需要熔接车辆，并备有充足的余缆，通常，余缆长度应能达到从杆塔引下，并延伸到熔接作业点。注意:从引下夹具处算起的15米左右的光缆应当割去，以免系统中用到受挤压损坏的光缆。熔接时应用一台OTDR对接续工作进行实时监测，以保证熔接质量。熔接点的衰耗应符合设计要求（一般是小于0.05 dB）。

测试验收

光缆接续完毕后，进行全程指标测试。测试仪表一般选用OTDR，或者使用光源和光功率计。

测试参数有:总体衰耗:应符合设计要求，对1310 nm的光纤来说一般应小于0.35dB/km。接点衰耗:应符合设计要求，一般应小于0.05dB。

护套种类

编辑

ADSS光缆在不同的电力路线采用不同的护套，最常见的ADSS护套有两种：PE护套和AT护套。

PE护套：普通的聚乙烯护套。用于110KV以下电力线路。

AT护套：抗电痕护套。用于110KV以上电力线路。

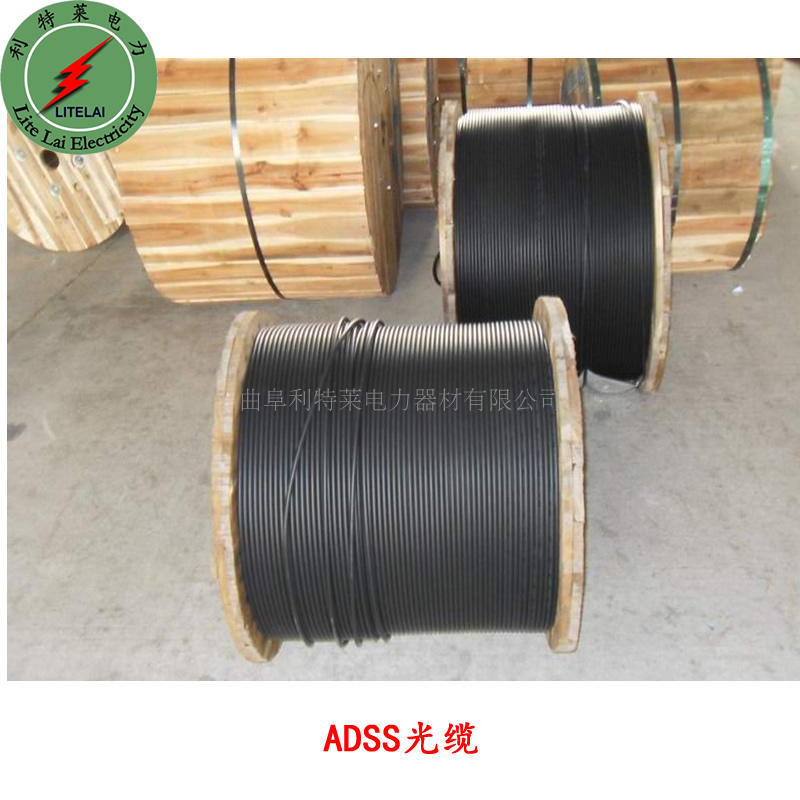

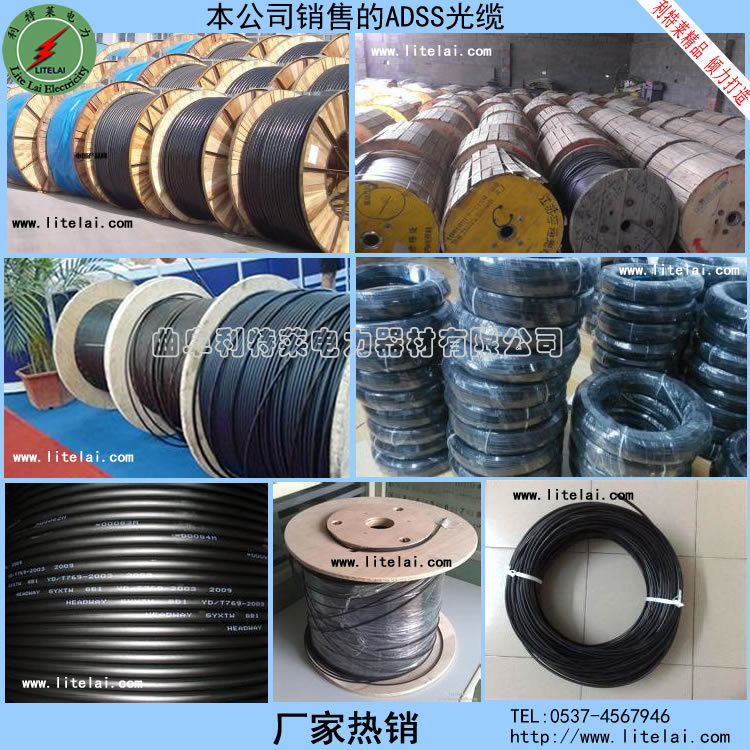

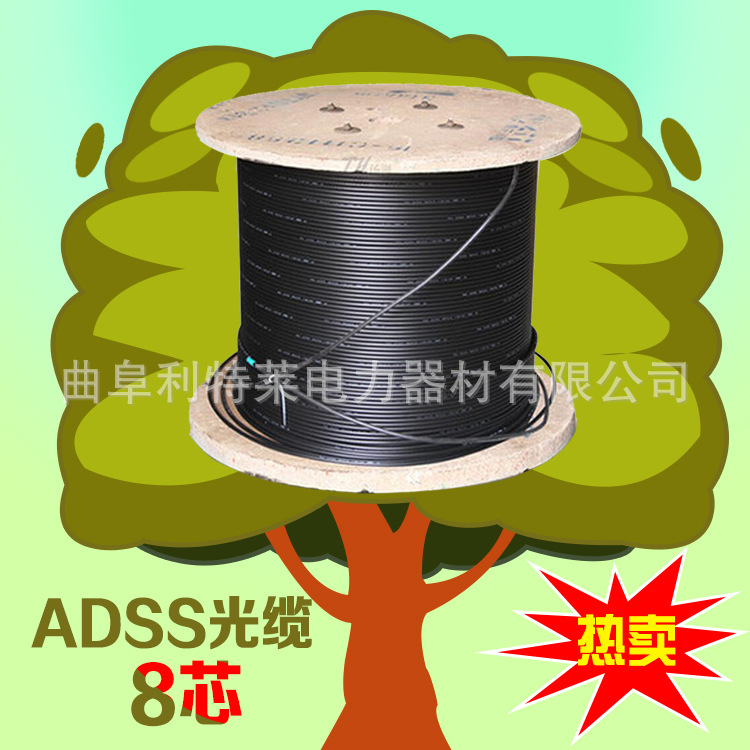

 产品图片
