MODBUS-RTU协议看板

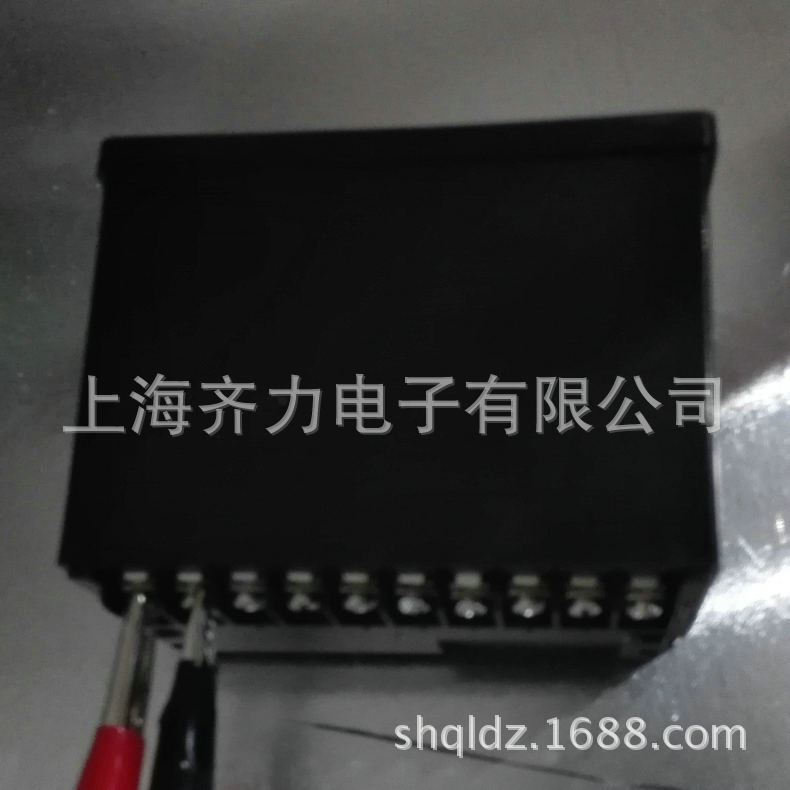

一：数字式485 modbus rtu使用说明

Gnd接电源负极，vcc接12-24v，D+接485 D+（A+），D-接485 D-（B-）

一 modbus rtu,模块为从站,上电时有2-3秒显示站号：最左边00，之后正常显示全0,协议: 9600,n,8,1

   2帧数据间>=35ms即可正常接收显示

二 站号设定:拨码开关1为低位，6为高位，按6位二进制编站号 00-63

站号  1   2   3   4   5   6

00    off off off off off off

01     on off off off off off

……

63    on  on  on  on  on  on

三  显示数据(以6位显示为例123.456)，以下数据为16进制

模块寄存器地址定义如下: 6位显示数据地址0000-0005

 示例: 00 10 0000 0006 0C 0001 0002 0103 0004 0005 0006  B9B8

  00 站号 范围00-3f

  10 命令,写多个寄存器

  0000 起始地址, 即向显示数据首地址0000的6个地址发数据

  0006 寄存器数量

  0C  字节数

  0001 - 0006 显示数据 0000-000f分别对应0-9,A,b,c,d,E,F, 0010空格,0011负号,0012字母U  特殊:0103 其中01代表该位有小数点

     B9B8  crc16效验码

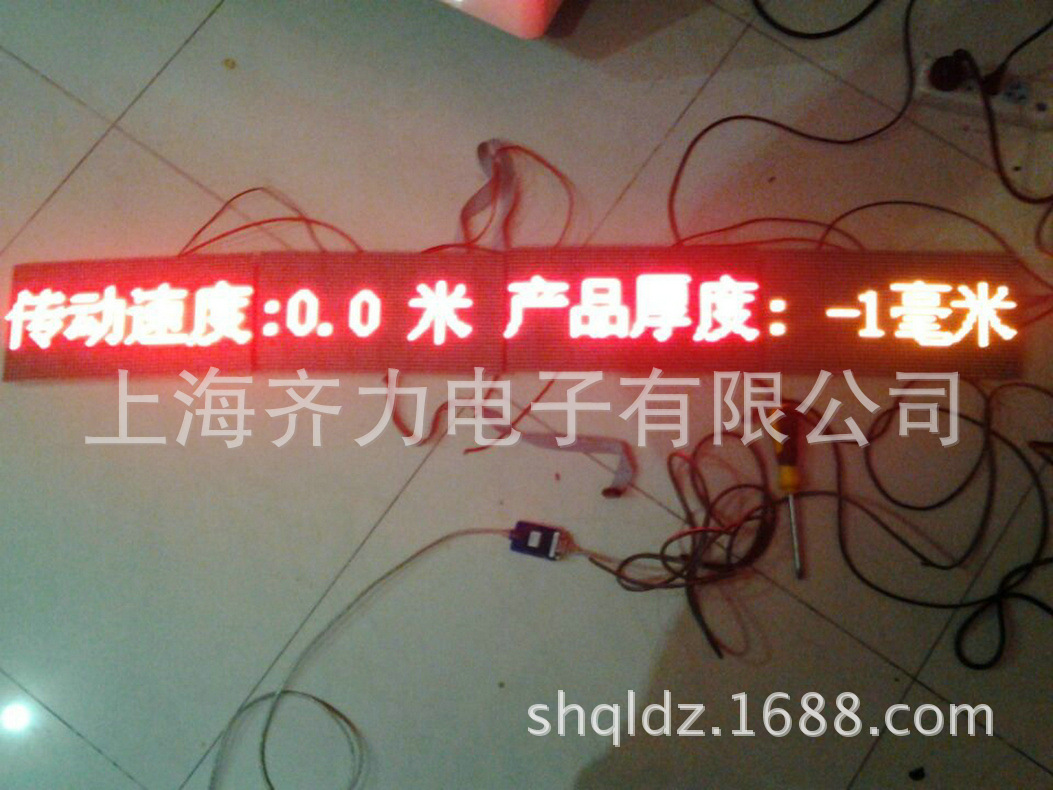

二：点阵式485 modbus rtu使用说明

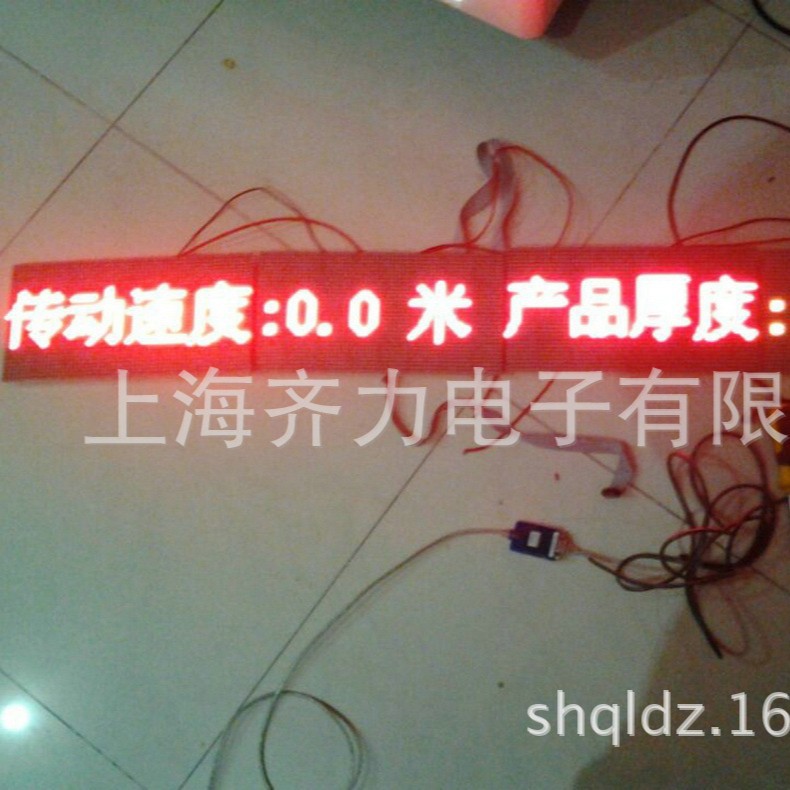

本LED控制卡针对可变信息情报板(电子看板)做了大量的优化，推实时

采集控件，把经常变化的内容抽象成若干个可控的显示区域，并可通过

RS232/RS485/Ethernet等通讯方式实时到更新显示区域的显示内容。

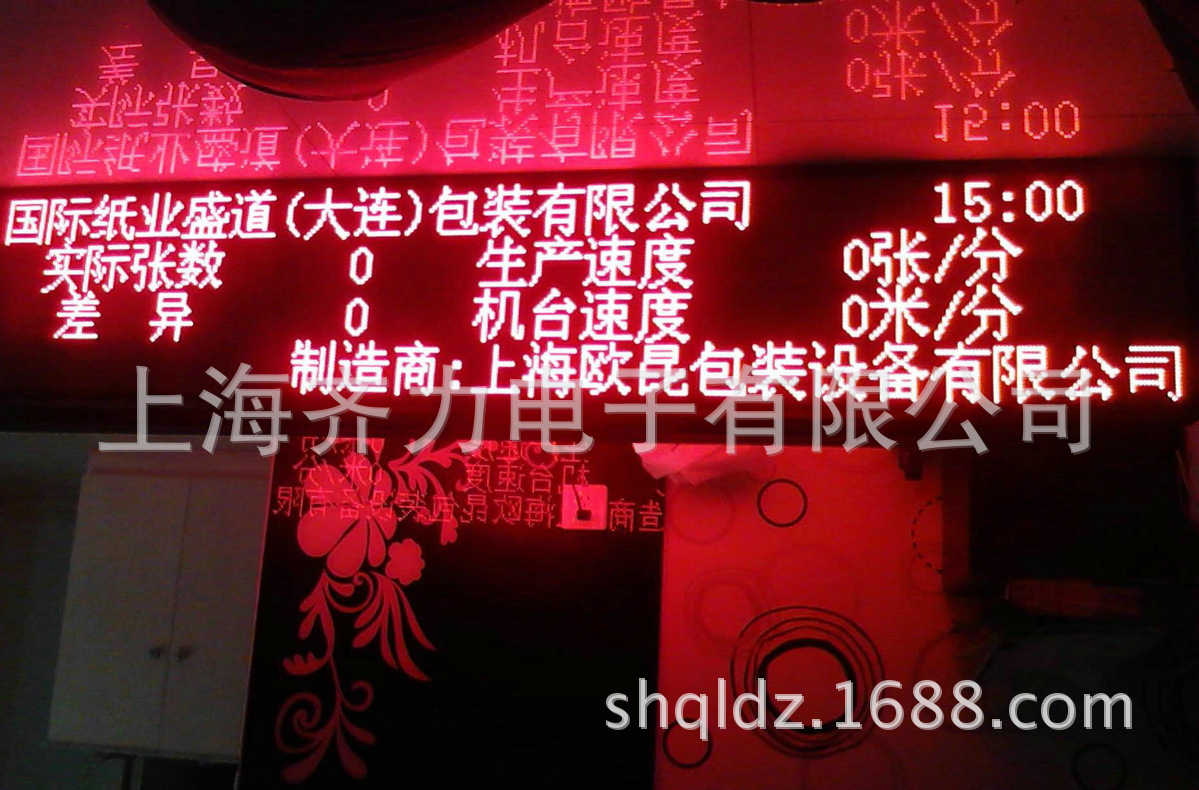

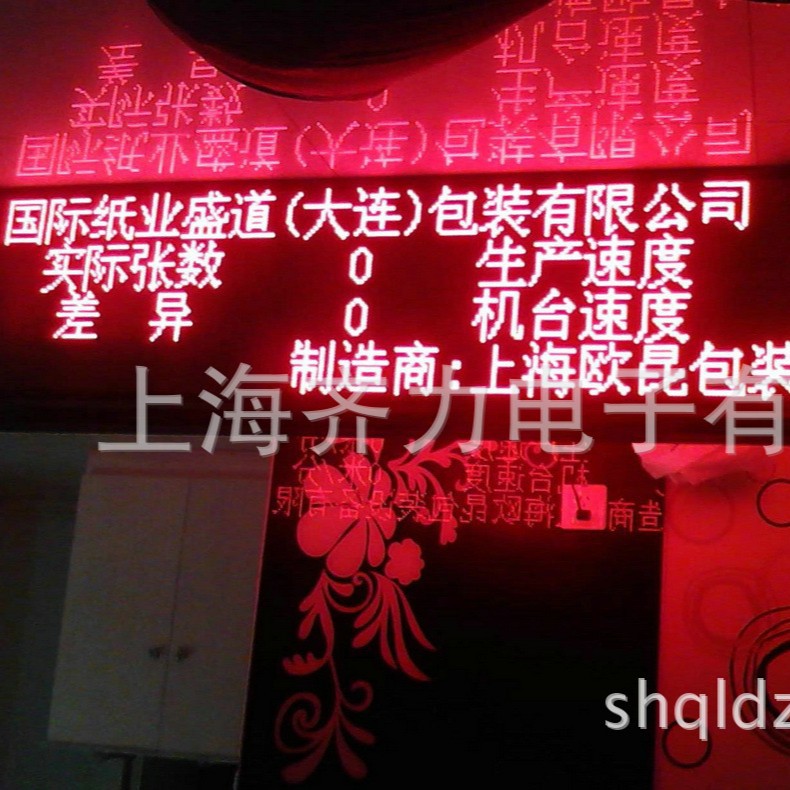

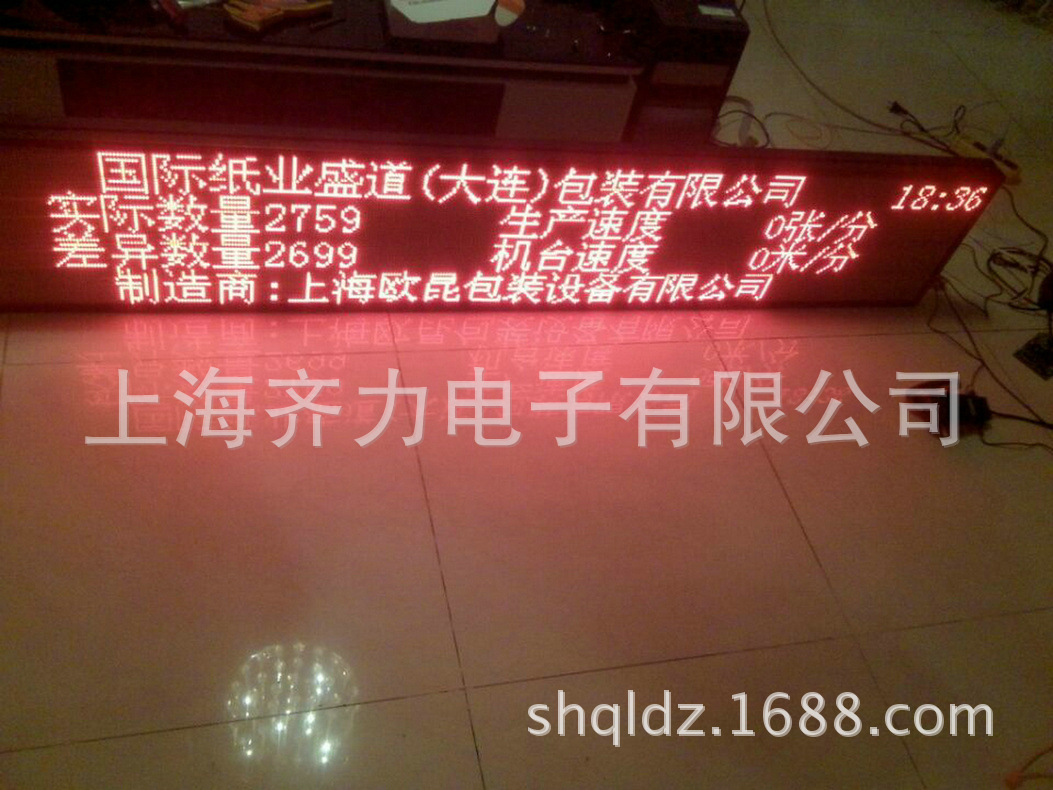

针对工厂电子看板，配套提供Modbus协议转换板，用来跟工厂里的具

有Modbus功能的设备连接。设备可通过Modbus实时修改指定的显示区域内

容。

协议转换板支持以下几种功能：

1、内码文本直接显示；

2、16位有符号/无符号转换为字符串显示；

3、32位有符号/无符号转换为字符串显示；

4、单精度浮点转换为字符串显示；

5、素材列表（显示页）点播；第一个素材列表（显示页）里的图片组 、

多行文本按序号点播。

      上海齐力电子有限公司成立于2005年8月1日，立足上海，由多位具有资深开发经验的工程师组成。专注于全彩LED及液晶显示屏的运用与开发，生产GPS卫星校时时钟，网络NTP校时时钟，LED子母时钟，PLC控制MODBUS协议生产看板，LED温湿度模拟量显示屏，LED世界时钟等。产品被广泛用于火车站，飞机场，工厂，体育馆等各种场合。
