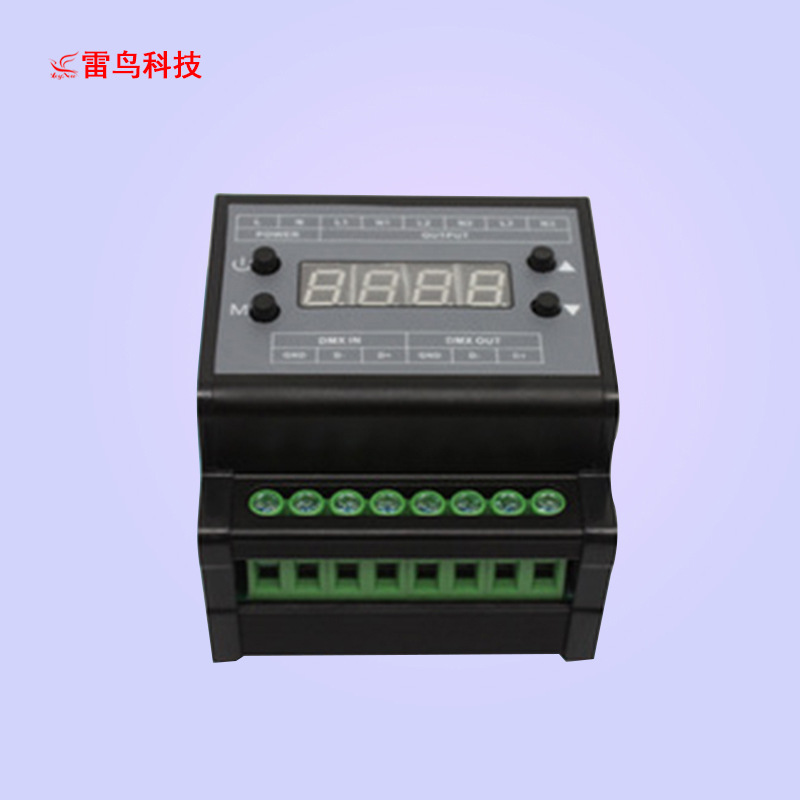

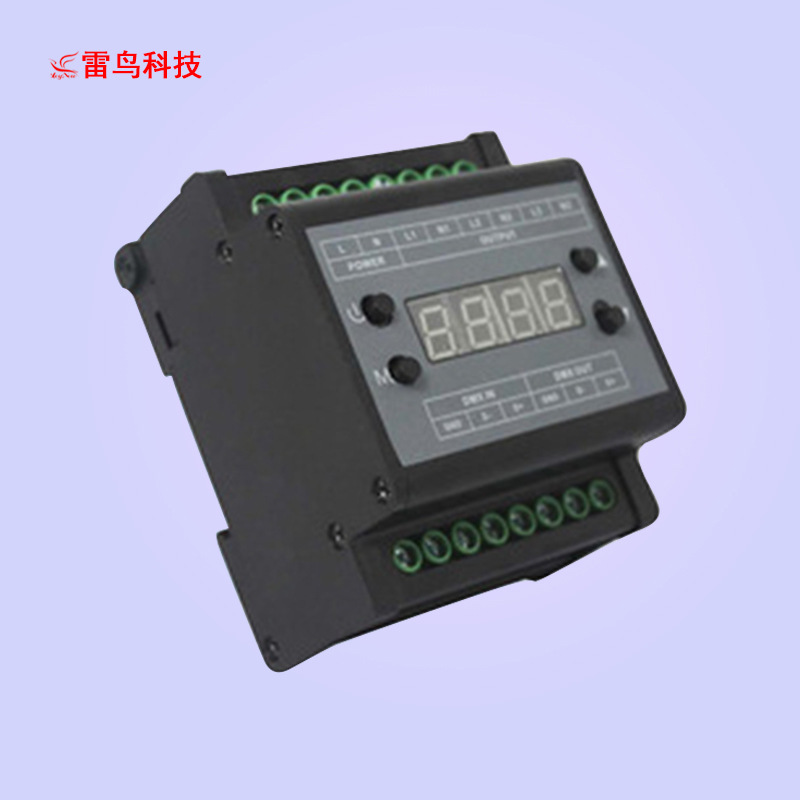

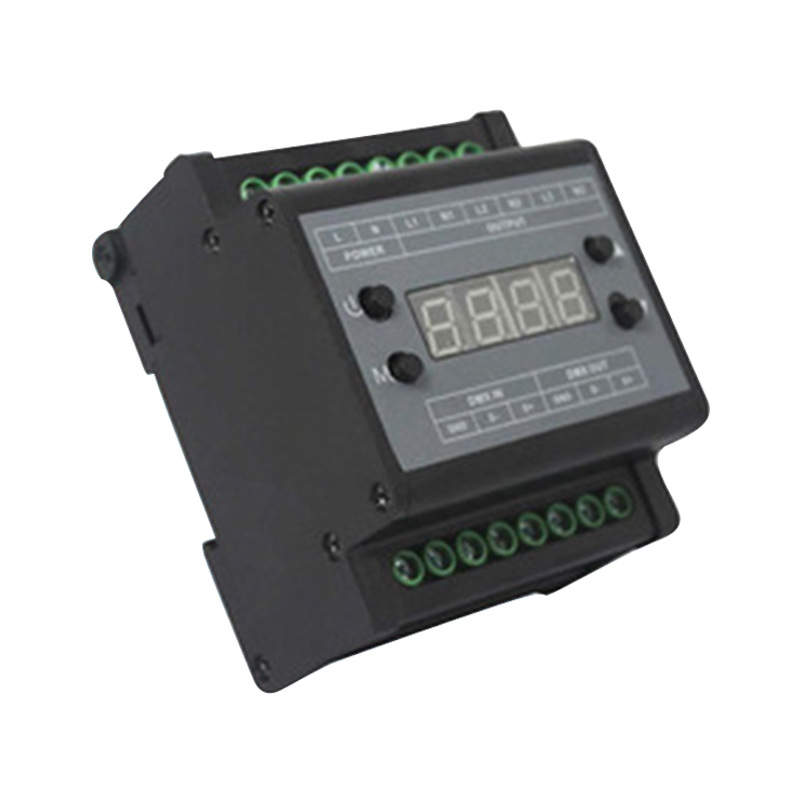

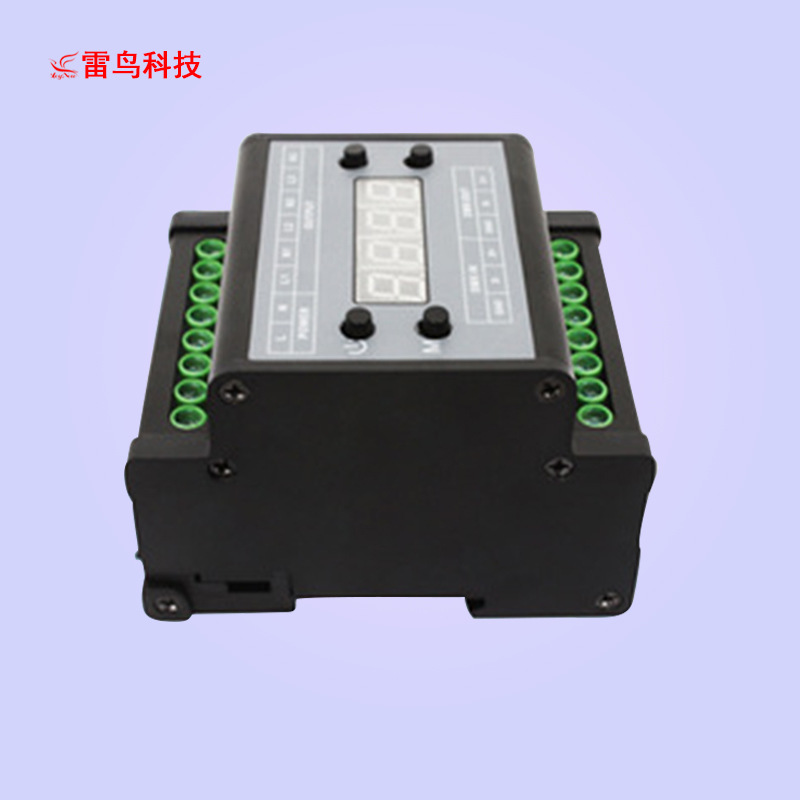

名称：DMX可控硅调光器

型号：DMX302

1. 概述

  DMX可控硅调光器采用工业级先进电脑控制芯片，外壳采用导轨式，大功率三路输出，适合工业环境；选用高压MOS管做控制电路，实现后切相位调光，用于控制各种连接可控硅电源的灯具，也可直接接负载灯；具有接线方便，使用简单、方便等优点；根据客户实际需求可实现调光功能。

2. 技术参数

2.1 工作温度：-20-60℃

2.2 输入电压：AC90～240V，50～60Hz

2.3 输   出：AC90-240V，50～60Hz

2.4 输   出：3回路

2.5 输出最大电流：1A

2.6 输出功率：110V：<110W，220V：<220W（每回路）

2.7 输入信号：DMX信号

2.8 静态功耗：<3W

2.9 外型尺寸：L90×W76×H61mm

2.10 包装尺寸：L100×W80×H75mm

2.11 调光方式：后切调光

2.12 净重：265g

2.13 毛重：310g

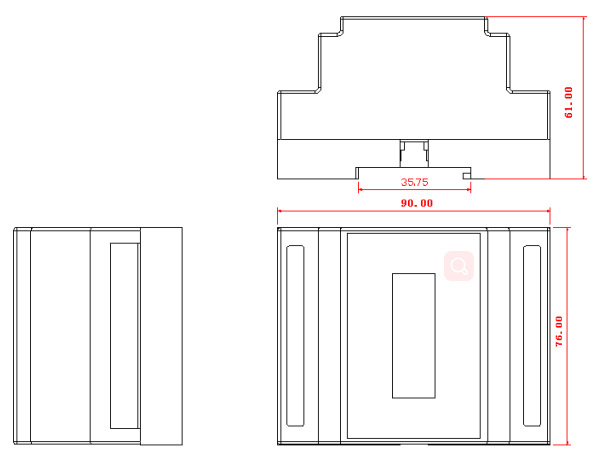

3. 外型尺寸

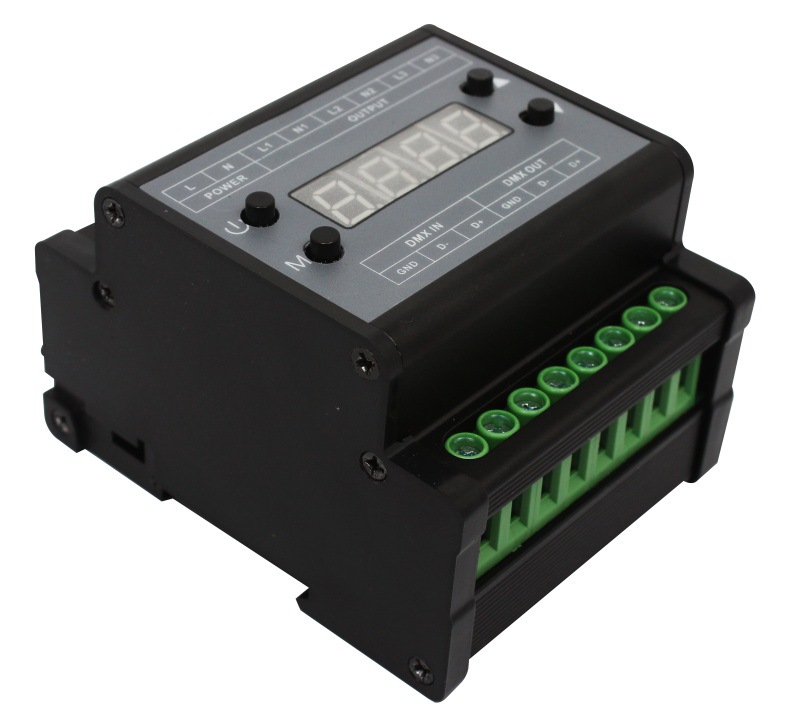

4. 接口说明

POWER：交流电源输入接口，输入电压范围：90-240VAC。

OUTPUT：3路负载输出接口，输出电压范围：90-240VAC，每路最大电流1A。

DMXIN：DMX信号输入接口。

DMXOUT：DMX信号输出接口。

5. 使用说明

：在任何状态下关闭、开启负载。

：当没有DMX信号输入时，按下模式键可以切换至三路负载中的任何一路和设置当前设备的DMX地址，且数码管显示为字母+数字。1.,2.,3.分别表示第一路，第二路，第三路。数字代表调光的等级。例如：1.128  表示第一路负载且负载的调光等级为128。A表示当前处于DMX地址设置，例如 A225 表示当前设备的DMX地址（也是第一路负载的地址）为225。当有DMX输入时，模式键不能调节且只显示A+数字，数字表示当前设备地址。

：当有DMX信号输入时，数码管显示当前设备的地址，短按加大键，当前的地址加1，长按加大键，可以快速的加到想要的地址。最大为510。当没有DMX信号输入时，数码管显示上次设置状态，短按加大键，亮度等级或者DMX地址加1，长按加大键，可以快速的加到想要的亮度等级或DMX地址。

：当有DMX信号输入时，数码管显示当前设备的地址，短按减小键，当前的地址减1，长按减小键，可以快速的减到想要的地址。最小为1。当没有DMX信号输入时，数码管显示上次调光的信息，短按减小键，亮度等级或者DMX地址减1，长按减小键，可以快速的减到想要的亮度等级或者DMX地址。

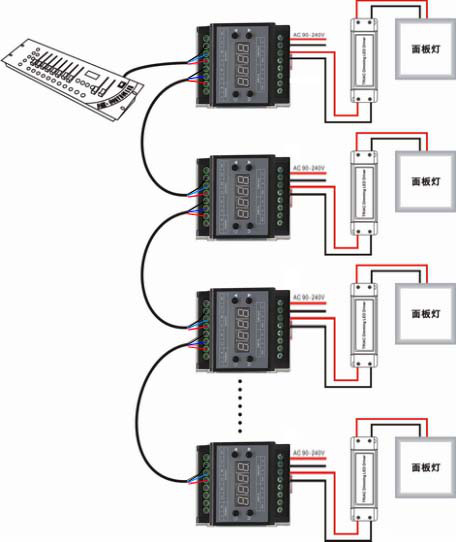

6. 典型应用

7. 注意事项

7.1 先连接负载线，再接电源线；上电前确保输入输出连接线之间无短路现象。

7.2 控制器供电电压范围为AC90-240V，超过电压范围可能会烧坏控制器。
