BQG340/0.3矿用气动隔膜泵组成结构

气动隔膜泵是由：出水歧管、泵盖、泵体、进水歧管、隔膜、球、球座、出水管、滑阀、消声器、活塞、进气管、进水节等组成。气动隔膜泵是一种新型输送机械，是目前国内新颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体。

BQG340/0.3矿用气动隔膜泵介绍

气动隔膜泵主要用于矿山井巷开拓，竖井井筒施工，采矿工作面槽及各类设备周边的排污，井下峒室工程的排水、排污排沙、排泥浆，矿井巷道喷白应用等。我公司生产的气动隔膜泵,采用、吸收并改进了气动隔膜泵生产工艺及技术,本产品系专项为煤矿设计,具有传统潜水电泵、泥浆泵、杂质泵、软轴泵的功能，是传统矿用水泵的一次革命。关键是解决了传统水泵的安全问题，产品在低气压下都可以提供很高的输送速度，而且与范围广泛的材料相容，本水泵拥有抗失速设计、模块化气动马达∕流体部分。

气动隔膜泵应用于煤矿井下排送清水，或含有固体颗粒杂质（体积浓度小于2%）的污水，亦可适用于非煤矿山，输送介质类似的其他场合。

BQG340/0.3矿用气动隔膜泵功能特点

气动隔膜泵以气流推动阀芯往复换向，使压风交替进入左、右气腔，使之推动膜片凹凸往复运动而使工作腔内产生压差，达到吸水和排水的目的。体积小、重量轻、无需根基，可作为移动式泵，无需润滑，主阀对气源没有特殊要求，可自吸启动运行

BQG340/0.3矿用气动隔膜泵维修与维护

1.干净的操作平台可防止拆卸和重新装配过程中精密的内部运动零件受到灰尘和外来杂物的影响。

2.保留良好的维修记录，并且将隔膜泵包括在预防性维修项目中。

3.在拆卸之前，将隔膜泵的上部向下翻转，将泵中的材料排出，以清空歧管中的残留材料。

4.拆下上部和下部的歧管步骤：

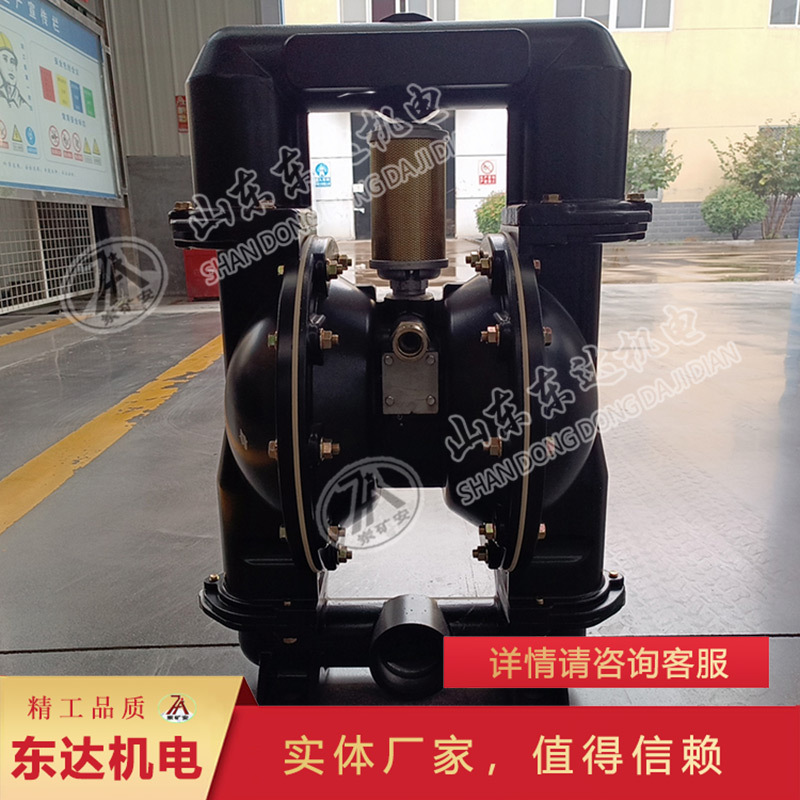

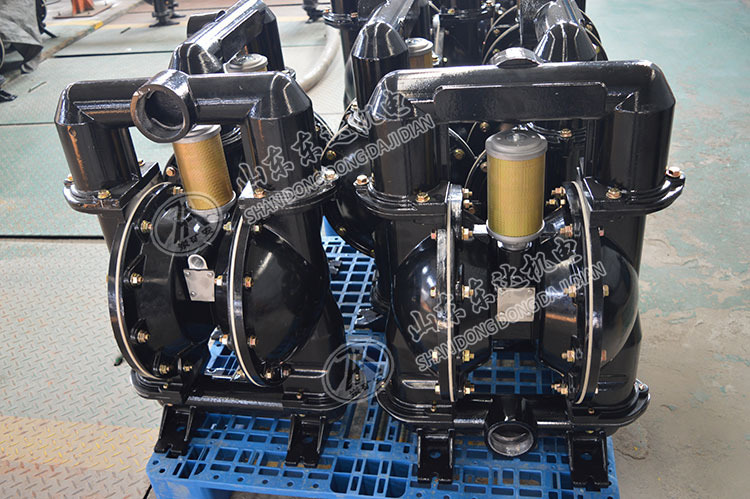

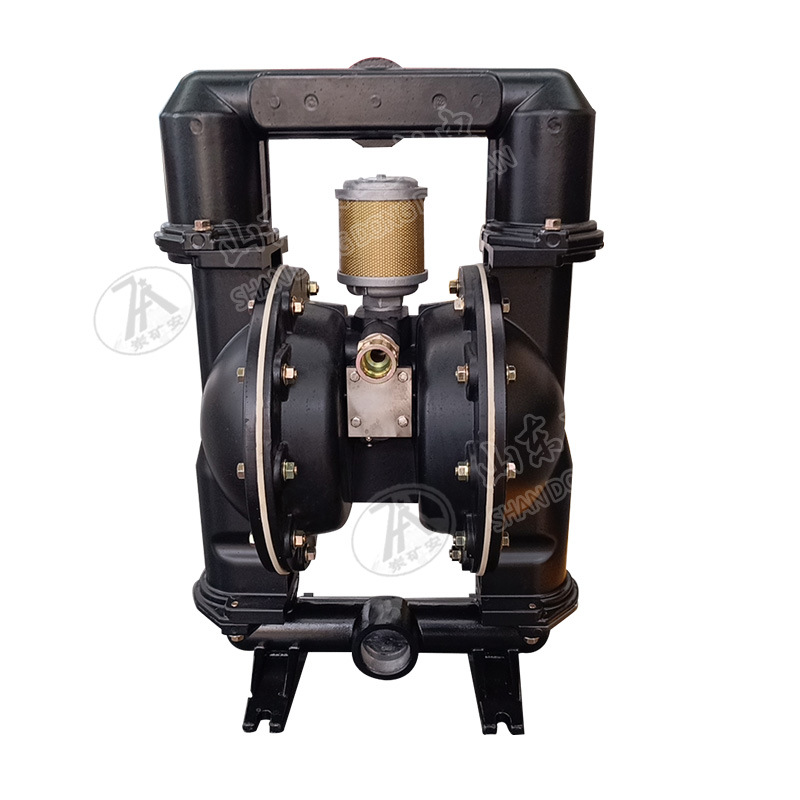

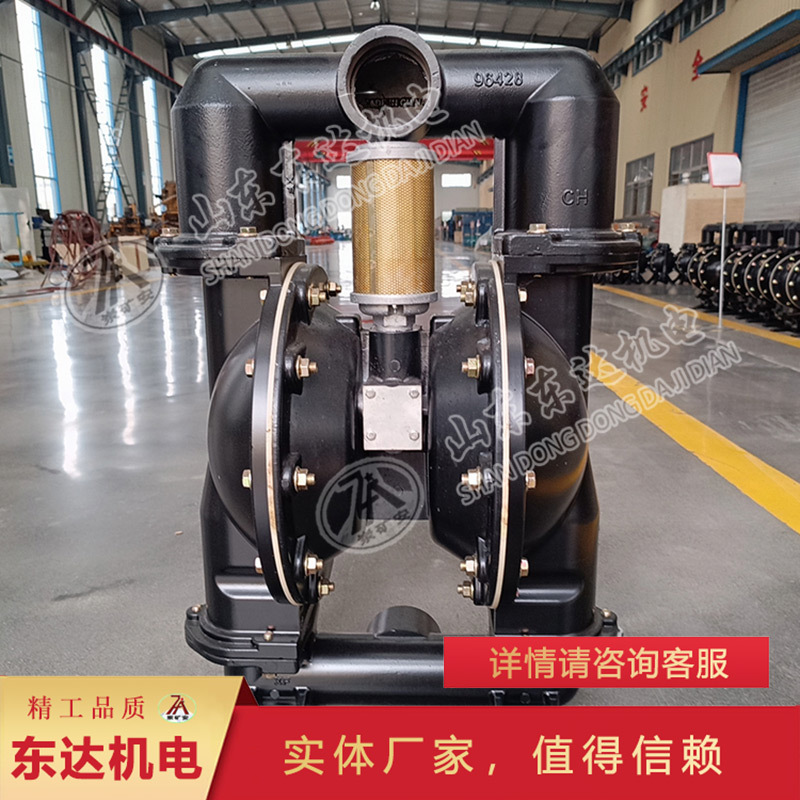

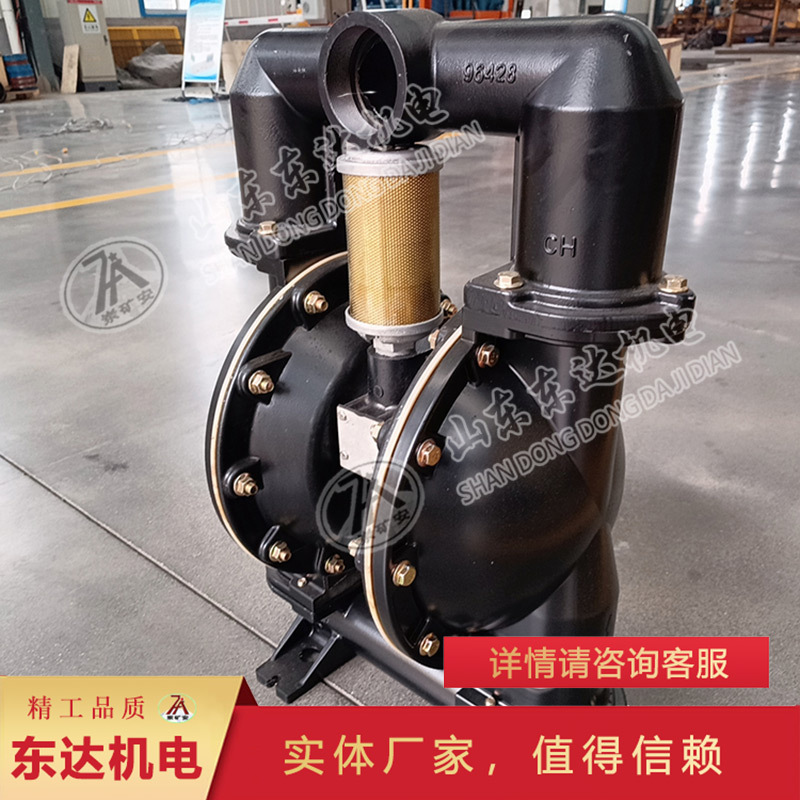

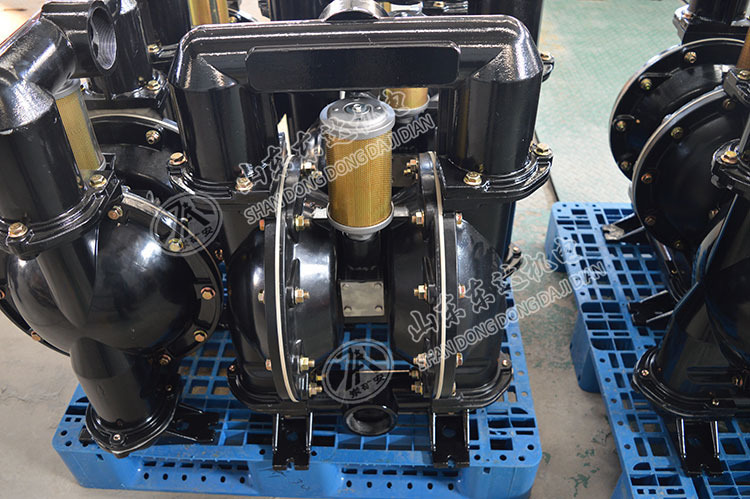

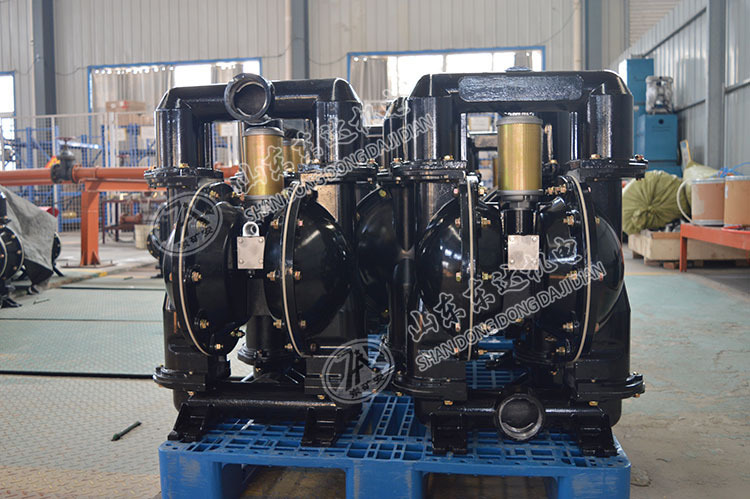

BQG340/0.3矿用气动隔膜泵实物图
