沃得精机（中国）销售有限公司一级代理商
采用湿式离合器
【温馨提示】，因本公司产品规格较多，价格不尽相同，故此价格仅供参考，
具体价格来电咨询！真诚期待与您的合作!
伍生18682015452
沃得精机冲床专供，厂家直销！
整机免费保修一年，15天内免费退换货！

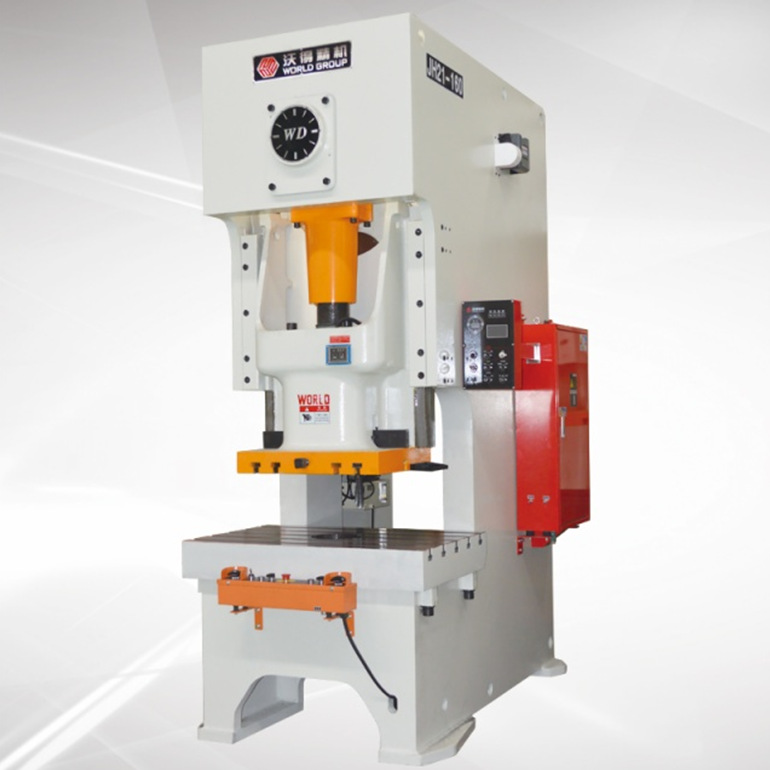

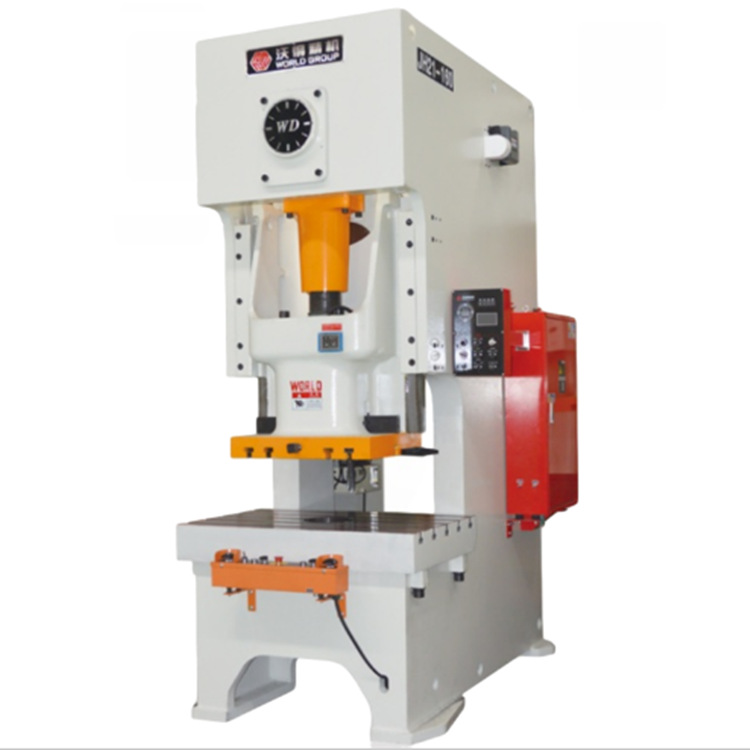

JH21的性能特点：
·优质钢板焊接机身，均经过回火（或振动时效）,抛丸处理，刚性好，精度稳定；·曲轴纵置，结构紧凑，曲轴经高频率淬火后磨削处理，光洁度好，转动灵活；矩形六面加长导轨，导向面青铜镶板，导向精度高；·气动双平衡缸，平衡滑块和上模重量，降低冲击和噪音，消除连杆与滑块间隙，减少受力零件冲击与磨损 ；·整体采用PLC集中控制，气路选用安全双联阀控制，可实现点动、寸动、单次和连续冲压；·滑块、导轨、工作台板、连杆、接套等关键件均采用树脂砂制造，与一般的粘土砂制造相比，改善表面粗糙度1-2级，提高尺寸精度2-3级；JH21-60及以上吨位产品采用电动调节装模高度；精品配置，关键件如气动原件、电器原件、密封件、按钮等
标准配置：
高性能湿式离合器、液压过载保护装置、手动黄油润滑装置、手动稀油润滑装置、滑块及上模平衡装置、误送检知接口、触摸屏、控制器、滑块上部脱料装置、空气源快速接头、防震垫、工作灯、空气吹料、二度落、预调计数器.
选用配置：（用户选用，应在合同中注明）
干式离合制动器、气压式模垫装置、光电式安全装置、快速换模装置、脚踏开关、自动送料输出轴、调速电机、变频调速
技术参数 单位 JH21-25 JH21-45 JH21-60 形式 H S H S H S 滑块公称力 KN 250 450 600 公称力行程 mm 3 3 4 4 4 4 滑块行程 mm 50 80 70 120 80 140 行程次数 固定 min-1 125 100 95 80 90 70 可变 min-1 75-150 60-120 65-115 50-95 60-110 45-85 装模高度 mm 265 250 295 270 330 300 装模高度调节量 mm 50 60 70 滑块中心至机身距离 mm 210 225 270 立柱距离 mm 450 515 560 滑块底面尺寸 左右 mm 360 410 480 前后 mm 250 340 400 模柄孔尺寸 直径 mm 40 50 50 深度 mm 65 60 70 工作台板尺寸 左右 mm 720 825 930 前后 mm 400 440 520 落料孔直径 mm 150 150 150 工作台板厚度 mm 80 110 130 工作台离地面距离 mm 780 800 900 外形尺寸 前后 mm 1500 1585 1540 左右 mm 945 1075 1200 高 mm 2120 2390 2570 地脚螺栓距离 前后 mm 980 1075 1100 左右 mm 690 760 840 电动机功率 Kw 3 5.5 5.5 重量 Kg 2450 3550 5150 压机气压 Mpa 0.5 技术参数 单位 JH21-80 JH21-100 JH21-125 形式 H S H S H S 滑块公称力 KN 800 1000 1250 公称力行程 mm 5 5 5 5 6 6 滑块行程 mm 100 160 100 160 110 180 行程次数 固定 min-1 80 60 80 55 70 50 可变 min-1 55-95 40-75 55-95 35-65 50-85 35-60 装模高度 mm 350 320 365 335 385 350 装模高度调节量 mm 80 90 90 滑块中心至机身距离 mm 310 330 350 立柱距离 mm 610 670 670 滑块底面尺寸 左右 mm 540 620 620 前后 mm 460 520 520 模柄孔尺寸 直径 mm 50 70 70 深度 mm 65 90 90 工作台板尺寸 左右 mm 950 1060 1100 前后 mm 600 640 680 落料孔直径 mm 180 180 200 工作台板厚度 mm 140 145 155 工作台离地面距离 mm 900 900 900 外形尺寸 前后 mm 1765 2000 2040 左右 mm 1200 1300 1320 高 mm 2725 3010 3035 地脚螺栓距离 前后 mm 1210 1365 1430 左右 mm 920 1020 1040 电动机功率 Kw 7.5 7.5 11 重量 Kg 6450 8650 9550 压机气压 Mpa 0.5 技术参数 单位 JH21-160 JH21-200 JH21-250 形式 H S H S H S 滑块公称力 KN 1600 2000 2500 公称力行程 mm 6 6 6 6 6.5 6.5 滑块行程 mm 130 200 150 220 160 220 行程次数 固定 min-1 60 45 50 45 45 30 可变 min-1 40-70 30-55 35-60 30-55 30-55 20-35 装模高度 mm 435 400 485 450 530 500 装模高度调节量 mm 100 110 120 滑块中心至机身距离 mm 400 430 450 立柱距离 mm 736 910 980 滑块底面尺寸 左右 mm 700 880 950 前后 mm 580 650 700 模柄孔尺寸 直径 mm 70 70 70 深度 mm 100 100 130 工作台板尺寸 左右 mm 1175 1390 1500 前后 mm 760 840 880 落料孔直径 mm 220 240 260 工作台板厚度 mm 165 180 190 工作台离地面距离 mm 900 1000 1000 外形尺寸 前后 mm 2305 2600 2660 左右 mm 1420 1540 1640 高 mm 3215 3800 3850 地脚螺栓距离 前后 mm 1665 2020 2100 左右 mm 1140 1360 1460 电动机功率 Kw 15 18.5 22 重量 Kg 13600 19200 23200 压机气压 Mpa 0.5 技术参数 单位 JH21-315 JH21-400 形式 H S H S 滑块公称力 KN 3150 4000 公称力行程 mm 7 7 8 8 滑块行程 mm 160 220 180 250 行程次数 固定 min-1 45 30 40 30 可变 min-1 30-55 20-35 30-50 20-35 装模高度 mm 530 500 585 550 装模高度调节量 mm 120 120 滑块中心至机身距离 mm 450 490 立柱距离 mm 980 1050 滑块底面尺寸 左右 mm 950 1020 前后 mm 700 750 模柄孔尺寸 直径 mm 70 70 深度 mm 130 130 工作台板尺寸 左右 mm 1540 1700 前后 mm 880 950 落料孔直径 mm 260 280 工作台板厚度 mm 190 210 工作台离地面距离 mm 1000 1100 外形尺寸 前后 mm 2720 2850 左右 mm 1680 1750 高 mm 3850 4140 地脚螺栓距离 前后 mm 2140 2185 左右 mm 1500 1570 电动机功率 Kw 30 37 重量 Kg 26600 29500 压机气压 Mpa 0.5
상품정보 제공고시
유형 일반 펀치 항목 번호. 015 브랜드 비옥 한 미세 기계 전원 유형 공압 모델 JH21-125 주요 모터 힘 11 공칭 압력 1250 목 깊이 200 슬라이더 스트로크 160 제어 양식 CNC 다이 핸들 구멍 크기 70*90 레이아웃 양식 수직 적용 범위 유니버설 적용 가능한 산업 유니버설 여행 횟수 35*50 물체 소재 금속 제품 유형 새로운 브랜드 재고 여부 예 판매 후 서비스 전체적인 기계는 1 년 동안 보장됩니다. 국경 간 수출이 독점적으로 가능한지 여부 아니 작업 형태 펀치 -
