产品说明

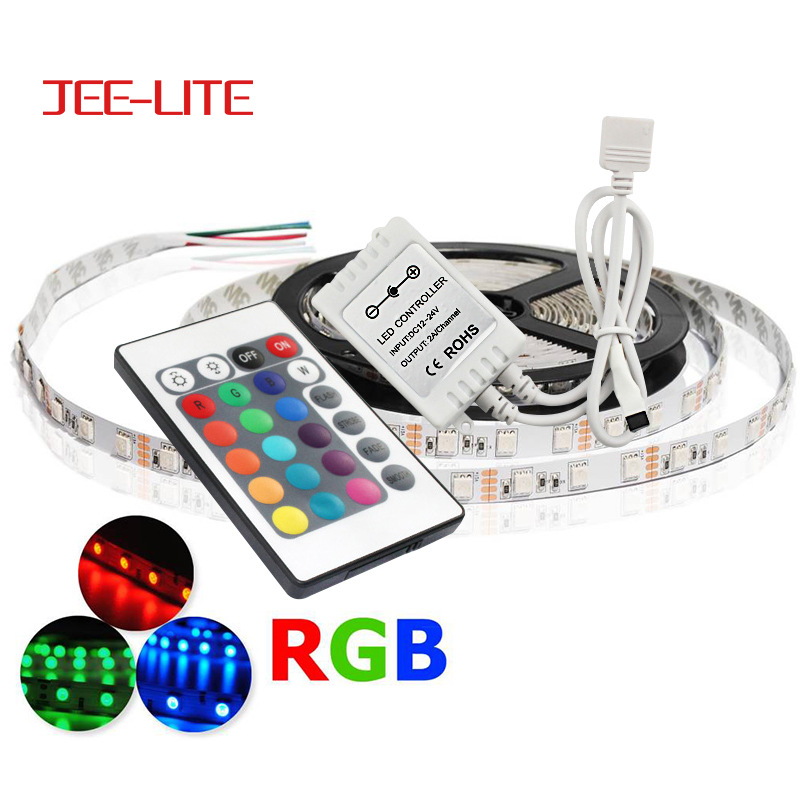

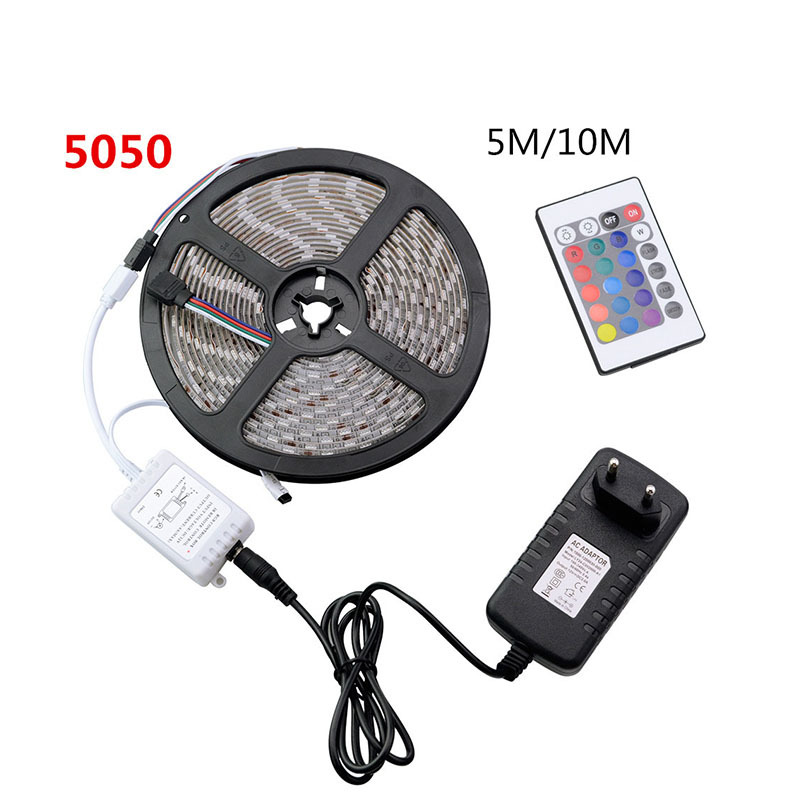

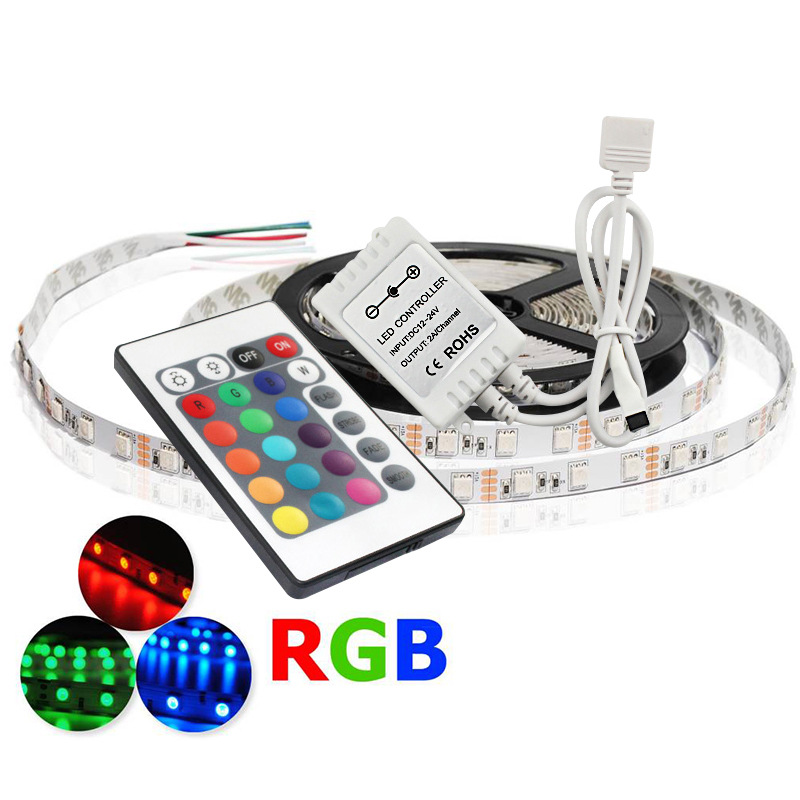

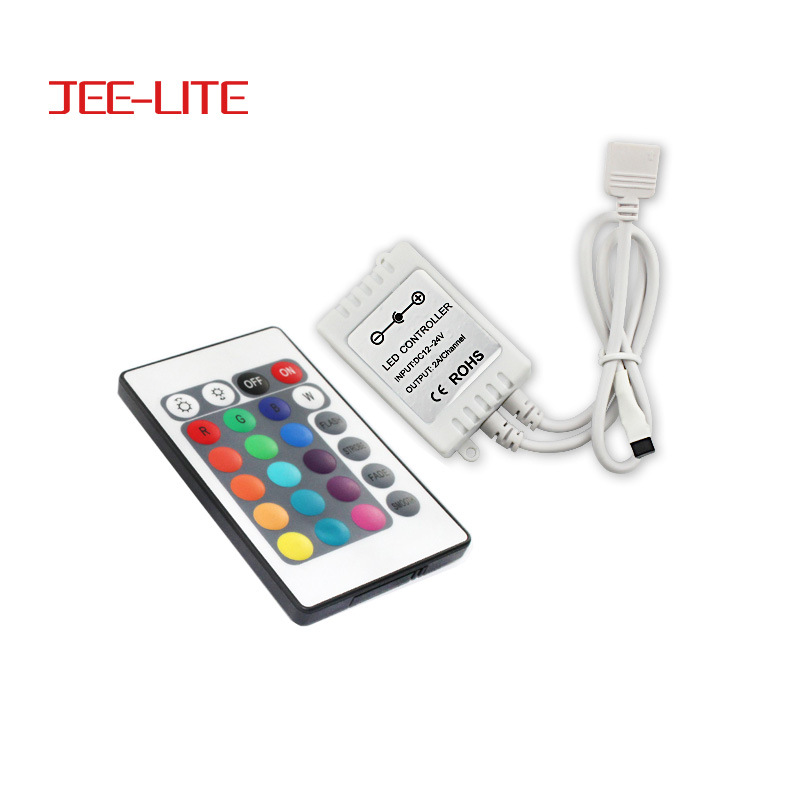

  红外24键控制器采用先进的微控制单元，用于控制各种以led为光源的灯具，例如：LED光条，LED模组，LED灯箱，发光字等；具有价格低廉，接线方便，使用简单等优点；带有记忆存储功能，可通过红外遥控器进行静态亮度调节，静态颜色选择，动态速度调节等灯光变化效果。

   新功能：通过遥控器换RGB GRB BRG负载线排序。模式更换比较柔和，平滑。

性能参数

● 工作温度：-20-60℃

●供电电压：DC5V/12V,12~24V(两种可选)

● 输出：3回路

● 连接方式：共阳

● 控制器尺寸：L61×W35×H22mm

●遥控器尺寸：L85×W52×H7mm

● 净重：35g

● 毛重：40g

● 静态功耗：<0.5W

● 输出电流：<2A(每回路)

● 输出功率：5V<30W, 12V<72W, 24V<144W

使用说明

● 先连接负载线，再接电源线；上电前确保连接线之间无短路现象；

● 操作时，将遥控器对着红外接收头，确保遥控器与接收头之间没有障碍物；

各按键功能如下表所示（按照按键的位置排列）：

注：当切换到四个动态模式下，即七彩跳变、整体渐明渐暗、七彩渐变、红绿蓝三色跳变的模式下，亮度升变为速度加，亮度降变为速度减，共有32级速度档。

排序更换：在亮灯情况下，按下“on”键（此时灯灭），连续按5次“off”(此时灯亮)，然后按下“静态淡黄色”为“RGB”排序，最后按下“on”键保存成功。“静态淡蓝色”为“GRB”排序，“静态紫色”为“BRG”排序。 （出厂都设置好客户需要的排序，需应急更改，可以使用该功能）

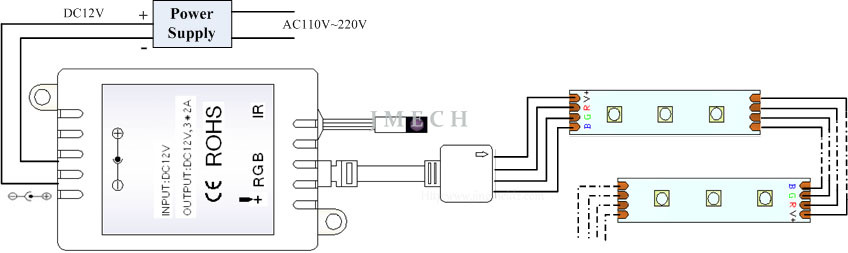

典型应用
