技术参数:

夹网平稳,可自由调动夹网的松紧,保证张力均匀

不生绣,美观大方

拉网张力误差为正负0.6M/cn2

拉网尺寸可以在最大拉网范围内任意调整

单面拉网手轮同步传递拉力,拉力均匀

拉网机主梁采用四百厚的钢板制作,长期拉力可达30-50牛顿,不变形.

设有减力装置,拉网更轻松.采用气动升降顶网,灵活,可靠

该机零部件采用标准化,模具化生产,零部件的更换更简易,方便.

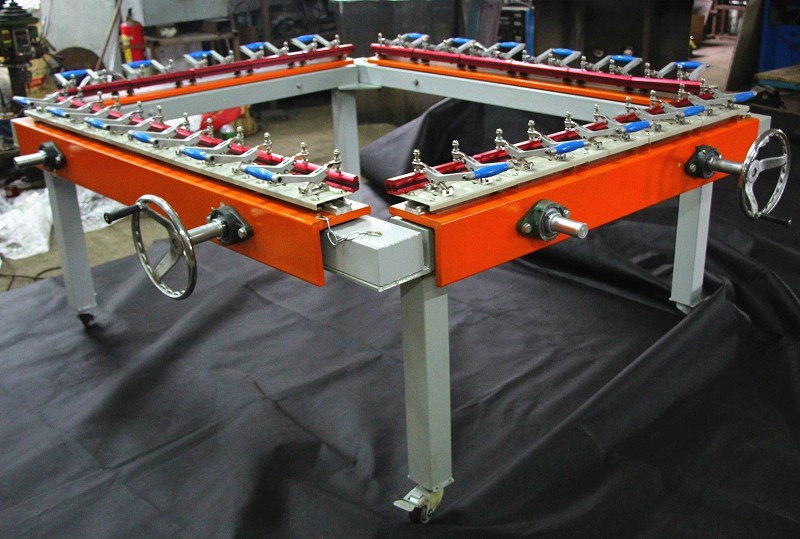

机械拉网机说明书

一，机械链条式拉网机.机械结构传动，性能稳定可靠，夹头配备新型专用凹槽轴承，手动微调．

二，本产品主要用于丝印网版的拉制,特别适合制作套色印刷网版,高精度的单双面电路版..特别适合制作四色高精度的丝印网版.

三，.产品特点:

1.本产品全部采用专用型材制作,受力后不变形.

2.夹头采用全新设计的自锁网夹结构,高张力后不滑网,不松脱

3.夹头可左右滑动,保证张力均匀..

4.单面拉网手轮通过齿链条同步传递动力,保证单面夹头拉力同步.

5.顶网采用气动升降,灵活,可靠.

四:主要技术参数

1.最大拉网面积1200X1500mm（尺寸可制定）
2.最小拉网面积:3０mmX4０mm*
3.最大张力:>35N/cm以上
4.外形尺寸:1400X18000X760mm(长*宽*高)
5.重量:200KG.

五．材质

1.大梁采用120型材。

2.夹头采用优质铝材。

3.外观采用烤漆处理。

六．操作步骤
（１）首先根据网框大小调节拉网的面积，然后将活动脚轮锁死
（２）选择合适的网框支架将其放在拉网机上
（３）调节手轮，使网框尖端之间的距离靠拢，以避免在拉网过程中由于网纱张力增大，网框网框顶住网纱而造成网纱破裂。
（４）拉平网纱，用网夹固定好网纱的边缘，再慢慢旋转机
上四边的手轮，使网纱慢慢处于张紧状态，如此反复，直到网纱的各处的张力大致相等为止，张力的大小概括网纱的目数和质地而定，网张好后最好用张力计进行最终的检查，注意：网纱拉力不能一次拉到位，必须分开几次，比如：拉网力要求40N，先拉到15N，经过最少5分钟的停留后，才拉到20N如此反复拉网才可．
（５）手轮，使网框上升，注意网框均匀地接触网纱，然后在网框与网纱相接触的地方涂上藤黄胶，注意：必须等待胶干以后，方可将网框与网纱一同取下。
1.绷网完以后，扳动换向阀，使手轮回到初始位置，关闭电源
2.手轮；当手轮向左旋转时，网纱处于张紧状态，当手轮向右旋转时网纱处于松弛状态。
3.活动脚轮；当要调节拉网机拉网的面积时先要松开活动脚轮，螺丝
4.固定脚；整个拉网机的固定支撑。
5.杯头螺丝；当要调节手轮在机架上的位置时
