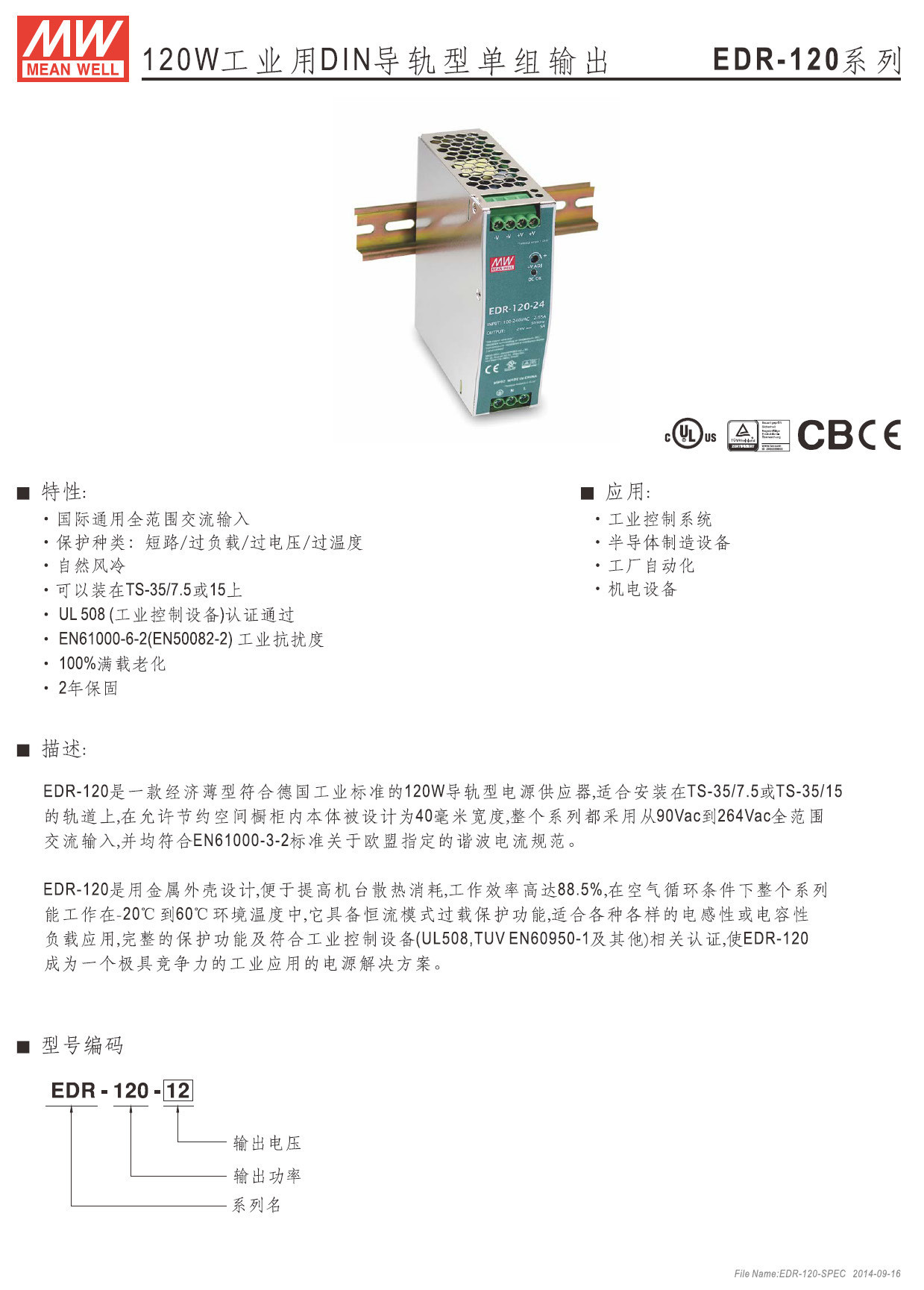

产品说明

EDR/NDR系列导轨电源是一款属于经济型薄型符合德国工业标准的75瓦-150瓦交流变直流的导轨型电源供应器,这种机型可以安装于 DIN rail TS35 / 7.5 或 35/15的导轨上.为节省电柜的安装空间本系列设计成超薄性(75瓦32mm/120瓦150瓦40mm)采用从90Vac到264Vac全范围交流输入.并符合EN61000-3-2标准及关于欧盟制定的谐波电流的范围。EDR/NDR的差别只是EMC标准稍有不同.且NDR的工作环境温度可达-20～+70℃。

EDR/NDR采用金属外壳设计,便于提高机台散热,其工作效率高达88.5%,在空气循环条件下整个系列能工作在-20～+60℃(NDR为-20～+70℃)的环境温度中,该机型具备恒流过载保护模式,适合在各种电感型或电容性负载应用,完整的保护功能及符合工业控制设备相关认证(UL508,TUV EN60950-1及其他)使得EDR/NDR系列成为一个极具竞争力的工业应用环境的解决方案,其主要的应用领域如工业控制系统、半导体制造设备、工厂自动化、机电设备等

产品特点

全球通用全范围交流输入电压

安装于DIN导轨TS35/7.5或15

有短路保护/过载保护/过电压保护/过热保护

国际安规认证UL/CUL/TUV/CB/CE

LED指示工作状态

符合UL508(工业控制装备)标准

自然通风冷却

符合EN61000-6-2(EN50082-2)工业抗干扰要求

低价格,高性价比

100%满载老化测试

采用无铅制程,符合环保RoHS要求

台湾明纬品牌,苏州工厂生产

2年质保

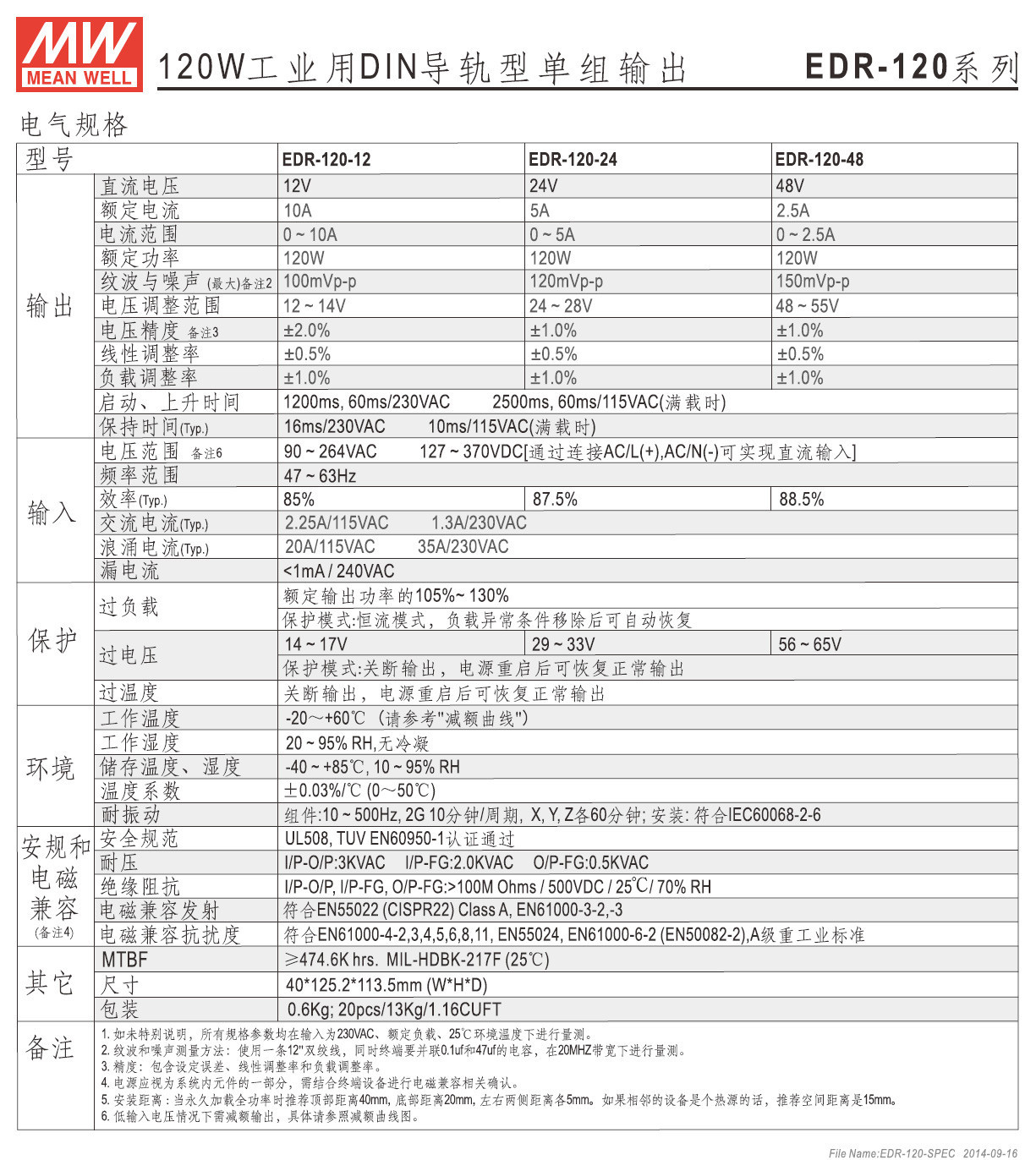

产品参数

直流输出范围24V,0～5A

输出电压精度±1%

纹波与噪声120mV

效率87.5%

输入电压范围90～264VAC/127～370VDC

输入浪涌电流冷启动35A/230V

电压调整范围12V:12～14V,24V:24～28V,48V:48～55V

过载保护额定输出功率达105%～130%时恒流限流，负载正常后自动复原

过电压保护输出电压12V:14～17V,24V:29～33V,48V:56～65V时关断,重启复原

过热保护过热关断,温度下降后自动恢复

启动上升保持时间230VAC满载时1200ms,60ms,60ms/115VAC满载时2000ms,60ms,12ms

绝缘特性输入端与输出端间:3KVac,输入端与外壳间:2KVac,输出端与外壳间:0.5KVac,1分钟

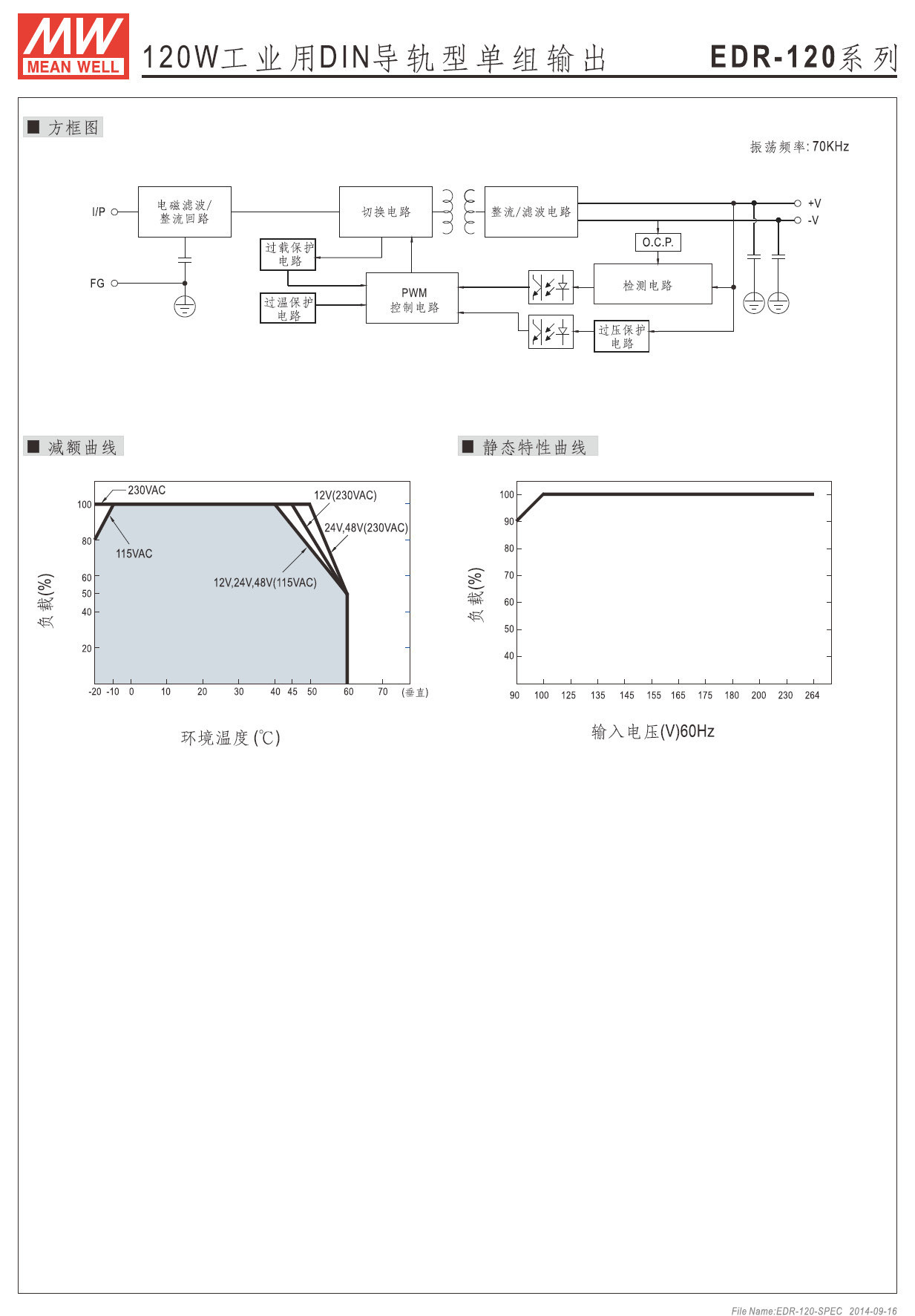

工作温度-20～+60℃(参见输出降载曲线)

抗震动性10～500Hz,2G 10分钟/周期,XYZ各轴各60分钟;安装符合IEC60068-2-6

安规认证通过UL508,TUV EN60950-1认证

电磁兼容标准发射:EN55022(CISPR22),class A , 谐波:EN61000-3-2,-3

电磁兼容标准抗干扰: EN61000-4-2,3,4,5,6,8,11,ENV55024,EN61000-6-2(EN50082-2), A级重工业标准

平均无故障时间≥47.46万小时,MIL-HDBK-217F(25℃)

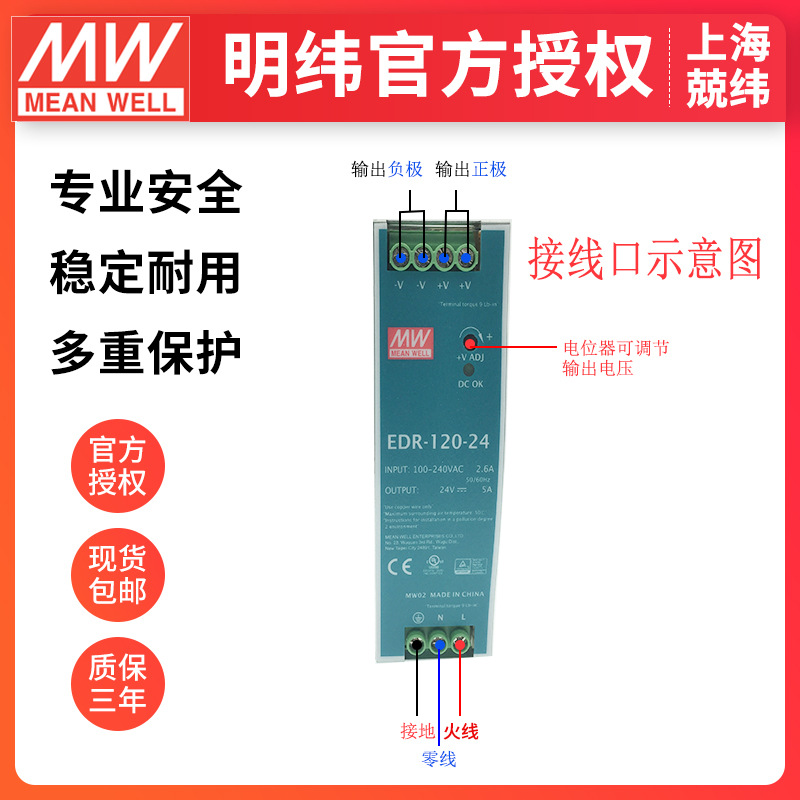

接线方式输入端:3点. 输出端:4点螺丝DIN端子

机壳号992D

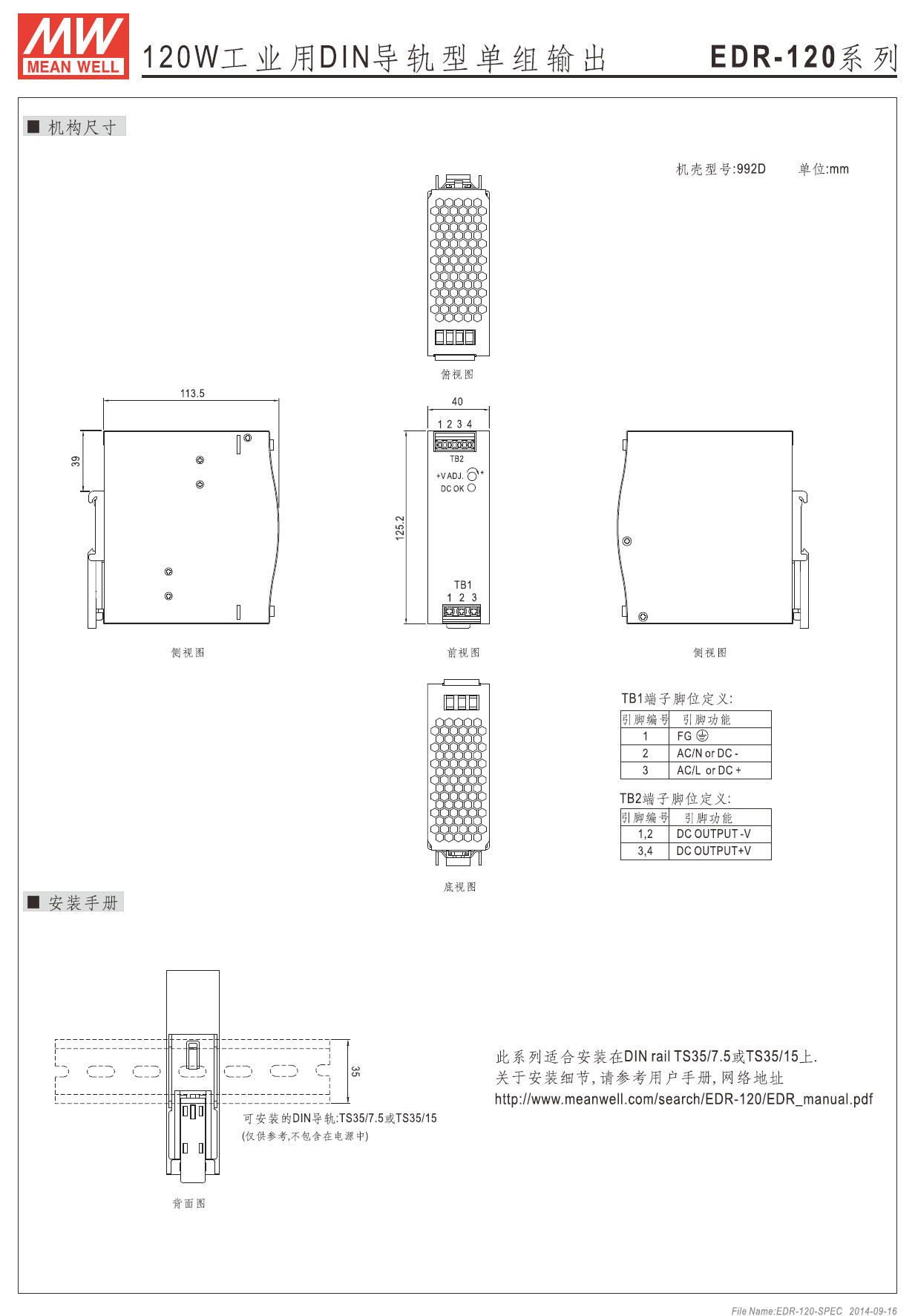

外形尺寸40×125.2×113.5mm(宽×高×深)

重量及包装0.6公斤/只；每箱20只/13公斤,0.033立方米
