一、机床型号：

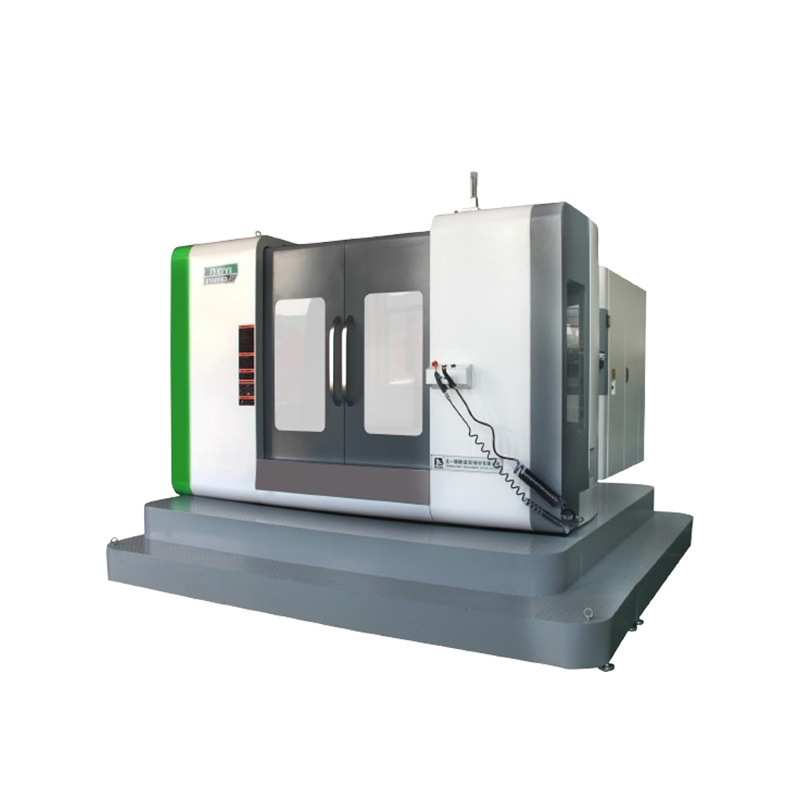

产品型号： BYHM800产品名称： 双交换工作台卧式加工中心
二、机床概述
1、BYHM800机床是北一引进德国力矩电机直联驱动转台的。应用了国际前端双交换工作台卧式加工中心机床的设计理念，经过多次改进升级的产品。采用三维同步设计 ，FEM有限元分析等研发手段，拥有自主知识产权。2、BYHM800机床主轴系统刚性强、结构对称，动态响应速度快，精度高、稳定性好。该产品工艺手段成熟，产品质量稳定，其技术指标和软硬件配置均处于国内领跑水平。
3、BYHM800具有双工作台自动交换系统，极大提高工作效率，节省装卸工件的时间。机床具备铣、钻、镗、铰、攻、锪等多种工序加工。零件一次装夹可高效、高精度的完成零件的四个面的多种工序的加工。还可加工斜面、曲面等复杂工序的加工。
三、技术参数：
序号
项 目
内 容
1
工作台尺寸（长×宽）
800×800 mm
2
工作台数量
2个
3
各轴行程
X：1500mm，Y：1200mm，Z：1200mm
4
工作台承重
2200Kg
5
T型槽宽×槽数
22×5mm
6
工作台中心孔尺寸
Φ75H7
7
加工工件（直径×高度）
Φ1500×1300 mm
8
主轴端面至工作台中心距离
180～1380 mm
9
主轴中心线至工作台面距离
100～1300 mm
10
工作台旋转角度
±360°
11
旋转坐标小输入角度(B轴)
0.001o
12
托盘工作台交换时间
46Sec
13
同时控制轴数
四轴四联动
14
控制系统
FANUC-31i
15
主轴系统
FANUC主轴电机： αiI40/6000 37/54Kw
主轴转速：40~6000rpm
主轴锥孔：ISO50
主轴变速方式：无级
主轴锥孔清洁方式：空气
主轴冷却方式：恒温油箱
轴承润滑介质：油脂
16
主轴输出扭矩
配FANUC系统：额定/：1295/1890Nm
17
刀库
刀柄：日本MAS 403(45°) BT50
40把机械手刀库
刀具重量：25Kg
刀具直径：Φ125mm(满刀)/ Φ250mm(邻空)
刀具长度：400mm
换刀时间4s（T-T）
18
伺服驱动系统
FANUC： X/Z：αiF40
Y轴：αiF40/3000FAN
转台力矩电机：DiS2800
19
Y ：20000 mm/min
X/Z：30000 mm/min
B：1~14400o/min
20
进给速度
X/Y/Z：1~10000mm/min
B：1~1800o/min
21
机床精度
标准《GB/T 20957.4-2007》
定位精度：X：0.02mm/全长
Y/ Z：0.016 mm /全长
B：10″
重复定位精度：X：0.011mm/全长
Y/Z：0.011mm/全长
B：4″
22
电气柜
密封、装有空调器
23
润滑油分配器
定时定量
24
气源
0.3m3/min
25
机床总重量
25000 Kg
26
机床外形尺寸
10085×5861×3496 mm
상품정보 제공고시
유형 수평 머시닝 센터 항목 번호. BYHM800 브랜드 북쪽 하나 모델 BYHM800 무게 25000 주요 모터 힘 34 인터페이스 언어 중국어 스핀들 속도 범위 6000 포지셔닝 정확도 0.006 도구 수 24 3 축 여행 (X * Y * Z) 1500*1200*1500 T 슬롯 크기 (폭 * 수량) 7-22-105 전원 유형 기계적인 전송 레이아웃 양식 수평 액션 객체 하드웨어 적용 가능한 산업 유니버설 제품 유형 새로운 브랜드 재고 여부 예 판매 후 서비스 전체 기계, 평생 서비스 QA를 위한 2 년 보증 국경 간 수출이 독점적으로 가능한지 여부 아니 작업 형태 머시닝 센터 -
