相关资讯：

金属表面清洗剂大概可以从以下几方面来选用适合的:

1、所要清洗金属表面物质是什么？

油?蜡？锈？胶？漆？粉？积碳？手印？汗渍?切削液？其它种类？

2、所要清洗的金属材质是什么？

铜（纯铜，青铜，白铜、黄铜等)、铁（不锈铁、马口铁)、钢（碳素钢、合金钢）、镀锌板、铝（纯铝、铝合金）、合金，其它类。

3、选用水基类金属表面清洗剂还是溶剂类金属表面清洗剂：如果清洗的金属工件要求挥发快，且具有防锈的要求即可考虑选用溶剂类金属表面清洗剂如碳氢清洗剂、白电油替代品、三氯乙烯替代品等；

4、采用什么清洗工艺：如采用喷淋清洗时，一般选低泡型的水基清洗剂；电解清洗是用专门的电解清洗剂；蒸气清洗是用溶剂类清洗剂。

5、使用金属表面清洗剂后是否要求防锈：生产工艺流程的清洗一般选用综合清洗成本低的水基金属清洗剂为主，但水基金属清洗剂如果不具备防锈功能，清洗后将表面的保护层去掉了会加快金属材质的生锈。

6、金属表面清洗剂与生产工艺流程的结合：如果其防锈效果不够理想的话，可以考虑增加一个清洗槽并在槽中加入水基金属防锈剂；将金属工件在槽中过一遍，就能达到理想的防锈效果，水基金属防锈剂的消耗量极少，并不会增加多少防锈成本。

金属清洗剂在工业生产中应用十分广泛，常用于金属加工前后的表面除油、除垢及成品组装或包装前的清洗工艺。在电子工业中，印制电路板焊接后也必须采用清洗剂洗去有害残留物。此外，在机械设备维护保养过程中也常常用到金属清洗剂。

目前，常用的金属清洗剂分溶剂型、半溶剂型和水基型。溶剂型金属清洗剂中，石油溶剂易燃、易爆而且浪费资源。氯氟烃是最常用的溶剂型金属清洗剂，但由于其对大气臭氧层的破坏而被禁用。因而，溶剂型金属清洗剂正逐步被半溶剂型和水基型金属清洗剂所替代。随着氟氯烃(CFC)替代日期的逼近，水基清洗剂的研究和应用受到各方面的关注。

水基金属清洗剂是借助于含有的表面活性剂、乳化剂、渗透剂等的润湿、乳化、渗透、分散、增溶等作用来实现对金属表面油污、油脂、蜡垢的清洗。

除油剂是以水基质的有机与无机化学品组成的复杂混合物，是利用“乳化”“皂化”原理而研制的新型工业除油剂。在金属加工、食品、纺织、交通、船舶、建筑、电器、医药、化工等工业领域都有广泛的用途，虽然清洗的表面基质不尽相同，但清洗目的是一致的，都是恢复基质表面的洁净度及保持基质表面的完整性。

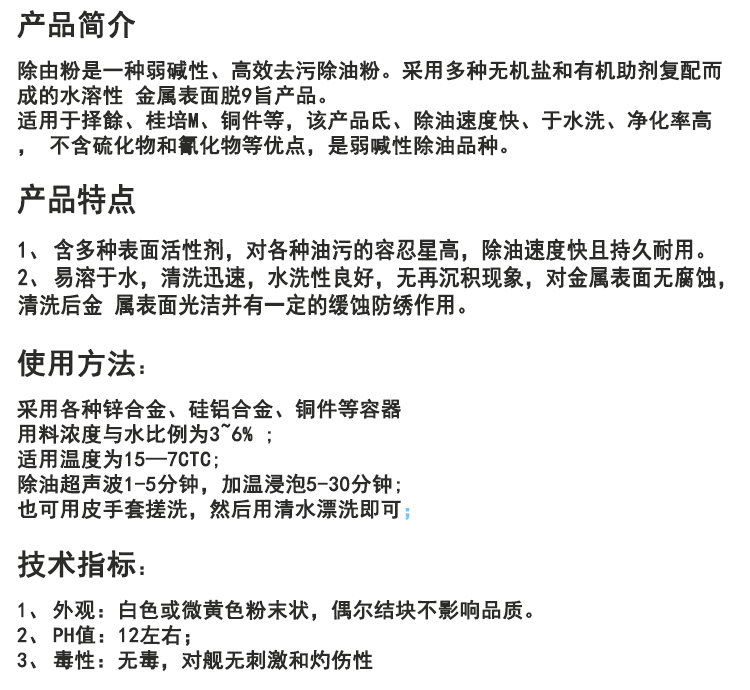

除油剂主要是由多种表面活性剂及助洗剂等配制而成。呈液状清洗剂，因此使用简便。现代工业清洗中，一般使用超声波清洗或喷淋清洗。它完全替代了易燃易爆的石油溶剂，可轻易去除各种物质表面的润滑油脂、碳剂、霉斑等，使用安全、简便、经济、效果显著。特点：强力渗透乳化，去污速度快；含独特的锈抑制剂，兼具短期防锈；不燃不爆；呈弱碱性，不腐蚀机器和设备。

除油剂，有分金属除油和塑胶除油。成份不一样

除油剂的组成根据油脂的种类和性质，除油剂包含两种主体成分，碱类助洗剂和表面活性剂。

　　碱类助洗剂常用的为氢氧化钠、纯碱、硅酸钠和三聚磷酸钠。氢氧化钠和纯碱作为碱剂，价格最为便宜，废水较难处理，有时因为碱性偏强导致清洗物体受到损伤，另一方面氢氧化钠和纯碱没有乳化作用对于矿物油清洗没有任何效果；

　　硅酸钠与三聚磷酸钠既能提供碱性，又能提供一定的乳化力，广泛的用于各种除油清洗剂中特别是对碱敏感的除油工艺。使用硅酸钠最大的缺陷是除油后若不用热水先洗一道，直接冷水洗很难将残留的硅酸钠完全洗净，残留的硅酸钠会与下一道工序的酸反应生成附着牢固的硅胶，从而影响镀层的结合力；三聚磷酸钠则主要存在磷污染破坏环境的担忧。

表面活性剂,

　　表面活性剂是除油剂的最核心成分，早期的除油剂是以乳化剂的乳化作用为主，如脂肪醇聚氧乙烯醚（AEO）系列、烷基酚聚氧乙烯醚（TX、NP）系列等。过多的使用乳化剂会将脱落的油脂乳化增溶于工作液中，导致工作液除油能力逐渐下降，需要频繁更换工作液。

　　但是随着表面活性剂价格的上升，越来越要求降低表面活性剂的使用量，提高除油的速率，这就要求除油剂具有很好的分散和抗二次沉积性能，将脱落的油脂从金属表面剥离，在溶液中不乳化、不皂化，只是漂浮在溶液表面，保持槽液的清澈与持续的除油能力。

另一方面，适合除油的表面活性剂一般为非离子类型的产品，非离子产品普遍价位较高，为了降低除油剂成本，阴离子的产品也会出现在除油剂的配方中，特别是同时具有非离子性质的阴离子型表面活性剂脂肪酸甲酯乙氧基化物磺酸盐（FMES），具有优异的“分散卷离”特点，有助于油脂的非乳化式剥离去除。

除油剂产生泡沫的多少通常可用于衡量其除油能力的高低，但现代工业与民用洗涤中低泡清洗剂的使用量越来越大。清洗剂达到低泡沫的要求有2种方法：一是在清洗剂中添加消泡剂；二是采用低泡表面活性剂，如聚醚型表面活性剂。然而，含有消泡剂的清洗剂，其消泡能力往往随时间的延长而降低。薛万博等[2]通过大量实验，发现皂基、烷基苯磺酸盐和平平加按适当比例进行复配可制得低泡、破泡快、洗涤效果好的除油剂。聚醚型非离子表面活性剂L64、F68等相对于常用的抑泡组合肥皂──ABS复合体系，也具有更好的破泡速度。电镀工业中，基体金属在电镀前必须进行表面除油，所使用的除油剂若产生过多的泡沫，会影响生产过程的进行。

除油是金属零件电镀和涂装前的关键工序,除油效果会直接影响镀层和涂层的质量。传统的高温化学除油、有机溶剂除油、电化学除油、高温碱液除油等工艺因成本高、能耗大、污染重、操作环境差等原因逐渐被水基金属油污清洗剂取代。
