双作用气动执行器，使用寿命高达100万次。流道内壁0.5um（240Grit）电子抛光。

概述：

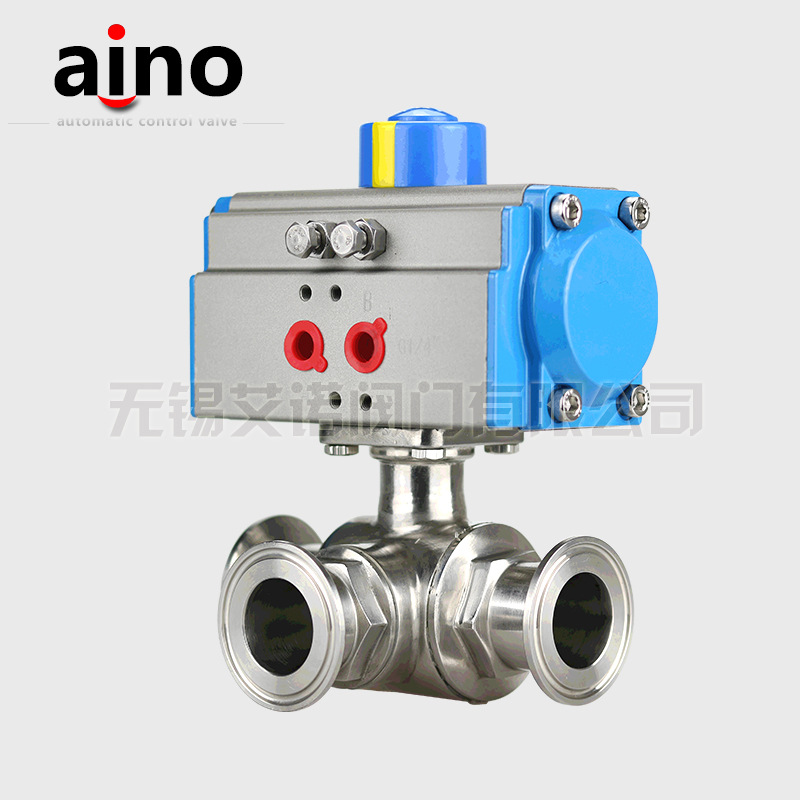

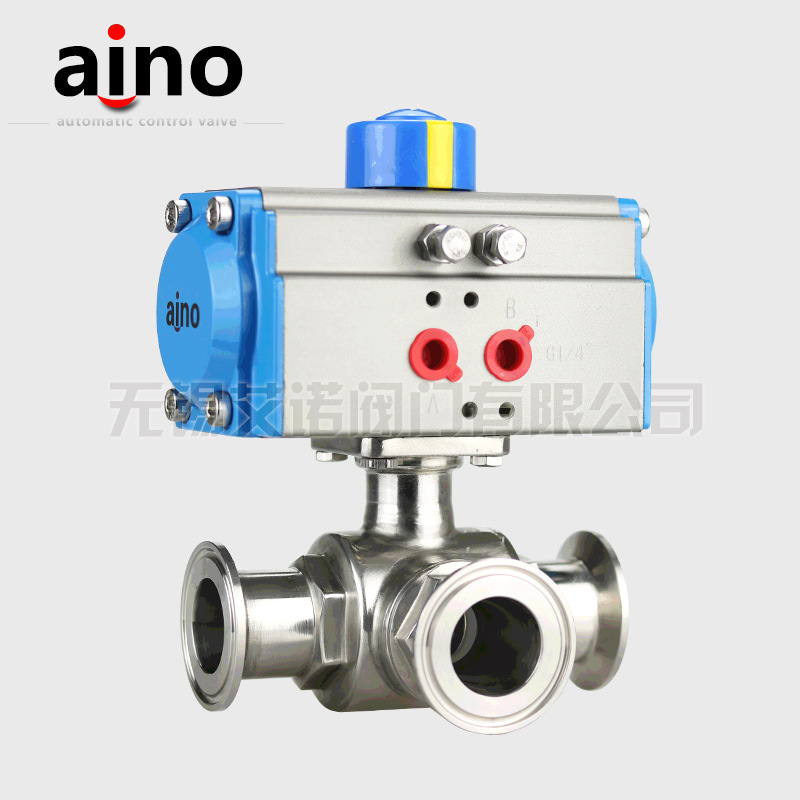

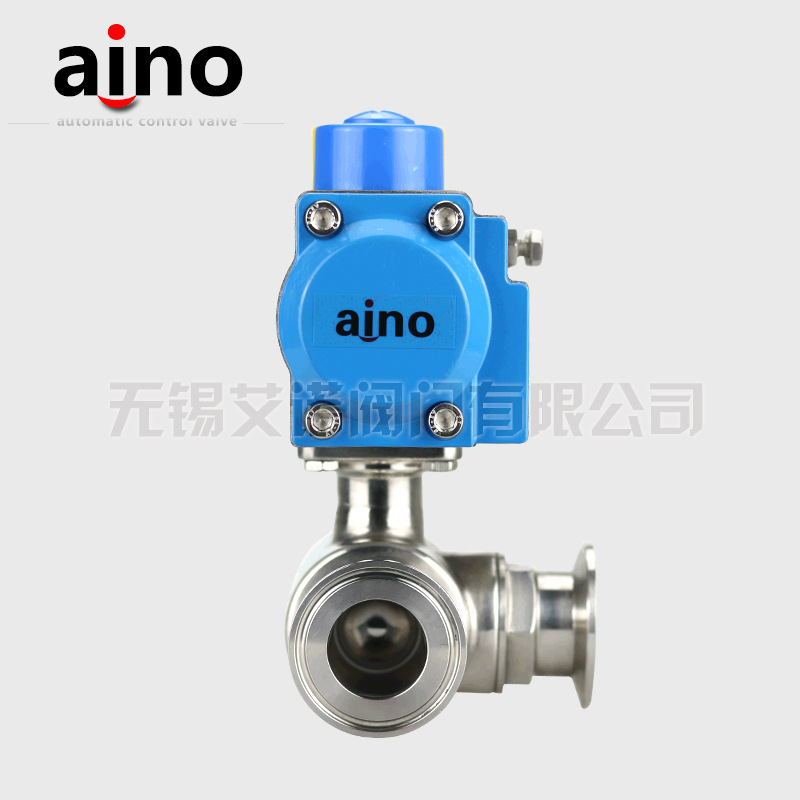

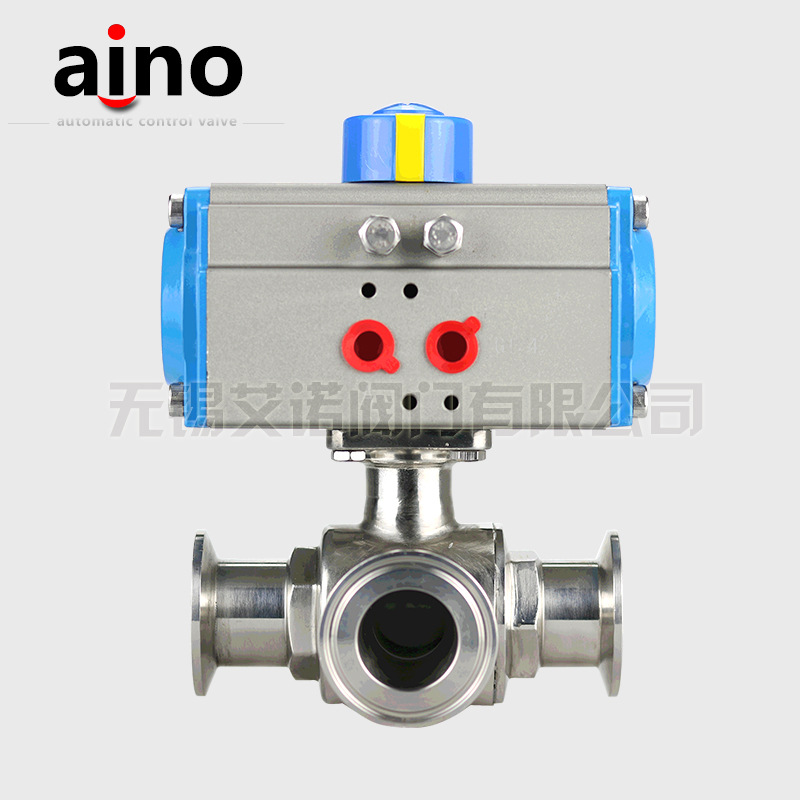

Q684/5F-16P气动卫生级三通球阀可为L形和T形，气动L形三通球阀（AQ684F）用于介质流向的切换，能使相互垂直的两个通道连接；气动T形三通球阀（AQ685F）用于介质分流、合流及流向切换，T形三通可以使三个通道相互连通或使其中的两个通道连通。皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理。阀体采用不锈钢精制而成；流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻；密封面采用的全包PTFE没有死角，保证卫生且容易清洗；两端为卡箍连接方便拆卸、清洗、维修。气动卫生级球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

产品特点

1、气动卫生级三通球阀孔径大小与管道一致，不产生沉淀物。
2、气动卫生级三通球阀流道内壁240Grit抛光，保证流道畅通无阻。
3、气动卫生级三通球阀采用全包的PTFE密封没有死角，易清洗。

气动执行器

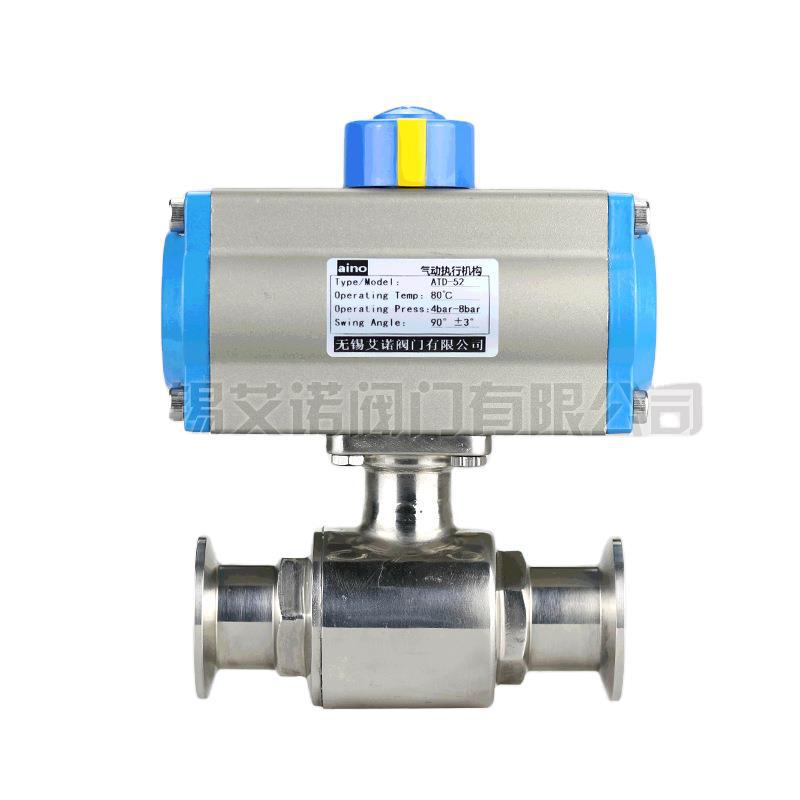

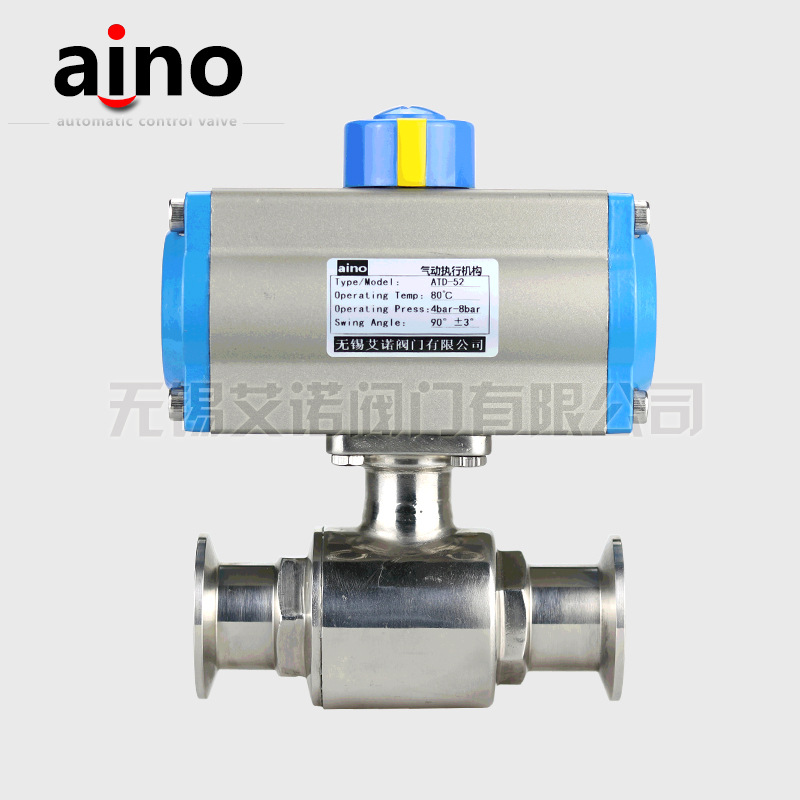

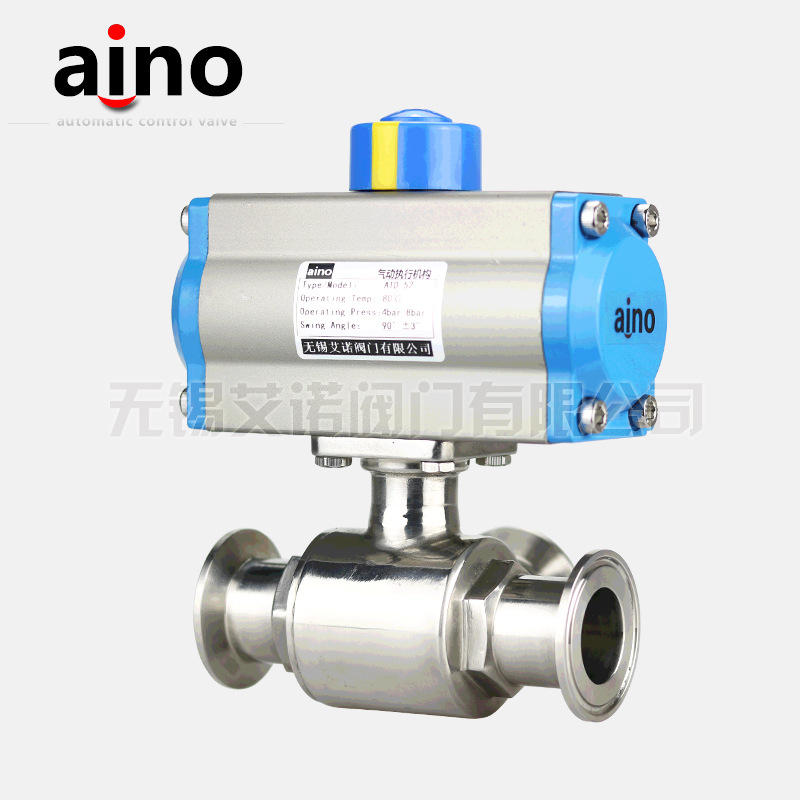

采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

技术参数和性能

三通流向示意图

附件选项

根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。

订货说明

1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
