全304螺丝，缸体活塞全硬质氧化，采用数控加工中心加工。

品质保证，售后无忧。

概述

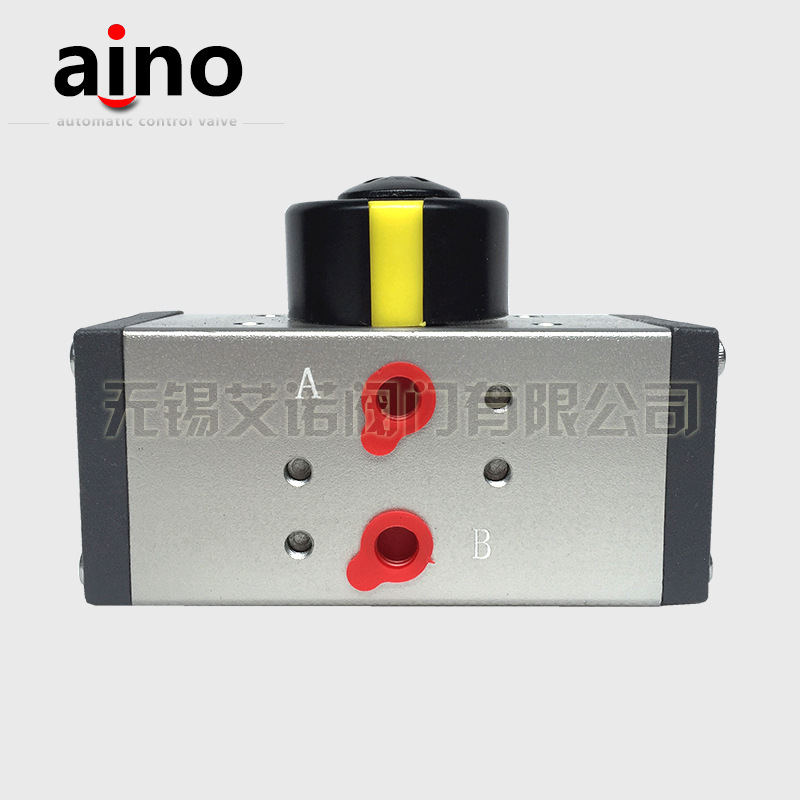

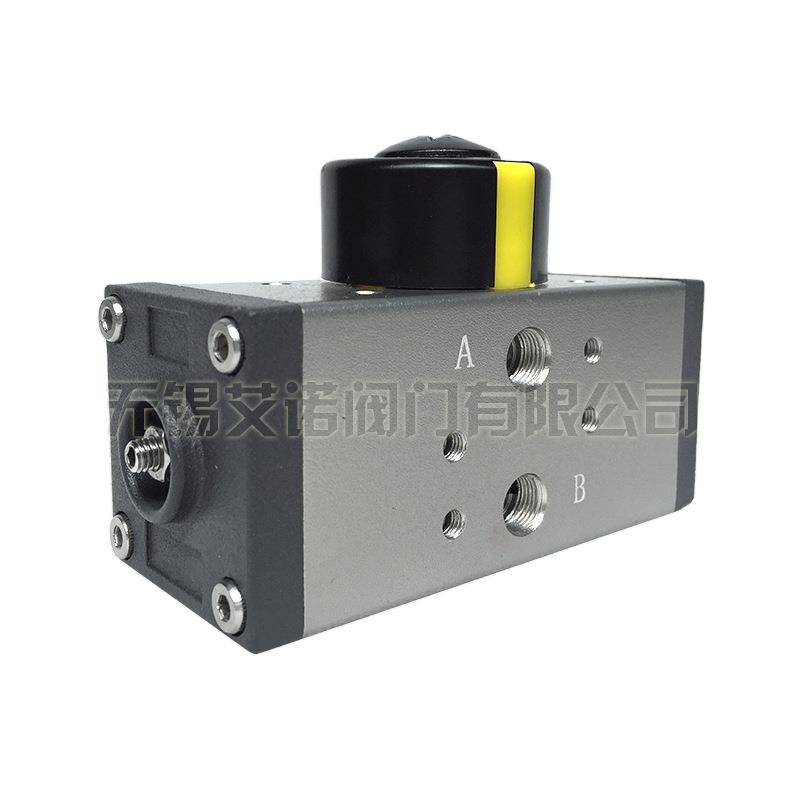

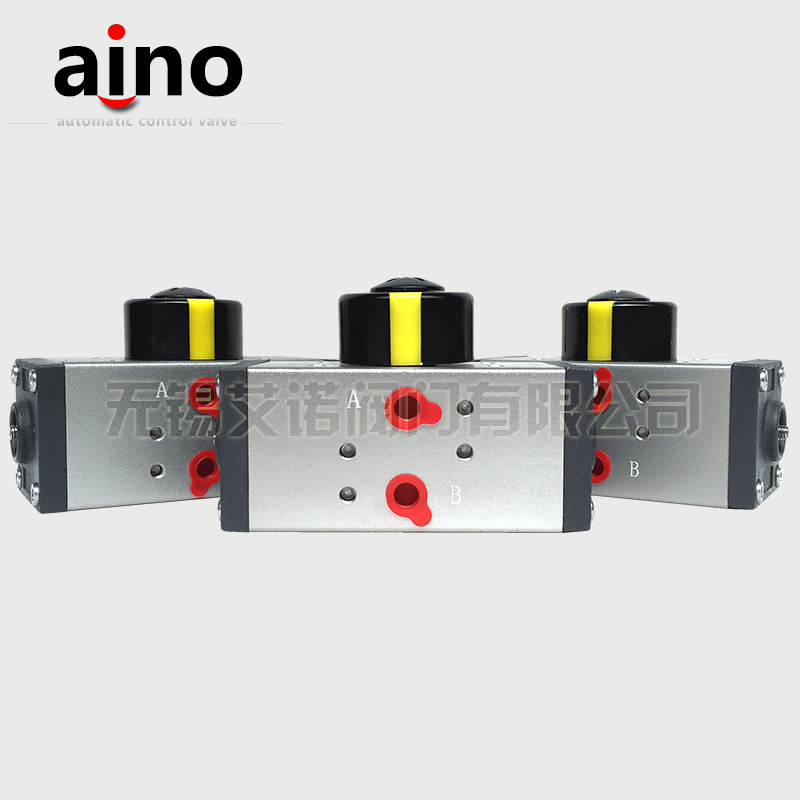

1、ATD/GTD气动执行器紧凑的双活塞齿条式结构，啮合精确，效率高，输出扭矩恒定。
2、铝制缸体、活塞及端盖，与同规格结构的执行器相比重量最轻。
3、ATD/GTD气动执行器缸体为挤压铝合金，经硬质阳极氧化处理，内表面质地坚硬，强度、硬度高。采用低摩擦材料制成的滑动轴承，避免了金属间的相互直接接触，摩擦系数低，转动灵活，使用寿命长。
4、ATD/GTD气动执行器与阀门连接符合ISO5211标准。
5、气源孔符合NAMUR标准。

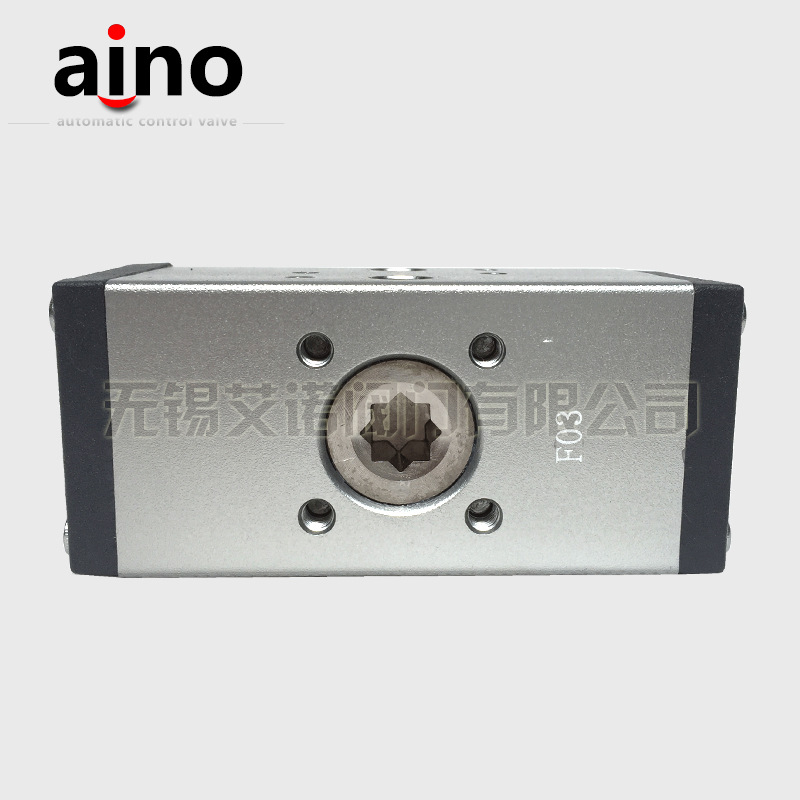

6、ATD/GTD气动执行器底部轴装配孔（符合ISO5211标准）成双四方形，便于带方杆的阀线性或45°转角安装。
7、ATD/GTD气动执行器输出轴的顶部和顶部的孔符合NAMUR标准。
8、两端的调整螺钉可调整阀门的开启角度。
9、相同规格的有双作用式、单作用式（弹簧复位）。
10、ATD/GTD气动执行器可根据阀门需要选择方向，顺时针或逆时针旋转。
11、根据用户需要安装电磁阀、定位器（调节开度）、回信器、各种限位开关及手动操作装置。

双作用式输出扭矩表

传动结构原理

订货说明

1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
