一、概述

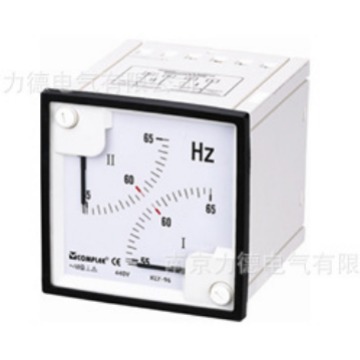

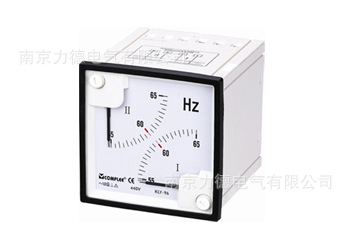

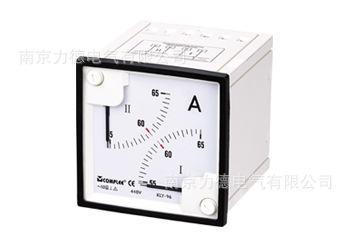

complee公司KLY系列指针式交流电流表、电压表、频率表主要用于测量两个不同系统的电流、电
压、频率等电参数。
二、通用技术要求
1. 基本误差：电流、电压：±1.5%FS
频率：±1.5%FS
2. 响应时间≤4s
3. 过冲≤15%标度尺长度
4. 测量范围：
（1）电流：50mA～10A
（2）电压：7.5V～600V
（3）频率：45Hz～65Hz
（2）优选值：1，1.2，1.5，2，2.5，3，4，4.5，5，6，7.5，8和它们10
n倍。
5. 防护：前面板：IP40（可定制IP52，IP54，IP56），其它：IP20。
6. 连续过负载：电流：120%测量范围上限；
电压：120%测量范围上限
7. 短时过负载：电流：10倍，1次，5s。
电压：2倍，1次，5s。
8. 冲击：15g，11ms。
9. 振动：2Hz～13.2Hz：位移幅值±1mm；13.2Hz～100Hz：加速度幅值±7m/s
2 。
10. 材料：所有塑料件为阻燃材料UL94（V0）
11. 安全要求：CATⅢ600V，污染等级：2。
12. 功耗：电流：每路≤1.5VA
电压/频率：每路≤3VA
13. 参比环境条件：温度：（23±2）℃；湿度：（40～60）%RH。
14. 工作环境条件：温度：-10℃～+55℃；湿度：＜95%RH，无结露。
14. 存储环境条件：温度：-25℃～+70℃；湿度：＜95%RH，无结露。

六、参考标准
GB/T 7676.1～7676.9-1998 直接作用模拟指示电测量仪表及其附件
GD 01-2006 电气电子产品型式认可试验指南
GB 4793.1-2007 测量和实验室用电气设备的安全要求 第1部分：通用要求
GB/T 2423 电工电子产品环境试验
GB 4208-2008 外壳防护等级（IP代码）
七、注意事项

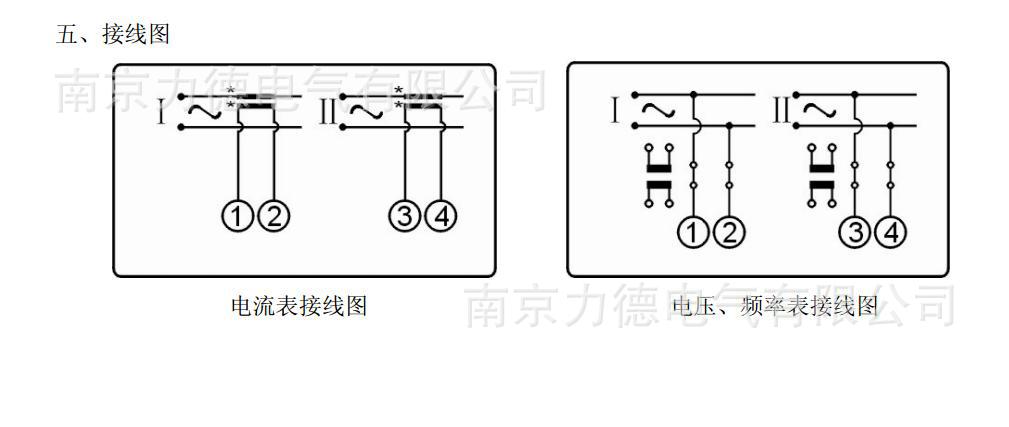

1.请按照接线图正确接线。
2.在接线连接前，请务必切断测量物的电源。
3.请勿施加超过电压范围以上的电压，这会引起本仪表发生故障。
4.请勿在结露状态下使用。
5.当在裸露、带电部分的周围使用仪器时，请勿碰触到施加电压的部分，此时，推荐使用
橡胶手套等保护工具。

本价格仅为电流或者电压表的价格
