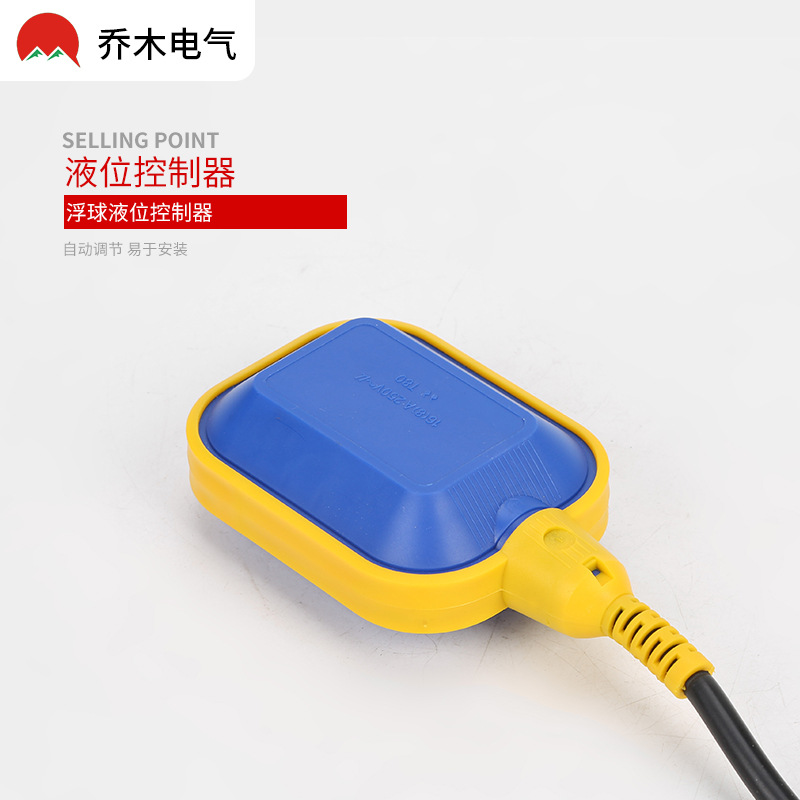

塑料液位控制器（方浮球）

用途：浮球控制液位开关是一个能够调节桶，槽，或井中的液位开关。它可自动调节，易于操作，便于安装，安全可靠，免于维修，，可以回收。它对水有抵抗作用，广泛应用于家庭，厂矿等的水池，油，酸和碱的池，桶，槽，罐等容器中。如串联两个控制器，一个放至水塔，一个放至水井来控制泵，就能防止因水源不足开空泵而损坏水泵设备；也可以以三个控制器串联，一个放至水塔，一个放至过滤池和另一个放至河水（水井）能同时控制两台水泵设备。

安装及接线方法：

   使用棕色和黑色的电线：浮球在下液位时，接点是接通的状态。浮球在上液位时，接点是不通的状态。

   使用蓝色和黄色的电线：浮球在上液位里，接点是接通的状态。浮球在下液位时，接点是不通的状态。

一、工作原理

电缆浮球液位开关是利用微动开关做接点输出。当水平面以上扬线角度超过28°时，浮球液位开关内部的钢珠会滚动压到微动开关或脱离微动开关，使液位开关ON或OFF的接点信号输出。金属电缆浮球液位开关是利用开关做接点输出，当液位上升接触浮球时，浮球以重锤为中心随水位上升角度变化。当水面以上扬线角度超过10°时，液位开关便会有ON或OFF的接点信号输出。

二、主要特点：

1、使用微动开关做接点输出，接点容量10A/250VAC可直接起动电机设备。

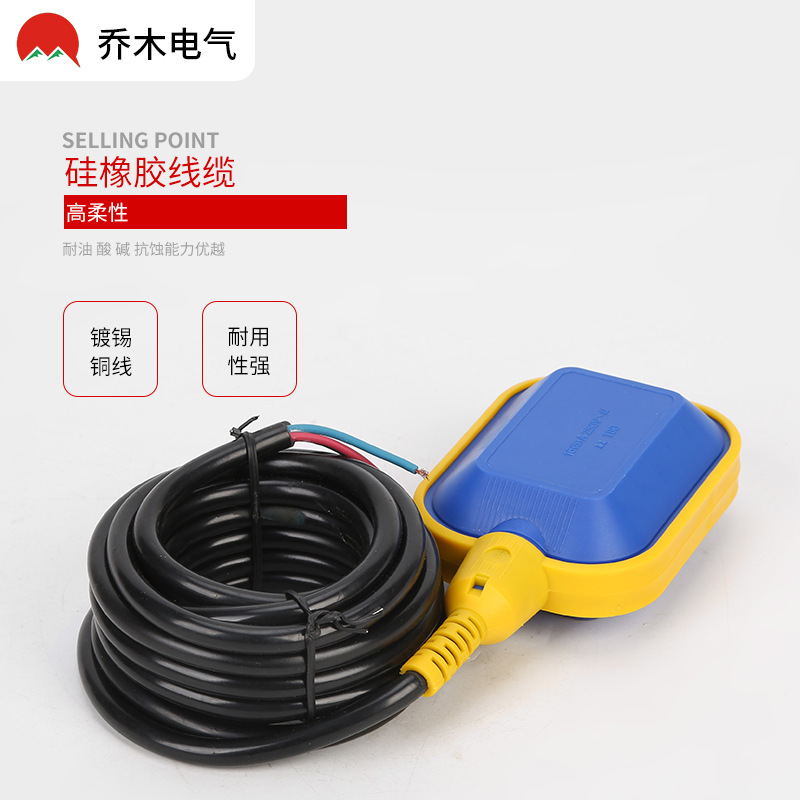

2、橡胶电缆，耐候性佳、价格低、使用寿命长。

3、构造简单、不需保养、污水净水皆可使用。

4、电缆线≦20米的长度，皆可訂制。

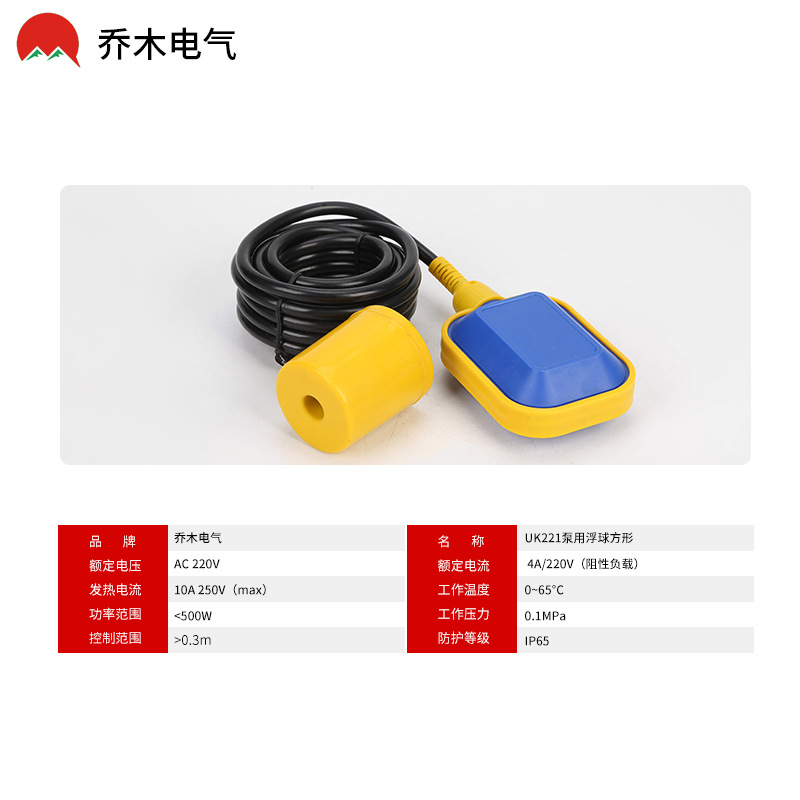

技术数据：额定电流电压：10(8A)250V~5（2.5A）250V~2（1A）380V

（推荐使用电压为24VDC，如使用220V电压需另配本厂控制箱）

额定功率：1KW

工作温度：-10℃~60℃（塑料）-10℃~150℃（不锈钢）

工作气压：1大气压

工作寿命：≥50000

控制范围：≥0.2M

引线长度：1M，3M，4M，5M，10M（特殊长度可按要求定做）

注意：请将电缆直接拉到控制箱，尽量避免使用中间接头。若不得已有接头时，不能将电缆线线头浸入液体中！
