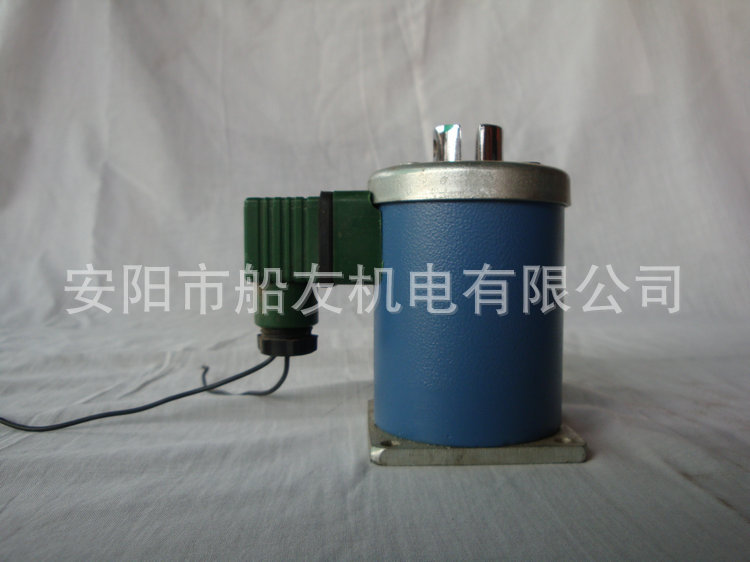

MQ3型冲击式直流牵引电磁铁是我厂继MQ1、MQ2型以后新开创的一种更先进的牵引电磁铁，本系列包括MQ3-1～25Kg,后又增加了MQ3型-50Kg、80Kg、110Kg、150Kg，共11个品种，均为推式和拉式。该产品保留了老产品主要技术参数不变（吸力、行程）的情况下，体积小、频率高、无噪声、不易烧线圈，而且节电。（输入仍为交流电，经控制器输出进入电磁铁为直流电。）同时使用寿命长，比原来提高一倍左右。该产品广泛应用在机床行业，纺织，电力，阀门以及各种自动化生产机械中，它特别适用于较恶劣环境中工作，同时还可以远距离控制，是实现自动化生产过程中非常理想的器件。

    我公司有设计研发能力，能专门为客户设计出更匹配的牵引电磁铁。

概     述

MQ3型交、直流牵引电磁铁是我厂多年研发，在MQ２型电磁铁后又进一步创新的一种更先进的第三代产品，本系列产品不仅继承了老产品的规格品种，而且又增加了大功率大行程的２０余个规格，填补了国家的多项空白，而且技术、性能都有了大幅度提高。本产品广泛用于机床、纺织、电力、阀门以及各种自动化生产中。实现了自动控制或远距离控制。是实现自动化生产中理想的执行元件。

结　构、原　理

   该电磁铁分两部分组成：１是直流电磁铁部分：壳体、线圈、活动衔铁、上盖、底板等件组成为螺管装甲式电磁铁，分推式和拉式两种。活动铁心靠线圈的螺管磁力从初始点吸合到与挡铁吸合面，在强大的电流螺管力与极面的电磁力形成一种符合需要的吸力特性，完成在一定行程中最大吸力，达到推或拉的执行动作。２是电磁铁的控制部分；它是由电子元件组合完成几个电磁铁所需的功能即将交流电源变为直流电源、时间控制部分、当电磁铁启动时用大电流充磁将电磁铁吸合，吸合后马上转变为小电流将电磁铁保持住等，这样的功能使得电磁铁体积小、不发热、无变流声而且又节能，称得起一种电与磁的巧妙结合。

使用与维修

1  订货时要特别说明使用条件：如安装方式（推、拉）、行程大小，是否保持，工作频率及电压等参数。

2  控制器的输入端为交流工作电压接口，输出端为电磁铁连接端，切不可接错，线头不分正负。

3  电源控制程序由用户自编MQ3-25KG以下者用10A接触器，MQ3-50KG以上者用20A接触器即可。接触器与控制器距电磁铁尽可能在三米之内为好。环境要通风干燥。

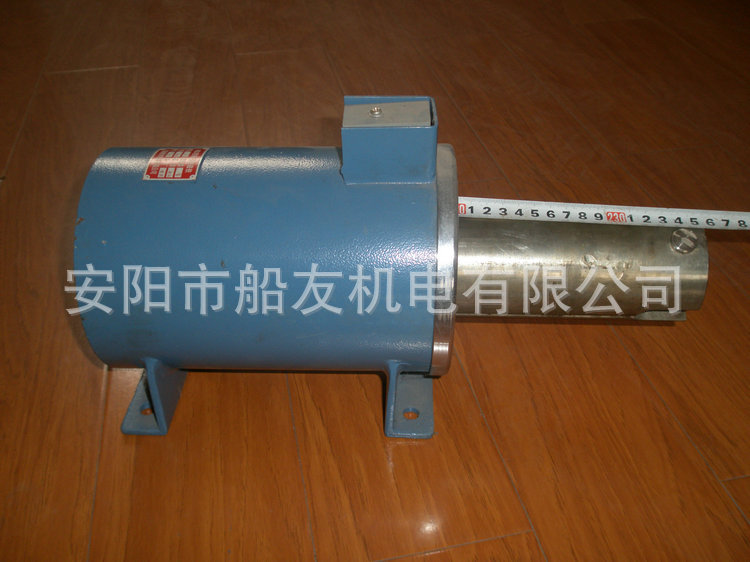

4  卧式电磁铁可在两端摩擦处隔一段时间加少许润滑油，可减少摩擦，提高使用寿命。

5  由于启动功率大，如果使用频率过高电磁铁温升也会增高，所以尽可能减少启动次数。

6  电磁铁的活动衔铁外顶端不要直接与铁接触，中间可以垫橡胶、胶木板等非导磁材料，以免影响吸力。

7  直流电磁铁可直接接直流电源，不另加控制器，用户可根据电磁铁的性能自编控制程序。注意使用频率和通电时间，不可越限，以免温升超高。

8  电磁铁与控制器接通后通不可电使用，切不可开路通电。

9  如果电磁铁失去吸力，可检查线圈电阻是否正常，否则就是控制器电子元件出现问题，可与厂家联系更换。

10 电磁铁在使用过程中每月要清理检查一次，发现问题可直接与我公司联系，维修或更换元件。

订  货  须  知

以质量求生存，以科技求发展，以管理求效益，以服务求信誉
产品可按要求定做，1年保修

.......................................................................................................................................................................................................................................................................................................................................................................................................
