P10MM户外全彩显示屏技术参数

红、绿、蓝各管及显示屏的技术参数

发光管

亮度

视角

中心波长

测试条件

红色

600mcd

100

625nm

25℃,20mA

纯绿

2100mcd

100

523nm

25℃,20mA

纯兰

420mcd

100

467nm

25℃,20mA

1、像素管单元箱

物理点间距：10 mm

物理密度：10000点/ m2

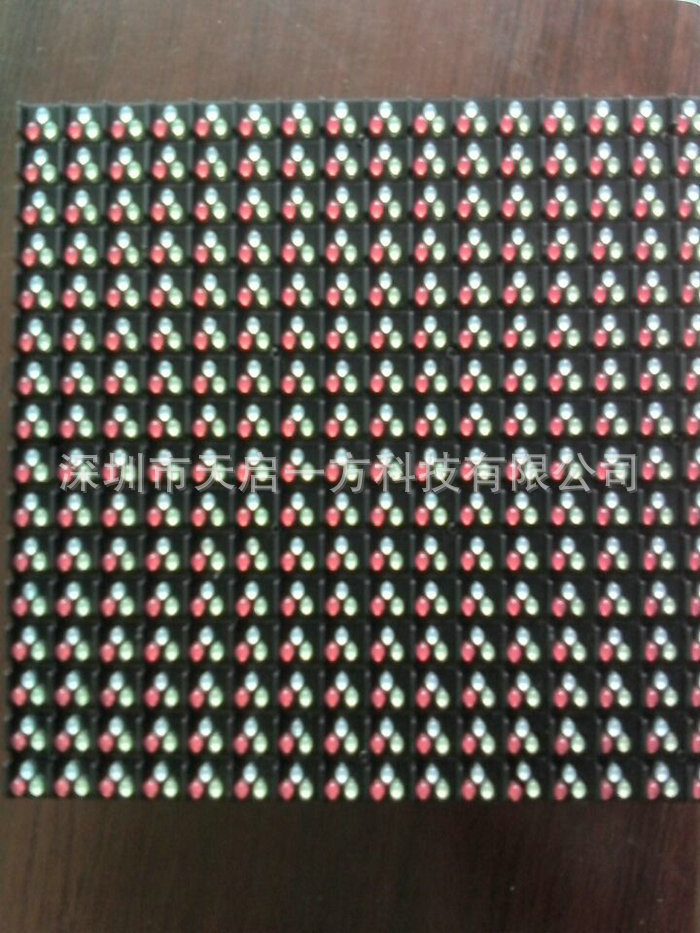

发光点颜色： 1R1G1B

控制方式：恒流控制

扫描方式: 1/4扫描

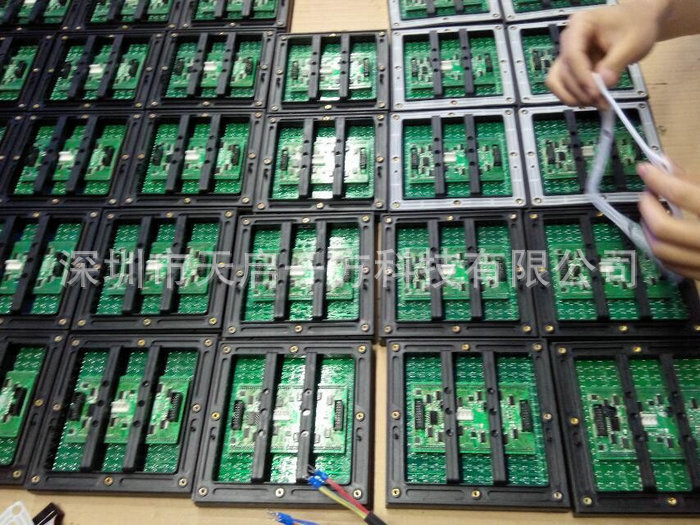

模组分辨率：16点*16点

模组尺寸：160mm*160mm

箱体分辨率：128点*96点

箱体尺寸：1280mm*960mm

箱体厚度：153mm

箱体重量：≤45千克

2、显示屏整屏

屏体象素总数实像素:点(L) *点(H)=点

屏体显示净面积：(L) * m(H)= m2

箱体数量： pcs

较好视角：100度

环境温度：存贮 －30℃ ～ 90℃

工   作： -20℃ ～ +50℃

相对湿度：25%～95%RH

3、供电

工作电压：AC220V/380V±10％，50Hz（三相五线制）

平均功耗：约600W/m2

功耗：≤1000W/m2

箱体输入电压：220±10％

4、控制系统

操作系统：WINDOWS98、WINDOWSNT WINDOWS2k WINDOWSXP

控制方式：同步映像

显   卡：ATI显卡

5、主要技术参数

亮度：每平方亮度≥5500cd

水平视角：100°

灰度等级：≥4096级

显示颜色：红、绿、兰各4096色，共40963种颜色

较好视距：10米~40米

图像传输速度：≥72帧/秒

屏幕刷新速率：>120HZ

亮度调节方式：软件调节256级可调

非线性校正（GAMMA）：10级可调

视频输入方式： Video及S-video

控制系统采用：ATI显卡＋数据采集卡+数据接受卡

传送距离（控制计算机到显示屏）： 5类线100m；

平均无故障时间：>5000小时

屏幕寿命：10万小时

连续工作时间：>24小时

平整度：任意相邻像素间≤0.5mm；模块拼接间隙

均匀性：像素光强、模块亮度均匀

开关电源负荷：5V/40A

计算机显示模式： 800×600，1024×768

常亮点：无

防护等级: ≥IP65

相对湿度：≤95%

平整度：≤±1mm

6、控制方式

WINXP计算机+控制软件硬件+播放软件及硬件

7、保护技术

防潮、防尘、防腐、防静电、防雷击，同时具有过流、短路、过压、欠压保护功能。

8、播放内容

文本文件，WORD文件，所有图片文件（BMP／JPG／GIF／PCX．．．），所有的动画文件（MPG ／MPEG／MPV／MPA／AVI／VCD／SWF／RM／RA／RMJ／ASF．．．）。

9、拼装结构

单元模组化结构设计，屏面采用模组——显示箱体——显示屏组合拼装结构，组装方便。
